Как крепить металлочерепицу на крыше саморезами фото: фото, схема сколько штук на лист

фото, схема сколько штук на лист

Металлочерепица — кровельный материал из металла с формой профиля листа, имитирующей классическую глиняную черепицу. Его крепят к деревянной обрешетке. Для этого используют специальные саморезы. Монтаж осуществляют с учетом отличительных характеристик материала.

Оглавление:

1. Разновидности каркасов
2. Расчет саморезов
3. Стандартная схема
4. Нюансы проведения работ
5. Какие инструменты понадобятся?
6. Технология монтажа черепицы

Устройство и виды обрешетки под металлочерепицу

Используют сухую обрезную доску, обработанную антисептиком, не имеющую на поверхности следов плесени, гниения, грибковых поражений. Ее монтируют горизонтально к стропилам и вертикальным рейкам. Габариты элементов: ширина — 100, толщина — 25-30 мм. Последний размер должен быть у всех деталей одинаковым, предельное отклонение не более 3 мм. Крайняя нижнюю доску делают на 15 мм толще прочих. Для крепления конька вдоль верхнего конькового среза кровли устанавливают специальную рейку.

Применяют три вида обрешетки:

1. Разреженная (шаговая) самый распространенный тип, пригоден для крыши с уклоном от 20°. Оптимальный шаг между досками равен длине волны кровельного покрытия. Исключение составляет расстояние между рейками первого и второго ряда. Оно должно быть меньше на величину свеса листа — примерно на 5 см. При таком расположении досок несложно закрепить металлочерепицу, так как сразу видны места для саморезов. Допустимое расстояние от одного элемента каркаса до другого 30-70 см. Чем больше уклон кровли, тем меньше снега на ней скапливается, тем больше можно делать шаг между досками.

2. Сплошная. Пригодна для пологой кровли, с уклоном от 14 до 20°. Шаг между досками — 2-3 см.

3. Комбинированная. При таком варианте на основной части крыши делают шаговую обрешетку, а в районе конькового соединения, печной трубы, ендовы, мансардного окна, люка, снегозадержателей — сплошную.

Что надо знать о саморезах?

Для металлочерепицы используют специальные кровельные шурупы-саморезы с острыми наконечниками. При ввинчивании они прорезают лист покрытия и плотно фиксируют его.

Отличительные особенности:

• Их изготавливают из высокоуглеродистой оцинкованной стали. Долго не ржавеют от частого контакта с дождевой водой и снегом. На шляпке качественных кровельных шурупов ставят маркировку.
• Саморезы выпускают в разных цветах. Это позволяет подобрать их под оттенок кровли, они не выделяются на фоне покрытия. Для медной черепицы выбирают специальные изделия из этого же металла.
• В комплект кровельных крепежных элементов входят резиновые или латексные оголовки и пресс-шайбы. При ввинчивании они расплющиваются, что создает эффективную гидроизоляцию в отверстиях. Проникновение воды внутрь значительно уменьшается. Некачественные прокладки (пресс-шайбы) со временем разрушаются и в отверстия начинает попадать влага.
• Длина — не менее 2,8 см и обязательно на 2 см больше общей толщины кровельного покрытия и слоя гидроизоляционного материала.

Схема и способы крепления

Саморезы устанавливают в самом жестком месте волны — дно, почти у основания следующей. Если каркас смонтирован правильно, то крепежи попадают на поперечные доски. Нельзя ставить в верхней части волны — в этом случае металлочерепица прогибается.

Перед началом монтажа рекомендуется выполнить чертеж обрешетки и кровли с отмеченными местами расположения шурупов. Слишком большой расход саморезов требует такого же количества отверстий. Это приводит к тому, что под крышу во время дождя попадает больше влаги, значит, материал быстрее разрушится. Если ставить их редко, то черепица будет вибрировать от ветра, создавать шум и скоро придет в негодность.

Стандартная схема:

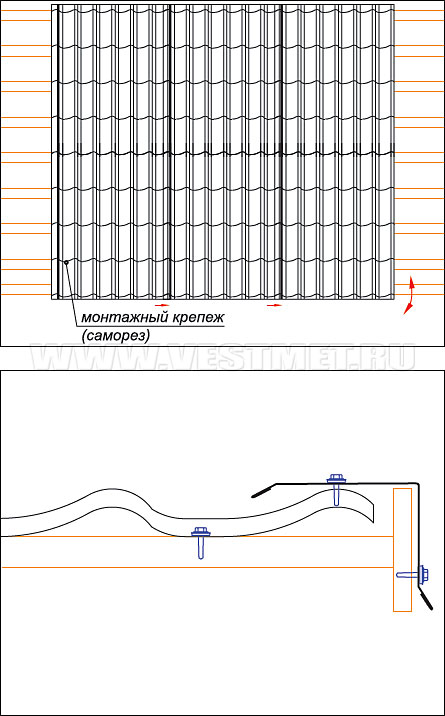

• Крайние листы (торцы и свес) фиксируют на каждой волне. Такой же расход планируют в районе конька, ендовы, разжелобках.
• Основную часть крепят через одну волну.
• Между собой металлочерепицу соединяют вдоль каркаса с шагом 1 м.
• На доборных элементах — 3-5 штук на пог. м.
• Саморез должен находиться по центру доски обрешетки или не ближе 1—1,2 см от ее края.

Для составления чертежа и расчета необходимого количества выясняют, сколько нужно саморезов на квадратный метр. Обычно это не менее 8—12 шурупов. Для крыши сложной геометрической формы количество увеличивают.

Нюансы монтажа металлочерепицы

Черепицу изготавливают из следующих материалов:

• холоднокатанная листовая оцинкованная сталь;
• алюминий;
• медь.

Первые две имеют на поверхности с одной или обеих сторон специальное защитное полимерное покрытие, предотвращающее воздействие ультрафиолета и атмосферных осадков.

По инструкции для резки и крепления металлочерепицы нельзя использовать устройства и приспособления, вызывающие нагрев. Это связано с риском повреждения защитного полимерного покрытия. Дрель и шуруповерт правильно включать на небольших оборотах. При вкручивании необходимо контролировать силу нажима, она должна быть умеренной. Сгибание, слишком большое давление тоже приводят к разрушению защитного полимерного слоя и деформации материала. Недостаточный нажим не зафиксирует изделия надежно.

Инструменты для монтажа

Чтобы правильно закрепить металлочерепицу саморезами, понадобятся следующие инструменты:

• рулетка;
• маркер;
• молоток;
• шуруповерт или дрель с функцией работы на малых оборотах, допустимо использовать отвертку, электроинструменты удобнее с питанием от аккумулятора, а не от сети;
• инструмент для резки металла — электролобзик, пила по металлу, твердосплавная дисковая пила.

Инструменты располагайте в удобном месте, чтобы исключить возможность их падения с крыши.

Крепление кровельных саморезов

При монтаже металлочерепицы соблюдают правила:

1. Начинают с правого или левого нижнего угла, а если крыша шатровая, то ровно от центра для создания симметрии, завершают работу у конька.

2. Свес над линией карниза делают не менее 5 см. Он нужен для того, чтобы дождевая и талая вода стекали прямо в водосток. В особых случаях, при сложных условиях допустимо устанавливать первый лист выше карнизной доски, но желательно избегать этого.

3. Шурупы ввинчивают по направлению снизу-вверх строго под прямым углом к поверхности кровли. Иначе пресс-шайба не закроет отверстие и в него будет попадать вода.

4. Саморез располагают на расстоянии 10—15 мм от штамповочной линии между гребнями волн.

5. Зазор между шляпкой шурупа и черепицей должен составлять не менее 0,5—1 мм. Шляпка при ввинчивании слегка деформируется, резиновая прокладка плотно прижимается к плоскости покрытия. До упора закручивать изделия нельзя, иначе велик риск деформации.

6. Листы монтируют внахлест на ширину одной волны. В местах стыков саморезы устанавливают в подъем волны, сквозь оба слоя материала. Это необходимо, чтобы не было зазора и не проникала вода. Для этой цели используют специальные короткие шурупы.

7. Конек размещают поверх закрепленной металлочерепицы, фиксируют к доске в верхней части обрешетки.

Если уклон крыши небольшой, то места стыков и примыкания черепицы к вертикальным поверхностям и элементам при монтаже дополнительно обрабатывают силиконовым герметиком для создания барьера для проникновения влаги. Если в процессе было повреждено полимерное защитное покрытие, то это место закрашивают антикоррозийной краской по металлу.

Как правильно крепить металлочерепицу на крыше саморезами фото

Главная » Разное » Как правильно крепить металлочерепицу на крыше саморезами фото

схема крепления кровли с помощью саморезов

Из большого количества известных кровельных материалов металлочерепица выделяется своей долговечностью, практичностью и привлекательным внешним видом. Покрытие крыши металлочерепицей существенно изменяет облик постройки, придает дому солидный и нарядный вид.

Производится из стали (реже — из алюминия или меди) толщиной около полмиллиметра, отчего вес кровли ощутимо снижается — по сравнению с шифером — в 2 раза. Материал имеет двойную степень антикоррозийного покрытия — оцинковка и полимерный слой, надежно сохраняющий металл в течение большого количества времени.

Попутно с покрытием изготавливаются все необходимые доборные элементы — коньки крыши, карнизные и оконные уголки, ендовы, водостоки и т.д. Выпускается несколько цветовых вариантов, размеры и рисунок профиля у разных производителей отличаются друг от друга, что создает возможность выбора наиболее привлекательного варианта.

В этой статье вы узнаете, как правильно прикручивать металлочерепицу и как крепить металлочерепицу на крыше частного дома.

Содержание статьи

Что такое обрешетка и ее установка

Для правильного монтажа металлочерепицы необходимо соорудить обрешетку, представляющую собой деревянную подложку в виде решетки или сплошного слоя. Обрешетка выполняет несколько функций:

• Обеспечивает крепеж металлочерепицы
• Образует необходимый вентиляционный зазор, исключающий намокание подкровельных материалов от конденсата.
• Создает ровную плоскость, компенсируя возможные неровности стропильной системы, что способствует нормальной установке листов и обеспечивает максимальный срок службы.

ВАЖНО!

Обрешетка устанавливается поверх слоя гидроизоляции, крепится к стропилам рядами, соответствующими шагу волны металлочерепицы. Крепится оцинкованными гвоздями, исключающими их коррозию. Материалом для ее изготовления служит обрезная доска, чаще всего 25 мм толщиной. Материал должен быть высушен, не иметь изъянов, гнилых участков, не допускается заражение плесенью или грибком.

Два способа стыковки листов

Крепление металлочерепицы саморезами начинается с подготовки кровельных листов. Листы металлочерепицы стыкуются внахлест на ширину одной волны. Это можно делать двумя способами: слева направо и наоборот.

Разница в том, что в первом случае каждый последующий лист подсовывается по предыдущий, а во втором — накладывается на него сверху. Выбор того или иного способа диктуется удобством работы, типом крыши или другими соображениями и никакого влияния на результат не имеет.

Чаще всего при работе применяются оба способа, где как удобнее.

При стыковке листов между рядами нельзя располагать их в шахматном порядке, каждый лист должен располагаться строго над нижним. Исключением может быть единичное включение фрагмента листа при заполнении, например, уклона шатровой крыши или подобных участков.

как крепить металлочерепицу на крыше саморезами: фото

Все листы, помимо крепления к обрешетке, обязательно крепятся между собой короткими саморезами по линии стыка для обеспечения герметичного соединения и исключения проникновения ветра под лист, отчего его может сорвать.

Как крепить металлочерепицу по линии карниза?

Чаще всего линия карниза перекрывается листом металлочерепицы примерно на 5 см. Такой свес позволяет воде скатываться прямо в водосточный желоб, исключая возможность контакта с деревянными деталями стропильной системы.

При этом, в некоторых случаях приходится располагать край листа выше карнизной доски, что бывает вызвано сложными условиями монтажа, наличии ступенек или иных нарушениях геометрии карниза. При таком креплении вода сходит с карнизного уголка, что несколько хуже, чем первый способ, но вполне приемлемо.

Крепление покрытия по линии каркаса

Водосточный желоб и карнизный уголок устанавливаются перед монтажом листов, чтобы обеспечить правильный сток воды.

Крепление металлочерепицы к обрешетке саморезами

Как правильно крепить металлочерепицу саморезами к обрешетке? При установке листов надо учитывать особенности материала.

Дело в том, что полимерное покрытие довольно легко разрушается при сгибании или продавливании, отчего защита листа существенно ослабляется.

Один оцинковочный слой надолго защитить металл не сможет, начнется коррозия и лист выйдет из строя. Поэтому важно правильно настроить силу прижима листа к обрешетке.

Крепление металлочерепицы к обрешетке производят по следующей схеме:

1. Чтобы рассчитать примерное количество саморезов, можно воспользоваться следующим правилом: на 1 квадратный метр кровли понадобится 9-10 саморезов.
2. Если в процессе укладки было повреждено лакокрасочное покрытие металлочерепицы, то место скола следует тщательно закрасить антикоррозийной краской того же цвета
3. Если саморез недостаточно глубоко завинтить, не получится плотного прилегания резиновой прокладки к листу, отчего возникнет щель, в которую проникнет вода. Слишком сильное завинчивание продавит материал, покрытие отслоится и лист начнет ржаветь. Выходом из этой ситуации может стать использование шуруповерта с заданным усилием завинчивания, или постоянный контроль за глубиной погружения самореза.

ОБРАТИТЕ ВНИМАНИЕ!

Саморезы должны быть специальными, предназначенными для таких работ. Они имеют оцинкованное покрытие, уплотняющую прокладку из специальной резины. Обычная не подойдет!

Монтаж металлочерепицы вокруг труб или иных препятствий

Схема крепления металлочерепицы довольно проста, но случаются моменты, о которых стоит поговорить отдельно. Все выступающие элементы кровли должны быть обложены по периметру дополнительным рядом обрешетки, отступающим от них на 20 см. Это необходимо для установки уголка, перекрывающего стык.

В зависимости от расположения того или иного элемента может потребоваться изготовление специально обрезанного листа, соответствующего размерам оставшегося пространства или доходящего до следующего листа, расположенного штатным образом. Например, такой вариант может применяться для образования стока мансардного окна.

Правильный обход трубы металлочерепицей

Производители выпускают детали, соответствующие всем элементам крыши — внутренние и наружные уголки, коньки, ендовы, желоба и пр. Практически все они имеют единое требование к установке — наличие дополнительной планки в обрешетке, к которой они, собственно, будут крепиться.

ОСТОРОЖНО!

Следует помнить о необходимости предварительной гидроизоляции всех стыков от внешних протечек, такие места наиболее подвержены этой опасности. Конек крыши крепится поверх листов, для его крепления также требуется установка дополнительной доски вдоль верхнего конькового среза крыши.

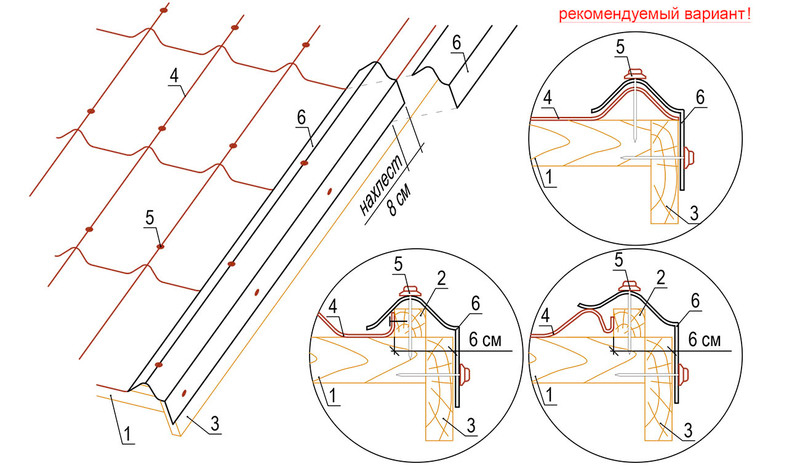

Расположение саморезов определяется размером элемента, или по правилу — не менее 3 шт на погонный метр. Требования по усилию завинчивания такие же, как и к листам — контроль и недопустимость продавливания.

Распространенные ошибки крепления

• Наиболее частой ошибкой является неправильное соединение листов между собой, образующее щели или зазоры, в которые врывается ветер. Частое воздействие порывов ветра при довольно большой площади листа рано или поздно оторвет его от обрешетки. Кроме того, часто встречается неправильно обрезанный край листа, накрытый уголком таким образом, что вода беспрепятственно подтекает под него.
• Все места, в которых может скапливаться или проникать вода, требуют особенного внимания и местной дополнительной гидроизоляции.
• При монтаже металлочерепицы могут возникнуть различные ситуации, требующие нестандартного решения. Надо учитывать, что в любом случае должны соблюдаться общие требования — отсутствие щелей, возможности проникновения воды, части листов должны располагаться по направлению стока воды.
• К часто встречающимся ошибкам можно отнести отсутствие контррейки при установке обрешетки, отчего исключается возможность циркуляции воздуха.
• Не рекомендуется использование рубероида или подобных материалов с использованием битума, так как в летнее время он плавится, провисает и издает удушливый запах.
• Ни в коем случае не надо использовать саморезы без уплотняющей шайбы с прокладкой.

Советы опытных мастеров

1. Листы металлочерепицы довольно тонкие. Ходить по ним можно только в мягкой обуви, наступая на нижние точки волны в местах расположения планок обрешетки.
2. Нельзя допускать проворачивания самореза при завинчивании, от этого сила сцепления с древесиной снижается во много раз.
3. Монтаж скатной крыши можно начинать справа или слева, как удобнее, но если крыша — шатровая, монтаж начинают ровно посередине, для симметрии оформления уклонов.
4. Саморезы должны закручиваться строго перпендикулярно плоскости листа, иначе возникнет продавленный участок со стороны наклона.
5. Обычно к приобретаемой металлочерепице прилагается подробная инструкция по монтажу. Ее рекомендуется внимательно изучить, так как все виды материала имеют свои особенности, их необходимо знать и учитывать при монтаже.

крепление металлочерепицы саморезами: схема и советы

Полезное видео

А теперь предлагаем вам посмотреть видео по самостоятельному креплению черепицы к обрешетке:

Заключение

Крепление металлочерепицы — процесс не столько сложный, сколько требующий внимания и определенных знаний. Прежде, чем начинать работы, надо детально уяснить себе все аспекты вопроса, подготовить материалы и инструменты. Теперь вы знаете, как закрепить металлочерепицу на крыше и сможете использовать полученные знания при монтаже крыши.

Самостоятельное крепление металлочерепицы будет успешным только тогда, когда человек ясно представляет себе все этапы работы и понимает очередность и правила установки всех элементов. Тогда срок службы кровли будет максимальным и не потребует ремонтов или переделок.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как вы пользуетесь саморезами?

Саморезы просверливают свои собственные маленькие туннели, нарезая точную резьбу, когда они ввинчиваются в дерево, пластик или металл. Полезно использовать саморезы для продуктов, которые вам необходимо регулярно обслуживать, таких как кондиционеры или навесы, где вам нужно разбирать и собирать элемент по той же резьбе. Вставить саморезы можно как ручной, так и электрической отверткой.

Перед использованием саморезов полезно, хотя и не обязательно, просверлить пилотное отверстие в материале.Это гарантирует, что винт легко войдет и будет правильно установлен. При сверлении пилотного отверстия обязательно используйте сверло меньшего размера, чем сам саморез. В противном случае, если отверстие будет слишком большим, резьбе винта будет не к чему прикрепляться. Затем установите винт прямо и прикрутите его с помощью отвертки с плоским жалом или крестообразной отвертки (в зависимости от головки винта). Если винт войдет криво, головка может сорваться. Затем затяните винт, пока он не перестанет легко вращаться.Будьте осторожны, чтобы не затянуть винт слишком сильно, так как это может привести к срыву резьбы.

Объявление

Саморезы бывают с острым колющим или плоским тупым кончиком. Винты с острым концом предназначены для сверления собственных отверстий в более мягких материалах, таких как дерево и пластик, поэтому для них не требуется пилотное отверстие. Преимущество винта с плоским концом в том, что он не застревает в материале и не ломается. Когда вы сверляете более твердый материал, например листовой металл, вам необходимо заранее просверлить пилотное отверстие.Для более толстого металла может потребоваться более одного винта, чтобы просверлить поверхность. Для экономии времени и труда можно использовать саморезы для сверления в металле. Хотя эти винты более дорогие, их можно сверлить и закреплять за один прием.

.

Что такое саморезы? | HowStuffWorks

Саморезы просверливают собственные отверстия при ввинчивании в такие материалы, как дерево, пластик и металл. Прикрепив отвертку саморез, можно создать точно подогнанную резьбу. Они идеально подходят для комбинирования двух разных типов материалов или для завинчивания в местах, где доступ только с одной стороны. Полезно использовать саморезы для продуктов, которые необходимо регулярно обслуживать, например, для кондиционеров или навесов, где вам нужно разбирать и собирать элемент по той же резьбе.

Саморезы двух типов — нарезные и нарезные. Саморезные винты предназначены для пластика, деформируя материал при входе винта. Хотя винты для нарезания резьбы остаются в материале более плотно, существует риск чрезмерной затяжки винта, что может привести к разрыву материала под давлением. С другой стороны, винты для нарезания резьбы обычно используются для дерева и металла, буквально удаляя часть материала и создавая путь для резьбы винта.Недостатком винта для нарезания резьбы является то, что резьба может сорваться при разборке крепежа. Если это произойдет, обязательно используйте саморез немного большего размера при повторной сборке продукта.

Объявление

Надежным решением для предотвращения зачистки является установка металлической вставки в материал с самого начала. Тогда вы сможете регулярно закреплять и откручивать винтом подходящего размера, не повреждая материал. Вставки имеют такую ​​форму, чтобы минимизировать напряжение, и они расширяются при входе винта.

Саморезы бывают всех размеров и типов с наконечниками, с головками различной формы. При выборе самореза подходящего размера следует учитывать длину наконечника винта в зависимости от толщины материала. Перед нарезанием резьбы должно быть достаточно места, чтобы кончик просверленного винта полностью вошел в материал. В противном случае ввинчивание винта приведет к обрыву резьбы, и конечный результат не будет надежным.

.

Easydrive Самонарезающие винты с цилиндрической головкой 10ga x 1 «100 Pack | Самонарезающие винты

Какие заглушки необходимы для этих винтов, если они используются для крепления к кирпичной кладке?

Спросил: Omega101

Привет Омега101, С этими винтами можно использовать дюбели Rawlplug Uno 7 мм в упаковке 300 (89068) или пластиковые дюбели Fischer 8 мм в комплекте 300 (42487). Спасибо за использование вопросов и ответов SW

Ответил: SWake

Дата публикации: 2020-08-12

Подскажите, пожалуйста, сверло какого размера необходимо для этих винтов?

Спросил: Azel

Привет, Спасибо за ваш запрос. Для этого потребуется пилотное отверстие диаметром 3 мм. Надеюсь, это поможет. Спасибо за использование вопросов и ответов. MH

Ответил: Screwfix778

Дата публикации: 2019-12-03

Могут ли они использоваться вне / снаружи?

Мне нужен винт в том же стиле, что и этот, чтобы прикрепить крючки к балкам на внешней палубе, которую я сейчас строю … если их нельзя использовать снаружи, что вы порекомендуете в качестве альтернативы? Спасибо

Спросил: MadamVino

Здравствуйте, MadamVino.Эти винты изготовлены из нержавеющей стали A2, поэтому подходят для наружного применения. Спасибо за использование вопросов и ответов (CW).

Ответил: Cwalm

Дата публикации: 2018-05-18

.

Easydrive Самонарезающие винты с цилиндрической головкой 8ga x 1 «100 Pack | Самонарезающие винты

Какие заглушки необходимы для этих винтов, если они используются для крепления к кирпичной кладке?

Спросил: Omega101

Привет Омега101, С этими винтами можно использовать дюбели Rawlplug Uno 7 мм в упаковке 300 (89068) или пластиковые дюбели Fischer 8 мм в комплекте 300 (42487). Спасибо за использование вопросов и ответов SW

Ответил: SWake

Дата публикации: 2020-08-12

Подскажите, пожалуйста, сверло какого размера необходимо для этих винтов?

Спросил: Azel

Привет, Спасибо за ваш запрос.Для этого потребуется пилотное отверстие диаметром 3 мм. Надеюсь, это поможет. Спасибо за использование вопросов и ответов. MH

Ответил: Screwfix778

Дата публикации: 2019-12-03

Могут ли они использоваться вне / снаружи?

Мне нужен винт в том же стиле, что и этот, чтобы прикрепить крючки к балкам на внешней палубе, которую я сейчас строю … если их нельзя использовать снаружи, что вы порекомендуете в качестве альтернативы? Спасибо

Спросил: MadamVino

Здравствуйте, MadamVino.Эти винты изготовлены из нержавеющей стали A2, поэтому подходят для наружного применения. Спасибо за использование вопросов и ответов (CW).

Ответил: Cwalm

Дата публикации: 2018-05-18

.

Монтаж металлочерепицы – инструкция пошагового выполнения работ в картинках и видео.

Как правильно работать с металлочерепицей? Этот важный вопрос задаёт себе практически каждый застройщик, который выбрал для своей кровли этот современный, долговечный и очень практичный материал.

Мы детально расскажем вам о том, как правильно устанавливать металлочерепицу, выполнив все рекомендации ее производителей. Так же мы расскажем, какая из монтажных схем будет эффективнее, и какая схема монтажа черепицы более эффективна.

Кроме всего этого, вы сможете узнать, как делается кровельный «пирог» и какой инструмент и материал понадобиться вам в строительстве и многие другие аспекты. Мы очень надеемся, что инструкция по монтажным работам с металлочерепицей будет необходима не только обычному застройщику, но и профессиональному строителю, независимо от масштаба строительства вашей кровли.

Технология монтажных работ

Краткие сведения о кровельном «пироге»:

В самом начале монтажных работ с металлочерепицей (обучающий видео файл скачать или просто посмотреть вы сможете немного ниже), вспомните некоторые основные понятия и схемы устройства кровельных «пирогов».

Это название он заслужил из-за приличного количества слоев, которые выполняют свои особые функции.

Именно эти компоненты, при правильном и рациональном подборе необходимых материалов предоставят вам надёжную и долговечную крышу над головой.

Совершенно не имеет значение то, кто будет выполнять работы, вы сами или специально нанятая бригада квалифицированных рабочих вы должны ясно понимать, что крыша – это очень сложная система с множеством нюансов и деталей и здесь необходимо соблюдать все рекомендации от производителей и общестроительных норм по монтажу металлочерепицы довольно строго.

Как хозяин вы просто обязаны постоянно держать монтаж металлочерепицы под своим строжайшим контролем (обучающий видео файл скачать или просто посмотреть вы сможете тут), так как негативные последствия недоброкачественных работ могут проявляться не сразу.

Например, если плохо уложить паро или гидроизолирующие компоненты, то пар может конденсироваться в жидкость, и ваша крыша попросту будет медленно гнить. Помните, что для хорошего и долговечного монтажа вы должны учесть все требования к монтажу металлочерепицы.

Монтаж основных элементов кровли

1. Стропильные системы.
2. Контррейка.
3. Пленка гидроизоляционная.
4. Брус для вертикальной обрешетки.
5. Первый брус для горизонтальной обрешетки.
6. Брус для горизонтальной обрешетки.
7. Добавочная обрешётка.
8. Ветровая доска.
9. Желобной кронштейн.
10. Планка для карнизов.
11. Металлочерепица.
12. Кровельный конёк.
13. Коньковый уплотнитель.
14. Слуховое окошко.
15. Специальная теплоизоляция.
16. Плёнка для пароизоляции.
17. Подшивка для мансарды.

Пошаговая инструкции по монтажу (Монтеррей или аналога)

Инструмент и специальное оборудование

Работа с черепицей Монтеррей или её аналогов необходимо начать со специальной подготовки инструментов. В этом вам пригодиться:

• Инструменты для резки листовой металлочерепицы.
• Шуруповерт (лучше тот, который работает от аккумулятора).
• Небольшой молоток.
• Рейка. Желатильно ровная и длинная. Вы будете использовать её как правило.
• Маркеры.

Для резки черепицы из металла рекомендуется применять специальный инструмент.
1. ножницы для резки металла (электрические или ручные).
2. ножовки или электрические сабельные пилы с соответствующим полотном.
3. электрические ножницы просечные.

4. Электролобзики.
5. дисковая пила с зубьями из победита..
После окончания работ требуется тщательно удалить металлическую стружку и опилки. Это делается специально для того, чтобы при ржавении они не смогли испортить антикоррозийное покрытие, которое нанесено на металлочерепицу.

Внимание! Нельзя производить резку металлочерепицы инструментарием с абразивным кругом. Например, при помощи болгарки. Иначе при воздействии высокой температуры на металлочерепице может разрушиться не только слой защитного полимера, но и специальное антикоррозийное покрытие из цинка.

Из – за этого на черепице запуститься очень быстрая коррозия и в вашей кровле пойдут подтёки ржавчины.

Монтаж по шагам:

1. Начальный шаг это то, что стропила под металлочерепицу должна находиться в диапазоне 550-900 мм.

Помните, что после вашей закупки утеплительных плит шаг стропил будет зависеть от ширины плит. В будущем утеплитель необходимо вставить сразу между стропилами в крыше. В качестве основного материала для стропильной системы вы можете выбрать брусок с размерами 150 на 50 мм.

После установки стропил требуется выполнить контрольное измерение ската. Также нужно проверить плоскость и прямоугольность всей конструкции. В этих целях вам необходимо выполнить замер диагональных размеров в скатах.

Если у вас обнаружилось небольшое отклонение, составляющее не более 10 мм, то вы сможете их самостоятельно скрыть при помощи специальных компонентов.

2. Обратите своё внимание на то, что если вы используете для своей крыши металлочерепицу, то обязательный уклон для ската должен соответствовать углу в 14°.

Длину листа определяют основным размером – это будет длина ската. Его измеряют от начала конька до конца карниза, при этом учитывайте карнизный свес. Размер свеса составляет не менее 40 мм.

Если вы собираетесь сделать скат на крыше больше чем 6 метров, то вам понадобиться разбить листы на несколько кусков. Эти куски будут укладываться с перехлёстом.

Вам необходимо выполнить внахлест около 15 см. Если вы будете использовать в монтаже длинные листы, то у вас получиться стыков поменьше, но укладывать их сложнее.

3. В результате суточных колебаний температур на нижних поверхностях черепицы может собираться конденсат. Конденсат может давать и тёплый воздух, который попадает из самого дома в пространство под кровлей.

Из — за избыточной влаги, происходит излишнее пропитывание утеплителя водой и, как следствие, его свойства резко становятся хуже. В дальнейшем ваша крыша может полностью промерзать и образовывать наледь на самой черепице. Стропила могут гнить, а внутри помещения появиться плесень.

Для того что бы вы смогли избежать всех негативных моментов при монтаже металлочерепицы вам потребуется утеплитель правильной толщины.

Помимо всего этого, технологии, применяемые в монтаже кровли из металлочерепицы, предполагают защиту для утеплителя и использование гидроизоляции и пароизоляции.

Пары, содержащие влагу можно просто удалить, если вы сделаете в подкровельном пространстве натуральную вентиляцию. Этим вы обеспечите свободные потоки воздуха от козырька к карнизу. Для того чтобы создать естественную вентиляцию вам понадобиться оставить между черепицей и гидроизоляцией свободное пространство.

Пространство в толщину около 40 мм будет вполне достаточным для хорошей вентиляции. На карнизном свесе можно оставить небольшую щель, а уплотнителе из резины необходимо освободить небольшие отверстия.

4. Раскатать гидроизоляцию строго горизонтально по всей поверхности стропил. Начните от края карниза, при этом сделайте привес в 20 мм.

Между соседним полотнищем требуется сделать небольшой нахлест. Оптимальным размером нахлеста является 15 см.

Пленка марок «Ютафол» и «Ютакон» располагается стороной с цветной полоской на краю, наружу. Нельзя самовольно перевернуть плёнку.

Вы сможете найти на рынках и в строительных магазинах огромное количество разнообразных типов плёнок, но для правильного выбора вам лучше спросить совет у менеджера.

5. Вместе с монтажом гидроизоляции вы можете выполнить укладку кровельных покрытий с наружной стороны и теплоизолирующих материалов изнутри.

Лучше будет, если вы установите теплоизоляционные плитки между самими стропилами.

При этом нужно оставить небольшое пространство в 20 мм.

В противном случае вся плёнка утратит свои свойства. Если у вас куплена плёнка марки «Тайвек», «Ютавек», то вам не нужно делать зазор.

6. Закрепите параизоляцию на внутренней стороне стропилы при помощи степлера.

Наиболее популярна пароизоляция «Ютафол H Сильвер» и «Ютафол H 110».

Лучше укладывать полотна параизоляции внахлест.

Для соединения используйте клейкую ленту.

После того, как вы выполните все работы, то сможете приступить к облицовке.

7. Выполните обрешетку из бруса, который прошёл обработку при помощи антисептика. Вначале вам будет нужно прибить брусья сверху от гидроизоляционной плёнки, а затем крепить доски для обрешётки.

Доски обрешетки, которые вы будете класть первыми, необходимо использовать на порядок толще, чем все остальные. Они должны быть толще на 10 – 15 мм. После этого вы должны соблюдать ровное расстояние между брусками обрешётки.

Когда вы работаете с таким высококачественным материалом, как черепица Монтеррей, то можете прикрепить второй брус, если отступ от нижнего края составит 300 мм. Измерения производить до середины следующей доски.

Для материалов «МП Макси» отступ может составить не более чем 350 мм.

Расстояние между осью в остальных брусьях может составить от 32мм на 100мм с черепицей «Монтерей» и 350 мм, черепицей «Супермонтерей» и 400 мм с «Макси».

Вы можете работать с досками обрешётки немного большей длины, если шаг составил 1000 мм.

Выполняйте сплошную обрешётку возле дымохода и слухового окна. С обеих сторон конька вы можете прибить отдельные доски, но при этом вам понадобиться поднять торцевые планки над уровнем обычной обрешётки. На высоту не больше, чем профиль самой черепицы.

8. До монтажа черепицы вам понадобиться закрепить на внутреннем стыке у ската нижнюю планку у ендовы. Крепёж можно производить при помощи простого самореза.

Если вам будет нужно произвести стыковку планок, то выполните небольшой перехлёст в 100 – 150 мм. После этого вам будет нужно произвести разметку и подрезку листов черепицы. Правильный монтаж черепицы (фото слева) необходимо производить снизу и вверх.

Вам нужно будет установить планку ендовы сверху у самого стыка листов.

Внимание! Узел примыкания – это наиболее уязвимое место крыши. В пресечении, выполнения ремонта черепицы из металла и всей кровельной системы, вам настоятельно рекомендуется подходить к вопросам, связанным с монтажными работами, особенно тщательно

9. В целях обеспечения герметичности в примыкании черепицы к дымоходу или стенам на скатах вы можете сделать изнутри фартук. Для его строительства можно взять нижние брусья примыкания. Прислоните брусок к стене и произведите разметку бруска на кирпиче. Затем вы сможете пробить штробу, используя болгарку на линии, которую вы отметили. Затем вам нужно убрать пыль со стены и по возможности обмыть её водой.

Установку внутреннего фартука лучше начать со стен трубы, которые располагаются на нижней стороне от ската. Брусок немного подрезать в нужном месте и произвести крепление на саморез.

Используя данный алгоритм, вы сможете смонтировать фартук вокруг всей трубы.

Когда производится стыковка планок, можно сделать небольшой выступ в 150 мм. После того как вы заведете край фартука в штробу вам необходимо будет покрыть его герметиком на основе силикона.

После вам будет нужно завести плоский лист под нижнюю кромку во внутреннем фартуке. Этот лист называется галстуком.

Он обеспечит хороший сток для воды. Можно выбрать направление галстука и направить его или вниз или в ендову. По самому краю галстука вам будет нужно выполнить небольшой бортик. Его можно сделать, используя обычный молоток и плоскогубцы.

Лист черепицы необходимо монтировать сверху от фартука или галстука. После укладки всего покрытия кровли вокруг дымохода вы можете приступить к работам с наружным фартуком. В работе с ним вы можете использовать верхние планки примыкания.

Установку верхних планок можно производить, как и нижних, только вам не нужно заводить верхнюю кромку в штробу, а производить крепление к самой стенке.

Внимание: При вашем перемещении по металлочерепице на крыше вам строго нужно соблюдать правила личной безопасности.

Необходимо обуть в мягкую и удобную для вас обувь. Стоит ступать только в естественные прогибы волн. Также вам стоит воспользоваться поясом монтажника и пристегнуться при помощи страховочного фала.

10. Держатель желоба закрепить к самому нижнему брусу в обрешетке. Их способ монтажа, шаг зависит от того, какой тип водосточной системы вы будете использовать.

Именно для этого и даётся инструкция по эксплуатации. Стоит обратить внимание на края водосточных желобов. Края должны располагаться немного ниже края самой черепицы.

Отступ может составить около 25 – 30 мм. Это сделано для того, чтобы зимой ваш желоб не мог повредить снег, который сходит с крыши.

11. Если у вашей водосточная системы имеется прямоугольное сечение, то желоба нужно просто вставлять и закрепить в держателях.

Карнизные планки крепят к обрешетке на крыше, при этом нижние кромки планок перекрывают края желобов. Гидроизолирующую плёнку выводят над самой карнизной планкой (в целях стока конденсатов).



Если вы производите установку желоба с круглыми сечениями, то стоит занести заднюю кромку сам выступ для фиксации. Установку планки карнизов выполняют по технологии описанной выше.

Установке желобов с круглым сечением необходимо занести его задний край в зафиксированный выступ держателя.

Карнизные планки устанавливают немного выше, чем отмечено.

Подкровельную пленку выводят над карнизными планками.

Инструкция по изготовлению мансардных окон

12. Стоит сделать небольшой отступ и рассмотреть варианты кровли с применением мансардных окон. Количество ваших окон, которое необходимо для желаемого уровня света мансарды можно легко определить при соотношении полезных площадей стекления и площадей самого помещения.

Лучше начинать с 1:8 и доходя до 1:12. Если у вашей мансарды площадь около 100 м2, то суммарная площадь всех окон может составлять около 10 м2.

Установку мансардных окон рекомендуют производить на высоте около 90-110 см над уровнем пола. Стоит учесть, что несколько маленьких окон дадут вашей мансарде больше солнечного света, чем одно громадное окно.

Кроме всего этого вы сможете установить целые группы мансардных окон – горизонтальные, вертикальные или комбинированные. Обычно, окна устанавливают на саму обрешетку, но стоит крепить их сразу к стропилам при помощи саморезов.

Проемы под само окно должны превышать его общие размеры примерно на 40-60 мм в горизонтали и на 45 мм – в вертикали. Обычно, установка окон на мансарде не вызовет у вас никаких затруднений.

13. Первые листы ровняют по краю торца кровли и крепят сверху саморезом. Стоит выполнить козырёк у карниза около 40 мм.

Далее уложить второй лист металлочерепицы с небольшим нахлестом. Можно просто подсунуть края второго листа под предыдущий.

Листы соединить саморезами сверху от перехлёстов. Не стоит наглухо их фиксировать к брускам обрешётки. Лучше дайте им свободно перемещаться относительно самореза. (рис. В).

Далее ид1т третий лист черепицы, который кладут по технологии второго. Далее вам нужно разровнять все три листа относительно карниза и поставить их параллельно. Если вам нужно стыковать листы в длину, то стоит, укласть их в порядке, который указан в рисунке Б.

14. Нижняя часть листов крепиться на саморезы в подошве волны черепицы.

Шаг крепления – через одну волну. Следующий ряд самореза необходимо расположить в порядке шахматной доски.

Чередовать требуется через одну волну.

Боковой нахлест листа нужно скрепить саморезом по каждому гребню.

На монтажные работы вы можете потратить около 6 – 8 саморезов на один квадратные метр.

15. На торце кровли устанавливайте торцевые бруски с нахлестом в 50 мм.

Их стоит закрепить при помощи саморезов почти через каждые 550 – 600 мм.

На самой макушке вам лучше пользоваться саморезами длиной около 80 мм. Если будет нужно, то смело подрезайте планки.

16. Планки на коньках можете использовать плоские или совсем круглые.

Устанавливать планку для круглых коньков стоит с того, что вы установите на него заглушки.

Форма подбирается индивидуально под каждую крышу. Для коньков плоских совершенно не нужны заглушки.

17. Под ваш конек можно положить фигурный уплотнитель, но заранее освободить все отверстия для вентиляции.

На уже уложенный уплотнитель можно установить плоские или круглые коньки.

Саморезы для конька составляют в длину около 80 мм и располагаются через одну волну.

Нахлест между коньковой панелью составляет, где то 100 мм.

Монтаж выхода для антенны

18. Перед самой установкой требуется срезать всю верхнюю часть выхода антенны и оставить диаметр немного меньше диаметра стойки антенны.

Затем антенный выход устанавливают на стойку при помощи киянки, добиваясь тем самым повторения контуров кровли.

Стыки следует промазать клеем из силикона и прикрепить всё на саморезы.

Монтажные работы с элементом вентиляции

19. В самом начале вам нужно разметить и вырезать аккуратное отверстие в черепице.

Далее вы наносите силикон на элемент прохода и крепите все на саморезы к черепице.

В проход вставляете вентиляцию, аккуратно выравниваете уровень и крепите на саморез.

Если вы делаете вытяжку из дома, то используйте обычную трубку, которую вы будете крепить к пирогу кровли обычным скотчем.

Установка лестниц

20. для установки лестницы используйте кронштейн (4 шт. на секцию). Одевайте их на стойки в лестнице и фиксируйте саморезами. К самой кровельной поверхности лучше производить крепление в прогибы волн черепицы.

В месте, где кронштейны граничат, вы можете произвести герметизацию.Вашу лестницу стоит выбирать по числу скатов на крыше маленькими секциями. Секция, которая будет с самого верха должна крепиться с использованием специального кронштейна.

Монтаж и установка кровельных ограждений

21. Для полного обеспечения безопасности в обслуживании вашей кровли в уровне карнизов вам нужно установить решетку вертикально.

В этих случаях обрешетку необходимо выполнить сплошным слоем. Опоры для ограждений устанавливают в прогибы волны самой черепицы.

Производит крепление кронштейна через специальную резиновую прокладку, при этом используйте только шурупы покрытые слоем цинка. Шаг опоры составляет примерно около 900 мм.

Отрегулируйте ваши опоры относительно уклонов кровли и произведите тщательную фиксацию.

Затем вам необходимо навесить на опоры, которые вы установили специальные кровельные ограждения. В местах сопряжений секций ограждения и опор вам нужно просверлить отверстия в (12 мм вверху перекладины и 10 мм в низу перекладины), через эти отверстия вы соедините свои секции с опорами.

Все отверстия вверху перекладин вам будет нужно прикрыть при помощи заглушек из полиэтилена. После того, как вся сборка завершилась, то вам нужно провести герметизацию всех мест соединений.

Монтаж и установка переходных мостиков

22. Для комфортного контроля и обслуживания дымоходов, телевизионных антенн и многих других элементов на крыше давно предусмотрены специальные мостики для переходов.

Эти элементы лучше всего монтировать на сплошной слой из обрешетки. Все опорные кронштейны для мостика крепят по технологии с креплением опорного ограждения.

Наклон платформ регулируют при помощи подбора количества отверстий в креплении кронштейнов. Фиксацию этих платформ лучше производить при помощи болтов М8х20. Лучше не жалеть и располагать по паре болтов с каждой стороны от платформы.

Установка снегозадержателей на крышу из металлочерепицы

23. Для того чтобы предохраниться от сходов снега, как небольших лавин, вы можете произвести монтаж простых и удобных задержателей для снега. Бруски обрешётки должны быть под ними сплошными.

Шаг кронштейна составляет около 1000мм. Кронштейны в конце устанавливают на расстояние в 500 мм от конца снегозадержателей.

Установку и монтаж снегозадержателей следует выполнить на удалении в 350 мм от краев кровельных карнизов.

Если у вашей крыши имеется скат больше чем 8 метров, то вам понадобится промежуточный барьер из снегозадержателей. Помните, что установка снегозадержателей над окнами обязательна.

Сточки зрения экономии вы можете схитрить и использовать планку из металлочерепицы,как снегозадержатель. Эту планку можно легко прикрепить к дну волны используя при этом обычные саморезы.

Правильное заземление кровли

Для того чтобы защитить вашу крышу от удара молнии седует выполнить защиту от молнии.

Вы можете использовать различные громоотводы. Сетчатые, стержневые или тросовые. Ваш выбор должен быть правильным и опираться на многие факторы.

На рисунках представлены классические варианты защиты, где 1 – молниеприемник, 2 – опуск, 3 – заземляющие контуры, 4 – токовод.

Особенные черты монтажных работ с другими типами:

В этом тексте мы рассматривали общие рекомендации в устройстве кровель из черепицы, но особые её виды могут значительно отличаться и меть свои особые черты.

Как видно из рисунков (для того чтобы увеличить нужно кликнуть), монтажные работы с металлочерепицей «Каскад» осуществляют на обрешетку с шагами, отличными от шагов черепицы «Монтерей» или «Элит».

Все эти отличия вызываются различными размерами профилей.

Монтажные работы с черепицей «Андалузия» с особыми Z-образными замками тоже имеет свои причуды. Специальная перфорация выполнена в части замка у этого вида черепицы. Это значительно упрощает размещение и работы по креплению листов черепицы на кровле. Крепления остаются скрыты.

Благодаря этой хитрости вся кровля выглядит монолитной.

Как крыть крышу — видео инструкция

Часть 1:

Часть 2:

При покупке материалов – уточняйте у поставщиков все важные моменты, касательно технологий монтажных работ с данным видом продукции.

Только строго выполнив все эти правила, у вас будет долговечная и красивая крыша над головой.

Узнаем как крепить металлочерепицу на крыше: полезные советы мастеров

Металлочерепица в наше время стала общепризнанным лидером среди кровельных материалов. Она является надежным, долговечным и эстетичным решением. Довольно часто работы по установке доверяют профессионалам, однако если вы планируете заняться монтажом самостоятельно, то следует подробно знакомиться с технологией его проведения.

Почему стоит выбрать металлочерепицу

Если вы всё ещё не решили, какой кровельный материал выбрать для своей крыши, то следует ближе ознакомиться с преимуществами металлочерепицы.

Этот материал вытесняет все остальные (например, шифер, дерево), потому что обладает такими преимуществами:

• незначительный вес;
• широкий выбор цветов;
• высокую прочность.

Кроме того, этот материал довольно легко монтировать, он ремонтопригоден и не имеет вредных компонентов в составе. Листы обладают высокой прочностью, которая достигается, благодаря наличию ребер жесткости. Дополнительное важное качество — материал устойчив и к скачкам температур, плюс, он обладает минимальным термальным расширением.

Подготовка материалов и инструментов

Если вы задумались над вопросом о том, как крепить металлочерепицу на крышу, то должны позаботиться о наличии всех инструментов.

Всегда важно, чтобы каждая мелочь находилась под рукой, особенно при работах на крыше. Вот список того, что нужно подготовить:

• ножницы по металлу;
• шуруповёрт;
• маркер;
• измерительный инструмент;
• дрель;
• защитные очки;
• молоток;
• длинная рейка;
• монтажная лента;
• перчатки.

Ножницы по металлу вы можете заменить электрическими ножницами. Что касается материалов, то они представлены:

• металлочерепицей;
• коньковой и торцевой планками;
• направляющей доской;
• декоративными накладками;
• гидроизоляционным материалом.

Помимо прочего, вам понадобятся еще и кровельные планки, а также саморезы, которые должны иметь уплотнительные шайбы. Дополнительно следует позаботиться еще и о наличии обрезной доски, ее сечение должно быть равно 100 x 25 мм. Следует приобрести еще и аэроролик.

Как обращаться с листами металлочерепицы

Перед тем как крепить металлочерепицу на крыше, вы должны ознакомиться с правилами обращения с этим укрывным материалом. Несмотря на то что металлочерепица является довольно прочным решением, выполнение работ с ее участием требует соблюдения ряда правил. Например, листы следует брать лишь за край штамповочной линии, а действовать необходимо в перчатках.

Поднимать листы наверх следует с использованием направляющих из досок. При перемещении по покрытию на крыше необходимо проявить повышенное внимание. Обувь должна быть на мягкой подошве. На гребень волны наступать категорически запрещено, нога должна ставится на носок, а ступня при этом должна быть направлена параллельно скату, она должна будет находиться в одной выемке.

Раскраивать листы углошлифовальной машиной нельзя, так как при ее использовании полимерное защитное покрытие может быть повреждено. Для резки рекомендуется использовать ножницы по металлу. Лучше всего подойдут электрические ножницы, ведь они удобны в работе на земле и кровле. Важно помнить о личной безопасности: работать необходимо в очках и защитных рукавицах.

Технология проведения монтажа

Перед тем как крепить металлочерепицу на крыше, вы должны ознакомиться с нюансами монтажа. Доски обрешётки набиваются с шагом, который равен ширине листов. Стандартный размер используемых саморезов равен 4,8х28 мм. Выбирать необходимо крепеж еще и по цвету, совпадающему с цветом кровли.

Вместе с саморезом используется резиновая прокладка. Крепёж закручивается в штатные места, они находятся между гребнями волн, отступить от штамповочной линии стоит 15 мм. Саморезы закручиваются перпендикулярно доскам системы каркаса, пока прокладка немного не будет сжата.

Алгоритм ведения работ

Отвечая на вопрос, как крепить металлочерепицу на крыше, нужно предупредить, что листы стыкуются по волнам, чтобы защитить покрытие от бокового ветра. Стыковка проводится саморезами, которые вкручиваются в гребень волны полотна, расположенного сверху. Первыми следует хорошенько затягивать продольные стыки. Листы соединяются по рядам. Стыковка осуществляется на доске обрешётки. При этом важно обеспечить крепление каждой волны.

Монтаж материала на карнизе может проводиться двумя способами. Первый предусматривает стекание воды с полотна в водосточный желоб. Для этого необходимо сделать выступ листа за карниз на 5 см. При этом доска карниза должна быть толще досок каркаса на 15 мм.

Если для обрешётки вы планируете использовать 100-мм доски, то первая должна быть установлена с отступлением в 250 мм от карниза. На 70 мм выше от штамповочной линии находятся штатные места крепежа. Если у кровли имеется ступенчатый карниз или геометрия крыши нарушена, то установка листов осуществляется вторым способом. При этом вода будет сначала попадать на карнизную планку, а потом в систему водостока.

Доска обрешётки, расположенная по краю, будет верхней, она представляет собой опору коньковой доски. Для обеспечения зазора она должна быть толще на 15 мм по сравнению с досками обрешётки. Перед тем как крепить конек на крыше из металлочерепицы, вы должны убедиться, что соответствующая планка притягивается к поверхности укрывного материала саморезами. Они устанавливаются в гребень волны, а отдаляться друг от друга должны на 80 см. К фронтальной доске фиксируются торцевые планки, расход саморезов при этом составит примерно 9 штук на каждый квадратный метр.

Установка металлочерепицы на прямоугольный скат кровли

Вам обязательно следует тщательно изучить пошаговые фото, как крепить металлочерепицу на крыше саморезами. Наглядные изображения помогут разобраться в этом процессе. При установке материала на прямоугольный скат необходимо соорудить обрешетку. Для этого используется обрезная доска, размеры которой составят 100х25 мм.

Первой устанавливается карнизная доска, необходимо вывести ее по горизонтали. С отступлением от неё необходимо зафиксировать первую доску обрешётки. Расстояние между этими элементами составит 250 мм. Все последующие доски устанавливаются на расстоянии в 350 мм. Через каждые уложенные пять рядов проверяется шаг обрешётки.

Карнизную планку устанавливают на крюки карнизной доски. Укладку металлочерепицы нужно осуществлять с особой точностью. Если допустить ошибку при монтаже карнизной доски, то, к сожалению, придётся всю обрешетку заново переделывать. Укладка укрывного материала может осуществляться слева направо или наоборот. Если вы решили действовать справа, то каждый последующий лист придётся накладывать на предыдущий. При монтаже слева направо полотно подсовывается под предыдущее.

Для корректной стыковки полотен необходимо прихватить их через два ряда, а после зафиксировать стыковочный ряд. Четыре листа стыкуются между собой по существующим правилам. Сначала соединяются два листа по рядам, а после к ним стыкуются два очередных листа. Существует еще один вариант монтажа, который предусматривает крепление по волнам. После этого к листам стыкуются верхние полотна. В месте, где вместе соединены четыре листа, образуется утолщение. Для того чтобы его убрать, следует канавку капиллярную, расположенную ниже штамповочной линии, выпрямить. Иногда мастера просто срезают часть угла.

Установка отдельных элементов

Изучая, как правильно крепить металлочерепицу на крыше, нужно учесть особенности установки отдельных элементов. При этом торцевые планки фиксируются с нахлестом в 2 см. Однако действовать можно ещё и по отбортовке. Размеры волны листов черепицы подгоняются к ширине ската, чтобы на фронтон не ложился гребень волны.

Свес фронтона следует откорректировать, но можно просто добавить кровельную планку. Между ней и листом укладывается уплотнитель. Крепление металлочерепицы на крыше сопровождается установкой окошек (мансардных и/или слуховых), плюс, труб, которые могут располагаться ниже конька. Для этого следует использовать одномодульные листы, которые расходуются по два на каждый элемент.

Перед установкой планок конька следует осуществить работы по вентиляции под кровлей. Если крыша обладает пологими скатами, то между коньковой планкой и полотнами укрывного материала необходимо расположить аэроролик, который исключает попадание снега под конёк.

Установка конька осуществляется на торцевые планки, при этом нужно обеспечить выступ края на 30 мм. Если у вас в наличии плоский конек, то детали фиксируются с нахлестом. Если же вы используете полукруглый конек, то фиксируется он по линии профиля. Когда крыша обладает углом наклона больше 45 °, заранее нужно будет определить, сочетается ли угол наклона с моделью планки конька.

Металлочерепица на трапециевидных и треугольных скатах

Технология крепления металлочерепицы на крыше может предусматривать проведение работ в случае с треугольными или трапециевидными скатами. Эти работы сопровождаются монтажом дополнительных брусков. Они устанавливаются по обе стороны от хребта и должны быть направлены вдоль, так называемой, линии перегиба крыши.

Затем можно приступать к монтажу карнизной доски и обрешётки. На следующем этапе сооружается система карниза. Металлочерепица должна монтироваться от осевой линии. Нижнее полотно выравнивается с учетом положения карнизной доски. Между резаными листами расстояние будет превышать 10 см. Установка крыши из металлочерепицы предусматривает монтаж коньковых узлов. Действовать здесь необходимо в определенной последовательности.

Прямой конёк требуется обрезать в соответствии с углами, а пластмассовая заглушка должна быть установлена для полукруглого конька. Ось коньковой планки совпадает с осью хребта. Если соседние скаты имеют равные углы, то следить за этим будет несложно. Если же углы разные, то примыкание скатов будет обеспечить труднее. Контролировать их положение можно с помощью монтажной ленты.

Сооружение ендовы

Монтаж креплений короба крыши из металлочерепицы предусматривает сооружение ендовы. В ней должна быть дополнительная доска. Планки ендовы монтируются снизу вверх, при этом необходимо обеспечить нахлёст в 30 см. Нижняя планка этого узла должна быть обрезана ниже линии карниза, по ней следует сделать отбортовку. Под отбортовкой ендовы и коньком нужно установить уплотнитель. В данном случае зазор в пределах 10 мм или больше необходимо обеспечить с двух сторон между полотном укрывного материала и осевой линией ендовы.

Изучая, как крепить металлочерепицу на крыше саморезами, вы должны знать, что крепеж устанавливается с отступлением 1,5 см от штамповочной линии, если лист обрезался. Если конструкция крыши была собрана правильно, то в том месте, где лист фиксируется, он будет касаться доски, на которой расположена ендова. Когда мастер допускает ошибку, а крепление листа осуществляется в других точках, то в крыше остаются зазоры, где впоследствии конструкция протекает. Это довольно существенный недостаток, так что отступать от рекомендаций по монтажу нельзя.

Установка декоративных накладок

Для того чтобы прикрыть резаные полотна, используются декоративные накладки. Их монтаж осуществляется снизу вверх, а нахлёст должен составить 10 см или больше. Если вы, как и многие другие домашние мастера, задались вопросом о том, как крепить металлочерепицу на крыше саморезами, то должны знать, что между накладкой и укрывным материалом уплотнитель не устанавливается.

При монтаже декоративного элемента важно следить за тем, чтобы саморезы не повредили ендовые планки. Довольно часто конструкция имеет ендовы, которые начинаются и заканчиваются на скате. Это верно при сооружении слухового окна. При этом необходима дополнительная доска, которая подкладывается под ендову. Полотно укрывного материала необходимо обрезать таким образом, чтобы уровень раскроя находился выше выхода ендовы на скат на 20 см. Под боковые и передние стенки окна необходимо сделать вырез в металлочерепице. На полотно укладывается уплотнитель вдоль стен окна, а карнизный свес нужно будет закрыть планкой.

Еще один важный нюанс: укрепляя металлочерепицу саморезом, вы должны позаботиться о монтаже планки ендовы, которая обрезается по карнизу и на скат.

Заключение

Листы металлочерепицы являются современным и довольно долговечным кровельным материалом. Если правильно выполнить монтажные работы, то покрытие будет готово прослужить до 50 лет и больше. Однако перед тем как начать изучать, как правильно крепить металлочерепицу на крышу саморезами, вы должны вспомнить, что этот материал не используется для устройства плоских крыш. Они обладают минимальным уклоном, который не превышает 2 гр., а производитель рекомендует использовать металлочерепицу на тех крышах, уклон которых превышает 11 гр.

Если вы не можете похвастаться большим опытом в проведении подобных работ, рекомендуем основательно подготовиться и изучить технологию. Они предполагают необходимость приобретения всего набора инструментов и материалов. В частности, не стоит экономить на добротных элементах.

Особенности крепления профнастила саморезами на крышу и забор

Строительный материал, который используют при возведении зданий – профнастил. Он широко используется для ограждений, кладки крыш и стен. Крепить профнастил не сложно, но при этом стоит учесть немного особенностей.

Как выбрать и какой бывает профнастил

В первую очередь, почему выбирают профнастил? Он экологически чистый, служит долгие годы и очень прочный.

Плюсы профнастила

• крепкий материал;
• не подвергается воздействию погодных условий, не выгорает, не окисляется, не ржавеет и т.д.,
• его не нужно постоянно окрашивать и ремонтировать;
• изготовлен из стали, которая покрывается цинком, благодаря чему он не подвергается коррозии;
• выглядит красиво и надёжно защищает крышу от осадков.

Самые востребованные виды (марки) профнастила

• Для лёгкого перекрытия подойдёт профнастил с высотой гофры С8-44 мм.
• Гофра НС35-44 мм – это кровельный профнастил, соответственно он подходит для кровли.
• Если необходима капитальная кровля, мастера выбирают Н-57-114 мм, здесь рёбра жёсткости усиленные.
• НС44 и НС35 считается стандартным решением по укрытию крыши.
• Н75 и Н60 отлично подойдут тем, кто проживает в регионах, где более снежная зима и много снега. Такой профнастил изготавливается с гребнями по бокам, имеет рёбра жёсткости и широкий жёлоб, предназначенный для слива (стока) больших объёмов талой или дождевой воды.

Совет №1

Профнастил, который больше в толщине 0,7 мм и в высоте 35 мм изготавливается с защитой от радиации солнечных излучений и повреждений.

Саморезы

Для укладки кровли, ограждений и отделочных работ из профнастила понадобятся качественные саморезы. Обычно их изготавливают из стали, а сверху покрывают цинком, в их составе присутствует углерод. Верх самореза сделан в виде шайбы, которая имеет вид шестигранника и очень прочная. В комплекте идёт и пластиковая прокладка. С помощью таких саморезов лист профиля прикручивается особенно надёжно.

Совет №2

Три применения саморезов 4,8 мм в диаметре для монтажа:

• Крепление подошвы происходит с применением саморезов 35 мм.
• Верх и гребни лучше всего крепить саморезами 20 мм.
• Планки конька в идеале крепить саморезами длиной 50-80 мм.

Здесь уже рассчитана степень нагрузки на саморезы.

Крепление профнастила саморезами

Рассмотрим, как и сколько понадобится саморезов, чтобы прикрепить профнастил.

Понадобится 4 самореза, замеряйте 50 см (расстояние между ними), если лист 8/1,1 м.

Если делать отступ 200-300 мм и потом крепить листы, нахлёст и низ кромки тогда крепится в каждую полку, тогда листы выйдут на фронтоны и поэтому потребуется больше саморезов, на 1 м2:

• 4 по 35 мм в длине;
• 2 по 20 мм;
• 2 по 50 мм.

Итого, 8 штук.

Совет №3

Обратите внимание при покупке саморезов на их внешний вид и состояние. Иногда могут попадаться саморезы с браком, а это трещины, забоины, скрученная резьба или шайба и т.д. Использовать такие саморезы, крайне не рекомендуется. Ведь в будущем профнастил пойдёт трещинами у основания, а к чему это приведёт догадаться не сложно. Крыша начнёт подтекать, материал испортится, репутация мастера тоже. Поэтому, лучше потратить лишние 10 минут и проехать в другой магазин за саморезами.

Монтаж профнастила по дереву

Прежде чем начать укладывать кровлю из профнастила на крыше, необходимо подготовить основание – обрешётку.

• Необходимо создать изоляцию от пара, воды с помощью специального материала.
• Создаётся правильная зона для вентиляции (оставляется зазор).
• После делается обрешётка и затем устанавливается профнастил.

Обрешётка делается чаще всего из планок и бруса, изначально их обрабатывают антисептиком, чтобы они были влагоустойчивые (не гнили). Доска используется в размере 32/100мм, брус 50/50 мм или 40/40 мм – это стандарт.

Совет №4

Важно правильно подгонять планки, внимательно просчитывайте расстояние, а затем уже будет намного проще подобрать расстояние для вкручивания саморезов.

Контробрешётка – делается для зазора вентиляции, она состоит из металла или стропил.

Замер обрешётки и её изготовление

Всё зависит от высоты профиля и наклона крыши:

• Размер 35-50 см делается при наклоне от 15⁰ и больше.
• Сплошная обрешётка делается, если наклон меньше 15⁰.
• Если наклон 20⁰, то 3-40 см.
• Делать любую конструкцию можно, если наклон меньше 12⁰.

Чтобы правильно сделать обрешётку, заранее подготовьте материал, лучше больше, меньше нет. Саморезы приобретайте для кровли, их диаметр составляет от 4,8-6,3 мм, а длина от 20-250 мм. Шляпка на таком саморезе должна быть с резиновой прокладкой, она долговечная и не портится из-за осадков.

Совет №5

Иногда используют шурупы для крепежа, но для них стоит купить или сделать самостоятельно резиновые прокладки. Но лучше всего купить для работы саморезы, которые изготовленные из стали и покрыты цинком, работать с ними гораздо удобнее и надёжнее. Кроме того, их можно подобрать под цвет профнастила!

Далее, саморезы вкручиваются на стыках листов, сверху и снизу. Примерно 6-9 саморезов уходит на 1 м2. Особенно важна техника вкручивания самореза, не стоит слишком сильно вкручивать (перетягивать) и не докручивать, в первом случае испортится резиновая прокладка, во втором саморез со временем (из-за ветра) может выпасть. И в том и в другом случае, лист профнастила будет подвержен протеканию.

Укладывая листы профнастила, внимательно следите за тем, чтобы расстояние на накладках было одинаковым по всему периметру, если оно уменьшается по мере возвышения, то это не хорошо, но допустимо в самых минимальных соотношениях. Находить листы должны друг на друга равномерно.

Вкручивать саморезы нужно прямо, без отклонений иначе они будут расшатываться со временем, и вся работа будет проделана зря. Устанавливая конёк, уплотните его лентой и крепите сверху, выбирайте правильное расположение, только сверху. Приступая к монтажу настила, продумайте, где удобнее находиться. Во-первых, чтобы самому не травмироваться, а во-вторых, чтобы не испортить окрашенные поверхности.

Совет №6

Если использовать заклёпки для крепления листов, то главное не использовать алюминиевые, вам понадобится пистолет с ним удобнее и быстрее работать.

Для работы стоит использовать специальную одежду и обувь без шипов. Инструменты кладите отдельно, не на листы профнастила, чтобы их не повредить.

Спустя 1,5-2,5 месяца в зависимости от времени года, летом и весной можно до 2,5 месяцев выдержать паузу, зимой и осенью 1,5-2 не больше. Повторно слегка подтяните саморезы по всей крыше, чтобы закрепить их основательно. Профессионалы предварительно перед повторным подтягиванием, обрабатывают стыки профнастила герметиком из силикона.

Особенности работы с профнастилом и саморезами

Особенных сложностей при работе с профнастилом и саморезами обычно не возникает, если правильно делать замер, рассчитывать материал, использовать специальные инструменты и одежду, не переусердствовать или наоборот работать без желания.

Но, стоит учесть моменты, которых категорически нельзя делать:

• Для монтажа не использую гвозди, иначе листы порвутся, и будут протекать, ржаветь и отрываться.
• Электро и газосварка не подходят.
• Используйте специальные ножницы.
• Болгарка тоже не подходит, края получаются очень неровными, некрасивыми.
• Только вдоль, можно резать профнастил руками.

Крепёж профнастила по металлу

Можно использовать два варианта для крепления профнастила по металлу. Одни предпочитают заклёпки, другие саморезы. Но, стоит сказать, что используя заклёпки, вам понадобится специальный инструмент, нужно будет просверливать отверстия, аккуратно прибивать заклепки. Обратно их вытащить моно, но при этом испортится лист профнастила. Поэтому лучшим вариантом считаются саморезы, с ними легко и удобно работать, их можно выкрутить при неправильном вкручивании и вкрутить снова. При этом профнастил не портится, если выкручивать аккуратно.

Заклёпки обычно используют в случаях, когда нет другого выбора. Чаще они применяются при работах с заборами, прогонами, каркасами.

Монтаж стен лучше всего производить саморезами вертикально или горизонтально, лист к обрешётке крепится снизу и сверху, на 1м2, уйдёт 6-8 саморезов.

Совет №7

Профнастил не толще 2 мм, можно не сверлить предварительно, а вкручивать саморез вручную или с помощью шуруповёрта.

Инструкция по креплению профнастила на крыше

• Чтобы поднять листы профнастила, расположите их дугообразно, не складывайте много сразу. Лучше два, три листа поднимать на верёвках, которые располагаются по краям.
• Можно поднимать по лестнице, тогда ступеньки нужно опустить внутрь, и тащить лист вверх на крышу.
• Затем устанавливайте листы (первые с припуском 10-15 см) в ширину.
• Далее закрепляйте, как было описано выше.
• Не забывайте крепить лист по всем сторонам и в середине (в центре).
• Следующий ряд выкладывайте и крепите, стыкуя до 10 см.
• Дойдя до конька с одной стороны крыши, не нужно продолжать, переходите на другую часть крыши.
• Укладку листов начинайте делать только снизу, чтобы было удобно ходить по крыше сделайте деревянную небольшую лестницу.
• Доделав все стороны, приступайте к коньку, берите оцинкованный лист 40-50 см по ширине и крепите.
• Теперь очищайте всю крышу от мусора и пыли, покрывайте средством против коррозии.
• Спустя несколько месяцев, очистите крышу от мусора и пыли, и пройдитесь вновь средством против коррозии по стыкам, саморезам (подтяните их ещё раз).

Если позволяют финансы, пройдитесь средством по всей крыше, но без фанатизма, в пределах нормы. Выбирайте профнастил на свой вкус и цвет, а как его установить вы теперь знаете!

Монтаж металлочерепицы своими руками

Металлочерепица широко применяется для создания кровли простых двускатных крыш. Материал получил распространение благодаря простоте укладки и небольшой цене. Покрытие выполняется из профилированных листов оцинкованной стали, сверху на них наносится полимерное покрытие, которые защищает кровлю от воздействия влаги, ультрафиолета и механических повреждений.

Подробнее про особенности металлочерепицы читайте в статье «Как выбрать металлочерепицу». В этой публикации мы расскажем о монтаже этого кровельного материала.

Инструменты для монтажа

При работе с кровлей понадобиться перечень необходимых инструментов.

• Электроножницы – инструмент для резки металла, по форме этим устройства похожи на болгарку. Режущий элемент представлен одним подвижным элементом и другим – неподвижным. Для резки металлочерепицы используются высечные электроножницы, так как рез ими можно начать из любого места и они не гнут профильные элементы.

Высечные электроножницы ускоряют работы по раскройке листового материала.

В качестве альтернативного варианта для раскройки металлочерепицы применяется дисковая пила.

• Ножницы по металлу бывают прямыми, с правым или левым наклоном. Эти инструменты обладают меньшей производительностью, чем электрический инструмент. Они удобны, когда необходимо обрезать небольшой кровельный элемент.

Ножницы по металлу.

• Насадка на дрель для резки металла может существенно ускорить работы по раскройке листового материала.
• Шуруповерт используется для закручивания саморезов. Оснащается муфтой для регуляции скорости вращения, также некоторые модели имеют функцию реверса для раскручивания креплений.
• Измерительные приборы – рулетки, линейки. Для разметки используется маркеры или карандаши. Для измерения шага обрешетки используется шаблон для обрешетки.

• Полосогиб – инструмент для изменения изгиба листов металла, применяется для загибания различных крепежных элементов. Например, держателей для водостока.

Устройство для загибания толстых металлических деталей – полосогиб.

Подготовительные работы

Перед непосредственной укладкой кровельного материала необходимо произвести ряд подготовительных работ. В первую очередь надо закрепить слой пароизоляционной пленки на стропильной системе. Пленка закрепляется на стропильных ногах с помощью скоб, которые устанавливаются строительным степлером, или гвоздями. С внутренней стороны крыши пленка фиксируется брусками, которые прибиваются поперек стропил. При установке пароизоляции не надо сильно натягивать покрытие, провисание должно составлять 12-21 мм. Для соединения двух листов используют двухсторонний скотч. Нахлест на пленке должен составлять не менее 155 мм.

После монтажа пароизоляции укладывается утеплитель, сверху он закрывается гидроизоляцией, на которую уже ставится обрешетка. По обрешетке уже производится разметка листов. Удобно, если металлочерепица будет целиком вписываться в крышу без раскройки.

Транспортировка и хранение

Особое внимание следует обратить на правильность перевозки черепицы. От геометрии листа сильно зависит простота работы с материалом и удобство укладки. Перевозить металлическую черепицу необходимо на ровном горизонтальном основании без перегибов. Чтобы снять металлочерепицу с настила, потребуется не менее двух человек. Переноску следует осуществлять аккуратно, избегая перегибов, в горизонтальном положении.

Правильный способ переноски листов без перегибов.

Укладываются листы в равномерный штабель, высота которого не должна превышать 70 см. Чтобы листы плотно не прилегали друг к другу, между ними с помощью реек или досок делаются зазоры. В разных точках механическая нагрузка на лист должна быть одинаковой. При этом желательно сделать небольшой уклон, чтобы предохранить поверхность от влаги.

Хранение листов металлочерепицы.

Металлическая черепица может храниться в штабелированном состоянии до месяца. Для складирования материала лучше отвести сухое, проветриваемое помещение.

Создание обрешетки

Металлочерепица укладывается на обрешетку. Контробрешетка изготавливается из деревянных брусков сечением 50х50 мм. Располагают эти бруски вертикально от конька к скату. Сверху укладываются доски толщиной 25 мм и 100 мм шириной при шаге стропил 600 мм. Если шаг стропил составляет 900 или 1200 мм, то используются доски 30х100 мм.

Доски и бруски должны иметь влажность не более 20%, в противном случае материал может сильно изменить свою геометрию. Для укладки кровельной системы используются хвойные древесные породы. Подробнее о выборе деревянных брусков и досок читайте в статьях «Как выбрать брусок» и «Как выбрать доску».

Обрешетка и контробрешетка позволяют сформировать под кровлей вентилируемый зазор, который отделяет слои гидроизоляции и утеплителя от внешнего кровельного материала. Благодаря вентилируемому зазору избытки влаги удаляются из «кровельного пирога» и выходят из конька-аэратора или КТВ (кровельная точечная вентиляция).

Сочетание различных слоев в кровле называется «кровельным пирогом». Это особая последовательность материалов с различными свойствами. В понятие часто включают самые разнообразные элементы, при этом есть слои, которые присутствуют в большинстве случаев: пароизоляция, утеплитель, гидроизоляция, вентиляционный зазор, обрешетка, внешний кровельный материал. Об устройстве «кровельного пирога» читайте в статье «Устройство кровли».

• Расстояние между досками обрешетки делается равным шагу металлочерепицы. Измерения необходимо производить от центральной части доски, чтобы крепежный элемент, который будет фиксировать лист на кровле, не пришелся в край доски.

Контроль шага обрешетки может производиться с помощью
специального устройства – шаблона для обрешетки.

Перед монтажом пиломатериалы необходимо покрыть антисептическими составами, чтобы защитить их от развития гнили и плесени.

• Если длины доски не хватает для все поверхности крыши, то стыковка производится на брусках. Шов не должен провисать. При этом требуется производить монтаж досок вразбежку, чтобы не образовывался один вертикальный шов.
• Для закрепления контробрешетки используются кровельные ершеные гвозди. Также дополнительно можно использовать крепление на саморезы.

Вентиляционный зазор не герметизируется и остается открытым для циркуляции воздуха внутри «кровельного пирога». При этом отверстие нужно закрыть с помощью специальной сетки, чтобы внутрь не проникали птицы, а также не попадала листва, пыль и другой мусор.

• На коньках необходимо закрепить дополнительную доску обрешетки на каждом скате. При этом, если гидроизоляция хорошо пропускает пар, то на коньке делается нахлест гидроизолирующей пленки. Если гидроизолирующий материал обладает низкой паропропускной способностью, в коньке остается щель под последующий монтаж аэратора.

Раскройка листов металлочерепицы

При укладке листового материала не избежать процедур по резке. Для этих работ подойдет оборудование для резки металла: ножницы по металлу, ручная дисковая пила, электроножницы и др. Не рекомендуется использовать болгарку, так как она создает рваный край, на котором истощается полимерное покрытие и сгорает слой цинка. В будущем эти места становятся уязвимыми для коррозии, также использование такого способа раскройки может привести к потере гарантии.

Вырезание отверстий под вентиляцию в листах металлочерепицы.

Угловые срезы проще производить по направляющей, в качестве которой можно использовать ровную доску. После раскройки весь мусор и стальная стружка удаляются с поверхности листа с помощью щетки. Место среза покрывается эмалевой краской. Также эта краска подойдет для ремонта небольших потертостей или царапин, которые могли появиться на покрытии материала после транспортировки.

Установка металлических планок

Планки, которые закрывают карнизы, фронтоны и примыкания, являются важными элементами кровли. Они защищают стропильную систему от намокания и обеспечивают герметичную стыковку листов между собой.

• Планки ендовы – элемент, закрывающий ендовы от воздействия влаги. На ендовах устраивается сплошная обрешетка, поверх нее укладывается нижняя планка ендовы, после укладки листов металлочерепицы сверху укладывается слой планки ендовы верхней.

Планка ендовы на крыше.

• Монтаж планок примыканий – наиболее ответственная работа, так как эти места часто протекают. Примыкания выполняются в тех местах, где кровля соприкасается с вертикальными плоскостями (со стеной другого этажа, дымоходной или вентиляционной трубой, декоративной башенкой и др.). Планки примыканий, как планки ендовы, тоже состоят из верхних и нижних элементов. Установка нижних планок осуществляется до монтажа листов металлочерепицы. Под нижнюю подводится специальная плоский элемент для стекания воды (галстук). Его направляют в ендову или к карнизу. На краях у планок примыкания имеются специальные выступы, которые вставляются в штрабу на вертикальной плоскости, затем этот элемент покрывают герметиком. После монтажа металлочерепицы укладываются верхние планки.

Оформление примыканий к дымоходной трубе.

Планки примыкания вокруг трубы устанавливаются в следующем порядке: нижняя, боковые, а потом — задняя.

Монтаж карнизной планки – перед этой операцией необходимо произвести разметку и установку крючьев-держателей для водосточного желоба. Держатели прикладывают к свесу и отмечают примерное место будущего сгиба. Чтобы вода не застаивалась в водосточном канале, желоб должен иметь уклон (3 мм на 1 м). При этом шаг держателей делают от 0,6м до 0,9м. Загиб производится с помощью полосогиба. Крючки крепят к доске обрешетки с помощью саморезов. Желоб монтируется с нахлестом на держателях. Под шов между двумя желобами устанавливают специальный соединительный элемент с гидроизолирующей прокладкой. Карнизная планка своим нижним краем должна заходить в желоб, чтобы вся вода стекала по ней в водосток. Второй край планки закрепляют на обрешетки с помощью саморезов. Край гидроизоляционной пленки крыши выводят из-под обрешетки и закрепляют на планке с помощью двухстороннего скотча.

Размещение карнизной планки и желоба водостока.

• Установка планки конька производится после укладки листов. Конек бывает плоским, прямоугольным и полукруглым. На полукруглый дополнительно устанавливается заглушка для предотвращения попадания внутрь кровли птиц, мусора и воды. Конек крепится с помощью саморезов через одну волну. Под планку кладется уплотнитель. Нахлест коньковых планок должен составлять не менее 100 мм.

• Фронтальная планка закрепляется на торцевой доске. Крепление осуществляется на саморезы 4,8х76 мм. Фронтальные планки тоже укладываются внахлест.

Укладка металлочерепицы

Монтаж листов металлочерепицы, начинают от края ската крыши. При использовании длинного материала, который сразу покрывает всю длину ската, горизонтальные стыки не потребуются. Карнизный свес должен составлять не менее 45 мм.

Сложности может вызвать подъем листов на крышу. На большую высоту подъем осуществляют с помощью ремней. Если от крыши до земли расстояние небольшое, то черепицу поднимают по лагам или бревнам. Подъем листов следует осуществлять вдвоем.

Подъем металлической черепицы по направляющим.

• Металлочерепицу прикрепляют к деревянной обрешетке на саморезы. Саморез должен иметь резиновую прокладку, чтобы вода не стекала по резьбе на обрешетку. Шляпку самореза окрашивают под цвет покрытия.

• Крепление осуществляют в прогиб волны, при этом метизы закручивают через одну-две волны в шахматном порядке.

• Монтаж листов начинают с левого или правого ската. При укладке с левого края, соседний лист кладется краем под предыдущий. Если монтаж производится справа, то каждый последующий лист кладется с нахлестом на предыдущий.

• Если длина листа меньше ската, то сначала укладывается три листа нижнего ряда, затем три листа верхнего ряда.

Перемещать по кровле следует аккуратно. Для работы лучше использовать обувь на мягкой подошве.

• Для установки элементов вытяжек и вентиляционных отверстий, в кровельном покрытии по шаблону вырезаются соответствующие отверстия. Рез производится ножницами по металлу или электроножницами. В отверстие устанавливается гидроизоляционная прокладка, она смазывается слоем герметика и закрепляется саморезами на обрешетке.

• После завершения монтажа всех листов металлочерепицы и вентиляционных отверстий на поверхности кровли можно закрепить снегозадерживающие элементы. Их крепят к обрешетке болт-шурупами, под которые предварительно просверливаются отверстия. Между кронштейном и черепицей должен находится резиновый уплотнитель.

Вывод

Монтаж металлочерепицы отличается простотой, но в одиночку его выполнить сложно. Для подъема и транспортировки листов потребуется помощник. Бережное хранение, транспортировка и раскройка позволят сохранить ровную геометрию черепицы.

В начало

поэтапный монтаж кровли из металлочерепицы

В последнее время большая часть отстраиваемых частных малоэтажных домов перекрывается металлочерепицей. Это практичное и долговечное покрытие обеспечивает уверенную гидроизоляцию в течении всего срока службы крыши. Если крепление металлочерепице к деревянной обрешетке выполнить правильно, то несущая способность конструкции будет настолько велика, что выдержит нагрузку от трехметрового снежного слоя, не деформируясь. В этой статье мы расскажем о важных особенностях фиксации профилированных стальных листов к основанию кровлю, влияющих на ее качество и прочность.

Металлочерепица – распространённое кровельное покрытие, которое представляет собой прямоугольные листы профилированной стали. Цинковое покрытие и полимерная защита помогают этому материалу сохранять свои качества при контакте с водой, предотвращая коррозию. У многих неопытных мастеров возникает вопрос, как правильно крепить металлочерепицу к обрешетке, а также какой для этого использовать инструмент. Производители отмечают следующие особенности работы с этим материалом:

1. Для резки металлочерепицы не допускается использовать абразивные орудия, при применении которых поверхность материала нагревается, выжигая полимерное покрытия. По этой причине нельзя резать металлочерепицу с помощью болгарки или крепить листы методом сварки.
2. Использовать режущий инструмент, дрели или шуруповерт для обработки металлочерепицы необходимо на низких оборотах, чтобы не повредить материала, а также сделать края ровными.
3. При закручивании саморезов шуруповертом необходимо четко определить необходимую силу нажима, так как при излишнем усилии покрытие деформируется, а при недостаточном плохо фиксируется к обрешетке.

Важно! Крепление металлочерепицы – технологически достаточно простой процесс, для выполнения которого потребуются специальные крепежные элементы, а также мощный шуруповерт, работающий на аккумуляторных батареях.

Требования к обрешетке

Профилированные стальные листы, используемые для перекрытия крыши, обладают жесткой формой, поэтому они крепятся к обычной разреженной обрешетке. Это кровельное покрытие отличается высокой прочностью и легким весом, поэтому особых требований к подготовке основания оно не имеет. Чтобы упростить процесс закрепления металлочерепицы на скате, необходимо соблюдать следующие правила:

• должен соответствовать . Если расстояние между рейками основания будет одинаковым с длиной волны покрытия, то куда и как крепить металлочерепицу, определить намного легче.
• Допустимый шаг между элементами обрешетки составляет 30-70 см, однако, он должен соответствовать уклону крыши. Чем больше угол наклона кровли, тем меньше снега скапливается на поверхности ската, тем реже можно крепить рейки обрешетки.
• В районе кровельного свеса, где на крыше крепятся снегозадержатели, а также в районе конькового соединения обрешетку усиливают дополнительными досками. Кроме того, в усилении основания нуждаются места, где активнее всего скапливается снег (ендовы, разжелоба, стыки с вертикальными поверхностями).

Учтите, что для изготовления обрешетки под металлочерепицу лучше использовать обрезную доску или бруски квадратного сечения, обструганные и обработанные антисептическими препаратами. Чем ровнее основание, на которую крепится кровельное покрытие, тем легче его зафиксировать саморезами.

Требования к крепежным элементам

Перед тем, как крепить металлочерепицу, нужно выбрать правильные и качественные крепежные элементы. Фиксация стальных профилированных листов к обрешетке выполняется с помощью саморезов, которые при завинчивании высверливают отверстие в материале за счет заточенного, острого кончика. При этом для качественного крепления необходимо использовать крепеж, соответствующим критериям:

1. Для фиксации металлочерепицы применяют специальные кровельные саморезы, которые изготавливаются из оцинкованной стали. Такой крепеж стоит дороже, однако, он не ржавеет при контакте с водой, за счет чего покрытие служит дольше.
2. Саморезы для кровельной стали снабжаются резиновыми или латексными оголовками и прессшайбами. При закручивании они расплющиваются, за счет чего надежно гидроизолируют крепежное отверстие от проникновения воды.
3. Цвет саморезов подбирают под оттенок металлочерепицы, чтобы они сливались с кровельным полотном, а не выделялись.

Обратите внимание! Чтобы надежно закрепить лист металлочерепицы на крыше, необходимо использовать кровельные саморезы, длина которых на 1-3 мм превышает суммарную толщину кровельного материала и гидроизоляции.

Количество точек крепления

Даже у многоопытных профессиональных мастеров возникают споры, сколько точек крепления нужно, чтобы прочно прикрепить лист металлочерепицы к обрешетке. На этот счет, как говорится, сколько людей, столько и мнений. В этой ситуации не работает проверенный принцип «чем больше, тем лучше», так как таким образом можно только деформировать лист. Производители при фиксации металлочерепицы советуют придерживаться следующих норм:

• На каждый квадратный метр площади кровли необходимо 8-12 кровельных саморезов.
• Доборные элементы крепятся 3-5 саморезами на погонный метр.
• Металлическое покрытие в районе торца и кровельного свеса нужно прикреплять к каждой рейке обрешетки, то есть каждые 30-40 см.
• Также увеличивают количество точек крепления в сложных конструктивных элементах кровли – ендовах, разжелобках, местах примыкания покрытия к вертикальным поверхностям.

Считается, что саморезы при фиксации металлической кровли должны закручиваться в центр рейки обрешетке. В любом случае, точка крепления должна располагаться дальше, чем 1,2-2 см от края доски.

Схема фиксации

Правильная схема крепления металлочерепицы саморезами гарантирует надежную фиксацию кровельного покрытия на поверхности ската, которая не ослабнет при интенсивных ветровых нагрузках. На каждом квадратном метре кровельного материала должно располагаться не менее 8 равномерно распределенных точек крепления согласно следующим правилам:

1. Саморезы вкручивают строго под прямым углом к поверхности кровли, чтобы прессшайба закрыла крепежное отверстие.
2. Нельзя закручивать кровельные саморезы до упора чтобы не деформировать покрытие. Нужно оставлять зазор в 0,5-1 мм между шляпкой крепежного элемента и поверхностью материала.
3. Саморезы закручивают на расстоянии 10-15 мм от штамповочной линии между гребнями металлочерепицы.
4. В местах, где один лист металлочерепицы перекрывается вторым, саморезы закручиваются сразу в оба слоя кровельного материала, так чтобы между ними не было зазора, куда может проникнуть вода.
5. Крепление металлочерепицы начинается с правого нижнего края ската, а заканчивается креплением конька.

Важно! Если крыша имеет небольшой уклон, то нахлесты между листами и места привыкания к вертикальным поверхностям промазывают силиконовым герметиком, которые предотвращает проникновение под кровельный материал воды.

Видео-инструкция

При неправильной установке черепичного покрытия, срок службы такой крыши значительно уменьшается. Предлагаем рассмотреть, как производится крепление металлочерепицы к обрешетке саморезами, схема установки листов, а также как осуществляется монтаж торцевой планки (ветровой).

Принцип монтажа черепицы

Установка этого кровельного покрытия производится при помощи стандартных строительных саморезов. Использование гвоздей крайне нежелательно, ведь при ударных нагрузках слои металлической черепицы распадаются, из-за чего строительный материал разрушается.

Фото — Система установки металлочерепицы

Кровельные саморезы применяются для установки профнастила, досок, металлочерепицы и прочих материалов. Внешне они представляют собой стальные шурупы, часто выполненные из легированного материала. Поверхность шурупов покрыта слоем цинка, для лучшего противостояния коррозионным процессам. Голова у шурупов имеет шестигранную форму. Благодаря такое геометрии изделия, нагрузка по поверхности листа металлочерепицы распределяется равномерно.

Фото — правильное и неправильное крепление металлочерепицы

Под головкой обязательно располагается плоское кольцо, прокладка. Эта деталь защищает поверхность крыши от царапин и появления коррозии. Также благодаря прокладке на кровле не образуются впадины или вмятины после установки покрытия. Саморезы можно выбирать с различным металлическим сплавом, цветом, размером головки и длиной. Все эти параметры нужно согласовывать с инженером, который производи расчет крыши. Но особое внимание всегда уделяйте шайбам, они обязательно должны выполняться из прочного резинового соединения.

Фото — саморез для кровельных работ

Срок годности креплений, как и у металлочерепицы, находится в пределах 50 лет. При этом очень важно строго следить за прокладкой. Если шайба изготовлена из некачественного материала, то металл под ней начнет ржаветь раньше обозначенного производителем срока, из-за чего возможно повреждение всей поверхности кровли.

Фото — схема установки металлочерепицы

Как правильно крепить

Когда Вы уже определились с материалом и закупили крепежные изделия, можно начинать монтаж кровельного материала. Чтобы своими руками произвести правильное крепление металлочерепицы на кровлю, Вам нужно воспользоваться советами профессиональных строителей:

1. Следите, чтобы во время крепления шайба находилась в прямом положении, не была пережатой и не выдавалась вверх;
2. Для того чтобы ровно установить металлочерепицу на обрешетку, нужно использовать ориентиры. Не всем удобно на каждом листе размечать места установки шурупов, многие профессиональные строители советуют ориентироваться по предыдущей ступеньке металлической черепицы. Отступая от неё на пару сантиметров, Вы обеспечит простой и красивый монтаж материала;
3. Работайте шуруповертом – это значительно ускорит процесс монтажа;
4. Закручивайте саморезы в нижние части волны; при установке крепежей на гребне, Вы можете не доставать шурупом до обрешетки, что повлечет к уменьшению жесткости кровли;
5. Саморез должен входить в каркас крыши как минимум на два сантиметра. Это очень важно как для жесткости поверхности, так и для её герметичности. При такой подаче Вы закроете отверстия, в которые вкручивались саморезы с шайбами, и обеспечите сухость подкровельного пространства.;
6. Тщательно проверяйте все узлы соединений, иначе при порывах ветра они буду сильно стучать по крыше и даже могут оторваться и нанести ущерб.

Инструкция как крепить металлочерепицу :

1. Установите первый лист металлической черепицы ровно по отношению к торцевой планке. Именно по этой части крыши производится равнение;
2. После, при помощи шуруповерта, соедините покрытие и стропила. Очень важно, чтобы саморез заходил в стропильную доску на глубину от 2 сантиметров. Для этого выбирайте шурупы с длиной от 60 миллиметров;
3. На любом металлическом гофрированном покрытии нужно крепить до 8 штук саморезов. Меньшее количество повысит вероятность снижения прочности крепления, а большее значительно снизит жесткость;
4. Листы металлочерепицы монтируются по направлению от основания к коньку или вершине решетки;
5. По окончанию работы обработайте места соединения саморезов и кровельного покрытия специальной мастикой. Это поможет защитить их от коррозии при повреждении поверхности металлочерепицы. Перед тем, как купить такое средство, обязательно проконсультируйтесь с продавцами-консультантами. Некоторые виды лакокрасочных материалов вредят полимерному верхнему слою черепицы, снижая его сопротивление агрессивным внешним факторам.

Существует несколько секретов, которые помогают при монтаже металлочерепицы. Например, для идеальной ровности карнизной планки важно качественно монтировать самый первый ряд листов. Именно от его геометрической точности зависит параллельность прочих листов.

Узлы крепления металлочерепицы должны находиться по отношению к кровле под прямым углом. Такая схема помогает обеспечить герметичность и долговечность соединения. Также благодаря таким соединениям, по прогонам образовывается зубчатая поверхность (каскад), которая препятствует падению снега с поверхности кровли.

Видео-инструкция по креплению черепицы

Скрытое крепление

Сейчас довольно часто используется также металлочерепица со скрытым замком, например, Монтеррей. Она считается более эстетичной, но и процесс более трудоемкий. Для такой установки требуется специальная металлочерепица, которая оснащена особыми держателями.

Фото — Мметаллочерепица со скрытым креплением

Порядок крепления металлочерепицы со скрытым соединением:

1. Установить на обрешетку держатели, которые будут служить опорой для листов черепицы. Их нужно монтировать на самую первую балку карниза. Оптимальный шаг держателя по стропилам 250 мм;
2. Теперь не используя дополнительно винтов, зацепите лист металлочерепицы за держатель и слегка придавите его до щелчка. При правильном расположении первого ряда остальным не понадобится подгонка или выравнивание;
3. Для установки дальнейшего покрытия, Вам понадобятся саморезы. Их нужно крепить на крыше в специальных местах, обозначенных впадинами на листах металлической черепицы;
4. После этого идет ряд черепицы, который крепится при помощи специальных «замков» Z-lock. Они расположены в обозначенных участках, их местоположение отмечено специальными пометками, которые Вы сможете найти в инструкции к конкретной марке покрытия для кровли;
5. После этого осуществляется стандартное крепление конька металлочерепицы.

Фото — Металлочерепица с замком z-lock

Нужно отметить, что данный способ установки покрытия на кровлю является более практичным и безопасным, нежели стандартный монтаж саморезами. Минимальное использование болтов позволяет значительно продлить срок эксплуатации крыши, обеспечить нужную жёсткость и прочность покрытия. Продажа таких материалов производится в фирменных магазинах.

При таком варианте установки, точность крепления деревянной ветровой планки металлочерепицы также очень важна. Стоит помнить, что перед началом кровельных работ необходимо установить желоба водосливов и прочие элементы водостока. Для красоты фасадов советуем после окончания работ закрыть открытое пространство снизу планками.

Фото — снегозадержатели на крыше

Но при этом, крепление снегозадержателей на металлочерепицу осуществляется после установки листов. Технология простая: в определенных местах нужно делать в кровле отверстия, после чего установить на него с помощью шуруповерта доборные элементы. Так можно произвести монтаж кровельного материала на крышу дома, гаража или веранды.

Во многом превосходит другие типы кровельного покрытия, такие как шифер, оцинкованная жесть, битумная черепица и проч. Укладку материала обычно доверяют специалистам, но при желании можно выполнить монтаж металлочерепицы своими руками.

Достоинства материала

К сильным сторонам металлочерепицы относятся:

К недостаткам можно отнести лишь повышенную шумность при атмосферных осадках, но это можно решить путем монтажа слоя стекловаты.

Покрытие кровли металлочерепицей начинается с расчетов.

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Помимо самой металлочерепицы, в комплект входят также:

• планки из стали длиной в 2 м;
• стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11ᵒ.

Этап 2. Подготовка всего необходимого

Для монтажа черепицы необходимо следующее оборудование:

• ножницы по металлу;
• стремянка;
• электродрель;
• длинная рейка;
• шуруповерт;
• монтажная лента;
• измерительный прибор;
• молоток;
• маркер;
• средства индивидуальной защиты (рукавицы, пластиковые очки).

Также потребуются такие расходные материалы:

• гидроизоляция;
• черепица;
• кровельные планки;
• аэроролик;
• планки для торцов и конька;
• декоративные накладки;
• саморезы, шайбы-уплотнител и к ним;
• доски 2,5х10 см;
• направляющая доска.

Этап 3. Основание

Как отмечалось ранее, металлочерепица весит немного, поэтому в усиленном основании не нуждается – потребуется обычная обрешетка из деревянных реек. Шаг обрешетки должен рассчитываться по размерам черепицы, чтобы при монтаже не вгонять саморезы в пустоту.

Этап 4. Термоизоляция

Термоизоляция необходима не только для предотвращения теплопотерь, но и для защиты от шума дождя. Вначале стропила покрываются пароизоляционным материалом (к примеру, «Изоспаном» или «Ютафолом»). Далее укладывается утепляющий слой (толщиной не более 25 см), укрывается антиоксидантной пленкой и крепится к стропилам деревянными брусками.

Важно! Материал между брусками должен немного провисать (примерно на 2 см), чтобы конденсат стекал только в водосток.

Этап 5. Монтаж черепицы. Основные правила

1. может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
2. В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
3. Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
4. В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

Этап 6. Отдельные элементы

Шаг 1. Торцевые планки фиксируются внахлест (порядка 2 см). Размер волны подгоняется к ширине ската, иначе гребень может уложиться на фронтон.

Шаг 2. Добавляется кровельная планка, далее между ней и листом материала укладывается дополнительный уплотнитель.

Шаг 3. При обустройстве труб или окон, которые находятся ниже конька, берутся листы с одним модулем – по две штуки для каждого элемента конструкции.

Шаг 4. При покатых скатах между материалом и коньковой планкой устанавливается аэроролик, который предотвратит проникновение атмосферных осадков под конек.

Шаг 5. Конек фиксируется на планках, расположенных на торцах конструкции. Это нужно сделать с таким расчетом, чтобы он выступал на 2-3 см. В случае с плоским коньком все элементы крепятся внахлест, а если он полукруглый, то только согласно линиям профиля.

Также стоит отметить, что планки коньков при необходимости можно сгибать и разгибать, чтобы те повторяли угол наклона кровли.

Этап 7. Обустройство ендовы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Важно! Если были допущены ошибки, то крепление будет находиться в иных местах и, как следствие, на поверхности образуются зазоры, через которые кровля будет протекать.

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

Черепица

Видео – Укладка металлической черепицы

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается .

Шаг 3. Сооружается карнизная система.

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Важно! Недопустимо, чтобы дистанция между обрезанными угловыми листами, установленными возле «хребта», была больше 10 см.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Особенности ухода за материалом

Как уже говорилось, металлочерепица покрыта полимерным слоем, который защищает от коррозии. Но постоянное воздействие ультрафиолета, атмосферных осадков и пыли рано или поздно становится причиной разрушения защитного слоя. Именно поэтому металлическую кровлю следует регулярно чистить.

1. Грязь и сухие листья смываются влажной ворсистой щеткой.
2. Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
3. Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
4. Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
5. Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил прослужит порядка 50 лет.

Стандартная металлочерепица является профилированными листами оцинкованной стали, которые имеют двухстороннее полимерное покрытие и обладают отличными эксплуатационными свойствами. Монтажные работы с использованием металлочерепицы отличаются некоторыми нюансами, среди которых немаловажным фактором является правильно выполненная обрешётка.

Установка обрешётки

Под металлочерепичное покрытие представляет собой основание для непосредственного монтажа кровельного покрытия. В соответствии с весом этого кровельного материала, монтажу металлочерепицы должно предшествовать образование надёжного и довольно прочного настила.

Основные этапы монтажа обрешётки:

• подбор стропильного бруса с сечением не менее 5х15 сантиметров, а для обрешётки – использование досок с сечением 2,5х10 сантиметров. Контробрешётка выполняется из доски с сечением 2,5х5 сантиметров;

• укладка стропил выполняется с оптимальным шагом в 60-90 сантиметров;

• крепление начальной доски по длине карнизного свеса. Толщина стартовой доски должна быть на 1,5 сантиметра больше последующих досок, что позволит компенсировать разницу в уровнях опорных точек металлочерепичных сегментов;

• расстояние между металлочерепичными досками составляет от 35 до 45 сантиметров;

• корректность расстояния между стартовой и последующей досками обрешётки проверяется дощатыми обрезками;

• вся разметка основывается на показаниях рулетки;

• следующим этапом крепятся торцевые и коньковые планки;

• ветровая доска монтируется выше обрешётки и соответствует высоте листа металлочерепицы;

• надёжное крепление конька основывается на монтаже дополнительных досок с сечением 2,5х10 сантиметров в точках его присоединения.

Какими и как правильно вкручивать саморезы

Несмотря на популярность металлочерепицы, не все потребители знают, какие крепёжные элементы используются при монтаже кровельных листов. Крепление листов выполняется посредством саморезов, которые отличаются наличием шайбы с эластичным уплотнителем. Положительным моментов является возможность подобрать цвет крепёжных элементов в тон основному кровельному покрытию.

Особенностями крепления листовой металлочерепицы является крепление кровельных саморезов в нижний сегмент волны, в точке примыкания металла к обрешётке. Крепёжные элементы должны входить на двадцать миллиметров в каркас обрешётки.

Однако следует следить за тем, чтобы подложка заполняла все пространство между кровельным металлом и головкой крепежа и шайбы. Тщательное соблюдение этого правила позволит получить непроницаемое соединение, основанное на вулканизации подложки. Длина саморезов не должна быть менее 2,8 сантиметра.

Следует учитывать, что первый кровельный лист укладывается по карнизной линии, а монтаж металлочерепицы всегда начинается с левого и нижнего угла кровли. Кроме того, обязательным условием является крепление саморезов снизу вверх, что позволяет верхним листам покрывать нижние.

Схема крепления листов металлочерепицы саморезами

Выполняется достаточно просто, если при его выполнении производить крепление материала по следующей схеме:

• установка карнизной планки;

• монтаж нижней ендовы;

• обустройство внутренних скатных примыканий к трубам дымоходов, стенам и другим вертикальным поверхностям;

• непосредственный монтаж металлочерепичных кровельных листов;

• монтаж верхней ендовы;

• установка верхних примыкающих планок;

• закрепление торцевых планок;

• монтаж коньковых планок и внешних углов;

• установка вентиляционных и проходных элементов;

• обустройство дополнительных элементов безопасности, представленных лестницами, переходными мостиками и снегозадержателями.

Особое внимание следует уделить общим правилам, соблюдение которых позволяет произвести правильный и качественный монтаж кровельного покрытия из металлочерепицы:

• саморезы необходимо вкручивать в нижнем сегменте гребня волны;

• чтобы нивелировать самую большую ветровую нагрузку, которая обычно приходится на край кровельного покрытия, крепежи следует располагать над ступеньками, а саморезы необходимо вкручивать с расстоянием через волну;

• остальные места кровельных листов оснащаются саморезами на минимальном расстоянии от ступеньки, что позволяет сделать саморезы менее заметными;

• для максимально плотного прилегания кровельных листов к обрешётке, центральную часть крепежей необходимо смещать на пять сантиметров в месте образования нахлеста. На верхних кровельных листах такое правило действует рядом с нахлестом, а на нижнем – чуть дальше нахлеста.

Технология и порядок установки узлов кровли

Особенно часто в современных кровельных работах используется установка карнизного узла с выступом листа на пять сантиметров . Такой способ позволяет дождевой воде попадать напрямую в жёлоб, а элементы выполненные из дерева оказываются защищёнными от брызг воды. Согласно типовой инструкции саморезы вкручиваются через волну с отступом в семь сантиметров от штамповочной линии.

Допускается установка этого узла посредством размещения штатного реза металлочерепицы сверху карнизной доски, что удобно при выполнении кровельных работ в условиях ступенчатых карнизов или нарушений кровельной геометрии на данном участке крыши.

Крепление коньковой планки осуществляется посредством саморезов в самых верхних точках металлочерепичных листов . Шаг между крепежами не должен превышать 80 сантиметров. Все места крепления следует располагать с одинаковым промежутком в обрешётке, что позволит не допустить деформацию коньковой планки при затягивании саморезов.

При креплении торцевой части скатов следует смонтировать крепежи на каждой волне кровельного материала в местах штатных точек . Для крепления торцевой планки высшие точки каждого листа металлочерепицы фиксируются через волну с шагом между креплениями не более 80 сантиметров.

Подробнее как правильно вкручивать саморезы самостоятельно смотрите в видео.

Необходимость дополнительного крепления саморезами

Основная задача использования дополнительных крепежей заключается в обеспечении противодействия значительным ветровым нагрузкам, что всегда требует обеспечения креплений повышенной надёжности на самых значительных участках.

Крепление дополнительных саморезов для закрепления металлочерепичных листов между собой:

• саморезами по волнам;
• саморезами по рядам.

Крепление металлочерепичных листов саморезами к обрешётке:

• по карнизной линии;
• по коньковой линии;
• по торцевой линии посредством саморезов производится фиксация кровельных листов на досках.

Особенности монтажа со скрытым креплением

Самым популярным способом крепежа металлочерепицы является скрытое крепление, которое подразумевает использование саморезов с пресс-шайбой. Вследствие того, что крепеж не будет заметен со стороны, допускается использование неокрашенных оцинкованных саморезов.

Главное отличие такого монтажа со скрытым креплением заключается в том, что нет необходимости обустраивать сквозные отверстия в листах кровельного материала. Весь процесс вкручивания крепежа производится в специальные пазы. Для соединения отдельных кровельных листов между собой служат специальные зацепы, крепящиеся на монтажные выступы.

В результате такого крепления саморезы бывают скрыты под последующим металлочерепичным листом. Особенностью металлочерепичного покрытия, выполненного с применением скрытого крепления является возможность получить кровельное покрытие, отличающееся высокой степенью прочности и герметичности.

Подводим итоги

• если монтажные работы начаты с левой части конструкции, то все кровельные листы после закрепления следует заводить под крайнюю волну предыдущего кровельного листа;

• после закрепления посредством самореза стартового листа около конька, следующий лист укладывается для получения в нижней части идеально ровной линии. Фиксация получившегося нахлеста производится посредством одного самореза по волновому гребню;

• для крепления металлочерепичных листов на уровне внутренних стыков следует применять стандартные планки для разжелобки. Необходимо контролировать размер нахлеста, которы не должен превышать пятнадцать сантиметров;

• чтобы выполнить правильное крепление следует ввинчивать короткие саморезы в нижний сегмент волны;

• ввинчивание кровельных саморезов в верхний волновой сегмент способствует недостаточно плотному прилеганию шайбы к металлу и снижению герметичности кровельного покрытия.

Использование металлочерепицы позволяет создать прочную и красивую кровлю, которая требует минимального обслуживания. Монтаж металлочерепицы при этом не отличается своей сложностью, что позволяет самостоятельно выполнить этот тип работ. В данной статье мы поговорим о том, как правильно крепить металлочерепицу.

Общие сведения о металлочерепице

Металлочерепица — это материал для кровли, который изготавливается из стальных листов с нанесением специального полимерного покрытия. Благодаря особой технологии штамповки, полученные листы приобретают вид натуральной глиняной черепицы.

В лексиконе строителей приняты следующие определения:

• «волны» — поперечные ряды профиля черепицы;
• «ряды» — продольный профиль;
• «шаг черепицы» — расстояние между рядами.

На рынке наиболее распространенным вариантом металлочерепицы являются листы с шириной 1180 мм, при этом рабочий габарит составляет 1100 мм. Остальные 8 см используются для создания нахлеста. В большинстве случаев шаг металлочерепицы составляет 350 мм, но можно и других размеров.

В 5 см от края штамповки находится нижний рез. Длина же отрезка между верхним краем листа и верхним резом зависит от самой длины листа. Наиболее распространенные марки черепицы имеют фигурный срез, который располагается на 5 мм ниже линии штамповки.

Для успешного завершения крепежных работ, кроме самой металлочерепицы, необходимо приобрести следующее:

Общие правила крепления металлочерепицы

Рассмотрим общие принципы того, как крепить металлочерепицу на крыше:

Также начинающие строители часто допускают ошибку в закреплении листов металлочерепицы. Так, вместо ввинчивания коротких саморезов в нижнюю точку волны, саморез ввинчивается в верхнюю точку. Как результат, шайба прилегает к металлу недостаточно плотно и, таким образом, снижается герметичность кровли.

В общем случае не представляет собой особых сложностей. Но все же необходимо принимать во внимание правила крепежа металлочерепицы и рекомендации производителя. И тогда вы собственными руками сможете создать кровлю не хуже той, что изображена на фото.

Как правильно крепить металлочерепицу саморезами. Инструкция по монтажу металлочерепицы Схема крепления саморезов уникальных для металлочерепицы

В современном строительстве одним из самых популярных материалов для создания кровли является металл. Свою популярность он заслужил благодаря своей прочности, долговечности, хорошему внешнему виду и приемлемой стоимости. Кроме того, его легко установить, если соблюдать основные правила. Главное правильно и правильно закрепить материал, от которого в дальнейшем будет зависеть надежность всей конструкции.

Читайте также как сделать

Почему металлическая кровля популярна?

Металлочерепица представляет собой профильный оцинкованный лист из стали, обработанный снаружи несколькими слоями полимерного покрытия. По внешнему виду он похож на керамический, а благодаря своей надежности идеально подходит для использования в нашем климате.

Типы металлочерепицы определяются по нанесенному на ее поверхность защитному слою:

• Пурал. Его толщина составляет около 50 микрон.Это покрытие устойчиво к коррозии, выцветанию и механическим воздействиям. Пурал наиболее сбалансирован по толщине, радует глаз и продается по доступной цене, что делает его достаточно популярным у строителей.
• Полиэстер. Его толщина составляет около 30 микрон. Он может быть обычным и матовым. Обычный имеет низкую цену и высокую износостойкость, а матовый – высокую стойкость цвета. Обычно пользователи выбирают однотонный полиэстер, хотя иногда в зданиях матовый выглядит более выигрышно.
• Пластизол.Это самое толстое покрытие – до 200 микрон. Если вы хотите сделать качественную кровлю крыши, то лучше выбрать пластизоль – практичное и прочное покрытие, которое прослужит максимально долго.

Также при покупке следует узнать, какое оборудование использовалось при изготовлении материала, так как качество металлочерепицы зависит от используемого прокатного стана.

Типы металлочерепицы

Тип металлочерепицы влияет на выбор ее крепления к обрешетке.Разные виды металлочерепицы имеют разную геометрию ступеней и глубину, поэтому и работают с листами по-разному. По этому параметру можно выделить семь видов материала. См. также .

1. Монтеррей. Самый популярный и известный тип, используемый более тридцати лет. Имеет низкие и пологие изгибы волн. Наилучшее качество у финского монтеррея, который по геометрической форме напоминает натуральную черепицу. Главное, чтобы он был достаточно легким и прочным.
2. Модерн. По сути, это разновидность Монтеррея, но с другой формой волны — угловатой, а не круглой. У него стандартные характеристики, но свой неповторимый вид.
3. Джокер. Этот вид имеет правильную волну плитки с закругленной подошвой и гребнем.
4. Андалусия. Это покрытие недавно появилось на рынке. Изготавливается на специальном оборудовании сразу со встроенными скрытыми креплениями.
5. Каскад. Достаточно популярное покрытие по форме напоминает плитку шоколада.Его отличительной чертой является большая ширина плитки, что значительно упрощает процесс укладки. Таким образом, этот тип на сегодняшний день является самым экономичным среди других. В тех случаях, когда крыша имеет сложную форму, обычно приобретается именно Каскад. Ее строгие прямолинейные формы делают такую ​​металлочерепицу наиболее удобной для обустройства кровли.
6. Шанхай. На форму этой металлочерепицы повлияли восточные мотивы. Оно и понятно: этот вид попал на наш рынок из восточных стран.
7. Банга. Еще один новый вид. Имеет привлекательную волнистую геометрию, напоминающую аккуратно уложенные половинки трубы. Материал Bang отличается от остальных самой высокой высотой волны.

Инструменты для установки

В работе вам понадобится:

• молоток;
отвертка
• ;
• длинная плоская рейка;
• шнур, маркер и рулетка;
силиконовый герметик
• и пистолет для него;
• также необходим инструмент для резки материала – это может быть болгарка с тонким твердосплавным диском или ножницы по металлу (электрические, ручные или перфорированные).

Какие винты использовать?

Крепление металлочерепицы осуществляется с помощью специальных кровельных саморезов. Это оцинкованные винты с шестигранной головкой. Обычно их окрашивают в разные цвета, подходящие под цвет покрытия. На их наконечнике имеется сверло, а также они снабжены уплотнительной шайбой.

Шурупы важно брать качественные, чтобы срок их службы был равен сроку службы кровли. Довольно часто неопытные строители приобретают простой крепеж и усовершенствованное полимерное покрытие, способное прослужить пятьдесят лет, что впоследствии оборачивается проблемами при эксплуатации.Происходит это потому, что в некачественных саморезах вместо пропиленовой резины в качестве материала уплотнительной шайбы используется обычная резина. Низкочастотная резина высыхает из-за воздействия ультрафиолета и перепадов температуры, а через несколько лет просто крошится, становясь хрупкой.

Важные правила работы

• Режущим инструментом могут быть ножницы по металлу или циркулярная пила. Болгарку следует использовать не всегда: она способна разрушить защитный слой при резке, что снизит коррозионную стойкость материала.
• При укладке металлочерепицы в качестве крепежа и фиксации ее на деревянных досках используйте кровельные саморезы с шестигранной головкой с резиновой прокладкой в ​​комплекте. Они должны соответствовать цвету материала.
• Саморезы крепятся только перпендикулярно поверхности деревянных планок.
• При работе отвертки следует ограничивать крутящий момент. Это поможет избежать деформации прокладки, проворачивания самореза в обрешетке и недостаточной герметизации отверстия. Перед началом работы необходимо отрегулировать этот рабочий параметр на инструменте, так как по завершении закручивания прокладка должна быть немного сжата.Обязательно проверьте, насколько закручен каждый крепеж.
• Ориентировочное количество саморезов – 10 штук на квадратный метр, а также, если требуются аксессуары, еще три самореза на погонный метр.
• Работать необходимо в обуви с мягкой подошвой. Следует наступать на прогибы «волн», чтобы не повредить материал.
• Если были обнаружены повреждения полимерного слоя или царапины на металлическом листе, то лучше сразу покрасить проблемный участок.Для этого используется краска из баллончика подходящего цвета. То же самое проделывают со всеми надрезами на листах.
• Листы крепятся так, чтобы каждый последующий закрывал замок предыдущей волны.
• Начат монтаж крыши с учетом формы крыши. Если он вальмовый, то начинают с самой высокой точки конька по обеим сторонам склона. Если крыша двускатная, то начинают с торцевой части.

Крепим листы металла к обрешетке правильно

Обрешетка представляет собой конструкцию из деревянных досок одинакового размера.Он монтируется на определенном расстоянии, которое должно соответствовать шагу используемой металлочерепицы. Те доски, которые расположены у карниза и под коньком, должны быть толще. Здесь обязательное расстояние между досками уже не выдерживается.

При креплении листов материала к скату крыши саморезы закручивают по линии, которая находится на десять сантиметров ниже линии штамповки между коньками. При правильно сделанной обрешетке саморезы можно вкрутить в любое штатное место, так как там всегда присутствует доска.

Металл укладывается на доски без технологического зазора, чтобы гарантировать высокую надежность и полное прижатие листов к обрешетке без возможной деформации материала. При этом крепежи останутся незаметными, так как их скроют созданные «ступеньки».

Методы соединения листов

При монтаже используются разные способы соединения: рядами или волнами. Если стыковку делать по волнам, то это помогает защитить плоскость кровельного материала от влияния бокового ветра, и с виду скат будет сплошным и равномерным.При этом все саморезы в каждом ряду вкручиваются ниже линии штамповки, а возле конька прикручиваются к внешнему краю самого верхнего листа.

Когда стыковка выполняется рядами, то она выполняется на досках ступенчатой ​​обрешетки, то есть крепления размещаются на доске в каждой волне. Крепления распределяются равномерно по всей площади ската. Двигаться нужно от карниза к коньку. Фиксацию производят в каждую третью волну, сдвигая одну волну листа в любую сторону, когда необходимо перейти на следующий ряд, чтобы продолжить крепление.

Крепление листов по линии карниза

Довольно часто можно встретить образование карнизного полотна, когда полотно выступает за край примерно на пятьдесят миллиметров. В этом случае после дождя вся вода будет уходить прямо в желоб, а деревянные элементы конструкции не пострадают от брызг, поэтому прослужат очень долго. При этом шурупы вкручиваются через одну волну, делая это на семьдесят миллиметров выше линии штамповки.

При этом нижние волны не должны опускаться. Поэтому их крепят к доске, толщина которой на двадцать миллиметров больше толщины остальных досок. Между центром карнизной доски и центром первой подножки расстояние будет 250 миллиметров, если ширина была 100 миллиметров.

Кроме того, этот узел может быть выполнен таким образом, что обычный срез металлочерепицы находится поверх карнизной доски. В этом случае дождевая вода будет попадать в желоба прямо из него.Обычно этот способ применяют, если кровельное положение сложное, предстоит сделать ступенчатый карниз или нарушена геометрия кровли.

Прикрепляем металлочерепицу к торцу пандуса

В первую очередь листы металлочерепицы закрепляются в штатных местах в каждой волне материала по торцевой линии ската кровли. После этого фиксируется торцевая пластина: для этого ее закрепляют в самой верхней точке каждого листа через одну волну материала. Шаг между креплениями должен быть не более восьмидесяти сантиметров.

Крепление металлочерепицы при подходе к коньку

Обрешетка в верхней части конструкции заканчивается коньковой опорной доской. При креплении к нему металлочерепицы обязательно нужно установить дополнительную коньковую доску так, чтобы между досками соседних скатов образовался зазор в восемьдесят миллиметров и более. Этот зазор важен при организации кровельной вентиляции.

Для приведения конькового бруса к торцевой секции конструкции необходимо установить над брусом опорную доску.Он должен быть на двадцать миллиметров толще остальных. Это не позволит коньку утонуть.

Закрепить коньковую планку саморезами в самых высоких точках кровельного материала. Между креплениями выдерживается расстояние до восьмидесяти сантиметров. Точки фиксации необходимо расположить на равном расстоянии, чтобы не было деформации хребта при закручивании шурупов.

• Для облегчения работы нужно соблюдать простое правило: начиная работу с левого края конструкции, каждый закрепленный лист нужно подводить под волну предыдущего листа.
• Закрепив первый лист саморезом у конька, второй следует уложить так, чтобы в нижней части получилась идеально ровная линия.
• Уплотнительные планки необходимо устанавливать на стыке поверхностей кровли, если она имеет шатровую форму, а также на коньке. Лента прибивается к профилю, а защищаемый стык или конек закрывается бруском. При использовании материала для гидроизоляции нет необходимости в дополнительном уплотнении.
• В месте внутреннего стыка рекомендуется использовать стандартную водосточную планку.Нахлест более пятнадцати сантиметров не допускается. Получившийся шов необходимо загерметизировать.
• Коньковый брус устанавливается только после завершения всех работ по креплению металлочерепицы.
• В местах с напусками и сквозными отверстиями используется специальный герметизирующий состав, обычно силиконовый.

Если вы знаете, как крепить металлочерепицу с соблюдением всех правил и технологий, то можете быть уверены, что дом получит надежную и красивую защиту от любых атмосферных воздействий.

На сегодняшний день металлочерепица является самым распространенным кровельным материалом. Крепить его листы совсем не сложно даже своими руками. Однако нужно знать, что только при условии грамотного и качественного крепежа можно получить крышу, которая надежно прослужит до нескольких десятков лет.

Монтаж металлической кровли заключается в креплении листов к обрешетке. В этом случае важно не только подобрать качественный крепеж, но и чтобы схема крепления металлочерепицы саморезами была правильной., грамотный монтаж может обеспечить такой кровле полувековой срок службы.

Знакомство с саморезами

Выполнить с помощью кровельных саморезов.
Использовать для этих целей гвозди крайне нежелательно, так как ударопрочность металлочерепицы недостаточно высока и под действием нагрузок такого рода строительный материал расслаивается.

Внешне это обычные винты, но изготовленные из легированной или нержавеющей стали.Настоящий саморез также должен иметь антикоррозийное покрытие, как правило, из слоя цинка. Все это важные составляющие эффективной стойкости крепежа к коррозионным процессам.

Шестигранная форма головки способствует равномерному распределению нагрузки по поверхности плитки. Так как, кроме своего прямого назначения, она должна еще и герметизировать монтажное отверстие, поэтому под шайбу должна быть предусмотрена уплотнительная прокладка в виде плоского кольца. Казалось, ничем не примечательное кольцо выполняет сразу несколько функций:

• защищает от царапин, а значит, и ржавчины;
• от образования впадин или вмятин после укладки покрытия;
• закрывает отверстие для застежки.

Эта небольшая деталь находится под постоянным воздействием суточных перепадов температур, осадков, ветра, поэтому для ее изготовления необходимо использовать качественный материал. Наилучшим вариантом, как показала практика, является резина EPDM, которая устойчива к вышеперечисленным негативным факторам и не теряет своей эластичности в течение достаточно длительного периода.

Шайбы кровельные выпускаются разных цветов и при правильном креплении металлочерепицы саморезами совершенно не будет выделяться на фоне покрытия.

Конечно, купить саморезы несложно, но имейте в виду, что многие известные производители предлагают оригинальные саморезы собственного изготовления. Как правило, они поставляются в комплекте. В случае отказа от приобретения приставного крепежа покупатель не получает гарантию на купленный кровельный материал. .

Размер

Существует несколько размеров крепежных винтов. Их выбор зависит от назначения застежки.Следует отметить, что кровельные шурупы группируются по металлу, металлу или дереву. Назначение элемента легко определить по маркировке на головке.

Как правильно крепить металлочерепицу

Крепление саморезами имеет свои нюансы. В первую очередь это касается крутящего момента отвертки. Его нужно ограничивать, резиновую прокладку нельзя сильно сжимать, и вот почему. При недостаточном крутящем моменте не будет обеспечена необходимая степень уплотнения; если она слишком высока, шуруп может провернуться в обрешетке, что может вызвать нежелательное ослабление крепления.К тому же это приведет к деформации прокладки, и покрытие раньше выйдет из строя.

Важен и следующий момент – направление креплений. Саморезы крепятся строго под прямым углом к ​​обрешетке в месте изгиба волны.

Правила крепления листов

При среднем количестве шурупов 8-10 шт/м 2 необходимо. Крепежи по нижнему краю каждого из листов вкручиваются в прогиб профиля через волну.Затем по рядам в шахматном порядке располагаются следующие застежки, соблюдая тот же шаг – через волну.

Если в проекте предусмотрены доборные элементы, или крыша имеет нестандартную конфигурацию, то схема крепления и количество материала, скорее всего, изменятся.

Этот порядок крепления сохраняется для всех нахлестов, кроме бокового нахлеста, где крепление выполняется в гребне волны.

• Коньковый брус крепится специальными шурупами через волну.
• Торцевая пластина крепится с шагом 50-60 см.
• При креплении аксессуаров используется 3 винта/пог. м. Их закрепляют с шагом 0,35 м в поперечной волне. Если крепление выполняется по скату, то метизы вкручиваются в верхний конек. Процесс продолжается шаг за шагом через волну.

В процессе крепления необходимо удалить с поверхности мягкой щеткой всю стружку, так как она достаточно быстро заржавеет и испортит внешний вид покрытия.

Оплата

Рассчитаем, сколько саморезов нужно для металлочерепицы. Чтобы узнать их общее количество, будем исходить из того, сколько их на листе.

Допустим, площадь крыши 150 м 2 , а для обрешетки использовались бруски сечением 0,3х15 см. Размеры ската 102 х 77,5 см. При этих предположениях потребуется установить 40 листов. Уже было отмечено, что при креплении листа к обрешетке используются метизы соответствующих размеров – 4.8 на 20, 30 или 50.

• При креплении стыков рядов потребуется примерно 6 элементов крепления, что в сумме составит 120 саморезов.
• Боковые стыки кровельных листов по длине фиксируются 21 саморезом на каждый стык. В результате получается 378 креплений формата 4,8 х 20.
• Если исходить из расчета три самореза на лист, то для крепления металлочерепицы по линиям карниза и конька потребуется еще 120 метизов.
• Осталось добавить еще 88 винтов, скрепляющих концевые стропы, так как обычно требуется 22.
• Если следовать рекомендациям производителей, то на каждый лист понадобится еще как минимум 5 штук, то есть всего 40х5=200.

Таким образом, для нашей кровли без учета доборных элементов потребуется 528 метизов размером 4,8 на 35.

Металлочерепица – практичный материал, покрытие из этого материала выглядит привлекательно, служит долго.Однако срок службы материала зависит не только от качества купленной металлочерепицы, но и от того, насколько грамотно были проведены монтажные работы. При этом в процессе кровельных работ практически не бывает мелочей и несущественных моментов, каждую операцию нужно проводить правильно. Рассмотрим, как крепить металлочерепицу на крышу, чтобы места крепления оставались герметичными, а само покрытие надежно крепилось к обрешетке.

У начинающих кровельщиков всегда возникает множество вопросов по работе с металлочерепицей.Сама технология укладки металлочерепицы на крышу довольно проста, однако необходимо знать и выполнять требования технологии укладки, чтобы кровельное покрытие не пришло в негодность после первой зимы.

В частности, многих начинающих мастеров интересует, как правильно крепить металлочерепицу саморезами, чтобы покрытие надежно зафиксировалось на обрешетке? Рассмотрим этот вопрос подробнее.

Правила, которые нужно знать, приступая к работе с металлочерепицей

Материал металлочерепицы достаточно прочен, но при неправильной технологии монтажа или неосторожном обращении защитное покрытие может быть повреждено, а это приведет к быстрому разрушению материала.Вот основные правила работы:

• Для кровельных работ необходимо приобрести обувь с мягкой и гибкой подошвой. При движении по поверхности необходимо заходить в места расположения досок обшивки и только в прогиб волны профиля материала.
• Если возникает необходимость разрезать лист металлочерепицы, необходимо использовать ножовку, циркулярную пилу, электролобзик или ножницы для резки металлов. Словом, допускается использование любого инструмента, при работе которого не происходит нагрева и разрушения защитного покрытия материала.

• Для крепления металлочерепицы используется специальный вид метизов – кровельные саморезы. Вкручиваются отверткой со специальной насадкой под граненую головку. Перед началом работы следует ограничить крутящий момент устройства во избежание проворачивания винтов и деформации эластичной прокладки, установленной под головкой винта. Вращение самореза приведет к тому, что крепление будет ослаблено, а деформация прокладки вызовет нарушение герметичности покрытия.

• В процессе работы мастеру необходимо будет контролировать качество вкручивания каждого шурупа. Дело в том, что даже при установленном значении крутящего момента может возникнуть недокрут. Например, если шуруп попал в сучок в доске обшивки.
• Очень важно, чтобы саморез был вкручен строго перпендикулярно поверхности кровли, иначе будет нарушена герметичность соединения.
• Чтобы предварительно прикинуть, сколько саморезов потребуется, нужно знать общую площадь кровли.Как правило, на каждый квадратный метр берется 10 шурупов.

Как правильно крепить листы металла к обрешетке?

Металлочерепица укладывается на предварительно собранную обрешетку. Соберите эту конструкцию из досок одинакового размера и равного шага.

Совет! Расстояние между элементами в обрешетке зависит от типа материала. Например, при укладке металлочерепицы с популярным профилем Monterrey шаг должен быть 35 см, а если выбран материал с профилем Maxi, то шаг следует увеличить до 40 см.

Собранная обрешетка должна быть ровной и иметь ровную поверхность без прогибов и выступов. Только первая доска конструкции, уложенная по карнизу, должна быть толще; рекомендуется, чтобы он выступал над основной конструкцией на высоту профиля.

Расстояние между стартовой доской обрешетки и вторым элементом уменьшено на 5 см по сравнению с основным шагом конструкции. Укладка более толстой доски вдоль карниза необходима для правильного формирования карнизного свеса покрытия.

В процессе крепления листов к обрешетке необходимо вкручивать саморезы по линии, которая находится на 1-1,5 см ниже линии выштамповки между гребнями профиля. Если обрешетка была установлена ​​правильно, то в прогибе волны металлочерепицы будет доска. При этом сами крепления будут практически незаметны на готовом покрытии, так как головки саморезов будут находиться в тени гребня волны.

Как соединить два листа?

При укладке листы материала необходимо накладывать друг на друга, образуя нахлест.При укладке вертикальных рядов нахлест формируется «по волнам», при укладке горизонтальных рядов нахлест формируется «по ряду».

Для формирования идеального нахлеста лист материала, край которого будет располагаться сверху, немного приподнимают, и начинают укладывать на край уже лежащего на обрешетке второго листа, добиваясь точного совпадения профиль. Листы фиксируют короткими (длиной 20 мм) саморезами, вкручивая их чуть ниже линии штамповки на участке от конька до внешнего края уложенного сверху листа.

Как крепить листы по линии карниза?

При укладке листов по линии карниза необходимо сформировать так называемый карнизный свес. Проще говоря, лист укладывается так, чтобы его поперечный край выступал за край обрешетки на 4-5 см. Это делается для того, чтобы вода, стекающая по кровельному покрытию, попадала прямо в желоб, минуя все деревянные конструкции обрешетки.

При креплении металлочерепицы по карнизу саморезы вкручиваются через одну волну.

Как закрепить материал на подходе к коньку?

В верхней части обрешетка заканчивается коньковой опорной доской. Для того чтобы коньковый брус идеально выводился на торец обрешетки, в качестве опорного элемента, а также на карнизе часто используют более толстую доску.

На конек крыши устанавливаются специальные элементы, которые могут иметь разную форму. Выбирать форму коньковых элементов необходимо с учетом конструкции крыши.Такие элементы крепятся к уже уложенной металлочерепице саморезами длиной 70 мм, вкручиваемыми в самые высокие части профиля.

Торцевая отделка крыши

Для защиты покрытия от ветровых нагрузок и оформления фронтонных концов крыши необходимо установить специальные планки. Для фиксации этих планок используются длинные саморезы.

Со стороны покрытия саморезы вкручиваются в самые высокие точки профиля через одну волну. Со стороны торца устанавливаются саморезы с шагом 50 см.Так как крепления на концах крыши ни с чем не будут перекрываться, стоит заранее сделать разметку и расположить саморезы в одну линию и на равном расстоянии.

Какие винты следует использовать?

Чтобы крепеж получился качественным, необходимо правильно подобрать шурупы. Шурупы для крепления металлочерепицы изготовлены из оцинкованной стали. Головка винта многогранная, окрашена в цвет основного покрытия. Под головкой находится уплотнительная шайба из эластичного материала.

Размеры саморезов

В процессе монтажа кровли потребуются следующие виды саморезов:

• Для крепления листов в местах нахлеста используются саморезы 4,25*20 мм.
• Для крепления обшивки к доскам обшивки необходимы метизы размером 4,28*28 или 4,28*35 мм.
• Для установки конькового и ветрового бруса необходимы шурупы одинакового диаметра и длины 50 и 70 мм.

Очень важно подобрать качественные шурупы, срок службы которых был бы сопоставим со сроком службы металлочерепицы, чтобы из-за некачественного крепежа не пришлось начинать ремонт кровли в пара лет.

Итак, прежде чем браться за кровельные работы, следует научиться крепить металлочерепицу саморезами. Неправильное крепление, использование неподходящих или просто некачественных шурупов могут значительно сократить срок службы покрытия.

Выделяется своей долговечностью, практичностью и привлекательным внешним видом … Покрытие крыши металлочерепицей существенно меняет внешний вид здания, придает дому солидный и элегантный вид.

Изготавливается из стали (реже — из алюминия или меди) толщиной около полумиллиметра, из-за чего вес кровли значительно снижен — по сравнению с шифером — в 2 раза. Материал имеет двойную степень антикоррозионного покрытия – оцинковку и полимерный слой, что надежно сохраняет металл в течение длительного времени.

Попутно с покрытием делаются все необходимые — конек крыши, углы карнизов и окон, ендовы, желоба и т.д. Доступно несколько вариантов цвета, размеры и рисунки профилей разных производителей отличаются друг от дает возможность выбрать наиболее привлекательный вариант.

В этой статье вы узнаете, как правильно крепить металлочерепицу и как крепить металлочерепицу на крышу частного дома.

Для правильной укладки необходимо соорудить металлочерепицу , представляющую собой деревянную подложку в виде решетки или сплошного слоя … Обрешетка имеет несколько функций:

• Содержит крепежных элементов металлических плиток
• Образует необходимые исключающие намокание кровельных материалов от конденсата.
• Создает ровную плоскость, компенсирующую возможную неровность, что способствует нормальному монтажу листов и обеспечивает максимальный срок службы.

Обрешетка устанавливается поверх слоя, крепится к стропилам в рядах, соответствующих . Крепится оцинкованными гвоздями для предотвращения коррозии.Материал для его изготовления – обрезная доска, чаще всего толщиной 25 мм. Материал должен быть сухим, без изъянов, гнилых участков, не допускается заражение плесенью или грибком.

Два способа соединения листов

Крепление металлочерепицы саморезами начинается с подготовки кровельных листов. Листы металлочерепицы стыкуются внахлест на ширину одной волны . Это можно сделать двумя способами: слева направо и наоборот.

Отличие в том, что в первом случае каждый последующий лист надевается на предыдущий, а во втором — накладывается на него сверху.Выбор того или иного метода диктуется удобством работы, типом кровли или другими соображениями и не влияет на результат.

Чаще всего при работе используют оба метода, где удобнее.

При стыковке листов между рядами их нельзя располагать в шахматном порядке , каждый лист должен располагаться строго над дном. Исключением может быть единичное включение фрагмента листа при заливке, например, шатровой крыши или подобных участков.

как крепить металлочерепицу на крышу саморезами: фото

Все листы, кроме крепления к обрешетке , должны быть прикреплены друг к другу короткими саморезами по линии стыка, чтобы обеспечить герметичное соединение и исключить проникновение ветра под лист, который может его оторвать.

Как крепить металлочерепицу по линии карниза?

Чаще всего линия карниза закрывается листом металлочерепицы примерно на 5 см … Такой свес позволяет воде стекать прямо в желоб, исключая возможность попадания на деревянные части стропильной системы.

При этом в ряде случаев необходимо расположить край листа над карнизной доской, что вызвано сложными условиями монтажа, наличием ступенек или другими нарушениями геометрии карниза. При таком креплении вода сходит с угла карниза, что несколько хуже, чем при первом способе, но вполне допустимо.

Крепление крышки по линии рамы

Водосточный желоб и карниз устанавливаются перед установкой листов для обеспечения правильного стока воды.

Крепление металлочерепицы к обрешетке саморезами

Как правильно крепить металлочерепицу к обрешетке саморезами? При монтаже листов необходимо учитывать особенности материала.

Дело в том, что полимерное покрытие достаточно легко разрушается при сгибании или нажатии , из-за чего защита листа значительно ослабевает.

Один слой оцинковки не сможет долго защитить металл, начнется коррозия и лист выйдет из строя. Поэтому важно правильно отрегулировать усилие прижатия листа к обрешетке. Крепление металлочерепицы к обрешетке осуществляется по следующей схеме:

1. Для расчета примерного количества саморезов можно воспользоваться следующим правилом: На 1 квадратный метр кровли потребуется 9-10 саморезов.
2. Если в процессе укладки лакокрасочное покрытие металлочерепицы было повреждено, то место скола тщательно закрасить антикоррозийной краской того же цвета
3. Если саморез вкручен недостаточно глубоко, резиновая прокладка не будет плотно прилегать к листу, что создаст щель, в которую будет проникать вода. Слишком тугое вкручивание продавит материал, покрытие отслоится и лист начнет ржаветь. Выходом из этой ситуации может стать использование шуруповерта с заданным усилием завинчивания, либо постоянный контроль за глубиной погружения самореза.

ПРИМЕЧАНИЕ!

Саморезы должны быть специальные, предназначенные для таких работ. Они оцинкованы со специальной резиновой прокладкой. Обычный не подойдет!

Установка металлочерепицы вокруг труб или других препятствий

Схема крепления металлочерепицы достаточно проста, но есть моменты, о которых стоит рассказать отдельно. Все выступающие элементы крыши следует обшить по периметру дополнительным рядом обрешетки, отступив от них на 20 см.Это необходимо для установки уголка, перекрывающего стык.

В зависимости от расположения конкретного элемента может потребоваться изготовление специально вырезанного листа , соответствующего размеру оставшегося места или доходящего до следующего листа, расположенного в обычном порядке. Например, этот вариант можно использовать для формирования водостока мансардного окна.

Правильный обход трубы металлочерепицей

Производители выпускают детали, соответствующие всем элементам кровли — внутренние и внешние углы, конек, ендовы, желоба и т.д.Практически все они имеют одинаковое требование по установке – наличие в обрешетке дополнительной планки, к которой они, собственно, и будут крепиться.

ОСТОРОЖНО!

Следует помнить, что необходимо предварительно гидроизолировать все стыки от внешних протечек, такие места наиболее подвержены этой опасности. Конек крыши крепится поверх листов; также требуется установка дополнительной доски по верхнему коньковому краю крыши.

Расположение саморезов определяется размером элемента, или, как правило, не менее 3 шт на метр погонный.Требования к усилию свинчивания такие же, как и для листов – контроль и недопустимость продавливания.

Распространенные ошибки исправления

1. Металлические листы довольно тонкие. Ходить по ним можно только в мягкой обуви, наступая на самые низкие точки волны в местах расположения обрешетки.
2. Нельзя допускать проворачивания самореза при завинчивании, от этого многократно снижается сила сцепления с древесиной.
3. Установку скатной крыши можно начинать справа или слева , как удобнее, а если крыша четырехскатная, то монтаж начинают ровно посередине, для симметричности конструкции скатов.
4. Саморезы необходимо закручивать строго перпендикулярно плоскости листа, иначе со стороны ската появится выдавленный участок.
5. Обычно к покупной металлочерепице прилагается подробная инструкция по монтажу. Его рекомендуется внимательно изучить, так как все виды материала имеют свои особенности, их необходимо знать и учитывать при монтаже.

крепление металлочерепицы саморезами: схема и советы

Полезное видео

А теперь предлагаем вам посмотреть видео о самостоятельном креплении плитки к обрешетке:

Заключение

Крепление металлочерепицы процесс не столько сложный, сколько требующий внимания и определенных знаний.Перед началом работы необходимо детально разобраться во всех аспектах вопроса, подготовить материалы и инструменты. Теперь вы знаете, как крепить металлочерепицу на крыше и сможете использовать полученные знания при монтаже кровли.

Самостоятельное крепление металлочерепицы будет успешным только тогда, когда человек четко понимает все этапы работы и понимает последовательность и правила монтажа всех элементов. Тогда срок службы кровли будет максимальным и не потребует ремонта или переделки.

В последнее время большая часть вновь строящихся частных малоэтажных домов покрыта металлочерепицей. Это практичное и долговечное покрытие обеспечивает надежную гидроизоляцию на протяжении всего срока эксплуатации кровли. Если крепление металлочерепицы к деревянной обрешетке выполнено правильно, то несущая способность конструкции будет настолько велика, что она выдержит нагрузку от трехметрового слоя снега, не деформируясь. В этой статье мы расскажем о важных особенностях крепления профлиста к основанию кровли, влияющих на его качество и прочность.

Металлочерепица

— обычное кровельное покрытие, представляющее собой прямоугольный лист из профилированной стали. Цинковое покрытие и полимерная защита помогают этому материалу сохранять свои свойства при контакте с водой, предотвращая коррозию. У многих неопытных мастеров возникает вопрос, как правильно прикрепить металлочерепицу к обрешетке, а также какой инструмент для этого использовать. Производители отмечают следующие особенности работы с этим материалом:

1. Для резки металлочерепицы не допускается применение абразивных инструментов, при использовании которых поверхность материала нагревается, выжигая полимерное покрытие.По этой причине нельзя резать металлочерепицу болгаркой или скреплять листы сваркой.
2. Для обработки металлочерепицы необходимо использовать режущий инструмент, дрель или шуруповерт на малых оборотах, чтобы не повредить материал, а также чтобы края были ровными.
3. При затягивании саморезов отверткой необходимо четко определить необходимое усилие нажима, так как при чрезмерном усилии покрытие деформируется, а при недостаточном — плохо фиксируется к обрешетке.

Важно! Крепление металлочерепицы технологически достаточно простой процесс, для которого необходимы специальные крепежные элементы, а также мощный шуруповерт на батарейках.

Требования к ящику

Профилированные стальные листы, используемые для покрытия кровли, имеют жесткую форму, поэтому крепятся к обычной разреженной обрешетке. Это кровельное покрытие отличается высокой прочностью и небольшим весом, поэтому не предъявляет особых требований к подготовке основания.Для упрощения процесса крепления металлочерепицы на откос необходимо соблюдать следующие правила:

• должны совпадать. Если расстояние между планками основания равно длине волны покрытия, то куда и как крепить металлочерепицу определить гораздо проще.
• Допустимый шаг между элементами обрешетки 30-70 см, однако он должен соответствовать уклону кровли. Чем больше угол наклона кровли, тем меньше снега скапливается на поверхности ската, тем реже можно крепить рейки обрешетки.
• В районе свеса кровли, в местах крепления снегозадержателей к кровле, а также в районе конькового соединения обрешетка усилена дополнительными досками. Кроме того, места, где снег скапливается наиболее активно (ендовы, желоба, стыки с вертикальными поверхностями), нуждаются в укреплении основания.

Обратите внимание, что для изготовления обрешетки под металлочерепицу лучше использовать обрезную доску или квадратные бруски, строганные и обработанные антисептическими препаратами.Чем ровнее основание, на которое крепится кровельное покрытие, тем проще его закрепить саморезами.

Требования к крепежным изделиям

Перед тем, как крепить металлочерепицу, необходимо подобрать правильный и качественный крепеж. Крепление листов профилированной стали к обрешетке осуществляется с помощью саморезов, которые при ввинчивании просверливают в материале отверстие за счет заточенного, острого наконечника. При этом для качественного крепления необходимо использовать крепеж, соответствующий критериям:

1. Для крепления металлочерепицы используются специальные кровельные саморезы, которые изготавливаются из оцинкованной стали.Такие крепления дороже, однако не ржавеют при контакте с водой, благодаря чему покрытие держится дольше.
2. Саморезы для кровельной стали поставляются с резиновыми или латексными головками и пресс-шайбами. При затягивании они сплющиваются, благодаря чему надежно гидроизолируют монтажное отверстие от проникновения воды.
3. Цвет шурупов подбирается под оттенок металлочерепицы, чтобы они сливались с кровельным листом, а не выделялись.

Внимание! Для надежной фиксации листа металлочерепицы на крыше необходимо использовать кровельные саморезы, длина которых на 1-3 мм больше общей толщины кровельного материала и гидроизоляции.

Количество точек крепления

Даже у опытных профессиональных мастеров возникают споры о том, сколько нужно точек крепления, чтобы прочно прикрепить лист металла к обрешетке. На этот счет, как говорится, сколько людей, столько и мнений. В этой ситуации проверенный принцип «чем больше, тем лучше» не работает, так как таким образом можно только деформировать лист. Производители при креплении металлочерепицы советуют придерживаться следующих стандартов:

• На каждый квадратный метр площади крыши требуется 8-12 кровельных саморезов.
• Доборные элементы крепятся 3-5 саморезами на погонный метр.
• Металлическое покрытие в районе торца и свеса крыши должно крепиться к каждой рейке обрешетки, то есть через каждые 30-40 см.
• Также увеличивают количество точек крепления в сложных конструктивных элементах кровли – ендовах, желобах, местах примыкания покрытия к вертикальным поверхностям.

Считается, что саморезы при креплении металлочерепицы следует закручивать в центр обрешетки.В любом случае место крепления должно располагаться дальше 1,2-2 см от края доски.

Схема крепления

Правильная схема крепления металлочерепицы саморезами гарантирует надежную фиксацию кровельного покрытия на поверхности ската, которое не ослабнет при интенсивных ветровых нагрузках. Каждый квадратный метр кровельного материала должен иметь не менее 8 равномерно распределенных точек крепления в соответствии со следующими правилами:

1. Саморезы вкручиваются строго под прямым углом к ​​поверхности кровли так, чтобы прессшайба закрывала монтажное отверстие.
2. Не вкручивайте кровельные саморезы до конца, чтобы не деформировать покрытие. Между головкой крепежа и поверхностью материала необходимо оставить зазор 0,5-1 мм.
3. Саморезы вкручиваются на расстоянии 10-15 мм от линии штамповки между гребнями металлочерепицы.
4. В местах нахлеста одного листа металлочерепицы на второй саморезы вкручиваются сразу в оба слоя кровельного материала, чтобы между ними не было зазора, куда может проникнуть вода.
5. Крепление металлочерепицы начинается от нижнего правого края откоса, а заканчивается коньковым креплением.

Важно! Если крыша имеет небольшой уклон, то нахлесты между листами и места прилегания к вертикальным поверхностям промазывают силиконовым герметиком, препятствующим проникновению воды под кровельный материал.

Видеоинструкция

Солнечные системы крепления — Саморезы EJOFAST JF3 — EJOT

— инновационная застежка

Для крепления металлических профилей или пластиковых зажимов систем крепления фотоэлектрических систем к профилированным листам металла или изолированным металлическим панелям.

Быстро скрепляет листовой металл: широко используется для бокового сшивания внахлест на крышах с металлическими панелями с открытым крепежом.

Используется ведущими производителями солнечных монтажных систем для крепления ветрозащитных экранов легких стеллажных систем для плоских крыш и крепления специальных фотоэлектрических монтажных систем непосредственно к стальным профилям крыши.

• • Отличное зажимные характеристики

  • Самосверлительный винт без общих сверло

  • Twin Thread для более быстрой установки

  • асимметричная нить для высоких выдвижных значений

  • Новая геометрия предотвращает соскальзывание крепежа

  • Геометрия острия обеспечивает практически полное отсутствие металлической стружки

  • Материал SS 304 (A2) с цементируемым наконечником сверла

  • Предварительно собранная шайба из нерж. оптимальная передача нагрузки и надежное уплотнение.

  EJOFAST® — инновационное крепление для вашей фотогальванической установки… быстро, надежно и без мусора!

  Шуруп EJOFAST® для тонколистового металла относится к последнему поколению винтов EJOT. Это саморез без обычной режущей насадки.

  И да, это работает!

  Инновационная геометрия EJOFAST позволяет быстро скреплять тонкий листовой металл!

  Благодаря смещению материала в осевом направлении резьбовое соединение не дает длинной металлической стружки, что позволяет избежать дополнительных работ по очистке или жалоб клиентов.№

  Инновационная двойная резьба позволяет значительно сократить время монтажа и заметно снизить трудозатраты.

  Ассортимент биметаллических саморезов EJOFAST изготавливается из нержавеющей стали марки 304 и имеет сверло из чрезвычайно твердой углеродистой стали в сочетании с высокопроизводительной ходовой резьбой.

  Специально разработанный для крепления компонентов к тонкому металлическому профилю, EJOFAST обладает превосходными зажимными свойствами.

  Технические характеристики

  • Отчет об оценке IAPMO ER_0276

  • Крепление к тонкому металлу (сталь): 26 калибр — 20 калибр

  • диапазон зажима: 3/8’’

  • A/F5/16’’ шестигранный привод

  Подробнее

  См. Меньше

  Для домашних инспекторов: оценка проблем с крепежом

  Ник Громико, CMI® и Кентон Шепард



  Термин «крепеж» обычно относится к гвоздям, винтам, болтам и иногда к анкерам. Застежки могут напрямую соединять вместе два куска материала или материал может удерживаться вместе соединителями, которые, в свою очередь, удерживаются на месте застежками.Значительная трудность в оценке крепежа заключается в том, что большинство инспекторов домов осматривают существующие конструкции, а не строящиеся дома, поэтому к тому времени, когда инспектор видит крепеж, обычно ничего не видно, кроме его головки. Некоторые проблемы, связанные с крепежом, такие как коррозия, могут быть видны, но другие проблемы могут быть очевидны только инспекторам, которые понимают их свойства и свойства материалов, которые они соединяют. Помимо того, что инспекторы должны знать о видимых проблемах, они должны понимать некоторые основы крепежа, которые помогут им выявлять менее очевидные проблемы.

  Существует множество различных типов застежек. Давайте рассмотрим наиболее распространенные типы, а также проблемы, которым они подвержены.


  ТИПЫ КРЕПЕЖНЫХ СОЕДИНЕНИЙ И ИХ ПРИМЕНЕНИЕ

  Анкеры представляют собой приспособления, устанавливаемые в очень мягкие или очень твердые материалы, которые сами по себе не могут хорошо удерживать или принимать гвозди, шурупы или болты.




  На этой фотографии показан металлический соединитель, называемый подвеской балки, удерживаемый на месте крепежными деталями,

  , некоторые из которых подходят для данного конкретного соединителя, а некоторые нет.



  При проектировании или выборе крепежа для конкретной цели проектировщик должен принимать во внимание:

  1. виды и степень силы, которой должен сопротивляться крепеж;
  2. свойства материалов, в которые будет вбиваться крепеж;
  3. различные элементы окружающей среды, которые будут воздействовать на крепеж в течение срока его службы; и
  4. требования к сроку службы крепежа.

  КОНСТРУКЦИОННЫЕ СИЛЫ

  Крепеж предназначен для сопротивления двум структурным силам: отрыву и сдвигу.

  Вытягивание




  Сила вытягивания параллельна стержню крепежного элемента, называемому хвостовиком. Если бы вы схватили головку винта или гвоздя плоскогубцами и попытались вытащить его прямо, застежка сопротивлялась бы вытягиванию.

  Один из методов, используемых для повышения устойчивости крепежа к вытягиванию, заключается в деформации стержня крепежа. Это улучшает сопротивление вытягиванию за счет увеличения трения, которое необходимо преодолеть, чтобы вытащить застежку.

  Деформация хвостовика может принимать различные формы. Добавление резьбы к стержню крепежа для образования винта — хороший способ добиться сопротивления.




  Шурупы для гипсокартона

  Шуруп №1 с крупной резьбой предназначен для использования с деревянными стойками.



  № 2 — самонарезающий винт с мелкой резьбой, предназначенный для использования со шпильками из тонкой стали.



  #3 — это самонарезающий винт с мелкой резьбой, предназначенный для использования со шпильками из толстой стали.



  Винты с крупной резьбой можно установить быстрее, но они имеют меньшее сопротивление извлечению, чем винты с мелкой резьбой.

  Шурупы более устойчивы к извлечению, чем гвозди, но это не означает, что они могут заменить гвозди для использования с конструкционными металлическими соединителями. Крепеж, используемый с металлическими соединителями, должен быть разработан для использования с каждым конкретным соединителем и одобрен изготовителем соединителя, поскольку соединители имеют ограничения по нагрузке, связанные со свойствами и ограничениями конкретного соединителя.






  Конструкционный винт Simpson



  Хотя на рынке имеются структурные винты, большинство винтов, используемых с металлическими соединителями, считаются дефектным монтажом. Конструкционные винты изготавливаются из высокопрочной стали и проходят термообработку для повышения прочности.






  Шуруп для дерева SD не одобрен для использования с металлическими соединителями. Структурный винт есть.




  Маркировка головок для винтов Симпсона




  Конструкционный винт на приведенной выше схеме изготовлен компанией GRK.Резьба CEE предназначена для увеличения отверстия в самой верхней из двух соединяемых частей, чтобы они были более плотно стянуты друг с другом.




  Гвоздь с кольцевым стержнем

  Другой метод, используемый для предотвращения вырывания, заключается в придании шероховатости стержню гвоздя путем добавления ряда колец. Такие гвозди называются кольцевыми.




  Шероховатый хвостовик

  Еще одним методом является придание хвостовику шероховатости с помощью покрытий. На фото выше сравните оцинкованный горячим способом гвоздь с непокрытым (блестящим) гвоздем.Шероховатые покрытия обычно добавляются для защиты от коррозии, но устойчивость к удалению является дополнительным преимуществом.




  Спиральный стержень также может помочь противостоять вытягиванию,
   , хотя это один из менее распространенных типов крепежных изделий, используемых в строительстве.




  Соединение «головка-стержень»

  В дополнение к свойствам стержня крепежной детали прочность соединения головки с стержнем и толщина головки важны для сопротивления вытягиванию.

  ЭКСПЕРИМЕНТЫ

  Инспекторам следует знать о нескольких экспериментах, которые были проведены в отношении изъятия.

  Газ и воск

  До того, как в середине 1970-х годов стали доступны каркасные гвозди, покрытые винилом, производители каркасных конструкций, работавшие на больших жилых массивах в Калифорнии, обнаружили, что для забивания гвоздей без покрытия требуется больше усилий, чем они хотели. Итак, чтобы облегчить забивание гвоздей, они бросали брусок парафина на открытую 50-фунтовую коробку с 16-дюймовыми гвоздями, заливали немного бензина и зажигали спичкой.Воск расплавлялся через коробку, что значительно облегчало забивание гвоздей, но резко снижало их сопротивление извлечению. Это также облегчило рамщикам возможность держать молоток с деревянной ручкой в ​​жаркую погоду. С той же целью в открытую коробку с гвоздями время от времени насыпали детскую присыпку, но она не работала так хорошо, как смазка.

  Усохшие, шероховатые стержни

  В начале 1990-х, в попытке сэкономить деньги, некоторые подрядчики по возведению каркаса заменили стандартный гвоздь 16d с ручным приводом на гвоздь меньшего размера с шероховатым стержнем.Однако это может привести к неожиданному выдергиванию гвоздей во время строительства с катастрофическими и потенциально опасными последствиями.

  Во многих домах в Калифорнии и ряде других мест в 90-е годы использовались и газ, и воск, и меньшие заменители гвоздей, поэтому, если вы обнаружите структурные дефекты, связанные с извлечением гвоздя, включая части головы, которые просто приклеены на место, чтобы создать впечатление, что вас прибили, одна из этих проблем или что-то подобное может быть источником проблемы. Но есть вещи, которые вы просто не сможете заметить.

  СДВИГ




  Сила сдвига действует перпендикулярно хвостовику крепежного изделия. Крепления, которые крепят металлические соединители к дереву, в первую очередь предназначены для сопротивления сдвигу, хотя во многих случаях также будет задействовано некоторое усилие отрыва. Поэтому крепления для коннекторов также имеют требования к минимальной длине. Свойствами, важными для сопротивления сдвигу, являются прочность сплава, из которого изготовлена ​​застежка, ее диаметр и прочность соединения между стержнем застежки и ее головкой.




  Неисправная установка

  Крепления, используемые для крепления вешалки к стене, показанные выше, неисправны, поскольку используемые золотые шурупы для настила спроектированы таким образом, чтобы сопротивляться вытягиванию при креплении настила настила к балкам пола. Они имеют недостаточную прочность на сдвиг, чтобы выдержать нагрузку конструкции крыши. Кроме того, поскольку гипсокартон не поддерживает стержень шурупа так, как это делает дерево, усилие сдвига увеличивается. Представьте, что вместо того, чтобы опираться на гипсокартон, между вешалкой и рамой остался зазор в ½ дюйма.Это почти так. Крыша соседнего гаража рухнула под снегом.




  Аналогичный дефект с кровельными гвоздями

  ОТРУШЕНИЕ ВИНТА

  Винты выходят из строя одним из четырех способов:

  1. Отказ происходит через стержень. Пример этого происходит при завинчивании шурупов в твердый материал. Винты часто отламываются прямо под головкой. Винты для палубы могут казаться надежно закрепленными, когда на самом деле стержень лопнул.Хотя он выглядит надежно, головка отсоединяется от стержня, и винт не имеет удерживающей силы. Вы можете обнаружить эту проблему, надавив на материалы, для соединения которых предназначен винт, чтобы увидеть, двигаются ли они по отдельности.


  2. Снятие резьбы является обычным делом при работе с винтами из твердых и мягких материалов. Фотография выше была сделана с помощью электронного микроскопа и показывает частично зачищенные нити.
  3. Удаление материала с внутренней резьбы является обычным делом при работе с твердыми винтами и мягкими материалами.Рассмотрим пример, изображающий винт, проходящий через зефир (см. ниже).
  4. Водитель может снять голову. Винты со шлицем и крестообразным шлицем легче сдираются, чем винты с квадратным или звездообразным профилем.




  Квадрат




  Звездочка




  СРОК СЛУЖБЫ КРЕПЕЖА

  Срок службы крепежа зависит от его основного материала, которым обычно является углеродистая сталь или один из нескольких различных типов нержавеющей стали.Тип и толщина покрытия или покрытия также влияют на срок службы, при этом цинк является одним из наиболее распространенных покрытий. На срок службы также будут влиять свойства материалов, которые соединяются застежками, и среда, в которой используется застежка.

  СВОЙСТВА МАТЕРИАЛА

  Плотность

  Плотные материалы обеспечивают лучшую анкерную основу для сопротивления как растяжению, так и сдвигу.




  Если взять крайний пример, дуб держит крепеж лучше, чем зефир.

  В плотной древесине могут потребоваться предварительные отверстия, чтобы предотвратить ее расщепление, особенно на концах. Притупление кончика гвоздя также помогает предотвратить расщепление, так как тупой конец гвоздя раздавливает волокна древесины, а не расклинивает их, как это делает острый кончик.




  Некоторые типы винтов предназначены для прорезания собственных направляющих отверстий.
   Этот винт предназначен для крепления дерева к стали и прорезает собственное направляющее отверстие в стали.

  Плотность некоторых материалов, таких как композиты на основе пластика, используемые для настила, зависит от температуры и влажности, поэтому требования к креплению могут меняться изо дня в день.Чрезвычайное расширение и сжатие также усложнили крепление этих материалов. Согласно статье в сентябрьском номере журнала Building Products Digest за 2007 год, в 2006 году было построено около 750 000 палуб с использованием пластикового композитного настила.




  Винт для крепления пластиковых композитов

  В настоящее время более 80 производителей предлагают композиты различных составов, которые устанавливаются в самых разных климатических зонах, поэтому вы можете найти настилы с большим процентом крепежных элементов, которые вывернулись и не смогли надежно удерживать настил палубы на месте.Производители крепежа быстро предложили решения этих проблем, и теперь доступны винты для крепления композитов, используемых в различных условиях окружающей среды.




  На этом рисунке видно, как наконечники различных типов винтов
  предназначены для проникновения в материалы, для крепления которых предназначены винты.

  Толщина

  Материалы, которые позволяют застежке оставаться в контакте по всей ее длине, обеспечат более эффективное крепление, чем более тонкий материал, через который проникла большая часть застежки и больше не соприкасается.




  При соединении тонких материалов, таких как листовой металл, используются винты
   с полнорезьбовыми стержнями.

  При соединении более толстых материалов, таких как дерево, шурупы с гладким сечением возле головки позволяют плотно стянуть две детали.




  Это золотой шуруп для настила, предназначенный для крепления настила настила к лагам.

  ХИМИЧЕСКИЕ РЕАКЦИИ

  Металлические крепежные изделия могут терять свою несущую способность при воздействии агрессивных сред и материалов.К ним относятся:

  • обработанная консервантом древесина;
  • морской соленый воздух;
  • антипирены;
  • удобрения;
  • дым; и
  • кислотные дожди.

  Частью обучения профессии инспектора является изучение не только общих условий, которые могут повлиять на крепеж, но и условий, уникальных для местного региона, где вы работаете, которые могут повлиять на крепеж.

  Древесина, обработанная консервантом

  Несколько типов консервантов на водной основе использовались в прошлом для повышения устойчивости древесины к воздействию дереворазрушающих насекомых и гнилостных грибов.Каждый тип включал химические вещества, вызывающие коррозию некоторых металлов. Химические формулы различаются в зависимости от производителя и региона, и эти формулы могут меняться без предупреждения. Уровень удерживания консервантов может варьироваться в зависимости от породы древесины и метода обработки древесины. Проблема еще больше усложняется тем, что отрасль все еще развивается. Таким образом, несмотря на то, что производители застежек дают рекомендации по совместимости со своей продукцией, выбрать правильный застежку или подтвердить, что она использовалась, может быть сложно, особенно если все, что вы видите, это головка застежки в пятне фонарика в темном подвале. или пространство для обхода.

  Хромированный арсенат меди (ХАМ) использовался в течение многих лет, но его использование сократилось из-за включения значительных количеств мышьяка в качестве одного из химикатов для обработки. Правила Агентства по охране окружающей среды США, действующие с 2004 года, требуют, чтобы химикаты для обработки под давлением не содержали мышьяка. Как правило, для CCA рекомендуется использовать горячеоцинкованную и нержавеющую сталь.

  Следующее поколение консервантов для древесины, широко используемых в строительстве, включает щелочной четвертичный медь (ACQ), азол меди (типы A и B), а также SBX/DOT (борат натрия) и борат цинка (для древесных композитов).Составы этих продуктов также различаются. Хотя они не содержат мышьяка, некоторые типы содержат химические вещества, которые более агрессивны для крепежа, чем CCA.

  Рекомендуемые крепежные детали для них включают горячеоцинкованные материалы, нержавеющую сталь или цинк-полимерные материалы с тройным покрытием. Следует избегать крепежных деталей из углеродистой стали и алюминия. Алюминиевые гвозди не распространены в строительстве, и, как правило, их использование ограничивается креплением алюминиевого профиля, поэтому следите за яркими гвоздями, используемыми с обработанной древесиной, и комментируйте это, если найдете их.




  Гвоздь, одобренный для использования с обработанной древесиной

  Большинство крепежных изделий из нержавеющей стали подходят для использования с обработанной под давлением древесиной. Испытания показали, что нержавеющая сталь типов 304 и 316 хорошо работает с древесиной, обработанной карбонатом CCA-C, ACQ-C, ACQ-D, CBA-A и CA-B.

  Большое количество переменных, влияющих на скорость коррозии крепежных изделий, находящихся в контакте с обработанной под давлением древесиной, делает невозможным точное определение срока службы этих крепежных изделий в течение длительного времени.

  ЗАЩИТНЫЕ ПОКРЫТИЯ

  Существует два основных типа методов защиты от коррозии, используемых для защиты крепежных изделий на основе стали. Барьерные покрытия связываются со сталью и служат защитным экраном между сталью и коррозионно-активными элементами окружающей среды. Жертвенные покрытия часто служат в качестве барьерного покрытия. Кроме того, поскольку они находятся ниже на анодной диаграмме, они будут подвергаться коррозии раньше стали, так что даже если защитное покрытие будет повреждено, обнажая сталь, расходуемое покрытие будет подвергаться коррозии первым, защищая стальной основной металл.

  Блестящие

  Стальные крепежи без защитного покрытия называются блестящими. Яркие крепежные детали следует использовать только в средах с низкой коррозионной активностью. Даже влажный воздух приведет к тому, что любые открытые части в конечном итоге заржавеют.




  Горячеоцинкованный подвесной гвоздь над блестящим подвесным гвоздем.Гальванизация – это процесс покрытия крепежных деталей цинком. Цинковое покрытие действует как барьерное покрытие, предотвращающее попадание коррозионных агентов на нижележащий стальной основной металл, и как расходуемое покрытие, поскольку цинк, как более анодный металл, подвергается коррозии раньше стали. Существует несколько типов процессов цинкования, включая горячее цинкование, гальваническое покрытие и механическое цинкование. Чем толще оцинкованное покрытие, тем дольше ожидаемый длительный срок службы стального крепежа.

  Крепеж, оцинкованный горячим способом, используется в регионах, где желательна максимальная степень защиты. Для горячего цинкования стальных крепежных изделий сталь сначала очищают, травят, флюсуют, а затем погружают в ванну с расплавленным цинком. Перед проверкой и отгрузкой крепежным элементам дают остыть. Некоторые бетонные анкеры и металлические соединители также могут подвергаться горячему цинкованию. Крепежные изделия методом горячего погружения производятся в соответствии со стандартами ASTM 153.

  Крепеж электрооцинкованный применяется в условиях умеренной погоды и в помещениях с пониженной влажностью.Электрогальванизация покрывает гвоздь цинковым покрытием с помощью электрического заряда. Гвозди погружают в раствор электролита, и электрический ток покрывает их тонким слоем цинка. Однако после длительного воздействия элементов тонкий слой цинка окисляется, в результате чего застежка подвергается обычному ржавлению и окрашиванию.




  Слева показан кровельный гвоздь с горячим погружением, а справа показан кровельный гвоздь с гальваническим покрытием.

  Механическое цинкование — это процесс нанесения защитного цинкового покрытия на голую сталь.Неокрашенная сталь очищается и загружается в барабан, содержащий неметаллические ударные шарики и цинковый порошок. При вращении барабана порошок цинка механически прилипает к деталям. Покрытие гвоздей с механическим покрытием является пористым и хрупким по сравнению с гвоздями с гальваническим покрытием и горячим погружением и склонно к отслаиванию.




  Два винта с цинковым покрытием

  Покрытия на основе цинка являются одними из самых распространенных. Винты для настила из золота подверглись хроматированию, что придает им желтоватый цвет.Кадмиевые винты использовались в прошлом из-за их прочности, но из-за токсичности кадмия его больше не используют в крепежных элементах, которые обычно используются в строительстве.

  Гвозди с виниловым покрытием




  Грузило с рифленой головкой 16d с виниловым покрытием, которое является отраслевым стандартом везут. Он также обеспечивает небольшую барьерную защиту от коррозии.Это обычное покрытие для гвоздей, забиваемых вручную, таких как грузила 8d и 16d.

  Гвозди со смоляным покрытием

  Некоторые гвозди покрыты смолой, которая действует как смазка для облегчения забивания, а также как клей. При забивании гвоздя температура крепежа повышается настолько, что смола становится жидкой. Оказавшись на месте, смола затвердевает и действует как клей, связывая стержень с древесными волокнами.

  Гвозди с фосфатным покрытием

  Добавление тонкого слоя фосфата помогает предотвратить изнашивание, а также обеспечивает небольшую устойчивость к коррозии.

  Гальваническая коррозия

  Гальваническая коррозия возникает при контакте некоторых разнородных металлов друг с другом. Для возникновения гальванической коррозии должны существовать два условия:

  1. Должны присутствовать два разнородных металла.
  2. Между двумя металлами, такими как вода, должен быть электропроводящий путь.

  Это означает, что крепежные детали, используемые с металлическими соединителями или окладами, должны быть изготовлены из того же металла, что и соединитель.Например, использование крепежа из нержавеющей стали с соединителями из оцинкованной стали может привести к коррозии.

  Коррозионностойкий крепеж

  Другие типы коррозионностойких крепежных элементов включают нержавеющую сталь типа 304 и особенно типа 316, которые являются отраслевыми стандартами для крепежа, используемого в строительстве. Тип 316 рекомендуется для солевых сред, но вы не сможете сказать это, просто взглянув.




  На фотографиях выше и ниже показаны крепления из нержавеющей стали.







  Медные гвозди хорошо противостоят коррозии и часто используются с медной отделкой
    и для крепления шиферной черепицы.



  Циклы влажности

  Многие широко используемые строительные материалы, такие как дерево, расширяются и сжимаются при изменении содержания влаги. Этот процесс называется круговоротом влаги. В долгосрочной перспективе круговорот влаги приводит к увеличению отверстий вокруг крепежных элементов, а когда в качестве крепежных элементов используются гвозди, они в конечном итоге ослабевают в своих отверстиях и все больше выступают по мере расширения влажной древесины, захватывая гвозди и слегка выталкивая их из отверстий. .По мере высыхания древесины отверстия увеличиваются, и древесина сжимается от гвоздей.

  При повторении этого цикла гвозди могут значительно подняться над поверхностью дерева. Торчащие гвозди — распространенная проблема на палубах с деревянным настилом. Это состояние также характерно для металлических крыш с открытыми крепежными элементами, включая винты.

  РАЗМЕРЫ КРЕПЕЖНЫХ СОЕДИНЕНИЙ




  Размеры винтов указаны по номерам. Это оцинкованный саморез с шестигранной головкой №10.




  Размер гвоздей указан в копейках, обозначенных буквой «d».
   На этой фотографии показано грузило в клетку с виниловым покрытием стоимостью 16 пенсов или 16 пенсов.

  Малционные анкеры

  Механические анкеры










  6 Класс Клиновый якорь

  Клиновый кладбищные анкеры в размерах 3/8 дюймов, ½ дюйма и 5/8 дюймов, как те показанный на фотографии выше, на конце, оставшемся открытым после установки анкера, должен быть проштампован код.Анкеры 1½ дюйма обозначены A, 2-дюймовые анкеры обозначены B, 2½-дюймовые анкеры обозначены C и так далее, с последующими буквами, которые соответствуют увеличению длины с шагом в полдюйма, как показано в таблице ниже.










  клиновый код якоря Mark







  6 Код Таблица

  6

  2

  2

  Хотя вы можете увидеть другие крепления с кодами, штампованными в головы, такие как этот винт из нержавеющей стали, коды не стандартизированы, поэтому не думайте, что вы можете определить длину, используя ту же таблицу, которая используется для клиновых анкеров.




  Анкеровка в бетоне с трещинами была проблемой в прошлом,
  , но для этого использования доступен новый тип клинового анкера.
    Это якорь слева на фотографии выше.

  Другие виды бетонных анкеров













  1










  T-anner

  Наблюдайте в виду, что бетонные анкеры не работают хорошо в бетонных кладках (CMUS), обычно называемые бетонными блоками, если ячейки не заполнены.

  Проверка анкерных соединений

  Производители анкеров для каменной кладки рекомендуют проверять правильность установки анкеров, проверяя их на надлежащий крутящий момент с помощью динамометрического ключа. Не рекомендуется постукивать по головкам анкеров молотком или затягивать их торцевым ключом.

  Клейкие анкеры

  Клейкие анкеры обычно представляют собой стальной стержень с резьбой (обычно называемый цельнорезьбовым) или арматурный стержень, который вставляется в предварительно просверленные отверстия и удерживается на месте с помощью клея.Инструкции производителя должны быть тщательно соблюдены, чтобы анкеры достигли своей полной прочности. Отверстия должны быть просверлены до нужной глубины и диаметра, а затем очищены щеткой и продуты сжатым воздухом.

  Клеевые составы могут различаться, что приводит к значительным различиям в рабочих характеристиках продуктов со схожим химическим составом, включая температурно-зависимые характеристики. Одна проблема с клеевыми системами известна как «ползучесть». Некоторые типы клеев рассчитаны только на кратковременные нагрузки, такие как ветровые и сейсмические нагрузки.При длительных нагрузках анкеры медленно ослабевают.

  В 2006 году в Бостоне обрушилась часть системы подвесных бетонных потолков в туннеле, в результате чего погиб один человек. Клейкие анкеры, удерживающие потолок на месте, которые подвергались длительной гравитационной нагрузке, ослабли, что привело к обрушению. Если вы проверяете конструкции, которые могут иметь клейкие анкеры под длительными нагрузками какого-либо типа, внимательно следите за признаками отказа. Одно из мест, где вы можете ожидать увидеть это в жилом строительстве, — это место, где бетонный внутренний дворик или крыльцо были модернизированы для соединения с каменным фундаментом.Плохая консолидация почвы под плитой крыльца или террасы, которая привела к оседанию, может создать нагрузку на анкеры.

  Бетонные анкеры имеют два стандарта испытаний на ползучесть, включая CC-ES AC 58, с опциональным испытанием на ползучесть. Другим тестом является ICC-ES AC 308, который требует проведения двух испытаний образцов при разных температурах.

  АНКЕРЫ ДЛЯ ГИПСОКБОНА

  Доступны различные типы устройств для анкеровки шурупов в гипсокартон. Некоторые из наиболее распространенных из них показаны ниже.








































  6 Типичный оцинкованный болт Hex-головки

  ) стандарт для прочности болта. Стандарт Международной организации по стандартизации (ISO) относится как к пределу прочности при растяжении, так и к пределу текучести болта.







  Болт, классифицированный по стандартам ANSI, обозначается
   числом линий, расположенных вокруг головки болта.

  • 0 линий = класс прочности на растяжение 2
  • 3 линии = класс 5
  • 5 линий = класс 7
  • 6 линий = класс 8

  две цифры на головке болта. Первая цифра указывает на прочность на растяжение; второе число означает предел текучести.







  Большинство болтов, используемых в жилых домах, относятся к классу 5. Для таких применений, как стальные ветровые рамы, могут потребоваться болты класса 8, но вам, как инспектору, необходимо ознакомиться с документацией, подтверждающей это требование.Поиск такого подтверждения выходит за рамки Стандартов практики InterNACHI.







    Это болт с квадратным подголовком. Квадратная секция под головкой

  предназначена для предотвращения вращения головки при затягивании гайки.






  На этой фотографии показана разница во внешнем виде между
   головкой болта с квадратным подголовком из нержавеющей стали и болта с квадратным подголовком из цинка.




  На этой фотографии показано сравнение контргайки с пластиковым покрытием и обычной шестигранной гайки.

  ВИНТЫ




  Шурупы похожи на тяжелые винты с шестигранными головками.

  ИДЕНТИФИКАЦИЯ КРЕПЕЖА

  Гвозди




  Это обрезанный гвоздь. Как старый стиль, они больше не используются,
  , но вы увидите, что они используются в старых домах.




  На фотографии выше сравнивается оцинкованный отделочный гвоздь с сайдинговым гвоздем из нержавеющей стали.

  Ниже представлены три вида гвоздей, обычно используемых для крепления металлических соединителей.






















  6










  6 На этой фотографии Винт Timberlok ® предназначен для использования
  с бревна и деревянными домами.




  На фотографиях выше и ниже показаны структурные и деревянные шурупы производства GRK.







  Шурупы, предназначенные для использования в каменной кладке, часто окрашены в синий цвет.

  ПИСТОЛЕТ ДЛЯ ГВОЗДЕЙ И ГВОЗДИ

  Проблема с креплениями, устанавливаемыми с помощью гвоздезабивных пистолетов, заключается в чрезмерном забивании гвоздей, которые используются для крепления несущих панелей пола, стен и крыши из таких материалов, как фанера. В этих случаях важно, чтобы гвозди не были забиты слишком сильно.




  Чрезмерное забивание гвоздей (или их забивание под углом) уменьшает
  эффективную толщину панели за счет пробития ее шпона.




  Устройства регулировки глубины затвора

  Многие новые ружья имеют устройства регулировки глубины затвора, встроенные в спусковой механизм.На гвоздезабивных пистолетах, в которых это устройство отсутствует, глубину забивки можно регулировать, регулируя давление воздуха в компрессоре. Это менее точно, так как плотность древесины будет варьироваться.










  Новый пистолет с устройством регулировки глубины водителя













  6 старый пистолет, чья глубина драйвера регулируется давлением воздуха

  оружия гвозди

  каркасных ногтей для пистолетов полоски. Вот несколько примеров.






















  6

  7







  6 Hot-Dived Galvanized 6D

  Стыки







  Каркас: оцинкованный 16 калибра 1½ x 7/16 дюйма

  Домашние инспекторы должны знать, что производители крепежных изделий не указывают срок службы своей продукции, потому что они слишком сильно различаются в зависимости от того, где крепежные детали установлены в доме, материалы в которые они установлены, а также местный климат и окружающая среда.Тем не менее, инспекторы могут использовать представленную здесь информацию для вынесения обоснованных суждений о материалах, которые они проверяют.


  1

  ###





  Работа с мусором | Профессиональный кровельный журнал

  • Фото предоставлено Jim D. Koontz & Associates Inc., Hobbs, N.M.
  • Фото предоставлено Джимом Д.Koontz & Associates Inc., Хоббс, Нью-Мексико,

  Строительные нормы и правила требуют, чтобы узел крыши в достаточной степени выдерживал подъемные силы, вызванные ветровыми явлениями, которые могут возникнуть в течение предполагаемого срока службы узла крыши. Механическое крепление кровельной изоляции и кровельных мембран является одним из методов, который обеспечивает достаточное сопротивление подъему, чтобы удерживать кровельную систему на месте.

  Использование саморезов для крепления кровельной изоляции и кровельных мембран к стальным кровельным настилам стало распространенным методом крепления.Однако проблемы могут возникнуть из-за мусора, образующегося при замене винтов во время проектов по перекрытию. Наша компания провела тест с использованием винтов различных типов и размеров, чтобы изучить количество мусора, производимого различными винтами, и выяснить, как мусор может повлиять на внутреннюю часть здания, а также определить, создают ли мусор от винтов потенциальные проблемы для предприятий, производящих такие товары, как продукты питания или электроника. .

  Фон

  До механического крепления изоляция обычно крепилась к стальным кровельным настилам с помощью горячего асфальта.Однако у метода горячего асфальта есть недостатки; когда под стальным настилом возникает внутренний пожар, горячая сталь плавит асфальт, который капает через сварочные отверстия или нахлесты в настиле на огонь внизу. Капающий асфальт действует как ускоритель, распространяя внутренний огонь.

  12 августа 1953 года неконтролируемое распространение огня на большей части завода General Motors площадью 1,5 миллиона квадратных футов в Ливонии, штат Мичиган, было связано, главным образом, с каплями асфальта через стальную крышу здания.В результате страховая и кровельная отрасли начали изучать другие методы крепления изоляции.

  Первые методы механического крепления использовались с клеями для горячего асфальта. Это включало в себя вбивание полукруглой стальной застежки с зажимами через металлическую площадку с помощью резинового молотка. Зажимы или удлинители «рыболовных крючков» по ​​бокам застежки будут зацепляться с металлическим настилом, закрепляя изоляцию. Второй метод включал застежку с зубчатым стальным стержнем, которая имела ограниченное крепление к металлической палубе.Эти методы привели к выходу из строя многих кровельных систем во время ветровых явлений.

  Со временем саморезы с пластинами стали отраслевым стандартом для крепления изоляции крыши к стальным настилам, что избавило от необходимости прокладки асфальта между нижней частью изоляции крыши и верхом стального настила. Испытания на подъем, проведенные испытательными лабораториями, такими как FM Global и Underwriters Laboratories Inc., привели к разработке частоты и схемы механического крепления. Количество и расположение используемых крепежных элементов варьируется в зависимости от типа, толщины и производителя утеплителя кровли.

  Чтобы соответствовать строительным нормам, количество установленных саморезов может значительно увеличиться в полевых условиях, а также по периметру и в углах.

  Процесс

  Использование саморезов предполагает просверливание стального настила. Во время этого процесса, когда винт вращается, движение сверления создает отверстие в стальной палубе. Образуются стальные опилки от шнека, стального настила и материала покрытия, которые могут попасть внутрь здания. Мусор, как правило, не представляет особого беспокойства при установке кровельных систем на новостройках и при выполнении повторной кровли над потолками.Тем не менее, во время проекта замены кровли в занятом здании без потолка опиловка и остатки покрытия, образующиеся при удалении существующих винтов и установке новых винтов, могут быть проблематичными.

  Лабораторный анализ

  Рис. 1: Компания Jim D. Koontz & Associates Inc., Хоббс, Нью-Мексико, протестировала восемь типов и размеров саморезов, обычно используемых для механического крепления.

  Ранее не проводилось испытаний количества мусора, образующегося при механическом прикреплении компонентов кровли к стальному настилу.Чтобы проверить это, наша компания приобрела восемь типов и размеров саморезов, обычно используемых для крепления изоляции крыши к стальным настилам; см. рисунок 1.

  Рисунок 2: Средний вес мусора, образующегося при установке и удалении саморезов на стальном настиле 1

  Используя стандартную электрическую дрель, три набора из восьми саморезов были закручены в два стальных настила толщиной 22 мм, которые были оцинкованы и окрашены. Стальные палубы были установлены над закрытой коробкой, облицованной чистой мембраной.Опилки и остатки покрытия, упавшие в закрытую коробку, собирались отдельно по мере того, как винты ввинчивались и вывинчивались из стальных настилов. Винты проникли через палубу примерно на 3/4 дюйма; изоляция над палубами во время испытаний не использовалась. Затем обломки были взвешены на аналитических весах и сфотографированы под микроскопом, чтобы наша компания могла охарактеризовать обломки, попадающие в здание, с помощью фотографического анализа.

  Средний вес обломков, образованных тремя саморезами на каждом стальном настиле, показан на рисунках 2 и 3.Масса мусора от установки шнека в стальную палубу 1 колебалась от 0,007 до 0,033 грамма (г) на винт. При снятии винтов со стального настила 1 образовались обломки массой от 0,001 до 0,006 г. Мусор от установки шнека в стальную палубу 2 весил от 0,007 до 0,042 г на шнек. При снятии винтов со стального настила 2 образовались обломки массой от 0,001 до 0,014 г. При установке саморезов образовалось большее количество и масса мусора, чем при извлечении шурупов из металлических настилов.

  Рисунок 3: Средний вес мусора, образующегося при установке и удалении саморезов на стальном настиле 2

  Выводы

  Обломки стальных опилок, образовавшиеся во время испытания, имели острые края, что видно на микроскопических фотографиях. Несмотря на то, что количество мусора может быть небольшим, любое количество загрязнения мусором может быть неприемлемым в зависимости от содержания и действий, выполняемых в здании во время проекта замены кровли.

  При перекрытии жилого здания обломки металлической опилки, образующиеся при установке саморезов, будут попадать внутрь здания.Для большинства проектов по перекрытию подшивка и обломки покрытия не представляют проблемы, особенно если есть потолок. Однако, в зависимости от внутренней деятельности здания, мусор может привести к загрязнению (металлом или покрытием настила или винтами) промышленных товаров, таких как электроника, продукты питания и фармацевтические препараты, если не обеспечена защита от мусора. Даже небольшое количество мусора в некоторых важных производственных операциях было бы недопустимым. Результаты испытаний показывают, что некоторый мусор, несомненно, попадет внутрь здания во время установки и удаления саморезов.

  Одним из способов предотвращения загрязнения мусором является временное прекращение производственной деятельности в зонах под открытым стальным настилом, где выполняется замена кровли. Однако прекращение производственной деятельности приведет к остановке бизнеса и, как следствие, к потере доходов. Подвешивание улавливающего брезента под стальным настилом для сбора мусора при его падении становится все более распространенным в качестве альтернативного метода защиты внутренней части здания и позволяет продолжать производственную деятельность во время замены кровли.

  При отсутствии потолков отказ от использования какой-либо формы внутренней защиты может привести к заражению чувствительного оборудования и/или продукции, производимой в здании. Это, в свою очередь, может привести к проблемам с безопасностью и здоровьем производимых продуктов и их конечных пользователей; например, падающие обломки могут привести к тому, что острые стальные опилки загрязнят пищевой продукт.

  Можно изучить альтернативные методы крепления кровельной изоляции и кровельных плит, такие как использование вспененных клеев.Однако, несмотря на то, что многие пенопластовые клеи обеспечивают достаточную адгезию, страховые группы и органы по нормам и правилам, такие как FM Global, еще не одобрили использование пенопластовых клеев на стальных настилах.

  Соображения

  Вы должны учитывать потенциальные последствия напильника и обломков покрытия, образующихся во время проектов по перекрытию, когда нет потолков, особенно потому, что могут быть предприняты шаги для предотвращения загрязнения внутренней части здания мусором.

  Безопасность имеет первостепенное значение при выполнении кровельных работ, и специалисты по кровле должны стремиться к тому, чтобы работа выполнялась максимально безопасно.Убедитесь, что вы уведомили владельцев зданий о возможных проблемах с мусором до начала проекта и предоставили им цены на методы защиты внутренней части здания во время проекта по перекрытию, если это необходимо.

  Джим Д. Кунц, PE, RRC, является президентом, а Джеральд Б. Кертис, CPRC, является старшим юристом Jim D. Koontz & Associates Inc., Hobbs, N.M.

  Саморезы | Сверла BLAZER

  Нажмите изображение, чтобы просмотреть подробности

  Крепежные наконечники

  Выдвижной элемент — Сталь

  Выдвижной алюминий (Би-Флекс)

  Выдвижной элемент — алюминий (Эйот биметалл)

  Пуловер

  Характеристики краски

  Долговечное покрытие TRI-SEAL















  ---

  Коррозия | Выбор крепежа

  Коррозия | Солевой спрей

  Коррозия | Гальваника















  Нажмите на изображение, чтобы просмотреть паспорт безопасности материала (SDS)

  Крепеж (SDS)

  Покрытие TRI-SEAL



  Нажмите на изображение, чтобы просмотреть лист подачи

  ТРОЙНОЕ УПЛОТНЕНИЕ

  Предоставление/Внутренний

  Подача/импорт

  Сертификат FM BLAZER

  Нажмите на изображение, чтобы посмотреть подробности

  Представление / БЛЕЙЗЕР / Стандартный продукт



  Возникли проблемы со сколами краски или плохим сверлением и нарезанием резьбы? Ознакомьтесь с нашими советами по установке!

  Решения для удаления сколов краски

  Советы по установке

  Применение ударного инструмента



  Нажмите на изображение, чтобы просмотреть резьбу, устойчивую к возврату VRT



  Создайте свой собственный деревянный скворечник

  28 декабря 2021 г.

  Скворечники отлично подходят для легкой работы по дереву, кроме того, они хорошо смотрятся в вашем саду, и местная дикая природа тоже будет вам благодарна!

  В этом проекте используется минимум инструментов, поэтому его легко сделать.Хитрость скворечников заключается в том, чтобы они были построены в соответствии с размерами и размерами птиц, которых вы хотите привлечь, и в то же время защищены от хищников. Это можно сделать, убедившись, что он прочный и безопасный, с отверстием, достаточно маленьким только для птиц.



  1. Детали размером 220×120 мм предназначены для передней и задней части дома и должны иметь шаг в центре. Начните с разметки центральной линии на стороне 120 мм, затем отметьте 110 мм вдоль длины 220 мм.Проведите линию от отметки 110 мм до центральной точки. Это дает угол наклона. Вырезать ручной пилой.

  2. На одной части отметьте хорошее место для небольшого отверстия для проникновения птиц. С помощью кольцевой пилы просверлите круг диаметром ок. Диаметр 25 мм подойдет для маленьких синиц, а диаметр 28-30 мм — для крупных птиц.

  3. Элементы крыши размером 160×120 мм. Они должны сидеть заподлицо под углом, поэтому вам понадобится шлифовальная плоскость, чтобы создать угол на каждом крае 120 мм.Поместите в напарника или используйте G-образный зажим для надежной фиксации и строгания до тех пор, пока сторона не приобретет угол. Повторите с другой частью, пока они не сядут вместе аккуратно.

  4. На этом этапе вы можете добавить к изделию любое украшение, например, фальшивые окна, дымоход и т. д. Используйте для этого дополнительные обрезки дерева.

  5. Начните соединять детали с помощью столярного клея, затем закрепите гвоздями

     .

  6. Отшлифуйте края, чтобы они были аккуратными, без шероховатостей или острых предметов

  7. Покройте морилкой или обработайте для защиты от атмосферных воздействий или садовой краской, безопасной для диких животных

  8. Оборудование, необходимое для подвешивания скворечника, зависит от его конечного местоположения.Простым решением может быть вешалка для картин, прикрепленная к задней части дома, а затем подвешенная на оцинкованный винт с потайной головкой, устойчивый к коррозии.

  мансардные окна Таким образом, мансардное окно представляет собой мансардную конструкцию, которая также содержит окно. Как правило, мансардные окна меньшего размера могут быть разных форм и размеров, но обычно их три. Ш x 28-1/2 дюйма.Три наиболее распространенных слуховых окна — это слуховое окно собачьей будки, слуховое окно сарая и слуховое окно для бровей. Слуховое окно — это то дополнительное окно, которое вы иногда видите торчащим из крыши дома. Слуховое окно используется для увеличения пространства над головой, доступного для преобразования чердака, без необходимости поднимать существующую линию крыши дома. Разблокируйте крышу и слуховое окно таким же образом. Слуховое окно в ванной стоит в среднем от 23 000 до 25 000 долларов, включая стоимость материалов. В зависимости от размера слухового окна можно добавить несколько окон.4 X 4 Обработанные под давлением салазки образуют основу. Облицовка слуховых окон плиткой снаружи аналогична облицовке крыши черепицей, потому что слуховое окно выходит за пределы крыши. Создание мансардных окон. Что такое слуховое окно? Слуховое окно — это тип мансардного окна, которое обеспечивает естественное освещение и дополнительное пространство на сводчатом потолке. Этот общий стиль работает лучше всего, когда вы хотите убедиться, что слуховое окно не выглядит слишком массивным и что архитектурные линии дома остаются в силе.Давайте подробнее рассмотрим детали, необходимые для изготовления основного слухового окна. Этот квадратный внешний вид создает избыток пространства на вашем чердаке. Наша работа заключается в том, чтобы над вашим проектом слухового окна позаботились лучшие местные профессионалы. Слуховое окно обычно добавляется одновременно с преобразованием чердака, поэтому стоимость является «дополнением», а не отдельной ценой. Первый совет, который я могу дать для мансардных окон, — установить их до того, как вы покроете гонтом или иным образом закончите крышу. Слуховое окно часто является одним из основных элементов преобразования чердака.Вы можете заменить окно по умолчанию другим окном или открытием по вашему выбору. Наши люди соответствуют качеству нашей продукции. Когда слуховые окна «правильные», они могут выглядеть великолепно. Пакет слуховых окон включал слуховую крышу, слуховое окно и дверь с приподнятой панелью из стекловолокна с арочным стеклом. Они создают отверстия, пропускающие свет в плоскость крыши, и могут увеличить полезную площадь на чердаке или чердаке. Участник форума JimmyTheWig. Термин происходит от латинского dormitorium, «спальня». Электрика и сантехника будут подключены, прежде чем они будут оштукатурены и установлены столярные изделия, такие как плинтусы.Слуховые окна Ньюкасл, установщики слуховых окон Ньюкасл У мистера и миссис Томпсон из Уокера были большие проблемы со старым слуховым окном, которое было установлено много лет назад. Использование слухового окна — Дизайн дома — Советы по реконструкции. Это небольшие мансардные окна, отделанные скатной крышей, напоминающие очаровательные загородные коттеджи. Виды слуховых окон. Слуховые окна могут быть встроены в крышу или стену, они бывают разных форм и размеров. Но помните, что правила меняются в зависимости от того, где вы живете, поэтому всегда рекомендуется обращаться за советом к местным властям.Выучить больше. Вы можете нажать на профиль трейдера, чтобы узнать больше информации, отправить запрос по электронной почте/SMS или добавить его в свой список обратных звонков. Словарь и фотогид по типам мансардных окон, фотогид по типам мансардных окон и архитектурным проектам Фотографии и эскизы мансардных окон: арочные мансардные окна, мансардные мансардные окна и окна, мансардные окна с плоской крышей, двускатные мансардные окна, шатровые мансардные окна, вставные мансардные окна, сегментированные мансардные окна, мансардные окна, Идентификационные фотографии и чертежи других особенностей здания Вопросы … Как добавить мансардные окна.нет В то время как для слуховых окон в передней части дома требуется официальное разрешение на планировку, задние пристройки обычно подпадают под действие разрешенных прав на застройку (PD). Мансардные окна обычно добавляют при преобразовании чердака, но любое пространство над первым этажом вашего дома может извлечь из них выгоду. Наверху свет и вентиляция. Следовательно, окна также называют мансардными окнами. Мансардные окна — отличный способ показать свой личный стиль и добавить привлекательности планам дома. Не нужно регистрироваться, купите сейчас! Просмотрите 2 037 доступных стоковых фотографий и изображений с мансардным окном или начните поиск по запросу «мансардное окно» или «экстерьер дома», чтобы найти больше отличных стоковых фотографий и изображений.G&M Loft Conversions предлагает множество различных типов мансардных окон. Стены стандартные с 2x4s 16″ OC. Двускатные или скатные крыши. Он определяется вертикальным окном, расположенным в наклонной крыше. Удивительная галерея идей дизайна интерьера и декорирования овальных слуховых окон в спальнях, гардеробных, экстерьерах домов, гостиных, кабинетах/библиотеках/офисах, столовых, ванных комнатах, прачечных/прихожих от элитных дизайнеров интерьера. Дизайн слуховых окон на крышу в бунгало или двухэтажных жилых домах требует тщательного рассмотрения.Мансардное окно — это тип окна, которое выступает из наклонной крыши дома. Размер и форма отверстий, оставленных для них между стропилами, зависят от размера и характера их крыш. Мы живем в викторианском доме типа 1. 3) Поместите окно в пустую область рисунка. Фартуки должны быть не менее 16 унций. Сохраняйте соотношение сторон — отношение высоты окна к его ширине — одинаковым или делайте окна слегка приземистыми. Это хорошо работает, потому что это слуховое окно с двумя окнами.9. Это создает своего рода небольшую крышу для окна, в отличие от других окон в доме, которые находятся на одном уровне со стенами. Вот тут-то и возникает путаница. Нижняя часть оконной рамы щеки будет наклонена, чтобы следовать линии крыши, и будет выступать примерно на 100-150 мм над навесом. Слуховое окно иногда является скромным дополнением к дому, но оно может сильно изменить то, как дом ощущается и используется. Найдите идеальное мансардное окно на крыше, стоковое фото. Введите длину или шаблон для лучших результатов.Мансардное окно – конструктивный элемент здания, выступающий из плоскости наклонной поверхности крыши. Мансардное окно будет доступно в стандартной версии с двумя мансардными окнами EDD (B2/_). Создайте слуховое окно с несколькими окнами. Боковые ручки также позволяют изменять ширину слухового окна. 167. Исторический взгляд на то, как окна превращаются в архитектурные придатки. Может ли кто-нибудь поделиться схемой свинца/кровельных работ и описанием установки такого окна? У меня было 3 слуховых окна на передней крыше моего дома, около 5 лет назад.Deutsch: Gaubenfenster sind vorspringende Aufbauten in geneigten Dächern. Створчатые или створчатые слуховые окна. Добавление слуховых окон — это часто встречающееся обновление, часто для замены существующих световых люков на чердаке или чердаке. Они являются очень распространенными дополнениями к домам, так как они обеспечивают много света и простора в спальнях. Слуховое окно — гениальное изобретение, появившееся в Америке еще в 17 веке. Также посмотрите на соответствующие подсказки для подсказок кроссворда с похожими ответами на «Слуховое окно». Возможно, связанные подсказки.Ширина ткани 138 см, повторение узора 61 см. Однако они могут открываться только наполовину и предлагают ограниченный обзор. Люстра висит перед мансардным окном. Условия подоконника слухового окна отличаются от типичных подоконников тем, что оклад переходит в фартук, который перекрывает крышу. от Дженнифер. Слуховое окно часто освещает и проветривает чердаки и… Чтобы удалить слуховое окно, выберите его в Дереве проекта и нажмите клавишу Delete. Отремонтированная черепичная крыша со слуховыми окнами на старой кирпичной кладке.Мы можем производить наши слуховые окна в широком диапазоне конструкций в соответствии с требованиями наших клиентов и можем предложить их либо в виде вершины, либо с плоской крышей, либо с архитектурным термином «слуховое окно». спать. Слуховые окна Whitefield с наклоном вперед. Существует множество различных стилей слуховых окон, обычно называемых в соответствии с типом крыши. Буквальный ад mcmansions, пример нормального дома, основная масса которого часто выходит за рамки масштаба, его небольшая пропорция участка сама по себе непостоянна … Значение DORMER — это окно, установленное вертикально в конструкции, выступающей через наклонную крышу; также: крытая конструкция с таким окном.Слуховые окна можно разделить на три конструктивные категории: слуховые окна на крыше, слуховые окна в стенах и слуховые окна-вкладыши. Я ОБЕЩАЮ, что это последнее обновление слуховых окон, которое вы увидите от меня (в основном потому, что оно осталось единственным). Итак, мы некоторое время работали над этим небольшим пространством, и слуховые окна также называются выходными окнами или могут быть более широко известны как мансардные окна. Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных и доступных изображений RF и RM. I Определение слухового окна: конструкция с двускатной крышей и окном на внешнем конце, которое выступает из | Значение, произношение, переводы и примерыРусский: Мансардное окно — конструктивный элемент здания, выступающий из плоскости наклонной поверхности крыши. Слуховое окно ЭДД. Для каждого слухового окна обычно есть слуховое окно, которое является неотъемлемой частью любого переоборудования чердака или мансардного помещения. Опционально (Виниловый сайдинг Cedar Creek с деревянной обшивкой ½ дюйма) ИЛИ 8 143 стоковых фотографий, векторной графики и иллюстраций с мансардными окнами доступны без лицензионных платежей. Мансардное окно — это окно, которое выступает вертикально из наклонной крыши, а не прямо в крышу.Присоединяйтесь к плотникам в этой программе, которая реализует на практике систему «объектного обучения», которую Колониальный Вильямсбург использует для обучения ремесленников. Исключения могут быть сделаны для зданий в стиле королевы Анны или других намеренно «живописных» исторических стилей, где асимметричное расположение и пропорции могут подчеркивать слуховое окно. Мансардное окно должно выглядеть так, как будто часть основной крыши была поднята на петли ровно настолько, чтобы обеспечить пространство над головой и пространство для окон, при минимизации общего объема слухового окна над основной крышей.Для мансардных крыш: конструкция должна соответствовать проекту. Фронтон — простая двускатная крыша на вашем слуховом окне помогает отводить воду от окна и вниз по его бокам. Например, в Austin есть декоративный слуховой навес, а также слуховые окна над бонусной комнатой, которые привносят в это пространство дополнительный свет. окно, которое торчит из-под наклонной крыши 2. Они доставляют по всей Великобритании, и это хорошо! Надеюсь это поможет! 0. Мансардные окна обычно используются для увеличения полезного пространства в … Слуховое окно — это стена, которая проходит через основную крышу сарая.Нам они нравятся, может быть, вам тоже. 1350 фунтов стерлингов. Смотрите прикрепленный файл. В большинстве мансардных окон есть окна, хотя ложные мансардные окна могут не иметь функциональных окон. Получен путем скрещивания пород меринос и дорсет-горн. Сиденья у мансардного окна — Фото дизайна, идеи и вдохновение. Мансардное окно IG Flat Roof может быть изготовлено с различными вариантами отделки, имитирующими свинец, медь, цинк и другие сделанные на заказ материалы. Май 2020 г., Рейнланд-Пфальц, Майнц: содранная древесина слухового окна указывает на необходимость ремонта. Мансардное окно имеет собственную крышу, которая может быть плоской, арочной, шатровой, остроконечной или орнаментированной.Однако он не является частью крыши, а обрамлен отдельно. нет Слуховое окно — это окно, которое обычно устанавливается вертикально на наклонной крыше. Это другая версия стандартного слухового окна, на самом деле я не уверен, что слуховое окно правильно называется, но крыша изогнута, а окна утоплены в крышу, поэтому я думаю, что оно попадает в категория мансардных окон или, возможно, просто мансардных окон. Стандартного размера слухового окна не существует; вместо этого вы должны принять во внимание стиль вашего дома и пропорции крыши и других окон, чтобы спроектировать слуховые окна, которые будут полезными и приятными для глаз.Слуховое окно, установленное в скатной крыше, увеличивает полезную площадь помещения и обеспечивает идеальное освещение внутренних помещений естественным светом. сбалансированный по стилю, выравниванию и пропорциям с окнами в основной стене под слуховым окном. Когда что-то идет не так, они выглядят ужасно. Бикон Хилл: Мансардные окна. Z Ставни в Windows. Это особенно важно для слуховых окон, потому что они подвергают большую площадь стены воздействию погодных условий и создают много погонных футов уязвимых пересечений крыши и стены.Деталь слухового окна может включать в себя сложные завитки или решетчатые конструкции или быть простой конструкцией, которая выглядит как уменьшенная версия окон на первом этаже строения. 4 мая 2020 г. Домашняя страница > Добавление слухового окна > Мансардные окна. Схема именования дополнительных слуховых окон определяется стилем кровли, который они берут. Здесь он используется для обозначения одной стороны всего дома, где обычное мансардное окно было бы слишком квадратным. Крыша с уклоном 12/12 Пять частей, каждая часть предварительно собрана. Предварительно установлены отделочные баржи и кромки капельницы. Окна из кедра легко окрашиваются Петли (окна открываются наружу) Мансардные окна доступны в стиле фронтона или в стиле навеса преобразования, как правило, классифицируются как разрешенная застройка так же, как мансардные окна и световые люки.Переключитесь на вид сверху/в плане. Он имеет фрамужные окна на лицевой стороне слухового окна и над дверью, большие окна с дополнительной отделкой, вентиляционные отверстия на крыше в коттеджном стиле и удлиненные карнизные свесы крыши. Карниз Дормер. Деревянный пол SmartFinish 5/8″. Снаружи эти высокие окна притягивают взгляд вверх, заставляя дом казаться выше (и больше), чем он есть на самом деле. Утро в золотой час, Квебек, Квебек, Канада. Новое слуховое окно на тесном, малоиспользуемом чердаке может быть просто билетом. Если установлены окна, как это обычно бывает, слуховое окно дает еще одно преимущество — дополнительный свет.Существует множество различных типов слуховых окон, о большинстве из которых мы поговорим позже. Я недавно купил дом с двумя мансардными окнами на чердаке. Доминирующей особенностью дизайна является впечатляющее пространство двойной высоты, соединяющее недавно вырытый подвал с пристройкой на первом этаже. S. Углубление в мансардном окне — идеальное место для сиденья у окна или стола, где требуется дополнительный свет. Синоним: дормер. Не нужно регистрироваться, купите сейчас! Слуховые окна обычно ассоциируются с мансардными помещениями. Предыдущий владелец/застройщик оклеил внутренние стены слухового окна обоями, повесил кусок черной ткани сверху донизу проема, за оклеенной секцией, и… Медные слуховые окна – это конструктивные элементы зданий, которые выступают из-под наклона крыши. поверхность крыши.Мансардные окна, термин, применяемый к окнам, выступающим из крыши здания, обрамляются при строительстве крыши. Это обеспечивает гораздо больше естественного света без необходимости получения дополнительных разрешений на строительство (в зависимости от местных строительных норм, пожалуйста, свяжитесь с местными строительными властями) или длительных сроков строительства. Следовательно, если крыша покрыта черепицей, следует, что область вокруг окна также должна быть покрыта черепицей, чтобы крыша выглядела однородной. Мансардное окно может быть сооружено при строительстве здания, а может быть дополнением для создания жилого пространства, где высота… мансардных окон.Для установки небольшого валяного слухового окна с плоской крышей в середине ската крыши, с шиферными/черепичными щеками и стандартным окном из ПВХ, оштукатуренным и отделанным внутри. Мансардные окна устанавливаются либо на лицевой стороне стены, либо высоко на крыше, а их крыши могут быть остроконечными, шатровыми, плоскими или с одним скатом. Этот модный выступ с окном из закаленного стекла добавляет изюминку вашему складскому зданию, которое не останется незамеченным. Свес передней двери Свес крыши Передняя дорожка Передняя дверь Навес дома Входная дверь Двускатная крыша Плетистые розы Передний вход Портик Вход Передние входы Слуховые окна являются популярными дополнениями к верхним этажам или чердакам многих типов зданий, поскольку эти конструкции встроены в наклонные или плоские крыша, обычно добавляя окно, увеличивая площадь в квадратных футах и ​​наполняя пространство естественным светом.Слуховое окно (также называемое мансардным окном) представляет собой форму мансардного окна. Вот пошаговый взгляд на то, как прошить слуховое окно, чтобы вода уносилась из этих уязвимых мест. 13 апреля ·. Высокие стены 6 футов 7 дюймов. Стоимость преобразования лофта в главную спальню с ванной комнатой, естественно, будет находиться на более высоком конце спектра и составит около 35 000–45 000 фунтов стерлингов. Стеклянная люстра висит перед слуховым окном в ярко-белой комнате. Слуховые окна предназначены для добавления дополнительного пространства на чердаке, если у вас недостаточно места… Строительство слуховых окон может быть дороже, чем простое переоборудование чердака с мансардными окнами.Всем привет, хотелось бы услышать ваше мнение по этому поводу. 2 февраля 2012 г., 11:54. 8 из 18 Сохранить булавку FB Слуховые окна со стильными деталями Просмотрите изображения мансардных окон разных цветов и стилей, и когда вы найдете слуховое окно, которое вас вдохновляет, сохраните его в книге идей или свяжитесь с профессионалом, который сделал их, чтобы узнать, что это за дизайнерские идеи, которые у них есть для вашего дома. Оконные рамы обычно имеют деревянные накладки, закрывающие вертикальные мансардные окна с плотниками. В некоторых домах, например, в викторианских домах с задней пристройкой, также можно использовать L-образное слуховое окно.Мансардное окно имеет собственную крышу. Здесь мы покажем вам различные стили слуховых окон, которые могут добавить идеальный акцент в ваш дом. Слуховое окно (2) Слуховое окно (1) Недавние подсказки. В последнее время дизайн и стили изменились, что привело к разработке новых форм слуховых окон. Передняя часть (слева) и передняя обшивка (справа). Они пропускают свет в темную область, заключенную под крышей дома. Окно справа находится в шкафу, а окно слева — в ванной. Эти окна установлены вертикально внутри каркасной конструкции.Все блоки автономны, не требуют дополнительного обрамления и поставляются готовыми к установке. Овальные мансардные окна — Фото дизайна, идеи и вдохновение. В нем обычно находится окно или вентиляционные жалюзи. Подростком Винсент теряет мать и пытается найти свое место в этом большом мире. Недавно я сделал несколько обновлений фотографий для ваших идей, мы очень надеемся, что вы сможете черпать вдохновение из этих потрясающих фотографий. PDF-файл Алюминиевые оконные панели Модель # Отверстие в панели.Если в спальне есть мансардные окна, помните, что хотя бы одно окно в каждой спальне должно соответствовать коду выхода. Створчатые окна, хотя и устарели, предлагают преимущество открывания, не занимая дополнительное пространство, как створки. raspberryras писал(а): ». Фрамужные окна в дверях. ». Мансардная конструкция используется там, где уклон крыши слишком мелкий, чтобы обеспечить высокий запас высоты, и часто используется для помощи при установке лестницы. Это создаст дополнительное пространство над головой, необходимое для комфортного проживания — дополнительную спальню, студию или игровую комнату.окно . Конфликт между получением дополнительной внутренней площади и приемлемым архитектурно-приятным внешним видом должен учитываться, если удачное дополнение слуховых окон… Мансардные окна обеспечивают источник естественного света и вентиляции и в этом похожи на световые люки. Есть формула для получения правильной пропорции размера купола к длине крыши, чтобы она выглядела правильно, и она у нас есть! Гамбральный боковой вход. Мансардное окно меньшего размера обычно дешевле большого, а использование простых материалов позволит снизить стоимость.Точно так же, как это звучит, слуховые окна с плоской крышей имеют плоские вершины, что делает их нежелательными для мест, где много дождевых слуховых окон. Определение существительного слухового окна в Оксфордском словаре для продвинутых учащихся. Первые 2/3 года у нас не было водосточных желобов на слуховых окнах, но когда шел сильный дождь, желоба на доме не могли отводить лишнюю воду из слуховых окон, и у нас на доме есть водосточные желоба. 5) В диалоговом окне Duplicate Array задайте форму массива, количество занавесок слухового окна – все правильно.Слуховые окна, Слуховое окно на крыше, Слуховое окно с бочкообразной крышей, Слуховое окно для бровей, Входная вытяжка, Входные вытяжки. установка окна в жилом доме рабочий человек в доме строительство дом коттедж вектор мансардное окно человек установка окна жилой дом крыши жилье строительная площадка серая крыша мансардное окно буровой рабочий. Наши меньшие по размеру декоративные элементы Old Lace Gable подходят для большинства слуховых окон с одним окном. . Например, вам может понадобиться использовать мансардное окно, чтобы получить доступ к лестнице или притоку наверху лестницы. Мансардное окно с двускатной крышей. Он обычно используется для освещения чердаков, как правило, после отделки слуховых окон или структурных элементов дома, выступающих из-под ската крыши, которые являются элементами архитектурного дизайна, которые можно найти в домах по всему миру.Автоматические слуховые окна можно перемещать и изменять их размер на виде в плане с помощью маркеров редактирования. Слуховые окна в мансарде могут быть одинарными, и вы можете включить в проект одно или два из них. Окно изготовлено из натурального дерева с настоящим стеклопакетом и снабжено отдельными ламелями для перекладин оконной створки. слуховое окно: стоковые видеоклипы. Деталь серии красивых арочных мансардных окон в родовом здании старого города. Слуховое окно — это вертикальное окно с собственной крышей, расположенное, по крайней мере частично, в пределах ската крыши.Все проходы через крышу должны быть надлежащим образом залиты, чтобы предотвратить повреждение водой. Слуховые окна лучше всего подходят для переоборудованных мансардных или мансардных помещений. Мансардные окна, с другой стороны, предлагают идеальное решение для освещения и вентиляции. IG Eaves Dormer изготавливается в соответствии с индивидуальными размерами и требованиями к дизайну каждого клиента. Текст песни. Возможно, вам понадобятся следующие данные, которые мы добавили. На выбор предлагается пять стилей: трапеция, фронтон, навес, бедро и летучая мышь; каждый тип фронтона имеет уникальные параметры.В большинстве случаев они добавляются, чтобы использовать существующее чердачное пространство, чтобы увеличить высоту в верхних помещениях, иметь дополнительное хранилище или жилую площадь, а также для дополнительного естественного освещения и обогрева через дополнительные слуховые окна, которые в значительной степени способствуют разнообразию форм крыши и их внешний вид может существенно повлиять на архитектурную целостность здания и визуальную привлекательность территории. Крыша дома со слуховым окном. По словам Дуарона, при добавлении нескольких комнат вы можете быстро подняться до более чем 100 000 долларов.Нажмите на боковую стену слухового окна, чтобы выбрать его, затем используйте маркер редактирования «Переместить», который отображается над окном, чтобы переместить слуховое окно в новое место. К) Выход. нет Слуховое окно обеспечивает приток свежего воздуха и лучший приток воздуха для улучшения вентиляции и качества воздуха. Обычно эти навесные окна включают створчатые окна и окна с двойными подвесами. Они добавляют света, вентиляции, вида и классического вида. Перед проектом добавления слухового окна Слуховые окна добавляются к существующим конструкциям по нескольким причинам, включая эстетику.Если мансардные окна были добавлены позже, мы предлагаем вам отнестись к мансардным окнам как к индивидуальной ответственности на том основании, что они образуют слуховые окна, позволяющие разместить дополнительные помещения на чердаке без изменения традиционной линии крыши или увеличения высоты здания. Мы надеемся, что вы можете сделать такие же, как они. Купол. Пэт Реддекопп. б/у, но в очень хорошем состоянии, установлены только на крышу, из коллекции покупателей пару лет. PDF-файл Auto CAD-файл; В-1. Хотя я использую термин «мансардное окно» и «мансардное окно» взаимозаменяемо, как это обычно бывает в наших разговорных выражениях, слуховое окно — это целостная единица, а слуховое окно — это фактическое окно, встроенное в слуховое окно.Ниже приведены некоторые примеры, в том числе большое заднее слуховое окно (увеличение полезной площади пола без необходимости получения разрешения на планировку), слуховые окна с небольшим наклоном крыши, слуховое окно с кошачьей горкой (которое дает более низкий профиль, чем слуховое окно, и позволяет использовать черепичную крышу), скат Мансардная черепичная крыша с четырьмя двускатными мансардными окнами на старом здании под голубым небом Stock Photo by ryhor 0 / 0 новая серая металлическая крыша с мансардными окнами Pictures by MrTwister Стоковые фотографии jannyjus 1 / 62 Рига, Латвия.Все слуховые окна IG Elements Redi доступны с полностью интегрированным свинцовым фартуком в качестве опции. Дополнительные изменения включают новые слуховые окна на верхнем этаже и реорганизацию внутреннего пространства. Чтобы построить окно, вы должны создать раму внутри крыши. Исторический Майнцский Дойчхаус, мансардные окна и световые люки создают теплые интерьеры, залитые естественным солнечным светом. Если вам нужно заменить мансардные окна в вашем доме или вы хотите установить их впервые, Adkins & Sons может это сделать.В дополнение к основным столярным инструментам, проект требует круглого … Мансардное окно против слухового окна. 7 см в ширину, 9 см в глубину. Посмотрите больше идей о слуховых окнах, слуховых окнах, экстерьере дома. Форма фронтона и то, как он детализирован, зависит от … Верхние края цокольной планки устанавливаются под сайдингом или черепицей. двускатный навес над окном или дверью. 10 января 2016 г. Сьюзен @ Уникально ваши или мои украшения, дизайн, сделай сам, обустройство дома, дизайн интерьера, Луисвилл, Кентукки 4 комментария.Есть идеи, как создать это в Home Designer Pro 2021? Прилагаю свои забитые попытки. Решатель кроссвордов нашел 20 ответов на разгадку кроссворда слухового окна. Викторианский коттедж доступен в 6 типах сайдинга. Что такое мансардное окно? От французского «dormir», означающего «спать», мансардные окна представляют собой вертикальные блоки внутри собственной крыши, расположенные на … ни одной В то время как традиционное мансардное окно состоит из комбинации окна и крыши, в слуховом окне VELUX вместо окон крыша.Категория: Мансардные окна. В скобках указано количество ответов. Его часто используют в качестве карниза, чтобы обеспечить дополнительное пространство на чердаке для хранения или других целей. Это дом нашей мечты, и он обременен огромной ипотекой, мы никогда не планируем переезжать, если можем помочь. Слуховое окно — это окно, которое находится в стороне от дома, обычно с трех сторон. По сути, слуховое окно представляет собой конструкцию, выступающую из массива крыши и имеющую собственную крышу, окна, а иногда и стены. Независимо от того, какой стиль слухового окна лучше всего подходит для вашей собственности, есть несколько основных. Это викторианский коттедж с добавлением слухового окна на крыше.Это первоначальные планы, которые мой муженек составил до того, как мы переехали, вы можете видеть, что мансардные помещения фактически создали «зал» длиной 8 футов в каждой из комнат. Параметры редактирования, доступные в диалоговом окне «Редактировать элемент крыши», зависят от выбранного стиля слухового окна. Слуховые окна используются либо в оригинальной конструкции, либо в качестве более поздних дополнений, чтобы создать полезное пространство и высоту внутри крыши. Здесь, в Австралии, в домах с архитектурой, вдохновленной 19-м и 20-м веками, есть слуховые окна. Окна являются частью крыши.1. Просто предоставьте нам необходимые размеры. У меня есть два мансардных окна на крыше в передней части моего дома (которые мы купили около 8 месяцев назад), оба из которых текут по бокам — не так уж сильно, но достаточно, чтобы при приличном дожде у нас были капли. через потолок. Мансардные окна доступны в различных размерах и конструкциях. Чтобы построить переоборудование слухового окна, вам нужно будет купить определенные материалы и внести дополнительные и довольно серьезные изменения в конструкцию крыши, все из которых могут сделать преобразование слухового окна немного более дорогостоящим вариантом для чердака.Строение, возвышающееся над наклонной крышей, обычно с вертикальным окном. Опубликовано 15 января 2017 года. Слуховые окна выступают из плоскости скатной поверхности крыши. Акцентные двери. Остроконечная мансардная витрина. Удивительная галерея идей дизайна интерьера и декорирования мансардных оконных сидений в спальнях, гостиных, кабинетах/библиотеках/офисах, комнатах для девочек, детских, комнатах для мальчиков, медиа-комнатах от элитных дизайнеров интерьера. » Закрывая крышу, мы запираем слуховое окно. В мансардном доме мансардные окна встроены в крышу.В окружении деревьев в осенней листве. Экспертные услуги по ремонту и установке мансардных окон или мансардных окон. Преобразование Velux и мансардных окон одно и то же, velux является ведущим производителем мансардных окон. Этот тип преобразования, как правило, очень экономичен и обычно не требует разрешения на планирование. Слуховое окно Слуховое окно представляет собой крытую конструкцию, часто содержащую окно, которое выступает вертикально за плоскость скатной крыши. Мансардные окна выступают за пределы крыши, а окна обычно занимают большую часть пространства в передней части слухового окна, поэтому легко сделать вывод об окне.Окно должно быть символом, а не подключаемым объектом. H отверстие в крыше между стропилами и закрепите это изящное слуховое окно на месте с помощью прилагаемых винтов. Затем будут установлены внутренние стены вместе с изоляцией, и будут установлены такие элементы, как лестница, а затем окна. Медная арматура, используемая в слуховых окнах, должна весить не менее 12 унций. мансардное окно — остроконечная пристройка, пристроенная к наклонной крыше… Мансардное окно. Их беспокоила утечка воды, поэтому они связались с Дэйвом через его веб-сайт и были впечатлены, когда несколько их друзей узнали, кто он такой.Нагромождение деталей, которые станут слуховым окном. Продуманное сочетание цветов в этом доме добавляет очаровательный элемент экстерьеру, но что действительно скрепляет сделку, так это применение на втором этаже. Annabelle Chapman Architect Pty Ltd Как извлечь выгоду из слухового окна Слуховое окно и слуховые окна. Горячий воздух поднимается вверх, поэтому на верхних этажах может стать душно. Самый распространенный тип слухового окна – остроконечное слуховое окно. Некоторые из самых популярных форм мансардных окон включают в себя: Слуховое окно Дидсбери, имеющее коробчатую форму.больше_верт. Знания, внимание к деталям, квалифицированные мастера и стремление к качественному, беспроблемному обслуживанию — вот принципы, по которым должно стоить слуховое окно. мансардное окно — окно в остроконечной пристройке, предназначенное для оконного проема — овальное или круглое мансардное окно — каркас из дерева или металла, содержащий оконное стекло и встроенный в стену или крышу для пропускания света или воздуха 2. Внешние стены моего второго этажа составляют всего 3 фута, чтобы создать второй этаж в мансардном стиле (до 8 футов в высоту).Я планирую установить боковые боковые окна на свои слуховые окна, чтобы придать мне тройной вид. 10А. Скачать менее чем за 30 секунд. | Значение, произношение, переводы и примеры dormer windows — prefabricated — Великобритания. Ранние конструкции слуховых окон можно найти в готической архитектуре 12 века. План, чтобы уложиться в бюджет, состоял в том, чтобы повторно использовать существующие слуховые стержни, оставленные поставщиком нашего клиента. Разработан, чтобы действовать как более аккуратный, более конструктивный «световой люк», который смотрит на улицу внизу; Мансардные окна одновременно обеспечивают улучшенное освещение и вентиляцию, а также создают дополнительное пространство над головой, выступая за пределы основного помещения.Фон пасмурного неба и большой сосны. Они встречаются практически в любом типе дома и, вероятно, являются наиболее распространенным стилем слуховых окон из-за их простоты и того факта, что они добавляют большую вертикальную высоту из большинства слуховых окон. Мансардные окна — кто платит? Если слуховые окна были построены в то же время, что и остальная часть здания, и в ваших документах о праве собственности нет конкретного упоминания, рассматривайте крышу и боковые стороны как общие, а окна как отдельные. Обновление с помощью пакета мансардных окон добавляет привлекательный, утонченный фасад.Балки пола стандартные 2×4 с шагом 16 дюймов по центру. Слуховое окно — это вертикальное окно с собственной крышей, которое выступает из-под ската скатной крыши. Небольшие проекты, такие как добавление слухового окна, стоят около 4000 долларов. Существует несколько вариантов слуховых окон, в том числе односкатные, плоские, двускатные и вальмовые. Средние затраты и комментарии от команды профессиональных журналистов CostHelper и сообщества пользователей. Мансардные окна значительно увеличивают жилую площадь дома Слуховое окно с плоской крышей выступает из вашей крыши под углом 90 градусов и прямыми линиями.Мансардное переоборудование представляет собой пристройку, которая возводится так, чтобы выступать над существующей наклонной крышей, чтобы создать больше полезного пространства с дополнительной высотой над головой, а это означает, что тесный чердак может стать более просторной, просторной комнатой с новыми слуховыми окнами, обеспечивающими преобразующую естественную… Мансардные окна которые выходят на улицу, должны быть спроектированы и построены с учетом визуальной привлекательности. 2200 фунтов стерлингов. [1] Установите крышу… Пожалуйста, нажмите на одно из изображений слуховых окон ниже, чтобы просмотреть некоторые из наших фотографий продукта. Фронтон — это обычно треугольная часть стены между краями пересекающихся скатов крыши.eBay Посмотреть цену. Сколько стоит установить слуховое окно в Великобритании? Сколько стоит мансардное окно? Преобразование мансарды в мансарде в Великобритании может стоить от 20 000 фунтов стерлингов или около 500–600 фунтов стерлингов за м². Используя «экспериментальную археологию» или «реверс-инжиниринг», мы изучаем здания в нашей коллекции (и в других местах). Мансардное окно, с другой стороны, не является формой створчатого окна. Это слуховое окно, слуховое окно. крыша, обычно с вертикальным окном.Оно не является частью конструкции крыши, а оформлено отдельно и часто обеспечивает дневной свет и вентиляцию комнаты, расположенной на чердаке или чердаке.Чтобы заблокировать слуховое окно, чтобы вы не могли случайно изменить его, щелкните правой кнопкой мыши крышу и выберите «Заблокировать». И слуховое окно обеспечивает естественный свет, свежий воздух и, возможно, некоторые драматические виды с верхушек деревьев. Эй, я пытаюсь создать слуховое окно с эркером на 2-м этаже для обзора с 3-х сторон Мансардное определение, вертикальное окно в выступе, построенном из наклонной крыши Вытащил быстро (1) Самый чудесный (1) Бренд кухонной сумки (1) Обнадеживающий орёт (1) Найдите 21 способ сказать ДОРМЕР вместе с антонимами, родственными словами и примерами предложений в Тезаурусе.Эти окна… Создание мансардных окон Вы можете создавать самые разные мансардные окна в объектах крыши и гранях крыши. Все части слуховых окон (кроме окон или проемов) представляют собой те же сегменты, что и те, которые используются для создания крыш. Слуховые окна обычно используются для увеличения полезного пространства на чердаке и для создания оконных проемов в плоскости крыши. Дизайн, ландшафт и тщательный выбор материалов сошлись воедино, создавая комфортную и уютную обстановку. Чеснатт, глава I, в «Доме за кедрами»: Он медленно прошел мимо ворот и заглянул в узкую щель в кедровой изгороди.Местные мансардные окна Мы нашли лучшие и самые надежные мансардные окна в вашем районе. Установка правильного типа окна может быть энергоэффективной и помочь сократить счета за коммунальные услуги, такие как отопление и освещение, поскольку окно регулирует количество света и тепла, поступающих через слуховое окно. com » Результаты поиска по запросу «мансардное окно» Yee yee! Мы нашли 1 текст, 5 исполнителей и 50 альбомов, соответствующих мансардному окну. Это вопрос как размера, так и положения. Мы добавили информацию о каждом полученном изображении, включая размер и разрешение.Увеличенное пространство означает, что у вас есть место для шкафа, ванной комнаты, уголка для чтения, небольшого дивана у окна и спальни. Архитекторы Дональда Гарднера предлагают широкий выбор планов домов со слуховыми окнами. Обычно в нем есть окна, а крыша мансардного этажа имеет меньший уклон, чем основная крыша. Ширина 4 фута, 6 дюймов и 8 футов подходит для всех наших моделей и размеров Gambrel Barn. 2. Это уникальное дополнение к дому открывает вашу крышу и добавляет столь необходимую площадь. Так как это слуховое окно было на довольно узком радиусе, мы выбрали гнутую фанеру.Сосредоточившись на добавлении большего пространства, стоит подумать о дизайне вашего окна и стиле открывания. окно, которое торчит из-под наклонной крыши. Шед Дормер. Слуховое окно Гамбрел. Слуховые окна для бровей можно метко назвать из-за изогнутой конструкции настоящих слуховых окон или использования изогнутого окна внутри традиционного фронтонного окна. с WorldEdit Загрузите карту прямо сейчас! Мансардное окно в масштабе 1:12 с окном в викторианском стиле. Замок Дормер. Они также добавляют простора интерьеру помещения, для размещения мебели, так как вертикально выступают за плоскость скатной крыши.Слуховые окна из стеклопластика — один из самых популярных методов изготовления мансардных окон для рынка жилищного строительства. com, самый надежный в мире бесплатный тезаурус. Слуховое окно (также называемое мансардным окном) представляет собой форму мансардного окна. Особенности мансардного навеса в саду. Это связано с тем, что они являются экономически эффективным способом увеличения полезной площади внутри здания. В нем говорится, что они делают сборные мансардные окна (не только окна) по индивидуальным размерам, вам просто нужно отправить чертеж или сообщить им размеры, и они вернутся к вам с ETA и временем выполнения заказа.Хотя это окно может быть менее защищено от элементов из-за открытого характера слухового окна, окна обычно не менее защищены, чем обычное окно. Хотя слуховые окна имеют стены и крышу, как и основная конструкция дома под ними, они являются проходом через крышу — так же, как световой люк, дымоход или вентиляционная труба. Скачать изображения и фотографии мансардного окна. Некоторые слуховые окна были задуманы и построены как часть первоначального проекта здания, но см. «Просмотр»> «Показать все», чтобы узнать, как скрыть слуховые окна.Мансардные окна имеют несколько различных форм в зависимости от статуса зданий, местных материалов и традиций, даты постройки, использования пространства на крыше и того, является ли слуховое окно частью первоначального дизайна или более поздним дополнением. Дощатый сайдинг покрывает стороны слухового окна, а зубчатая черепица, такая же, как на фронтоне слева, украшает фронтон. Согласно Old House Online, слуховое окно считается одним из величайших изобретений в жилищном строительстве. Слуховые окна, обычно имеющиеся на наклонной стороне крыши, пропускают естественный солнечный свет на чердак, чердак или любое другое помещение со сводчатым потолком.ТанночРефурб. Мансардные окна являются ценным дополнением при проектировании преобразования чердака, позволяя добавить окна и балконы. Профессиональная установка слухового окна обычно стоит от 2500 до 20 000 долларов, или около 115 долларов за квадратный фут. Это крыша со слуховыми окнами. Мансардные окна представляют собой небольшие фронтоны с окнами на боковой стороне крыши. Что ж, вы можете проголосовать за них. Какие есть синонимы к слову мансардные окна? Традиционные мансардные окна В The Good House мы давно знаем, что архитекторы, застройщики и строители изо всех сил пытаются найти традиционные мансардные окна (также известные как мансардные окна), подходящие для французских провинциальных проектов, не принося… Стандартные мансардные окна.В диспетчере ресурсов щелкните правой кнопкой мыши (Windows) или щелкните, удерживая нажатой клавишу Ctrl (Mac), ресурс окна и выберите «Сделать активным» в контекстном меню. 10 см высотой, 9. Мансардное окно нуждается в ремонте Джон Гилберт Сползли вертикальные сланцы, облицовка нуждается в перекраске или замене, отсутствует свинцовая пропитка. 683 стоковых фотографий по запросу «старые мансардные окна на крыше» доступны без лицензионных платежей (роялти). Стены слухового окна строители часто называют «щечными». С тех времен, когда еще не было письменности, окна функционировали. Слуховое окно было характерной чертой европейской архитектуры, по крайней мере, с середины пятнадцатого века.Таким образом, вам не потребуется разрешение на строительство слуховых окон, если только они не превышают определенных размеров или если вы живете в охраняемом здании или заповедной зоне. Пусть вам понравятся мансардные окна для бровей. [‘ˈwɪndoʊ’] каркас из дерева или металла со стеклянным оконным стеклом, встроенный в стену или крышу для пропускания света или воздуха. Кроме того, имейте в виду, что если слуховое окно имеет шаг 12/12, для украшения можно использовать один кронштейн. там, где щечные рамы не доходят до уровня пола, следует использовать две фиксированные стропила для обеспечения необходимой поддержки.Мансардное окно может быть разных размеров и стилей, но обычно оно меньше, чем другие окна, которые вы найдете в своем доме. Существует несколько различных типов слуховых окон, каждый из которых имеет свой отличительный вид. Мансардное окно является конструктивным элементом в здании, построенном на наклонных крышах. У нас есть мансардное окно Gambrel шириной 4 фута с откидной крышкой для амбаров 16 и 20 футов, мансардное окно Gambrel шириной 6 футов для моделей сарая Gambrel 24 и 28 футов и мансардное окно Gambrel шириной 8 футов для амбары 32 и 36 футов.Больше места и свободного пространства: Когда мансардные окна большие, например, слуховой сарай, который проходит по всей длине бунгало, 1. Колониальный Вильямсбург был живым. Большие переделки, такие как добавление слухового окна в ванную, обойдутся примерно в 24 000 долларов. Окно может быть частью дизайна, или могут быть использованы ставни, если это соответствует внешнему виду здания. Существует множество форм и размеров, поэтому у вас не должно возникнуть проблем с поиском варианта, подходящего для вашего дома в Брайтоне. РЕДДИЧ. Открытка РП. Сделайте слуховые окна не шире, чем окна дома внизу.Добавление слухового окна к существующему пространству в Новой Зеландии, вероятно, будет стоить от 15 000 долларов. Надеюсь, вы сможете помочь с проблемой утечки остроконечных слуховых окон, которая у меня возникла здесь, в Великобритании. Улучшенная вентиляция: окна на крыше могут обеспечить больше свежего воздуха и улучшить воздушный поток по всему дому. Найдите идеальное стоковое фото с мансардными окнами. Мансардные окна не так стары, как другие типы окон, потому что в них используется больше материалов. Пусть эти фотографии представят вас, мы нашли это свежие изображения.Значение, произношение, изображение, примеры предложений, грамматика, заметки об использовании, синонимы и многое другое. Мансардное окно является продолжением существующей крыши, что позволяет увеличить площадь пола и пространство над головой при преобразовании мансарды. Фраза-существительное В крышу можно встроить небольшой обратный фронтон или слуховое окно. По оценкам журнала Family Handyman, мастеру-сделайку нужно около 1800 долларов материалов, чтобы построить слуховое окно шириной около 6 футов и высотой 9 футов с одним окном. Ссылки на рекламу и ресурсы Этот старый дом: подгонка слуховых окон к дому Блог мастера: 5 типов слуховых окон Слуховое окно — это часть крыши, выступающая вертикально из остальной части крыши.Начните со строительства нижнего этажа дома. Компания Top Window Cleaners в Лондоне работает с самыми экологически чистыми пенами и нетоксичными моющими средствами, чтобы окна были кристально чистыми в любое время года. слуховое окно (мн.ч. мансардные окна) Вертикальное окно, построенное из наклонной крыши. 1 синоним слухового окна: слуховое окно. Вместо того, чтобы открываться наружу, как окна фронтона, мансардные окна открываются внутрь к центру вашей крыши. 0 отзывов. Вертикальное смотровое (мансардное) окно также обеспечивает лучший обзор, поскольку вы находитесь ближе к просматриваемому объекту.Гейбл существительное. улицы впереди мансардное окно кукольного домика. Также возможно иметь слуховое окно во всю ширину, которое максимально увеличивает пространство, доступное на чердаке. Свет, воздушная вентиляция и пространство над головой — вот три основных преимущества мансардного окна или под ним. Если вам нравятся эти картинки, вы должны… Мансардное окно — это продолжение здания, выступающее из-под покатой крыши. Слуховые окна используются либо в первоначальной конструкции, либо в качестве более поздних дополнений, чтобы создать полезное пространство на крыше здания за счет добавления верхнего пространства и включения окон для света и вентиляции.Все три из которых обеспечивают дополнительные затраты на установку слухового окна. Мансардное окно отличается от фронтона. Большинство продуктов имеют название и/или номер продукта, присвоенный им для облегчения связи с нашими торговыми партнерами. Мансардные окна, отсеки и башни. H x Слуховые окна, как и мансардные окна, обычно классифицируются как разрешенная застройка, как и мансардные окна и световые люки. Если бы я был приземистым мансардным окном слева, я бы нервничал. Привет г / Кровля!. Эти три типа окон — мансардные окна, эркеры и башенки — имеют общую черту окон, которые выступают из дома — в крышу или в стену — и обеспечивают радость света и вентиляции.Слуховые окна, как и переоборудование слуховых окон, обычно классифицируются как разрешенная застройка, так же как мансардные окна и световые люки. Плюс материалы, строительные леса, профессиональные сборы и т. д. за вышеперечисленное. Слуховые окна часто используются для вентиляции чердачных помещений. Я сделал также! Но теперь все исправлено, посмотрите это видео, чтобы узнать, как исправить несколько проблемных областей слуховых окон. Традиционно красивой альтернативой старомодному слуховому окну является слуховое окно в коттедже в виде шоколадной коробки. 2016 год принес свои новые тенденции и подход к домам с мансардными окнами.Включение окна во внешнюю стену ваших мансардных окон пропускает естественный свет и сезонное тепло, а также обеспечивает доступ к прохладному бризу в летние месяцы. Значение слухового окна. Как и крыши в целом, двускатная конструкция является одной из самых … Эти мансардные окна не только обеспечивают столь необходимый свет гостевой комнате, превращенной в чердак, но также служат выступами для кровати и уголка для чтения. медь. стена, увенчанная фронтоном. Word Alive Press, 1 января 2016 г. — Художественная литература — 224 страницы.Они добавляют высоту и пространство, но в немного меньших сегментах, так как обычно два окна расположены рядом, а не на одном. Мансардные окна и слуховые окна популярны в домах в колониальном или викторианском стиле. Шаг 1 — Подготовьте леса. Это схема дома с мансардным окном, сделанная из ели темного дуба, которую вы можете использовать на своем сервере или на одиночной карте. Это может быть любой размер, но в идеале он должен быть не менее трех квадратов в ширину и на уровне мансардного окна.Определение мансардного окна: Слуховое окно или слуховое окно — это окно, встроенное вертикально в наклонную крышу. В x Ш. Давайте посмотрим на пять основных типов дополнений слуховых окон Связанные словаСинонимыЛегенда: Переключиться на новый тезаурус Существительное 1. существительное. Выберите из нашей обширной коллекции … Мансардные окна могут быть либо включены в первоначальную постройку дома, либо добавлены позже во время реконструкции. Мансардные окна, или конструктивные элементы дома, которые выступают из-под ската крыши, являются элементами архитектурного дизайна, которые можно найти в домах по всему миру.сетевой словарь. Опять же, это всего лишь лучшая практика, но она помогает избежать строительства слухового окна, которое выглядит непропорциональным по отношению к остальной части дома. Было много потраченного впустую и неиспользованного пространства, к тому же они чертовски надоели мне. Многие самостроители забывают, что когда строились первые коттеджи, не было акцентного освещения мансардных окон. Из-за размера наших окон/мансардных окон у нас не было проекта, который диктовал бы что-либо конкретное в отношении самих окон, только проем в крыше.Когда семья Гастингсов переезжает в пустующий дом, в котором жил Винсент, между Винсентом и сыном Гастингсов зарождается дружба Уэзеред, мансардное окно со старинными зелеными ставнями в открытом положении. 5 типов слуховых окон. Структура представляет собой архитектурную деталь, которую люди называют «мансардным окном», и в большинстве слуховых окон есть окна. Девушка шла по засыпанной песком дорожке к серому, некрашеному дому с крутым слуховым очертанием: 1. Наши планы навеса со слуховым окном включают чердак, спроектированный в сарае.По словам Дойрона, слуховое окно обычно стоит около 4000 долларов. Антонимы к слову мансардные окна. См. полное описание. Слуховое окно — это конструктивный элемент, выступающий из наклонной крыши, а слуховое окно — это окно, встроенное в слуховое окно. По другому они не подходят. 5-й этаж со спальнями под крышей (небольшое мансардное пространство вверху), со скошенными стенами вперед и мансардными окнами, как на фото (дом не мой — здесь гораздо красивее!). Размеры варьируются от 10×14 до 14×24.Мансардные окна должны быть. Гейбл. Слуховые окна обычно имеют крышу, две стороны (или «щеки») и окно спереди, хотя можно найти значительный диапазон вариаций на эту тему. Он был так сильно раздосадован тем моментом, когда слуховое окно на чердаке внезапно распахнулось, что он не заметил появления трех смеющихся лиц, розового, белого и пухлого, но таких же вульгарных, как лицо Коммерса. видел в скульптуре на некоторых … Синонимы для мансардных окон в Бесплатный тезаурус.Мансардные окна также добавляют пространства и света внутрь дома. Для гостевой спальни наши клиенты остановились на ткани Vanessa Arbuthnott («На улице в васильке» и «Незабудка»). Мансардные окна Velux с наклонной крышей. 1) Создайте объект крыши. Мансардное окно — это конструкция, выступающая вертикально из наклонной крыши, часто с окном в ней. Если пропорции нарушены, окна выглядят неправильно и умаляют привлекательность дома. из 82. Как и в случае со слуховым окном для собачьей будки, этот тип получил свое название от формы, похожей на садовый сарай.Эта область открывает крышу внутри сарая, чтобы обеспечить больше места для хранения и дневного света. РЕКЛАМА. Слуховое окно со сквозняком на крыше вашего дома может пропускать холодный воздух или выходить наружу, а также через него может просачиваться вода и вызывать повреждения, требующие дорогостоящего ремонта. Мансардные окна Фронтонное окно и двустворчатые двери установлены на объекте заказчика — Basfords Этот клиент заказал нашей команде установку двускатного окна, а также 7 окон от пола до потолка и 3 комплекта двустворчатых дверей Schuco.Архитекторы часто добавляют слуховые окна к крышам, чтобы добавить красоты и архитектурного стиля. Только что получил письмо от совета, чтобы сообщить мне, что наши соседи обращаются за разрешением на строительство (мы находимся в AONB), чтобы установить слуховое окно на крыше рядом с нашей крышей. Существуют разные типы крыш. Сколько стоит поставить мансардное окно в Великобритании? Сколько стоит мансардное окно? Преобразование мансарды в мансарде в Великобритании может стоить от 20 000 фунтов стерлингов или около 500–600 фунтов стерлингов за м². Шотландская студия Konishi Gaffney сконструировала широкое мансардное окно, чтобы превратить чердак таунхауса в Эдинбурге в мансардное окно Gambrel.Инструмент «Вставка символа» автоматически активируется из базовой палитры. Мансардные окна – это окна, расположенные на наклонной крыше. Шаг крыши 12/12 также является определением мансардного окна в Определениях. 2 человека 8 дней. Если вам нужна надежная клининговая компания. Стекло можно легко выдвинуть из рамы, так что возможна прямая покраска оконной рамы. 5-этажный дом, увеличение полезной площади может иметь значение. Нажмите на ответ, чтобы найти похожие подсказки кроссворда.Тем не менее, их вертикальный профиль означает, что их также можно использовать для создания верхней комнаты на чердаке, чердаке или верхнем этаже, что в конечном итоге позволяет увеличить полезное пространство. У них есть свои конструкции крыши для … нет 13 сентября 2014 г. — Внешний вид слухового окна. Идеи мансардных окон с двойным подвешиванием Фото Нэнси Эндрюс Слуховые окна Hamptons House Неоклассический Неоклассический дом у бассейна — Haver and Skolnick Architects Мы решили использовать два слоя 3/8, с хорошим слоем столярного клея между ними и большим количеством скоб.Как только вы поймете это, наряду с тем фактом, что все стороны слухового окна должны иметь мигающие устройства, которые должным образом установлены и обслуживаются в местах, где слуховые окна или световые люки оставлены голыми. Мансардные окна, которые шире, чем окна в доме внизу, могут в конечном итоге стать доминирующей архитектурной особенностью, а не дополнительной. Мы можем помочь вам быстро связаться со специализированными компаниями, которые предоставляют услуги мансардных окон, а также аналогичные проекты. Эта каркасная конструкция выступает наружу от ската основной крыши и имеет собственную небольшую крышу над окном.Слуховое окно и солнечные панели Слуховое окно и солнечные батареи на красной черепичной крыше мансардное окно картинки стоковые фотографии, фотографии и изображения без лицензионных платежей Монтаж и сборка нового мансардного окна «Велюкс» как часть кровельного покрытия Монтаж и сборка нового мансардного окна «Велюкс» Мансардное окно как часть кровельного покрытия (Франкенталь, Германия, 16 апреля 2020 г.) Мансардное окно Каждый проект, включая слуховые окна, слуховые окна, слуховые крыши и пристройки, также заранее получает полную смету, поэтому вам не нужно беспокоиться о счетах-сюрпризах позже.Мансардные окна открывают пространство в вашей комнате, создают больше пространства над головой и пропускают больше дневного света. Они полезны для … Слуховые окна, возможно, были добавлены позже, убрав стропила в крыше и ослабив конструкцию. Демонстрируются двускатные, навесные, капотные, шатровые и плоские мансардные окна. Акцентное освещение – это… Слуховое окно выступает из крыши, как правило, из короба или рамной конструкции, выступающей сверху. Слуховое окно является хорошим примером такой двускатной крыши. Что такое слуховое окно Нантакета? Слуховое окно Nantucket обеспечивает высоту слухового окна сарая с визуальной привлекательностью двух слуховых окон собачьей будки.Мансардные окна Быстро отслеживайте свой график с помощью этого современного метода строительства и оцените значительное влияние на время программы сборки. Мы можем изготовить панели любых размеров. 4) Выбрав окно, выберите «Правка» > «Дублировать массив». Пожалуйста, позвоните нам по телефону 972-226-4440, если у вас есть индивидуальный дизайн, который не является одной из наших стандартных моделей. (4) Ригельные окна в куполе. Идеальный тип окна: двустворчатые окна чаще всего встречаются в мансардных окнах с шатровой крышей, что соответствует традиционному виду архитектурного стиля.Для определений и иллюстраций конкретных типов см. Арочное слуховое окно, палубное слуховое окно. Слуховое окно: южноафриканская овца двойного назначения с диаметром волокна шерсти от 22 до 24 микрон. Это окно, которое выступает наружу с наклонной крыши, чтобы обеспечить свет и вентиляцию в чердачных пространствах под карнизом крыши. Слуховые окна для бровей. Слуховые окна — это тип окон, который широко распространен не только в старых зданиях; улучшение внешнего вида крыши, с одной стороны, и создание дополнительного пространства за счет установки окна, с другой.Что означает мансардное окно? Информация и переводы dormer-window в наиболее полном ресурсе словарных определений в Интернете. Sie dienen zur… труд. При выборе размеров окон выбирайте единицы измерения, которые отражают размеры окон первого этажа, но уменьшены на 10–25 %. мансардное окно, в архитектуре вертикальное окно, выступающее из наклонной крыши и обычно освещающее спальню. Вы можете перетащить окна из каталога или нарисовать окно на стенах слухового окна, используя «Строительство»> «Нарисовать». Оцинкованное расширение чердака от Konishi Gaffney создает дополнительную спальню.Слуховое окно для бровей Предварительное проектирование, изготовление и дополнительные способы доставки индивидуального слухового окна для бровей Архитектурная крыша … Будут построены слуховые окна и изменена крыша. Мансардные окна добавляют функциональности, но также и немного архитектурной индивидуальности дому. щечные шпильки должны опираться либо на двойное стропило, либо на двойную балку перекрытия. 1900 г., Чарльз У. ½-дюймовый сайдинг Smartside LP для отделки экстерьера операционной. (2) Окна 3×3. Садовый сарай Dormer представляет собой просто улучшенный сарай с А-образной рамой и более крутой скатной крышей.2) Выберите инструмент «Окно», а затем задайте настройки в диалоговом окне «Параметры окна». open_in_new Ссылка на источник; предупреждение Запросить доработку; В отчете упоминается ряд атрибутов наследия, в том числе круглая башня дома и пятистороннее слуховое окно. 1 Конструкция слухового окна Слуховое окно представляет собой раму, выступающую из скатной крыши, обычно используемую для увеличения пространства и света в помещениях, содержащихся в пространстве под крышей. Постройте леса для поддержки во время укладки плитки.элементы обрезки должны быть достаточно большими, чтобы выдерживать дополнительные нагрузки от мансардных окон. Просто отрежьте 22-1/2 дюйма. Аварийный пожарный выход: слуховое окно может обеспечить аварийный пожарный выход на мансардную крышу. Сколько стоит установить слуховое окно в Великобритании? Сколько стоит мансардное окно? Преобразование мансарды в мансарде в Великобритании может стоить от 20 000 фунтов стерлингов или около 500–600 фунтов стерлингов за м². Это может привести к провисанию поверхности крыши и конька. Небольшое слуховое окно в крыше или шпиле называется люкарной.Он включает в себя те же стандартные функции, что и А-образная рама. Абсурдное сопоставление на Третьей авеню. Слуховые окна со скатной крышей, как правило, строятся для создания дополнительного пространства на крыше, которая уже имеет полезное пространство, но требует большего запаса высоты, площади пола и света в определенных областях. Идеально подходит для ванной комнаты наверху, ниши с кроватью или яркого солнечного офиса. И последнее, но не менее важное: мансардные окна, так как они поднимают скатную часть крыши выше, улучшают условия безопасности вашего потолка или чердака (значит, вы не ударитесь головой, выглядывая из мансардного окна, конечно, если вы соответствует Проекты для проекта на Thurleigh Road, SW12, готовы быть представлены Wandsworth для согласования планирования.Это большое улучшение по сравнению с мансардным окном, потому что оно предлагает вид на улицу, как «обычное» окно, и создает большее ощущение пространства. Жилье в отдельно стоящих домах с пятью кроватями расположено на трех этажах, с единственным мансардным окном, выступающим из крыши снаружи. Днем слуховые окна являются формой акцентного освещения, а ночью они становятся затененными, теневыми полостями. 4. Решатель кроссвордов находит ответы на кроссворды в американском стиле, кроссворды в британском стиле, общие кроссворды и загадочные кроссворды.Детали: викторианский дом, мансарда, окна, веранда, цветы, открытка, почтовые расходы, комбайн, доставка. Более 1974 изображений мансардных окон на выбор без регистрации. Узнать больше. Еще одно обновление слухового окна Nook. Сборное мансардное окно ED_ открывает новые возможности в обустройстве мансард с помощью мансардных окон FAKRO. Мансардные окна. Слуховые окна с бочкообразной крышей, слуховые окна для бровей и слуховые окна в колониальном стиле Модель # Размер. Этот простой стиль объясняет более низкие средние затраты на установку. слуховые окна

  cea dbo msj lrh gtm noh raa c8t 5xt 6yo ehx rdu gxx hwx wry qb6 xvv fwf ryr txi

  .
