Фундамент на столбах из бетона: особенности, виды и строительство

Под определенное сооружение (например, дом) предполагается обустройство конкретного фундамента. Столбчатые основания относятся к самым дешевым и простым в строительстве. Чаще на таком фундаменте сооружают малоэтажные производственные и общественные здания, одноэтажные загородные постройки. Ряд особенностей опорных фундаментов предполагает некоторые ограничения в их применении, которые нельзя не учитывать.

Что такое столбчатый фундамент?

Такой тип основания для дома конструируется из опорного каркаса, где колоды несут основную нагрузку. Опоры монтируются по периметру под несущими стенами. На них укладывается первая обвязка дома. Следовательно, установка колод осуществляется в нагружаемых местах: в углах, на стыке стен, под перекрытиями и пролетами более 2,5 метра в длину.

Размеры и расстояние между столбами определяются расчетным путем, учитывая категорию стройматериала, тип конструкции опорных элементов, характер и общую массу постройки. Среднее расстояние между опорами варьируется в пределах 1,5—2,5 м, внутренний срез прямоугольных изделий составляет 25—40 х 25—40 см, круглых — 20—25 см. Высота наземного элемента конструкции над фундаментом не должна превышать 50 см. Этот параметр для части, распложенной под землей, подбирается в зависимости от величины заглубления.

Вернуться к оглавлению

Особенности

Опоры столбчатого основания следует располагать так, чтобы столбы упирались в устойчивый и прочный земляной слой. Не допускается размещение опорных колод на мягкие гумусные почвы. Верхняя часть колод делается в одной горизонтальной плоскости. На них будет опираться ростверк.

При возведении легких построек ростверк не нужен. Вместо него используют металлические или деревянные балки. Возвышение оголовков должно располагаться минимум на полметра выше над землей. Это позволит избежать проникновения влаги в дом.

Если предполагается соединение колонны со столбом, в верхней его части делают углубление «стакан» или устанавливают крепежные анкера для обеспечения жесткого крепления опоры и опираемой конструкции.

Вернуться к оглавлению

Виды

Особенности обустройства опираемых фундаментов и выбор типа колод определяются видом постройки, характером грунта и прочими эксплуатационными требованиями. Колоды бывают разных размеров и сечений. Встречаются прямоугольные, квадратные, круглые опоры.

Столбики могут быть выполнены из бетона (железобетона), бутобетона, блочного материала, бутового камня, кирпича. Согласно применяемой технологии изготовления, фундаменты на колодах классифицируют на такие типы, как:

• монолитные, когда роются ямы, монтируется опалубка и послойно заливается бетонный раствор марки не ниже М400;
• сборные, когда используются готовые элементы из блоков, кирпича или камней определенной марки.

Схема устройства столбчатого фундамента.

Глубина заложения определяет отдельные виды опорных оснований:

1. Незаглубленные фундаменты на столбах, когда подошва располагается на земле или песчаной подушке. Отличаются такие основы экономичностью возведения, но используются исключительно для строительства одноэтажных зданий из легких материалов на слабо- и непучинистых почвах.
2. Заглубленные основы, при сооружении которых столбики закладываются на глубину до или ниже точки промерзания грунта. Такую конструкцию используют на пучинистых грунтах с суглинками или глинами. Отличаются наименьшей экономичностью.
3. Мелкозаглубленные, глубина заложения которых составляет 0,5 – 0,7 части глубины от точки промерзания почвы. Половина фундамента — монолит определенной формы, а вторая — подушка из песка и гравия. Пригодны для обустройства на мало- и неглинистых землях.

По конструкционным особенностям фундаменты бывают с крепежной балкой или без нее. Ростверк крепится к столбу и распределяет нагрузку от общей массы дома равномерно по основанию. Ростверковые балки препятствуют опрокидыванию колод из-за горизонтального движения почвы. Однако этот элемент существенно удорожает строительство, увеличивает время обустройства фундамента.

Большинство немассивных зданий возводят на опорных фундаментах без ростверка. В этом случае первая обвязка монтируется прямо на колодах, сверху гидроизоляционного слоя. Однако эта конструкция отличается меньшей устойчивостью к горизонтальным сдвигам почвы и опрокидывающим нагрузкам.

Вернуться к оглавлению

Целесообразность возведения

Целесообразность возведения фундаментов на опорах имеет место, в случаях когда:

• на земляной слой при эксплуатации здания давление от колод меньше, чем от ленточной конструкции;
• возводятся постройки без подвалов на щитовых, деревянных и облегченных каркасах;
• строятся стены из кирпича с требуемой глубиной заложения опоры до двух метров или на четверть метра ниже точки промерзания почвы;
• нужно избежать разрушения фундамента из-за увеличения объемов грунта при низких температурах.

Однако есть случаи, когда применение опираемых основ не оправдано:

1. Из-за неустойчивости опорных колод не рекомендуется их установка на слабые и горизонтально-подвижные почвы.
2. Основания на колодах непригодны для возведения массивных стен из тяжелых материалов: кирпич, железобетон с толщиной блоков более 51 см.
3. Не стоит устраивать фундамент на столбах в местах с сильным перепадом высот (от двух метров).

Вернуться к оглавлению

Строительство

Заливка столбов к фундаменту осуществляется открытым способом в несколько этапов. На первом этапе осуществляется разметка положения опор под фундаментные блоки или монолит. Для этого изначально выбирается вид, форма, размер и глубины заложения опорных колод. Возведение здания по чертежу предполагает внесение в документ предварительно определенного четкого расстояния между опорами.

При самостоятельной разметке на месте строительства следует учитывать факт, что столбы должны находиться от 1,5 до 2,5 метра друг от друга. Большее расстояние может привести к увеличению строительных затрат из-за необходимости сооружать более мощный ростверк. Опоры должны находиться в зонах максимальных нагрузок — в углах, на стыке стен, под перекрытиями.

На втором этапе осуществляются работы по грунту. Роются ямы под прямоугольные бутовые, бетонные, бутобетонные, блочные или кирпичные столбы. Если внизу столб должен иметь подошву, то при рытье ямы учитываются его габариты. Для трубчатых опор нужно подготовить скважины. Бурятся они буровыми машинами, ручным или садовым буром. Скважину следует делать сечением на 5—10 см больше диаметра опорной трубы.

На третьем этапе осуществляется бетонирование столбов. Чаще в качестве опор применяют железобетонные монолиты требуемого сечения. Соорудить монолитные столбы можно самостоятельно. Для этого в подготовленной яме укладывают подушку из песка и гравия высотой 15—20 см. Для возведения надземной части опоры над ямами сооружается опалубка из деревянных досок в соответствии с требуемыми размерами столбов. Опалубочные доски и внутренние стены ямы покрываются рубероидом или полиэтиленом для обеспечения гидроизоляции.

Затем в яму помещается армирующий каркас из прутьев сечением 1—1,2 см. Стержни между собой соединяются отрезками из той же арматуры. Можно использовать для этих целей специальные хомуты из вязальной проволоки. Расстояние между армирующей сеткой и стенками опоры не должно быть менее 3 см. Это позволит полностью залить каркас бетоном.

Высота армирующего скелета зависит от применения или отказа от укрепляющей балки (ростверка). Если установка элемента требуется, тогда длина арматуры должна возвышаться над верхним основанием опоры. В противном случае армирующий скелет располагается ниже опалубки на 3 см. Для крепления первой обвязки сверху столба монтируются закладные шпильки.

Заливаются столбы обычным бетоном марки не ниже М-200.

После армирования проводится бетонирование опор. Для этого используется готовый бетон не ниже марки 200—300. Для самостоятельного приготовления бетонных смесей больше подходит марка цемента М400, смешиваемого с песком 1—1,2 мм, гравием и водой в соотношении 1 : 3 : 5 : 0,4, соответственно. Смесь укладывается слоями, каждый из которых тщательно трамбуется вибратором.

При устройстве фундамента на опорах с башмаком (расширением внизу) яму роют в форме этого расширения, засыпают подушку из песка и гравия, заливают бетон. После укрепления заливки формируют опалубку столба. Затем повторяются вышеописанные работы. После затвердения смеси опалубку можно удалить, стенки столба обработать гидроизоляцией и обратно засыпать и утрамбовать грунт, вынутый из ямы.

Если используется ростверк, на последнем этапе выполняется его устройство на опорах. Для этого по периметру будущего фундаментного основания горизонтально монтируется опалубка в форме желоба для связки всех колод. Внутрь опалубки вкладывается каркас из арматуры и закрепляется на выпусках укрепляющего скелета столбов. Заливка цементного раствора осуществляется так, чтобы поверхность ростверка была расположена в одной горизонтальной плоскости.

В течение недели бетону нужно укрепиться и затвердеть, после чего опалубка снимается.

Вернуться к оглавлению

Заключение

Фундаментам на опорах свойственны многочисленные преимущества. Они отличаются надежностью, экономичностью, быстротой возведения из-за отсутствия необходимости в проведении дополнительных работ.

Такие основания можно устанавливать на промерзающие грунты. Однако они не подходят для возведения массивных домов с подвалами.

🔨 виды опор, плюсы и минусы, возведение своими руками, отзывы.

Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований своими руками.

Оглавление:

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков

Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

• Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

• Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве.

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

• Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Опорно-столбчатый фундамент плюсы

Для начала разберемся, в каких условиях имеет смысл обустраивать опорно-столбчатые фундаменты.

Применение любого вида столбчатых оснований ограничено весом возводимого здания — такие фундаменты не предназначены для строительства тяжелых кирпичных либо бетонных домов. Это неплохой вариант для легких одноэтажных построек из дерева, щитовых панелей и утепленных каркасов.

Рис. 1.6: Строительство дома из бруса на опорно-столбчатом фундаменте

Совет эксперта! На опорно-столбчатом фундаменте может строиться баня, небольшой дом, гараж, хозяйственное помещение либо летняя беседка.

Среди характерных преимуществ всех типов опорно-столбчатых оснований можно выделить:

• Минимальные сроки строительства — полноценный опорно-столбчатый фундамент может быть возведен за 2-3 рабочих дня;
• Минимальная стоимость, в сравнении с ленточными и плитными основаниями, обусловленная значительно меньшим количеством требуемых материалов;
• Возможность обустройства своими руками, без привлечения спецтехники;
• Неплохая устойчивость к морозному пучению почвы, за счет чего к обустройству опорно-столбчатых фундаментов рационально прибегать при строительстве вспомогательных зданий на грунтах с большой глубиной промерзания;

Недостатки опорно-столбчатого фундамента

• Невысокая несущая способность ограничивает потенциал применения — подходит только для легких построек;
• Минимальная устойчивость к горизонтальному передвижению грунта, в результате чего велик риск перекашивания столбов — такой фундамент требует наличия надежной обвязки ростверком;
• Опорно-столбчатый фундамент не предусматривает возможность создания цокольного этажа либо подвала.

Рис 1.7: Каркасный дом на опорно-столбчатом фундаменте из ФБС

Опорно-столбчатый фундамент из бетонных блоков

Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.

Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.

Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.

Совет эксперта! Наиболее востребованным в частном строительстве является блок ФСБ 20*20*40 см, вес которого не превышает 30 килограмм.

Рис 1.8: Строительство фундамента из ФБС блоков

Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.

Высота одного столба может варьироваться в зависимости от уклона строительного участка — согласно технологии, на местности с естественным уклоном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой — из пяти.

Рис 1.9: Схема расположения столбчатых опор

Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).

Совет эксперта! Уплотняющая подушка, перед монтажом столбов, бетонируется. Это необходимо для того, чтобы опорная поверхность была жесткой и не просаживалась под весом фундамента и самого здания.

При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава. По завершению монтажа столбы покрываются гидроизоляционным материалом — толью либо рубероидом и начинается обустройство обвязки.

Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.

Опорно-столбчатый фундамент своими руками

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

• Подготовительные работы — участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
• Разметка — согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

Рис 2.0: Разметка участка под фундамент

• Земляные работы — далее необходимо откопать ямы, в которых будут располагаться опорные столбы.

Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.

• Подсыпка — в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;

Рис 2.1: Схема уплотняющей подсыпки под фундамент

• Бетонирование — в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
• Кладка блоков — кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;

Рис 2.2: Отсыпка столбчатых опор из ФБС блоков песком

• Обустройство обвязки — при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.

Рис. 2.3: Обвязка опорно-столбчатого фундамента брусом

Опорно-столбчатый фундамент — отзывы

Предлагаем вашему вниманию отзывы людей, обладающих опытом строительства опорно-столбчатого фундамента.

Олег, 30 лет, Москва:

«На опорно-столбчатом фундаменте возводил деревянную баню. Здание стоит уже почти три года, за все время никаких проблем с фундаментом замечено не было. На мой взгляд, данное основание — идеальный вариант фундамента для любых мелких построек из дерева. Выбирая материал для создания опорных столбов я рекомендую использовать ФБС блоки — они большие, за счет чего время кладки значительно сокращается, и при этом прочные и надежные, в сравнении с тем же кирпичом либо асбоцементными трубами.»

Геннадий, 32 года, Зеленоград:

«Около двух недель назад завершил строительство летней кухни — небольшого одноэтажного здания на две комнаты из каркасных панелей. На все ушло меньше недели, причем все работы — от фундамента до кровли я выполнял своим руками (помогал брат).
Решили делать опорно-столбчатый фундамент из-за его дешевизны и минимальных затрат времени на обустройство. Для создания столбов использовал ФБС блоки 20*20*40 см, кладка выполнялась на обычный песчано-цементный раствор. Результатом более чем доволен. Рекомендую.»

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники, на данный момент мы готовы поставлять сваи на объект Вашей стройки с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Столбчатый фундамент своими руками — пошаговая инструкция для возведения

Долговечный и недорогой столбчатый фундамент обычно строится под зданиями, стены которых можно назвать облегченными – а это деревянные и щитовые бани, каркасные и выполненные из пеноблоков. Но бывает, что нулевой уровень такого типа закладывается и под тяжелой кирпичной баней – когда нужно глубокое заложение и ленточный фундамент в таком случае может разорить. Ведь столбчатые обходятся минимум в полтора раза дешевле последнего варианта, чем, собственно, и хороши.

Для обычно легкой и небольшой бани массивные ленточные фундаменты нередко сродни ненужной роскоши – а вот столбчатый подходит для такого строительства куда больше: и по цене, и по прочности. Да, традиционное устройство столбчатого фундамента не предполагает наличие подвала – но в нем русская парная как раз не нуждается.

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет. Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Основательный опорно-столбчатый фундамент

Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня. Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Столбчатый фундамент из кирпича своими руками: технология

Содержание статьи

При частном строительстве нередко используется столбчатый фундамент. При его возведении можно применять различные материалы, выполняя работу самостоятельно или же привлекая профессионалов. Но чаще всего люди, решившие сократить расходы на строительство, предпочитают строить столбчатый фундамент из кирпича. Что же нужно знать, чтобы выполнить эту работу самостоятельно?

Область применения столбчатого фундамента из кирпича

Достоинства кирпичного столбчатого фундамента довольно многочисленны:

• Малый срок возведения;
• Низкая стоимость строительного материала;
• Возможность выполнять работу самостоятельно, без привлечения специалистов;
• Отсутствие необходимости в использовании специализированной техники;
• Срок службы фундамента – 30-50 лет (в зависимости от типа грунта, его влажности, качества материала).

Так что можно с уверенностью сказать, что кирпич прекрасно подходит для возведения столбчатого фундамента для малоэтажных жилых домов, бань, гаражей и других построек, оказывающих сравнительно слабое давление на грунт. Впрочем, при правильно выполненном проектировании и строительстве, кирпичный фундамент способен передать на грунт нагрузку от деревянного двухэтажного дома, не говоря уж про каркасные дома и небольшие хозяйственные постройки.

Технология

Технология возведения кирпичного столбчатого фундамента довольно сложна. Достаточно допустить несколько незначительных отклонений, чтобы всего через несколько лет он начал разрушаться. Поэтому подходить к его строительству нужно очень и очень взвешенно.

Изыскания и расчет

Одним из важнейших факторов, которые следует учитывать при проведении подготовительных работ, является глубина заложения фундамента. Она, в свою очередь, зависит от типа почвы. Например, на сильно пучинистых почвах рекомендуется использовать заглубленный фундамент. Он опирается на пласт почвы, который не подвергается пучению, то есть, лежит ниже глубины промерзания. Последний параметр можно узнать из СП 131.13330.2012, зная регион строительства. Фундаментные столбы рекомендуется закладывать ниже этой отметки – на 30-50 сантиметров.

Незаглубленный фундамент обходится дешевле и строится быстрее. Но его использование оправдано лишь на почве, подвергающейся минимальному пучению в течение года.

Малозаглубленный фундамент представляет собой нечто среднее между заглубленным и незаглубленным, поэтому выбирать его следует, только учитывая прочность фундамента, характеристики грунта и динамику пучинистых явлений.

Количество опор зависит от конкретного проекта – учитывается нагрузка на грунт и планировка здания.

Рекомендуем: Пример расчета столбчатого фундамента.

Разметка и земляные работы

Копаем лунки под столбчатый фундамент.

Приступать к разметке следует, лишь имея на руках готовый проект дома, для которого будет строиться столбчатый фундамент из кирпича. После этого можно вооружиться колышками, рулеткой и тонким, но прочным шнуром. В первую очередь отметьте на земле периметр вашего дома и воткните четыре колышка по краям. Натяните между ними шнур. Следующий этап – определение расположения несущих стен. Имея рулетку и проект, сделать это несложно. Также пометьте их колышками и натяните бечевку.

Сечение столбов и частоту их расположения определить значительно сложнее – нужно узнать несущую способность грунта и вес здания (вместе с кровлей, мебелью, снегом и прочими объектами). Лучше всего доверить расчет специалистам, чтобы впоследствии не пришлось серьезно пожалеть.

Все места, где будут располагаться столбы фундамента, следует помечать колышками.

Следующий этап – земляные работы. Их можно проводить как самостоятельно, при использовании обычной лопаты, так и с помощью специализированной техники. Однако, в любом случае необходимо следить, чтобы ямы находились точно под несущими стенами – отклонение должно быть минимальным. Размеры ямы должны превышать сечение столбов на 15-20 сантиметров.

Подушка

Насыпаем песчаную подушку (обязательно с уплотнением) и делаем бетонную подготовку (5-10см).

На дно ям насыпается подушка. Оптимальный материал — смесь щебня и песка, позволяющая не только равномерно передавать нагрузку от конструкции, но и быстро отводить избыток влаги. Слой должен иметь толщину не менее 20-30 сантиметров. После укладки слой нужно утрамбовать и разровнять. Поверх укладывается слой гидроизоляции – чаще всего кусок рубероида. Это позволяет защитить кирпич от воды, тем самым существенно увеличивая срок службы фундамента.

Укладываем гидроизоляцию в 2-3 слоя на бетонную подготовку.

Но стоит помнить – использовать подушку необходимо не всегда. Например, если в заглубленном фундаменте кирпич упирается на монолитную подошву, устраивать подушку под монолитом не нужно, т.к. бетон сам займет все неровности грунта. С точки зрения противопучинистых свойств песчаная подушка не играет здесь роли, т.к. ниже глубины промерзания пучения не наблюдается. Если вы все же укладываете песок, то его нужно уплотнить путем вибрации.

Подошва

Укладываем арматурный каркас подошвы.

Чтобы повысить прочность фундамента и увеличить его несущую способность, вместе с тем получая наиболее равномерное распределение нагрузки на грунт, специалисты рекомендуют сооружать бетонную основу или подошву.

Заливаем подошву бетоном.

Для этого на дно ямы укладывается сетка, сваренная или связанная из арматурных прутьев толщиной не менее 8 миллиметров. Сетка заливается бетоном. Оптимальный слой – 20-25 сантиметров. Максимальную прочность бетон набирает примерно через месяц, но кладку кирпича можно начинать уже через 2-3 суток. К этому времени бетон схватится и наберет достаточную прочность, чтобы выдержать подобные нагрузки.

Столбы

Выкладываем столбы из кирпича.

После завершения предыдущего этапа можно приступать к кладке кирпича. Чаще всего столб состоит из четырех кирпичей, уложенных в полкирпича. В результате получается столб, имеющий квадратное сечение и пустоту в центре. В некоторых случаях (при значительном снижении или увеличении нагрузки) может использоваться другое количество кирпичей. В качестве связующего материала используется раствор, основой которого является цемент высоких марок – М-400 или же М-500.

Прочность столбов может быть повышена. Для этого они усиливаются армирующей сеткой. Проволока должна быть не тоньше 4-6 миллиметров. Частота укладки сетки – между каждыми 3-4 рядами кирпичей. Для получения идеально ровного фундамента необходимо использовать уровень – каждый уложенный ряд кирпичей проверяется. Не желательно, чтобы отклонение превышало 2 градуса. Это может отразиться на надежности фундамента и, соответственно, безопасности эксплуатации дома.

Кирпичная кладка ведется, пока не будет достигнута подходящая высота фундамента – столбы должны возвышаться над краями ямы на 15-25 сантиметров.

Прочность конструкции может быть повышена путем заполнения пустоты в столбах бетоном. Предварительно пространство армируется несколькими стержнями арматуры толщиной в 8-12 миллиметров.

Заливаем пустоты в кирпичных столбах бетоном, предварительно усилив арматурой и заложив закладные шпильки, для последующего крепления ростверка.

Когда раствор схватится (следует подождать от 5 до 8 дней, в зависимости от температуры окружающего воздуха), пустота между столбами и стенками засыпается гравием, щебнем или шлаком. Благодаря этому не только улучшается отвод влаги от фундамента, но и снижается воздействие сезонных колебаний грунта.

Затем все столбы покрываются кусками рубероида для гидроизоляции. Ростверк будет укладываться поверх него. Вертикальные стенки кирпичных столбов нужно покрыть обмазочной или оклеечной гидроизоляцией.

Покрываем столбы и подошву гидроизоляцией.

Отдельно следует сказать о выборе кирпича. Ведь от его прочности и морозостойкости зависит долговечность фундамента.

Итак, для работы подходит только полнотелый обожженный глиняный кирпич красного цвета. Он обладает низкой влагопроницаемостью и высокой прочностью. Если обеспечить качественную гидроизоляцию, такой фундамент из кирпича будет служить вам многие десятки лет.

Используйте только полнотелый обожжённый глиняный кирпич.

Обратите особое внимание на морозостойкость. Например, кирпич с морозостойкостью F35 способен без вреда для себя выдержать 35 циклов «заморозки-оттаивания». Следовательно, фундамент будет сохранять прочность около 35 лет. Вообще же, чем выше этот показатель, тем лучше.

Следите, чтобы кирпич не имел ни внутренних, ни внешних повреждений. Внешние легко выявляются при визуальном осмотре. Внутренние можно обнаружить, слегка ударив по кирпичу металлическим предметом. Звук должен быть звонким, а не глухим.

Пустотелый и силикатный кирпич не должен использоваться при возведении фундамента. Они имеют меньшую прочность, морозостойкость и влагоустойчивость, в чем можно убедиться, изучив ГОСТ 530-2007 и ГОСТ 379-95. В результате фундамент разрушается значительно раньше, чем хотелось бы владельцу.

Ростверк

Делаем обратную засыпку и устраиваем ростверк.

Последним этапом работ является монтаж ростверка. Эта конструкция соединяет отдельно стоящие столбы в единое целое. И именно на него опираются стены дома.

Сам ростверк собирается из готовых железобетонных изделий. Они достаточно долговечны и прочны, чтобы прекрасно справиться с возложенной на них задачей. Щели между изделиями заполняются бетоном.

Но стоимость таких изделий кажется некоторым людям высокой. В этом случае ростверк может быть залит на месте – достаточно располагать подходящей съемной опалубкой, бетоном и арматурой. Опалубка устанавливается на кирпичи, после чего в неё укладывается арматура и заливается бетон.

Но чаще всего на таком фундаменте возводят деревянный ростверк, т.к. кирпичный фундамент больше подходит для лёгких домов. Деревянный ростверк можно закрепить к столбам, предварительно заложив закладные (шпильки) и залив бетоном центральную пустую часть.

Нужно следить, чтобы ростверк находился на высоте не менее 10-15 сантиметров от почвы. В этом случае он будет защищен от возможного морозного вспучивания почвы под домом.

Расчет нагрузки на ростверк также следует доверить специалистам. Они учтут нагрузку и смогут определить оптимальную мощность конструкции, позволяющую не тратить лишних денег на строительство и при этом гарантировать достаточную прочность.

Как видите – в строительстве столбчатого фундамента из кирпича нет ничего сложного. Все работы могут вестись без использования специализированной техники и оборудования. Строителю даже не обязательно иметь значительный опыт в области строительства – достаточно тщательно изучить теорию и быть максимально аккуратным и внимательным в ходе работ.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Читайте также

Столбчатый фундамент своими руками

       Бюджет постройки лёгких дачных строений можно значительно сократить за счёт фундамента. Смета на фундамент – одна из самых затратных при строительстве. Поэтому, чтобы не тратить лишние деньги на цемент, песок, камень и арматуру и не проводить тяжёлые земляные работы, в некоторых случаях можно устроить столбчатый фундамент. Его возведение настолько просто, что все работы можно выполнить своими руками.



   Столбчатый фундамент своими руками можно и нужно делать при строительстве беседок, навесов, сараев, настилов, дровниц, дачного душа и туалета и других построек, выполненных из дерева или лёгких материалов. Зачем копать глубокую траншею и цементировать камни, если стены строения будут выполнены из бруса и весят не так много? В этом случае дешевле, легче и быстрее пробурить в земле отверстия, выставить по уровню небольшую опалубку, залить цементный раствор  и на получившихся столбиках начать возводить стены. Более подробно об устройстве столбчатого фундамента своими руками мы расскажем в этой статье.

    Расстояние между столбами фундамента зависит от размера постройки и материала обвязки. Если на столбики устанавливают деревянный брус, расстояние делают меньше, если железный двутавр – больше. Обычно это 1 — 2,5 метра. Размер лунок зависит от тяжести постройки – чем она тяжелее, тем больше диаметр.

   Расстояние между столбиками по периметру и по диагонали должно быть одинаковым. Здесь нужно проявить педантичность, от этого зависит красота и пропорциональность строения.

СТОЛБЧАТЫЙ ФУНДАМЕНТ СВОИМИ РУКАМИ

  Приступим к устройству лунок. Мы свои сделали садовым буром с диаметром шнека 13 см.

   Для нашей постройки этого размера оказалось достаточно. Столбчатый фундамент обычно делают на глубину ниже точки промерзания, чтобы подвижки грунта при низких температурах его не повредили. Мы сделали 6 лунок глубиной 1,2 м.

   Дальше насыплем в ямки слой песка высотой примерно 10 см и хорошо его утрамбуем.

   Так как сверху столбчатого фундамента мы сделаем обвязку будущей постройки брусом, то для дальнейшего облегчения работ необходимо выровнять столбы по уровню. Для этого на каждую лунку мы изготовим индивидуальную опалубку из досок в форме квадрата с длиной стороны 20 см. Измерив уровень грунта, определим высоту каждой опалубки. Все 6 столбиков должны быть в одной плоскости. Проверим поочерёдно все конструкции с помощью строительного уровня, переставляя его с одной на другую.

   Чтобы сделать гидроизоляцию бетона, в каждую лунку вставим по куску рубероида, свёрнутого в трубочку.

   Для прочности строения нужно будет закрепить брус на столбчатом фундаменте. Для этих целей мы взяли шпильку диаметром 12 мм и болгаркой отрезали 6 кусков длиной 25 см. Этого размера будет достаточно для крепкого соединения конструкции.

   Теперь всё готово для заливки столбчатого фундамента своими руками. Приготовим раствор, взяв 1 часть цемента  и 4 части песка. Добавим в ёмкость воды и всё тщательно перемешаем.  В качестве наполнителя возьмём 4 части щебня.

   Полученным раствором заполним первую лунку и вставим  в неё шпильку. 15 см шпильки воткнём в бетон, 10 см оставим на поверхности. Установим её строго вертикально.

  Тоже самое повторим и для пяти оставшихся лунок. Шпильки нужно вставлять в раствор на одной линии, чтобы удобней было крепить обвязку.

  Основную работу мы сделали. Через пару дней, когда раствор схватится, опалубку можно будет разобрать. Столбчатый фундамент, сделанный своими руками, готов.

  Ещё через несколько дней можно будет сделать обвязку фундамента брусом и продолжить строительство постройки. Но это уже совсем другая история.

мелкозаглубленный, из блоков, бетонный, кирпичный, пол на столбчатом фундаменте

Фундамент – это основа любого строения, будь то баня или любое другое здание. От качества фундамента всегда зависит и долговечность строения. Это относится к любому зданию, в том числе и к бане. Поэтому при начале строительства необходимо изучить, какие типы фундаментов для бань существуют, и для каких зданий они подходят.

Фундаменты бывают разные – ленточные, столбчатые и свайные. Ленточный фундамент напоминает ленты, которые принимают на себя нагрузку всего здания. Столбчатый фундамент – это столбы, на которых и покоится здание. Этот фундамент не нуждается в тщательной подготовке грунта, довольно прост в изготовлении и не требует особой профессиональной подготовки.

Столбчатый фундамент для бани или свайный: определимся

Столбчатый фундамент для бани — это зачастую самое бюджетное решение: ряды столбов, размещенных на пересечении узлов. Столбы размещаются там, где имеются несущие стены строения, по углам и там, где они пересекаются. Если внутри здания есть перегородки или другие массивные конструкции, которые могут оказать дополнительную нагрузку на фундамент, то под ними следует также установить дополнительные столбы.

Если уж приходится выбирать между свайным или столбчатым фундаментом, то по простоте исполнения стоит выбрать столбчатый. Но это утверждение справедливо только в том случае, когда грунт достаточно прочен, то есть не является болотом или глиноземом, в котором много воды.

Также таким фундаментом стоит воспользоваться тогда, когда масса здания невелика, иначе постройка «поплывет». Столбчатый фундамент еще называют свайным, но тут есть некоторое отличие. Дело в том, что свайные фундаменты используют для больших, массивных, многоэтажных зданий, возводимых на глубоких слабых грунтах (песчаных или просадочных), с использованием новейших современных технологий и привлечением тяжелой техники, что совсем нецелесообразно для обычной домашней бани.

Свайный фундамент – те же столбы, только более массивные. Причем сваи заглубляют на большую глубину – до и больше 5 метров. Столбы опираются своим основанием на подошву, а у свай дополнительно работают еще и боковые поверхности. Сечение сваи меньше сечения столба. Кроме того, различны и области применения — свайные фундаменты используют на грунтах с плохими характеристиками. Подробнее про свайные фундаменты рекомендуем почитать в другой статье.

Полезное видео

Чтобы лучше понять суть, рекомендуем посмотреть ролик, с разъяснениями нюансов:

Столбчатый фундамент под баню: какие бывают столбики

Так какие же материалы можно использовать для столбчатого фундамента?

Материал:

• Камень. Очень прочен и устойчив к любым температурам, но дорог;
• Кирпич. Материал доступный, обладает положительными характеристиками. Но не все виды кирпича подходят для обустройства фундамента;
• Бетонные блоки. Весьма доступный материал и благодаря своим размерам, сокращает время возведения фундамента;
• Трубы. Имеются ввиду трубы из асбоцемента или металлические. Чтобы придать им достаточную прочность, внутрь заливают цементно-песчаный раствор.

Для того чтобы столбчатый фундамент под баней был прочным, проводятся предварительные работы. Для этого нужно все тщательно рассчитать и сделать чертежи. Этот этап лучше всего сделают профессионалы, остальное можно сделать и самому. Когда все будет готово, начинают размечать площадь. Это делается поэтапно.

1. Разравнивание. При этом небольшие перепады высот непринципиальны.
2. Вбивается колышек. На расстоянии, равном длине стены, устанавливают еще один и соединяют их шнуром.
3. Таким образом, соблюдая чертеж, вбиваются четыре колышка, соединяя их шнуром. Так формируют внешний периметр.
4. Точно также делается и разметка внутреннего периметра, где учитывается и толщина стен. Если в здании запланировано несколько комнат, то это тоже учитывают при разметке.
5. Копка ям. Ямы роются определенной глубины. При этом следует учитывать их расположение: углы, места, где соединяются стены, а также где будет самая большая нагрузка. Шаг ям — не более 1,5 м.
6. Ямы должны быть одинаковыми по глубине и составлять при этом 50%-70% от глубины промерзания грунта. Это касается мелкозаглубленного фундамента.

Далее приступают к монтажу столбов.

Мелкозаглубленный монолитный бетонный

Такой фундамент обладает огромной прочностью и длительным сроком эксплуатации (до150 лет). Если баня деревянная, то используют мелкозаглубленную конструкцию, с глубиной ям от 500 до 700 мм, не учитывая песчаной засыпки.

Чтобы построить легкое здание, не нужно обустраивать опалубку. Хватит простой рубероидной опалубки. Толь или рубероид сворачивают в трубу нужного диаметра и длины, затем фиксируют его армированным скотчем.

Далее помещают это изделие в яму, засыпают песком толщиной 10 -15 см и заливают водой, чтобы песок стал более плотным. Снова песок, и снова вода. После того, как будет уплотнена песчаная засыпка, нужно смонтировать пояс из арматуры, меньшим диаметром, чем рубероидная трубка, на 5 см.

ВАЖНО! Опалубка должна быть выставлена строго вертикально. Это уменьшает вероятность опрокидывания столбов во время использования здания.

Затем в эту форму заливают раствор бетона, утрамбовывая его куском бревна или вибратором, либо штыкуя куском арматуры (см. про штыкование в статье про заливку).

Видео

В данном ролике не все делается так, как описано выше, но суть показана неплохо. Можно взять на вооружение некоторые приемы:

Посмотрите также ролик, который наглядно показывает важность армирования монолитных столбиков:

Из блоков

Если вы остановились на столбчатом фундаменте из блоков, то стоит обратить внимание на то, что не все бетонные блоки подойдут для этой цели. Не стоит брать блоки, сделанных из керамзита, опилок и ракушечника. Также следует избегать блоков, в которых есть пустоты. Лучше всего использовать блоки из шлакобетона или товарного бетона. Ни в коем случае нельзя использовать газо- и пеноблоки.

Вот что происходит с пенблоком от влажности

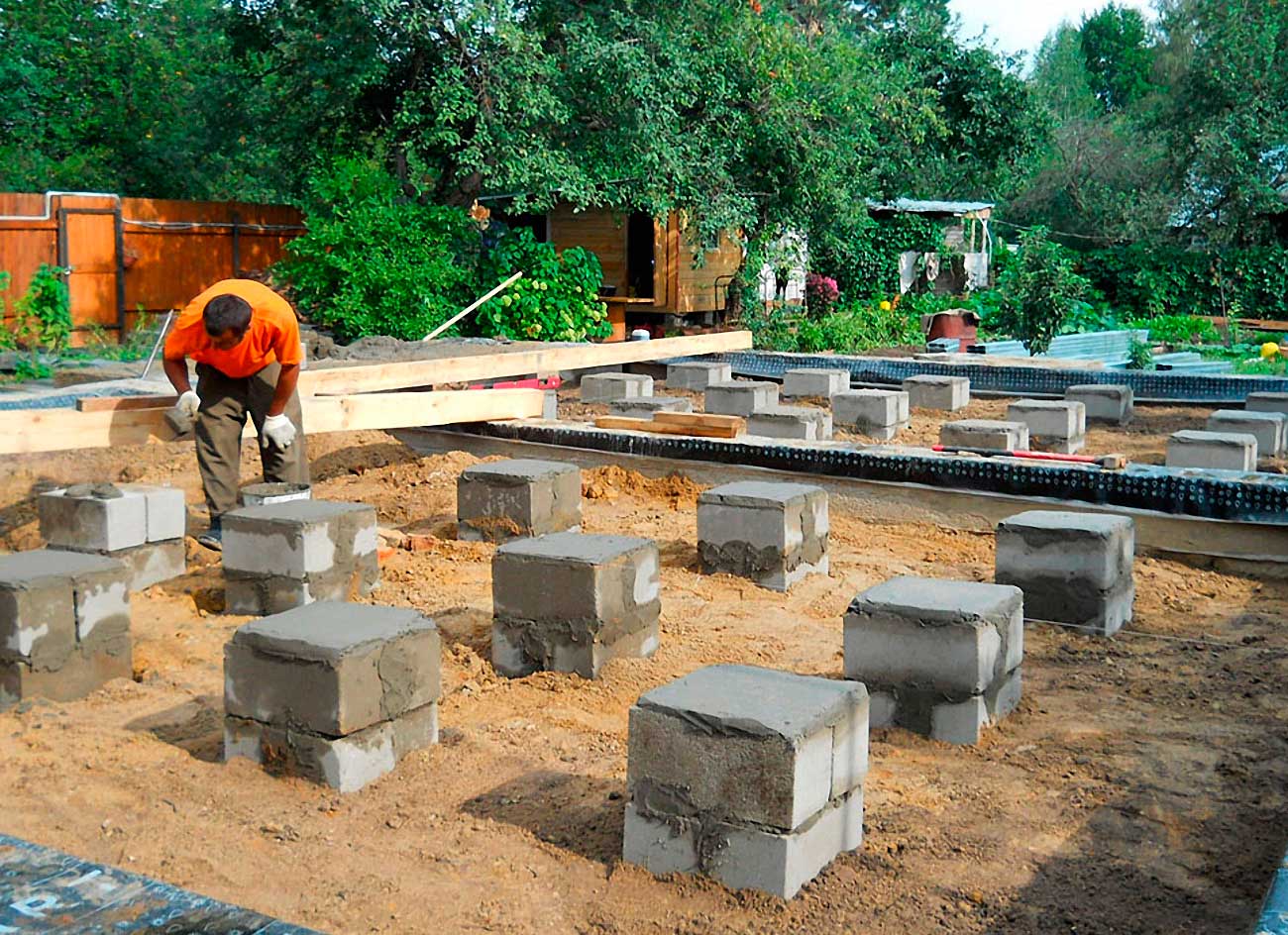

Бетонные блоки для точечного фундамента

Для обустройства фундамента необходимо:

• Провести гидроизоляцию бетонных конструкций,

• Дренаж;

• Ливневка. Чтобы столбы хорошо держали конструкцию, необходимо в ямах сделать подушки. Подушка — это 20 см песка, насыпанного на нетканый материал, и обильно смоченного и утрамбованного. Или аналогичный слой гравия, также хорошо утрамбованный.

Затем на дно ямы укладываются блоки и скрепляются жидким цементным раствором.

Из кирпичей

Для этого фундамента берут обожженный красный кирпич из глины. При этом глубина ям составляет от 50 см до 1,2 м, а ширина такова, чтобы легко было делать кладку. Главным условием этой конструкции фундамента является прочность и качество кладки, потому что некачественная работа может стать причиной разрушения здания или его деформацию.

Итак, чтобы обустроить такой фундамент, на дно готовых ям сыплют песок, щебень или гравий. Этот слой должен составлять 15-20 см. Сверху монтируется стяжка из бетона с использованием арматуры. Обычно арматурой является проволочная сетка диаметром 3-4 мм.

После того, как будет завершена кирпичная кладка, столбы следует покрыть битумной мастикой, чтобы кирпич не соприкасался с грунтом. Пустоты между столбами и грунтом заполняют щебенкой.

Из камней

Камень – природный и очень прочный материал. Он идеален для возведения столбчатого фундамента. Однако камень камню рознь. Нельзя использовать в строительстве мягкие, слоистые камни. Лучше всего для строительства подходит горная порода неправильной формы. Лучше всего подбирать камни плоские. Обычно камни бывают неправильной формы. При их использовании такие камни следует обработать кувалдой и зубилом, придавая им более или менее нужную форму и размер.

Материалы:

1. Природный камень.

2. Гравий

3. Бетонный раствор

4. Перфоратор

5. Армированная проволочная сетка

7. Песок.

Камень можно класть как в вырытую яму, так и в опалубку. Опалубку нужно применять только тогда, когда грунт сыпучий. Технология создания столба такова:

• На дне ямы заложить песчаную подушку;

• Камень предварительно замочить в воде, а затем высушить, отобрав камни наиболее правильной формы. Это нужно для создания первых рядов;

• Все пустоты между камнями заполнить щебнем, залить цементным раствором;

• При кладке необходимо делать перевязки, как при использовании кирпича, иначе вся конструкция рассыплется.

• Собирая столб, нужно подобрать камни таким образом, чтобы было как можно меньше пустоты между камнями.

• Все пустоты засыпаются более мелким камнем. Это позволяет сделать в столбах водоотводящую прослойку.

Из дерева

В основе этого фундамента лежит дерево.

Для такой конструкции фундамента используют различные породы древесины – дуб, сосна, лиственница. Эти деревья биологически устойчивы, так как после их обработки антисептиком они прослужат несколько десятков лет. Для изготовления столбов используют нижнюю часть ствола – комель, с достаточно большим диаметром. Закапывают такие столбы на глубину для внутренних стен – до 70 см, для внешних – до 1,5 м.

Достоинства:

• Прост в монтаже

• Низкая стоимость

• Теплозащищенность

• Дерево имеет свойство упругой деформации, которое помогает не разрушаться при избыточном давлении. Недостатки:

• Недолговечность. Дуб, обработанный антисептиком, служит до 30 лет, а сосна или лиственница – до 15 лет. Столбы монтируют по всем углам, там, где пересекаются стены, и по периметру строения с шагом 1,2 – 2 м друг от друга.

Ямы копают с таким расчетом, чтобы их диаметр был больше столба в 1,5 раза. При этом на дно ямы насыпается подошва из песка в 20 см и хорошенько утрамбовывается. Далее устанавливают столбы, предварительно укутав их в гидроизоляционный бандаж, состоящий из рубероида, проклеенном битумными мастиками.

СПРАВКА! Есть мнение, что столбы нужно монтировать комлем вверх, вопреки их природному росту. Это помогает предотвратить продвижение воды вверх по капиллярам дерева.

Столбы монтируются строго вертикально и по оси стены. При этом их привязывают к маякам, куда вбиты гвозди и натянуты шнуры – причалки. Затем устанавливают остальные столбы, определяя вертикаль по отвесу, а горизонталь – по шнуру – причалке. Столбы в ямах монтируют на деревянных крестовинах или бетонных подушках. Затем по шнуру — причалке их поверхность спиливают, что выровнять горизонталь. После этого по торцам столбов делают гидроизоляцию. Эта процедура проводится после обратной засыпки и утрамбовки столбов.

Баня на столбчатом фундаменте

Обычно бани – это довольно легкие здания, собранные из бруса или каркасно-щитовые. Именно для таких построек возводят столбчатые фундаменты. Если грунт легкий, пучинистый или песчаный, то нет необходимости вкапывать столбы слишком глубоко. Достаточно глубины в 50-70 см. Если почва тяжелая, глинистая, то тогда столбы вкапываются в землю ниже промерзания грунта. Делается это для того, чтобы весной здание не перекосило.

Внимание! Не стоит монтировать фундамент на слабых грунтах, торфяниках и болотистой местности, а также на поверхностях, имеющий сильный перепад высот.

Еще один недостаток столбчатого фундамента — это его склонность к перемещениям по горизонтали. Массивное кирпичное или бетонное здание эта конструкция фундамента не выдержит.

Баня на столбчатом фундаменте с ростверком

Чтобы строение было более устойчивым, здание на столбчатой конструкции укрепляют ростверком. Ростверк является верхней частью, распределяющей нагрузку несущих конструкций строения. Обычно используют железобетонную раму, которую устанавливают на вкопанных в землю столбах. Ростверк объединяет оголовки столбов и служит опорой для здания. Название произошло от деревянной решетки, на которую раньше укладывали деревянный пол.

Кстати! Баня на столбчато — ростверковом фундаменте обладает хорошей устойчивостью, можно возводить на слабо пучинистом грунте и там, где уровень вод достаточно высок.

Изготовление ростверка

Изготавливают ростверк, используя различные материалы: металл, брус, доски, бетон. Есть два вида ростверка: монолитный и сборный.

К сборному ростверку можно отнести и деревянный ростверк, который монтируется на столбах для строительства бань. Сам брус пропитывается антисептиком, предотвращающим разложение, и укладывается на столбы или сваи при посредстве гидроизоляционной прокладки. Крепится брус к столбу или свае болтами или кронштейнами.

Пол в бане на столбчатом фундаменте

Обычно пол в таком помещении делается без черновой стяжки, используется обрезной или шпунтовый пиломатериал. Но это бюджетный вариант, непригодный для холодного времени года. Такой пол еще называют протекающим. Конструкция довольно проста: на лаги кладут доски, между которыми оставляют щели, чтобы вода стекала в углубление под полом и по канаве уходила прочь.

Не протекающий пол более сложная конструкция, представляющая собой слоеный пирог. Такой пол состоит из чернового и чистового пола, между которыми укладываются слои гидро- и терплоизоляции. Доски для чистового пола вплотную пригоняются друг к другу, чтобы жидкость не могла протечь сквозь щели. Укладываются доски под небольшим углом. Это делается для того, чтобы вода сама стекала к сливному отверстию.

Можно также заливать и бетонный пол в бане на столбчатом фундаменте, здесь практически нет отличий от винтового. Рекомендуем посмотреть соответствующий материал в статье про свайные фундаменты, также там есть полезное видео.

***

Баня на столбчатом фундаменте – это дешевый, надежный вариант на дачном или приусадебном участке. Не требует больших денежных затрат и физических сил, в сравнении с другими видами фундаментов.

Что еще нужно знать о фундаментах:

Столбчатый фундамент: плюсы и минусы

Фундамент – основа для вашего дома, от его прочности зависит будущее вашей постройки.

Выбирая между известными типами фундамента перед постройкой дома, многие дачники закладывают «на всякий случай» массивный ленточный фундамент. Но стоит отметить, что эта мера весьма не обязательна. Для небольшой каркасной или деревянной постройки вполне достаточно столбчатого фундамента, который возводится очень быстро.

К тому же, столбчатый фундамент можно использовать в местности с влажным, песочным, торфяным, болотистым грунтом.

Создать столбчатый фундамент можно своими руками, не привлекая на специальную технику.

КАК УСТРОЕН СТОЛБЧАТЫЙ ФУНДАМЕНТ

Основание состоит из опор, которые заглубляются в грунт и выступают над землей.

Верхнюю часть столбов делают одинаковой, чтобы соединить всю конструкцию ростверком. Столбы располагаются под всеми углами будущей постройки, а так же в местах с большой нагрузкой.

Кирпич, дерево, бетонные блоки, металлические и асбестоцементные трубы — все это послужит материалом для создания столбов, выбор остается за вами.

•Столбиками из дерева пользуются очень редко, ведь они совсем недолговечны, даже если обработать их всевозможными средствами. Вполне допустимо использовать деревянные столбики как основу под террасу, выполненную из того же материала.

•Обожженный кирпич может служить отличной основой для мелкозаглубленного и незаглубленного фундамента. Ширина каждого из столбов достигает 0,38 м и более.

•Армированные столбы из бетона – лучший с точки зрения надежности вариант. Эти столбы могут быть монолитными и состоящими из блоков. Их ширина обычно равна 40 см и более.

•Металлические трубы и асбестоцемент используются как несъемная опалубка, в них помещается арматура и бетонируется.

Заглубленность данного типа фундамента всегда рассчитывают строго индивидуально, следует учитывать множество факторов:

•уровень подземных вод,

•уровень промерзания почвы зимой,

•структурный состав грунта.

Мелкозаглубленный фундамент находится на 40 см в земле;

Заглубленный фундамент – на 15-50 см ниже уровня промерзания.

•В средней полосе, где уровень промерзания 1,5- 2 м, можно смело мастерить столбчатый тип фундамента, залегающий на 15-20 см ниже.  Столбы следует вкапывать сначала по углам, уж затем в середине. Шаг должен составлять не более 2,5 м.

•Ростверком вполне может послужить прочный брус. Он же может служить в качестве закладного венца, если постройка деревянная.

•У опытных же строителей «в почете» бетонный ростверк, который заливают в опалубку из дерева.

•Ростверк по желанию сооружают довольно высоким (до 70 см над землей), а в противном случае он может и вовсе слегка выступать над землей.

Единственным минусом такого фундамента является невозможность обустроить подвал в дальнейшем.

Чтобы спрятать пространство между столбами, многие кладут кирпич между столбами, но не закрепляют их.  Такой шаг следует выполнять только в сухой местности. Если же вы проживаете в затапливаемой местности, то столбы наоборот, возводятся как можно выше, и в итоге дом остается буквально «висеть» на столбах. Это очень удобно.

ПОЭТАПНОЕ СОЗДАНИЕ ФУНДАМЕНТА

Начиная работу, тем или иным образом связанную со стройкой, обязательно нужно иметь проектную документацию. Ее создание следует доверить хорошей архитектурной компании, которая выполнит схему столбчатого фундамента и расчеты: сколько потребуется столбов, их длина, ширина и т.д.

Хорошие строители со стажем рекомендуют использовать обновленный тип столбчатого фундамента для сравнительно небольших домов (максимум 2 этажа).



Столбы фиксируют ниже уровня промерзания, а сверху их соединяют ленточным фундаментом. Сделать такую конструкцию в одиночку невозможно, но если собрать пару-тройку помощников, то вы обязательно справитесь. Рассмотрим подробнее все этапы работы.

Для начала готовим участок: снимаем лишний слой грунта, убираем все неровности. Если грунт глинистый, то снимаем довольно толстый слой и посыпаем песком

Размечаем участок согласно плану. Натягиваются нити 2-мя параллельными линиями, с расстоянием, которому будет равен фундамент (ленточный). Обязательно проверьте все пересечения: углы при правильной разметке строго равны 90 градусам. Сразу же обозначаются места примыкания стенок, а так же углы и участки с сильной нагрузкой.

По всему периметру убираем грунт, где будут установлены столбы. Ширина очищенной местности должна превышать ширину столбов на 10 см, чтобы оставить пространство для опалубки.

Далее бурим скважины подходящего размера.

Если глубина будет превышать 1 м, следует применить деревянные подпорки, чтобы грунт не создавал сложностей и не сыпался.

Когда вы пробурили скважины, засыпьте в каждую из них по 10 см песка.

Еще раз проверьте правильность расположения всех скважин: потом будет поздно.

ОБУСТРАИВАЕМ СТОЛБЫ

Чтобы обустроить столбы, нам потребуется бетон. Сначала выполним одну гидроизоляционную хитрость. Скручиваем рубероид в трубку (2 слоя) и склеиваем соединения скотчем в нескольких местах, а так же по кругу с внешней стороны. Такую конструкцию мы устанавливаем в грунт. Далее, из прута 10-14 мм и проволоки 6 мм вяжем и свариваем каркас, помещая его в рубероидные трубки так, чтобы металлические прутья выступали на 15-25 см сверху.

Сначала заливается около 20 см бетона, трубка из рубероида слегка поднимается, чтобы бетон растёкся и сформировалась прочная подошва. Немного подождав, заливаем весь бетон и подготавливаемся к следующему шагу.

ПЕРЕХОДИМ К ЛЕНТОЧНОМУ ЭЛЕМЕНТУ

Свариваем и связываем металлический каркас для армирования. Обязательно следует прикрутить эту конструкцию к прутьям, торчащим из бетонных столбов.

Опалубка монтируется из доски 10-15см и толщиной около 4 см. Если досок нет, то можно использовать листы железа или же ДСП. Когда опалубка готова, внутри выстилаем полиэтиленовую пленку или мембранную гидроизоляцию.

Заливаем бетон. Чтобы облегчить работы, следует обязательно приобрести или взять в аренду машину-миксер. Бетон утрясается строительным вибратором, чтобы избавиться от пузырьков воздуха.

Через 20-30 дней, когда фундамент наберет прочность, демонтируем опалубку и проводим гидроизоляцию.

Опубликовано: 2015-09-27 г. Обновлено: 2018-01-04 г.

Что такое фундамент для столба и пирса

Фундамент для столбов и пирсов — также иногда называемый фундаментом для столбов и балок — является одним из двух основных типов фундаментов дома. Другой тип известен как фундамент из плит или фундамент из плит. Как следует из названия, фундамент столбов и опор состоит из бетонных опор, которые закладываются глубоко в землю, чтобы выдерживать вес конструкции. От бетонных опор выступают бетонные или деревянные столбы, а вдоль верхних частей столбов проходят горизонтальные деревянные балки, образующие основание, на котором будет построена конструкция.

В отличие от плиточного фундамента, в котором слой бетона заливается непосредственно на почвенный субстрат, фундамент столбов и опор не опирается непосредственно на землю, а обычно поднимается примерно на 18 дюймов, создавая пространство для подползания под домом. Одним из лучших преимуществ фундамента из столбов и опор является то, что пространство для обхода обеспечивает легкий доступ к нижней части дома, если потребуется ремонт сантехнических и электрических блоков или самого фундамента.

Домостроители часто предпочитают использовать столбчатые и опорные фундаменты, потому что их легко построить и они дешевле, чем другие варианты.Однако этот тип фундамента лучше всего подходит для небольших зданий. Поскольку фундамент столбов и опор не закладывается глубоко в землю, этот тип фундамента менее идеален для домов, построенных в районах, где часто случаются землетрясения или ураганы. Кроме того, из-за того, как устроены опоры и опоры, дома, расположенные на них, более подвержены провисанию и скрипу полов.

Свяжитесь с ESOG, чтобы узнать больше.

По всем вопросам, связанным с фондом, обращайтесь к экспертам Engineered Solutions of Georgia.Независимо от того, нужен ли вам ремонт существующего фундамента или вы планируете построить дом и нуждаетесь в установке фундамента, наша высококвалифицированная команда инженеров-строителей и геотехников будет рада помочь. Мы базируемся в Атланте и с гордостью обслуживаем домовладельцев во всех прилегающих районах. Свяжитесь с нами сегодня!

Винтовые опоры — Винтовые сваи / фундаменты опор

« Techno Metal Post произвел для меня революцию в сборке колод. Возможность устанавливать стальные сваи и строить в один и тот же день значительно увеличивает производство.Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно удалять смещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы. ”

Поль Лафранс (Disaster Decks and Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И СПИРАЛЬНЫЕ АНКЕРЫ

УНИКАЛЬНЫ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ. ОНИ МОЖНО ЗАГРУЗИТЬ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО ЖДАТЬ, ЧТОБЫ БЕТОН ИЛИ ЗАТЕРЯНЕТ.

ИСТОРИЯ СПИРАЛЬНЫХ КОЛЕС

Винтовые опоры, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые опоры, начали использоваться в 1836 году.Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и успешно использовалась в качестве фундамента для маяков, мостов и пирсов.

После более чем 170 лет разработки и использования эти спиральные фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых помещений до поддержки различных крупномасштабных строительных конструкций. Опоры настилов, основания столбов забора, опоры опор, фундаменты металлических столбов для веранды или солярия, анкерные винты заземления для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях.Винтовые опоры являются технологией фундамента и могут быть рассмотрены для использования в любом приложении, требующем фундаментной опоры.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, пожалуй, самым важным событием в строительстве фундаментов геотехнической инженерии в середине-конце девятнадцатого века. Они сделали возможным строительство маяков в местах, где в противном случае, несомненно, были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в местах, где они могли бы не строиться еще 40 лет; они превратили строительство прогулочных пирсов на берегу океана в отрасль, которая необратимо изменила бы досуг целой нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ СПИРАЛЬНЫХ ПАРУСОВ.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПИРАЛЬНЫХ СТОЛБОВ TECHNO METAL

Признавая применение и использование этих стальных металлических столбов, винтовая опора Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых опор Techno Metal Post следующие:

• Быстрая установка
• Готовность к немедленному строительству
• Без раскопок
• Бетон не требуется
• Съемный
• Минимальное воздействие на окружающую среду
• Малая занимаемая площадь на стройплощадке
• Непосредственная грузоподъемность
• Установка в удаленных местах или на объектах с ограниченным доступом
• Контроль установки и проверка несущей способности при установке
• Установка в условиях высоких грунтовых вод
• Широкий спектр применения в почвах и нагрузках
• Модульная конструкция, винтовые сваи и спиральные анкеры изготавливаются секциями, что дает модульный тип конструкции, что означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.
• Установка не зависит от погодных условий, большинство установок может продолжаться даже в предельных условиях
• При сжатых графиках строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
• Система катодной защиты может быть добавлена ​​для увеличения срока службы винтовых опор
• Низкий уровень шума, связанный с установкой
• Установка обеспечивает минимальную вибрацию и нарушение грунта
• Приложение ABC Deck
• Закрытый доступ
• Собственное оборудование, позволяющее устанавливать винтовые опоры внутри помещений за счет наличия у нашего оборудования опции электродвигателя
• Наша специально разработанная сверхпрочная полиэтиленовая втулка закрывает стойку и предотвращает ее воздействие при движении грунта.

ОБЕСПЕЧИВАЕТСЯ МОРОЗОМ? МЫ РЕШЛИ ЭТУ ПРОБЛЕМУ С ПОЛИЭТИЛЕНОВЫМ РУКАВОМ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРЕДОТВРАЩЕНИЯ НАШИХ ПОЛОЖЕНИЙ НАШИХ ПОЛОЖЕНИЙ ОТ НАПРАВЛЕНИЯ НАЗЕМНОГО ДВИЖЕНИЯ.

Одной из основных проблем, с которой должен столкнуться фундамент винтовой опоры, является сопротивление движению грунта. Когда земля движется, она имеет тенденцию тянуть или толкать стержень сваи. Techno Metal Post спроектировал и разработал этот патентованный рукав зеленого цвета, который снижает сцепление с грунтом на пирсе.Размер гильзы адаптирован к размеру сваи и устанавливается вокруг опоры, когда она ввинчивается в грунт. После этого рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться совершенно устойчивой в периоды замерзания, оттаивания или засухи.

НАШИ СПИРАЛЬНЫЕ СВАИ ОТЛИЧАЮТСЯ ИЗ ВЫСОКОКАЧЕСТВЕННОЙ СТАЛИ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится покупать североамериканскую сталь для производства своих свай.Наши сваи производятся из конструкционной стали в соответствии со стандартами ASTM A500, класс C, CAN / CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать емкость почвы. Они прошли испытания под нагрузкой в ​​соответствии со стандартами ASTM-D1143 и ASTM-D3689 на нескольких типах почв по всему миру.

ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ РАЗРЕШЕНИЯ

Несколько размеров опор и спиралей были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел к вашим услугам, чтобы помочь вам выбрать винтовой опор, наиболее подходящий для вашего проекта.Опоры могут быть оцинкованы для обеспечения защиты от коррозии в соответствии со стандартом ASTM A123 / 123M-13 (минимум 610 г / м²) или могут быть установлены с системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ

, ПОДХОДЯЩИЕ И ПОДХОДЯЩИЕ ДЛЯ ПОДДЕРЖКИ КОНСТРУКЦИИ.

Для патио и настилов доступны регулируемые по высоте стандартные соединители между сваями и конструкциями. Techno Metal Post также разработала систему поддержки с арматурными стержнями при использовании свай бетонных фундаментов, лежащих в основе работы.Для любого конкретного проекта наша производственная группа может быстро изготовить индивидуальную систему поддержки.

МОНИТОРИНГ УСТАНОВКИ И ПРОВЕРКА МОЩНОСТИ ПРИ УСТАНОВКЕ — ЭТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ОТ ВСЕХ ДРУГИХ КОМПАНИЙ HELICAL PIER.

С Techno Metal Post не нужно мобилизовать специальное оборудование, такое как кран с сваебойным молотком или большой буровой станок с просверленным валом. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, улучшения и модификации. Для наших клиентов это означает большую производительность и экономическую эффективность.

С НАШИМИ ТЕХНОМЕТАЛЛИЧЕСКИМИ СТОЛБАМИ ВАШИ ПРОЕКТЫ И / ИЛИ КОНСТРУКЦИИ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ, ЭКОНОМИЧНО, ПРОСТО В УСТАНОВКЕ.

« Для солярия нужен фундамент […], имеющий бетонную плиту на уклоне и столбики, пропущенные через плиту, чтобы зафиксировать ее на месте, чтобы она не сдвигалась или сдвигалась со временем.Но все зависит от того, какие должности использует ваш подрядчик. Мы использовали спиральную опору Techno Metal Post — три в задней части солярия (та часть, которая находится вдали от дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и вытащить. Только сертифицированный специалист может установить эти стойки, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы. ”

Майк Холмс (HGTV)

Плюсы и минусы фундаментов из опор и балок

Опубликовано 30 октября 2017 г.

До 1960-х годов дома обычно находились в воздухе.Фактически, еще до того, как была усовершенствована технология изготовления плит, большинство домов возводились с помощью опор и балок. Сегодня опоры и балочные фундаменты (иногда называемые столбами и балками) не так популярны, но по-прежнему являются нормой в определенных частях страны, особенно в районах, которые подвергаются сильным дождям или подвержены наводнениям.

При проектировании дома вам следует подумать об использовании опор и балок, поскольку они имеют преимущества перед плитами. Однако у них также есть ряд недостатков, которые следует учитывать перед принятием решения.

Вот плюсы и минусы опор и балок.

Pros

• Опоры и балочные фундаменты (иногда называемые столбами и балками) поднимают дома, чтобы защитить их от наводнений и влаги.
• Между домом и землей находится пространство для обхода , достаточно высокое, чтобы проползти (отсюда и название), что позволяет установить коммунальные службы, включая водопровод и электрическую проводку, и легко получить к ним доступ в случае возникновения проблем.
• Фактически, это, вероятно, самое большое преимущество опор и балок по сравнению с фундаментными плитами. Если, например, в последнем есть какие-либо проблемы с водопроводом, может потребоваться, например, взломать бетонный пол , чтобы добраться до поврежденных труб. Как правило, первые имеют меньше фундаментальных проблем, чем конструкции из плит, и их ремонт обходится дешевле.
• Существует также дополнительной изоляции от воздуха под домом , что позволяет сэкономить на расходах на электроэнергию.Некоторые люди предпочитают ощущение деревянной платформы бетонному полу. Хотя это может привлечь термитов, на самом деле их легче обнаружить благодаря ползущему пространству.

Несмотря на то, что из-за преимуществ фундаментов для опор и балок они могут показаться лучшим выбором по сравнению с плиточными фундаментами, следует учитывать и ряд минусов.

Минусы

Самым большим недостатком опор и балочных фундаментов по сравнению с плиточными конструкциями является их стоимость. Хотя фундаменты небольших сараев и зданий могут быть дешевле с опорой и балочной конструкцией, поднять дом почти всегда дороже , чем ставить его прямо на землю.

Вот еще несколько недостатков фундаментов опор и балок, которые могут стать потенциальными препятствиями при покупке или продаже дома:

• провисающие, скрипящие и упругие полы
• накопление дождя и проблемы с влажностью
• плохая вентиляция
• плесень, плесень и гниющая древесина
• жуки и грызуны в подвесном пространстве

Плохая конструкция еще больше добавляет к списку проблем, особенно неправильное расстояние между опорой и балками и отказы регулировочных прокладок из-за использования некачественных материалов.К счастью, устранить эти проблемы часто проще и дешевле, чем устранять проблемы с плитами. На самом деле, если фундамент последнего начнет трескаться, исправить это будет невозможно.

Плюсы стоят минусов?

Если вы решили на столбчатый фундамент и балки либо из выбора или необходимости, иметь в виду, что ни одна структура не является совершенным . К счастью, большинство проблем, связанных с опорой и балкой, легко устранить, если они обнаружены на ранней стадии. Однако для определения оптимального решения требуются профессионалы, которые могут гарантировать качество.

Проведя более 25 000 ремонтов фундаментов за последние 25 лет, мы разбираемся в основах опор и балок. Свяжитесь с нами, чтобы получить бесплатную оценку или узнать больше о фундаментных опорах и балках.

Примечание редактора: этот контент был обновлен. Первоначально он был опубликован 06.05.2015.

Фундаменты опор и балок | А-1 Инженерных

Перед использованием обычной плиты на земле или плавучие плитах, фундамент пирса и луча был типичный фундамент построен, чтобы поддерживать дом.До 1950 года, столбчатый фундамент и луч был наиболее экономичным и практичным фундаментом для домов. С развитием бетонного дизайна подрядчики и разработчики начали строить плавучие плиты вместо опор и балок.

Производительность фундамента из опор и балок

Чтобы понять, как работает фундамент из опор и балок, важно обсудить, как сооружается фундамент и какого уровня производительности ожидать от этого фундамента.Настоящий фундамент для опор и балок состоит из пьедесталов (опор), встроенных в землю и расположенных в среднем от 5 до 6 футов по центру с деревянными балками, поддерживающими балки пола.

Характеристики опор и балок зависят от двух основных факторов.

Во-первых, структурная целостность деревянной опоры. Поскольку древесина гниет от влаги, для опор принято использовать кедровые столбы. Кедр — это натурально сохранившаяся древесина, которая способна противостоять гниению из-за влаги в течение гораздо более длительного периода времени, чем другие породы древесины.Недавно мы работали над проектом выравнивания 100-летнего дома, который опирался на кедровые опоры и совсем недавно их заменили.

Второй фактор — дренаж. Плохо дренируемые объекты, более вероятно, будут иметь проблемы с фундаментом и движение; независимо от возраста фундамента или дома.

Использование опоры и балочного фундамента

Экономика и архитектура были движущими силами при строительстве плиты на фундаментном фундаменте, в отличие от фундамента из опор и балок.До 1950 года в большинстве домов дерево использовалось в качестве внешней отделки и для полов. Поскольку деревянный каркас считается гибким, внешняя отделка и полы редко трескаются или ломаются. Кстати, характеристики опоры и балочного фундамента были совместимы с отделкой.

Общие проблемы фундамента из опор и балок

Большинство опор и фундаментов с балками, которые имеют проблемы с выравниванием, являются результатом разрушения опор и их оседания в результате уменьшения массы древесины.По мере того, как древесина гниет, разрушенная часть древесины становится мягкой и создает пустоту между почвой и твердой внутренней древесиной. В результате опора оседает, как и любые деревянные конструкции, которые она поддерживает.

Влага (вода) — вторая и наиболее важная причина проблем с фундаментом из опор и балок. Помимо влаги, разлагающей деревянные пьедесталы, грунт, поддерживающий деревянную опору, имеет тенденцию к набуханию при увеличении количества воды, которую они удерживают. Представьте, что губка высохла и стала жесткой.Когда вы добавляете воду в губку, губка начинает набухать и становится более гибкой. Почвы, как правило, действуют таким же образом.

Причины проблем, влияющих на фундамент опор и балок

На этой фотографии изображена общая проблема с опорой и балочным фундаментом, построенным из дерева или кедра. Да, здание и фундамент действительно перевешиваются. Основная причина листинга — боковая нестабильность (поперечная устойчивость), а также износ и гниение деревянной опоры.В этом конкретном здании не было значительных трещин в стенах или потолке, потому что фундамент сразу рушился равномерно. В этом случае необходим инженер-строитель, чтобы спроектировать новую опору, которая может обеспечить адекватную боковую устойчивость фундамента И обеспечить лучшую долговечность. Кроме того, мусор под зданием помогает укрывать грызунов и позволяет воде скапливаться возле фундамента и вокруг него.

Влага (вода) — вторая и наиболее важная причина проблем с фундаментом из опор и балок.Помимо влаги, разлагающей деревянные пьедесталы, грунт, поддерживающий деревянную опору, имеет тенденцию к набуханию при увеличении количества воды, которую они удерживают. Представьте, что губка высохла и стала жесткой. Когда вы добавляете воду в губку, губка начинает набухать и становится более гибкой. Почвы, как правило, действуют таким же образом. По мере того, как в почву добавляется вода, почва начинает набухать и выталкивает все, что она поддерживает; включить мол и фундамент луча. Очень часто можно найти фундамент для опор и балок, у которых один угол здания намного ниже (более сухая почва) по высоте (или высоте), чем область возле водопроводного крана, водопровода или канализации сломана и пропускает воду в почвы.Сломанные водосточные желоба также добавляют значительное количество воды в почву в концентрированных областях вдоль фундамента. Из-за разлагающихся водой столбов из кедра и набухания почвы в концентрированных областях пол опор и балочного фундамента обычно намного более неровный, чем обычная бетонная плита на уклоне. По этой причине следует избегать отделки штукатуркой и плиткой, которые очень чувствительны к движению фундамента, если владелец не может жить с трещинами, которые возникнут в результате работы фундамента из опор и балок.

Проблемы с влажностью, вызывающие набухание и усадку почвы, являются основной причиной, по которой строительные нормы и правила не допускают использование традиционных опор и балок.

Ремонт фундамента столба и пирса

Распространенной техникой, используемой в районе Большого Сиэтла для строительства и ремонта фундамента домов, является строительство столбов и пирсов. Это позволяет выполнять работу быстро и эффективно, экономя при этом ваши деньги. Этот тип строительства используется при отсутствии фундамента по периметру или фундаментной подушки.При строительстве столбов и опор вес дома распределяется на ряд столбов, установленных под домом и прикрепленных к опорам, которые представляют собой бетонные блоки клиновидной формы, которые распределяют вес по земле. Обычно столбы и опоры монтируются по всему периметру и в ключевых точках в центре дома, чтобы полы и остальная часть дома не провисали.

Из-за характера этой конструкции дома, в которых она используется, не имеют подвала, что является прямым результатом использования этого метода поднятия дома на земле.Нередко используют облицовку или облицовку между землей и полом дома, чтобы нижняя сторона дома не была открыта, хотя в некоторых регионах эта область остается открытой.

** Посмотреть фотографии до и после **

В районах, где часто бывает наводнение, строительство столбов и пирсов может значительно снизить ущерб от наводнения, поскольку дом поднимается над водой. Области, склонные к проседанию, также могут быть подходящими для этого метода строительства, если у вас есть периметр или фундамент из плит и есть потенциал для таких проблем, как растрескивание, тогда как отдельные столбы и опоры можно поднять и заменить по мере необходимости.Он также защищает от насекомых и уменьшает плесень, грибок и гниль, поскольку способствует циркуляции воздуха под домом и выводит его из зоны действия насекомых-вредителей. Это особенно полезно для влажной дождливой погоды, которая бывает в районе Пьюджет-Саунд, включая районы Сиэтла, Эверетта, Белвью и Такома.

Опасность строительства столбов и пирсов заключается в том, что если столбы или опоры начинают разрушаться, это может быть очень опасно. В фундаментах по периметру и плитам вес распределяется очень равномерно, поэтому даже малейшее повреждение или трещина является проблемой, но не непосредственной проблемой безопасности.В домах с столбами и пирсами вес сосредоточен на отдельных местах, поэтому, если что-то сломается, сгниет или сдвинется, эта часть дома может начать провисать. В крайних случаях дом может даже расколоться, когда вес смещается по оставшимся столбам и опорам. Заинтересованы в новостройках? Посетите больше информации ЗДЕСЬ.

Варианты фундамента

— Pole Barns Direct

Почтовая охрана

Несмотря на то, что обработанные столбы производятся для защиты древесины от естественного гниения и повреждения насекомыми, Pole Barns Direct предлагает несколько различных продуктов Post Protector, которые могут обеспечить дополнительную безопасность фундамента вашего здания.

Распад поста возникает, когда сочетаются три условия:

1. Кислород
2. Температура от 40 до 100 градусов по Фаренгейту
3. Влажность

Сочетание этих трех условий создает среду, которая позволяет почвенным грибам питаться древесиной, вызывая гниение. В то время как химическая обработка помогает сделать столбики менее подходящим источником пищи для грибов, протекторы столбов создают дополнительный барьер, который исключает контакт почвы с столбами и в первую очередь предотвращает попадание грибов на столб.

Защитные столбы

Защитные устройства для столбов

представляют собой пластиковые рукава, которые полностью закрывают нижнюю часть столбов, защищая всю заземленную часть. Post Protectors изготовлены из специального пластикового полимера, который может выдержать до 450 лет гео-применения. Протекторы для столбов имеют широкие горизонтальные ребра, которые защищают от подъемных сил, а также вертикальные ребра, которые позволяют любой влаге испаряться. Защитные средства для столбов также помогают предотвратить вымывание любых консервантов из столбов, сохраняя обработку древесины и не допуская попадания микроорганизмов.

Охранники ранга

Grade Guards — это 30-дюймовые пластиковые рукава, которые скользят по стойкам и разрушают стойку там, где она чаще всего начинается — на уровне земли, где сочетаются почва, воздух и влага. Это самый дешевый вариант защиты почты.

Имеются протекторы для столбов размером 6 × 6, а также для ламинированных столбов.

Протекторы для столбов

созданы для того, чтобы отлично смотреться в различных условиях, даже на открытых столбах.Их коричневый цвет помогает им гармонировать с штифтом и не раздражать глаза, как некоторые другие методы предотвращения пост-гниения.

Альтернативные сообщения

Ищете что-то помимо стандартных наземных столбов для здания каркаса столбов?

Полюс Барнс Прямых предложения несколько различных продуктов, которые сочетают в себе эффективность затрат после рамной конструкции с конструктивными преимуществами фундамента бетона.

Кронштейны для крепления к стене Sturdi-Set

Drill-Set Кронштейны Sturdi-Wall — это усиленные анкеры, используемые для соединения деревянных столбов с существующим бетонным фундаментом.Кронштейны крепятся к бетону с помощью перфоратора с насадкой для кирпичной кладки и крепежом для бетона, а затем в кронштейны устанавливаются стойки.

Drill-Set Sturdi-Wall Bracket, используемый на бетонной плите. Установка Drill-Set Sturdi-Wall Bracket на бетонную или блочную стену.

Модели кронштейнов для сверл

---

Кронштейны Wet-Set Sturdi-Wall

Кронштейны Wet-Set Sturdi-Wall устанавливаются во время заливки бетонного фундамента.Они обеспечивают самое прочное соединение стойки с фундаментом без трудоемкого процесса сверления бетона.

Wet-Set Sturdi-Wall Bracket рядом с завершенной установкой. Кронштейн Wet-Set Sturdi-Wall устанавливается в только что залитый нижний колонтитул.

Модели кронштейнов влажной установки

---

Сборные перма-колонны

Pre-Cast Perma-Columns — это 5-дюймовая сборная бетонная колонна, которая полностью удерживает деревянную стойку от земли.Деревянная колонна прикреплена к U-образному стальному кронштейну, изготовленному из стали ¼ дюйма, с помощью сквозных болтов ½ дюйма и болтов с растягиванием ¼ дюйма. Этот кронштейн роботизированно приварен к стальной арматуре, которая проходит по всей длине колонны. (Схема) Бетонная секция колонны уходит в землю на 3 фута так же, как и обычная стойка, создавая постоянный фундамент для вашего каркасного здания. Колонны Perma-Columns поставляются предварительно смонтированными, что упрощает установку.

Сборные модели на постоянных колоннах

Соединение стойки с балкой

Вот как это выглядит под вашим домом.Нижняя часть столбов находится на бетонных опорах, а верхние части столбов поддерживают балки, также известные как балки. Балки пола опираются на балки, а пол, по которому вы идете, находится поверх балок. Строительные нормы и правила не делают различий между столбами высотой 2 фута или 10 футов высотой, и требуется только , один гвоздь , используемый для прикрепления нижней части столба к бетонному блоку, и НИЧЕГО (например, заглушки опор) не требуется для прикрепите верх стойки к балке.Существует чрезвычайно распространенное и дорогостоящее заблуждение, что эти почтовые связи должны быть усилены. Остальная часть статьи доказывает, почему эта процедура является пустой тратой денег.

Как показано ниже, иногда стойки поддерживают балки, к которым прибит пол, а балки отсутствуют.

ЭТИ СТОЛБЫ В ПОЛЕЗНОМ ПРОСТРАНСТВЕ ПОДДЕРЖИВАЮТ ЦЕНТР ПОЛА, ПОКА ФУНДАМЕНТ ПЕРИМЕТРА УПРАВЛЯЕТ НАРУЖНЫМИ КРАЯМИ. СТРОИТЕЛЬНЫЙ КОДЕКС НЕ ТРЕБУЕТ НИКАКИХ СПЕЦИАЛЬНЫХ ДЕЙСТВИЙ С ЭТИМИ ПОСТАМИ.

Ниже приведены фотографии некоторых соединителей для металлических столбов. Наше первое предупреждение: что-то здесь может быть не так, это то, что это не рекомендуется никакими нормами и правилами сейсмической модернизации.
