Электромагнитный замок устройство: I. Устройство электромагнитного замка / Системы безопасности / НЗМИ ОЛЕВС

I. Устройство электромагнитного замка / Системы безопасности / НЗМИ ОЛЕВС

Конструкция замка

Электромагнитный замок состоит из сердечника, обмотки (катушки) и корпуса. Сердечник с обмоткой являются электромагнитом.

Сердечник электромагнитного замка выполняется из магнитномягких материалов (без эффекта памяти, как у постоянных магнитов). Большинство производителей замков изготавливают сердечник в виде набора сваренных между собой  Ш-образных пластин из электротехнической (трансформаторной) стали. Встречаются замки с сердечником из цельного «куска» электротехнической стали. Их достоинством являются меньшие размеры, т.к. для такого сердечника не требуется корпус (все крепежные элементы можно выполнить на самом сердечнике). Недостаток таких замков — очень большая остаточная намагниченность (до десятков кгс), так как электромагнитные свойства цельного куска хуже свойств ленты электротехнической стали (это связано с технологией производства электротехнической стали).

Обмотка представляет собой катушку из 300-1000 витков эмалированного медного провода. При подаче напряжения в обмотке возникает электрический ток, создающий магнитное поле в сердечнике.

Корпус замка обычно выполняется из немагнитных материалов: алюминий, нержавеющая сталь. В последнее время на рынке стали появляться магнитные замки с корпусом из пластмассы, однако большого распространения они не получили.  В корпусе  замка крепится сердечник и обмотка. Корпус имеет элементы крепления замка к уголку или планке (деталь для крепления электромагнитного замка на дверной коробке).

Электрическая схема магнитного замка

В самом простом виде электромагнитный замок представляет из себя обмотку L с сердечном.

При отключении питания замка из-за самоиндукции в нем продолжает течь затухающий ток в прежнем направлении. Это приводит к появлению повышенного напряжения (до 30 В) на управляющем элементе (реле или транзисторный ключ). В случае если управление замком (разрывом цепи) осуществляется с помощью реле, возникает искрение контактов, что приводит к ускоренному износу реле. Для уменьшения влияния самоиндукции в схему замка включают двунаправленный защитный диод VD, который гасит кратковременные повышения напряжения при размыкании цепи.
Рекомендуем использовать электромагнитные замки ОЛЕВС с домофонами и контроллерами, имеющими на выходе управления замком транзисторный ключ, а не реле.

После отключения питания замка в сердечнике сохраняется некоторая остаточная намагниченность (явление остаточной индукции), и связанная с этим остаточная сила удержания. Чтобы снизить остаточную намагниченность, в схему электромагнитного замка добавляют емкость C, которая вместе с индуктивностью катушки L образуют колебательный контур. При отключении питания замка в цепочке LC возникают затухающие колебания, которые приводят к значительному снижению остаточной намагниченности и связанной с ней остаточной силой удержания.
В наших замках на 300, 400, 500 кг устанавливаются размагничивающая емкость и защитный диод

Покрытие рабочих поверхностей

Так как рабочие элементы замка (сердечник и пластина-якорь) изготавливаются из малолегированных сталей, они подвержены коррозии. Для защиты от коррозии (ржавчины) на рабочие поверхности наносится защитное покрытие. Обычно используется лакирование, цинкование или никелирование.

В электромагнитных замках ОЛЕВС для защиты от коррозии используется цинковое покрытие.

Покрытие	Эстетичность	Защитные свойства	Стоимость	Влияние на силу удержания магнитного замка
Лакирование	Низкая	Низкие	Низкая	Немного снижается из-за увеличения рабочего зазора
Цинкование	Средняя	Высокие	Средняя	Немного снижается из-за увеличения рабочего зазора, цинк — немагнитный металл (диамагнетик)
Никелирование	Высокая	Высокие	Высокая	Не изменяется. Никель — магнитный металл (ферромагнетик)

Если в результате длительной эксплуатации замок утратил защитное покрытие, и началась коррозия рабочих поверхностей сердечника и якоря (появилась ржавчина) — это не повлияет на работу замка — сила удержания не изменится.

А для восстановления внешнего вида можно удалить ржавчину мелкой шкуркой и затем покрыть рабочие поверхности тонким слоем лака.

Контроллер электромагнитного замка.

Контроллер электромагнитного замка

Контроллер электромагнитного замка представляет собой чрезвычайно важный элемент любой современной системы обеспечения безопасности и используется при подключении как при подключении видеодомофона, так и при установке СКУД. Иначе говоря, контроллер – это устройство, которое хранит в своей памяти коды ключей или шифры карточек, необходимых для открытия калитки или двери, а также которое позволяет управлять работой запирающего механизма. Современные контроллеры, представленные на рынке великим разнообразием моделей, которые отличаются друг от друга по разным техническим характеристикам, универсальны, поэтому могут быть использованы как для организации работы электромагнитного, так и электромеханического замка. Разумеется, первый вид запирающих устройств пользуется сегодня большей популярностью.

Объясняется это множеством факторов. Во-первых, электромагнитные замки для ворот и калиток характеризуются высокими показателями надежности. Во-вторых, такие устройства настолько легки в установке, что осуществить их монтаж можно, не имея специальных навыков и знаний. В-третьих, электромагнитные запирающие механизмы отличаются неприхотливостью и простотой в уходе. Ну и, конечно же, что является третьим достоинством рассматриваемых замков, такие устройства прекрасно интегрируются с системами удаленного контроля работы запирающего механизма. Для осуществления последнего как раз и может понадобиться контроллер. Контроллер электромагнитного замка в зависимости от своей специфики может обладать целым рядом возможностей. Чаще всего данные устройства позволяют подключать такое оборудование, как контактный считыватель ключей, датчик автоматического закрывания дверей, кнопка экстренного открывания замка изнутри, внешние светодиоды и, конечно же, сам замок. Также при выборе контроллера следует обратить внимание на описание товара, а точнее, на конкретные технические характеристики. Среди них отметим наиболее значимые: объем памяти, программируемая длительность открывания замка, как с помощью ключа, так и удаленным методом, параметры напряжение и тока потребления, рабочие температуры, наличие или отсутствие светодиодной или звуковой индикации функционирования запирающего механизма и т.д. Суть работы электромагнитного замка, входящего в систему домофона, достаточно проста. При использовании рассматриваемого устройства контакт вызывной панели присоединяется к контактам внутренней кнопки открывания двери. Поэтому, когда контроллер принимает сигналы от внешнего вызывного устройства, он воспринимает их, как нажатие кнопки «Выход», — так осуществляется автоматическое открывание дверей или ворот. При этом важно устанавливать контроллер недалеко от калитки, а для защиты его от атмосферных воздействий использовать специальный герметичный короб. Опробовав в действии данное устройство хотя бы раз, Вы немедленно захотите установить и на своей калитке контроллер электромагнитного замка .

Электромагнитный замок: установка и настройка

Обустраивая свое жилище, каждый хозяин добивается не только красоты, но и надежности. В первую очередь речь идет о замках. Их довольно большое количество, различных по цене, возможностям и характеристикам. Отдельное место среди них занимает электромагнитный замок.

Устройство

Конструкция данного элемента несложная. В основе лежит сердечник в обмотке. Он расположен в специальном корпусе. Сердечник изготавливают из листов электротехнической стали. Применение данного материала обусловлено низким намагниченным эффектом. А чтобы снизить остаточное напряжение, достаточно применить специальный лакокрасочный состав. Чаще всего конструкция представляет собой небольшие пластины, которые скреплены сваркой и образуют букву «Ш». Обмотка – это катушка с многочисленными витками медного провода, покрытого эмалью. Корпусом служит сталь или алюминий. Использовать пластик допускается, но это снижает долговечность конструкции и ее надежность.

Принцип работы

Механизм начинает функционировать, когда активизируются магнитные элементы. Это происходит во время подачи напряжения на корпус и обмотку через сердечник. Достаточно всего 5 Вт напряжения, чтобы сцепились двери весом до 150 кг. Включение и выключение замка образует колебательный контур с воздействующим на него переменным током. Зарядка идет посредством конденсатора через обмотку, в результате чего изменяется магнитная полярность. Остаточный ток идет на перемагничивание. Случается, что конденсатор выходит из строя. Тогда дверь открывается со значительным усилием. Устранить это можно только заменой детали, при этом установить ее нужно параллельно клеммам.

Виды

Различают электромагнитные замки по типу запирающего устройства:

• Удерживающие.
• Сдвиговые.

В сдвиговом устройстве магнит фиксируется язычком замка, поэтому такие конструкции подлежат врезке в дверь или калитку.

В удерживающем варианте магнит держит створки, которые открываются. По всему периметру проема допускается установить несколько таких элементов.

Инструменты для монтажа

Установка электромагнитного замка — дело несложное, поэтому может быть произведена и собственными силами. Для этого понадобятся следующие инструменты:

• Карандаш, чтобы нанести необходимые метки для установки.
• Дрель. Если производится монтаж врезной конструкции, то под нее необходимо просверлить отверстия для крепежных болтов.
• Шуруповерт или отвертка.
• Молоток и стамеска.
• Строительный уровень и рулетка.

Начало монтажа

Установка электромагнитного замка на дверь начинается с разметки в месте монтажа. Оно может быть как горизонтальным, так и вертикальным. Главное — соблюсти условие отступа от петель двери. Определить место для ответной пластины можно с помощью наложения основного устройства к полотну. Далее размещается ее трафарет. Затем производится разметка деталей крепежа. После этого выполняют высверливание отверстий, предварительно проверив диаметр сверла. Пластина закрепляется шайбами. На винты накручивают по две гайки: на сторону, где дверной косяк – сначала стальная, а уже после резиновая. Это позволит конструкции беспрепятственно колебаться, обеспечивая при этом хорошее прилегание сердечника.

Определить месторасположение уголка пластины можно прикладыванием основной части замка. Далее пластину смещают в нужную сторону с помощью шестигранника. Крепежный болт при этом ослабляют, чтобы проверить, правильно ли произведена установка дверного электромагнитного замка. Обязательным условием правильного функционирования запорного элемента является параллельная установка пластины к основанию.

Виды установки

Установка электромагнитного замка своими руками зависит от типа двери:

• Монтаж производится сверху внутренней части у косяка, а сердечник при этом размещается по центру. Второй элемент располагают на противоположной стороне. Дополнительного вида крепежи не нужны.
• В двери стеклянного вида монтаж выполняют, производя внутреннее устройство контактов, а вместо пластины из стали используется уголок. Дверь при этом открывается внутрь комнаты.
• Электромагнитный замок, установка которого производится на двери с узким косяком, дополнительно снабжается уголками. Они помогают расширить площадь монтажа.
• Когда нужно, чтобы дверь открывалась в сторону замка, его контактная площадка и пластина закрепляются в вертикальном положении с помощью уголков.

Дальнейший монтаж

После того как намечены линии разметки будущего замка, высверливают отверстия. Далее в месте установки необходимо сделать нишу. Осуществляется это при помощи молока и стамески. Установка электромагнитного замка на металлическую дверь осуществляется еще на этапе изготовления самой двери. Но если же это происходит в процессе ее эксплуатации, то для изготовления ниши снимают часть обшивки.

В нишу устанавливают корпус замка, после чего закрепляют. Планка ответного действия устанавливается по такому же принципу.

Дополнительное оборудование

Электромагнитный замок, установка основных элементов которого завершена, требует монтажа дополнительного оборудования. Им может быть контроллер, кнопка входа или блок питания. Данные элементы устанавливают внутри помещения, а вот снаружи монтируется считыватель. Дополнительные устройства крепятся к стене, прилегающей к двери, но не к ее полотну.

Для самостоятельного крепежа этих элементов нужно:

• произвести разметку в выбранном месте;
• сделать отверстия под крепления;
• произвести установку и фиксацию приборов.

Подключение

Подключить электромагнитный замок, установка которого была произведена самостоятельно, также несложно. Для этого нужна схема, которая прилагается к комплекту замка, и минимальные навыки работы с электричеством. Главным элементом в работе замка является контроллер. К нему подключаются все остальные составляющие. Подключение должно осуществляться изолированными проводами двужильного типа с сечением не менее 0,5 мм. Чтобы провода не портили интерьер, их можно спрятать в стене или в специальном коробе.

Подключение видеодомофона

Видеодомофон подключается к замку, как и остальные элементы, через контролер. При этом уже используется четырехжильный провод. При подключении видеодомофона следует придерживаться таких шагов:

• Панель связи, расположенная за пределами помещения, и устройство должны быть соединены. Часто панель связи и считыватель располагают в одном месте.
• Произвести подключение питания от домофона к контроллеру.
• Дополнительно соединить замок и контроллер, чтобы позволить запирающему механизму открываться при помощи видеодомофона.
• Произвести подключение панели для вызова к контроллеру.

Возможности управления замком

Все управление электромагнитным замком производится с помощью контроллера. Тот, в свою очередь, обладает следующими функциями:

• передача сигнала открытия замка;
• подачи питания для фиксирования запирающего механизма;
• кодирование ключей.

Уже перед началом использования замка необходимо настроить все ключи. Это осуществляется следующим образом:

• При первом подключении ключ, идущий в комплекте, подносят к контроллеру.
• Контроллер должен быть переведен в режим записи посредством джампера.
• После этого остальные ключи подносятся к считывателю и программируются.
• Контроллер необходимо перевести в режим работы.

Когда все ключи подготовлены, замок автоматически заблокируется, а открыть его можно одним из комплектов готовых ключей.

Замок на калитку

Установка электромагнитного замка на калитку может быть осуществлена самостоятельно. Для этого потребуется тот же набор инструментов, что и для монтажа на дверь. Последовательность действий следующая:

• В металлической раме калитки просверливаются отверстия, меньшего диаметра, чем саморезы.
• Крепление замка осуществляется саморезами.
• Закрепляется ответная планка на створке калитки.
• Провода от считывающего устройства пропускают по дальнему корпусу калитки, при этом закрепляют устройство на заборе или створке калитки.
• Контроллер устанавливается на удобном расстоянии и в месте, чтобы удобно было в дальнейшем производить с него считывание ключей.
• С внутренней стороны калитки устанавливается кнопка открывания.

После этих манипуляций необходимо подключить электромагнитный замок, установка которого была произведена на калитку забора. Провода подключаются к считывающему устройству и клеммам. На протяжении всей проводки ее необходимо укрыть в специальный пластиковый лоток, который защитит от влаги и иных погодных условий. После успешного программирования можно приступать к эксплуатации.

Итак, мы выяснили, как произвести установку электромагнитного замка своими руками.

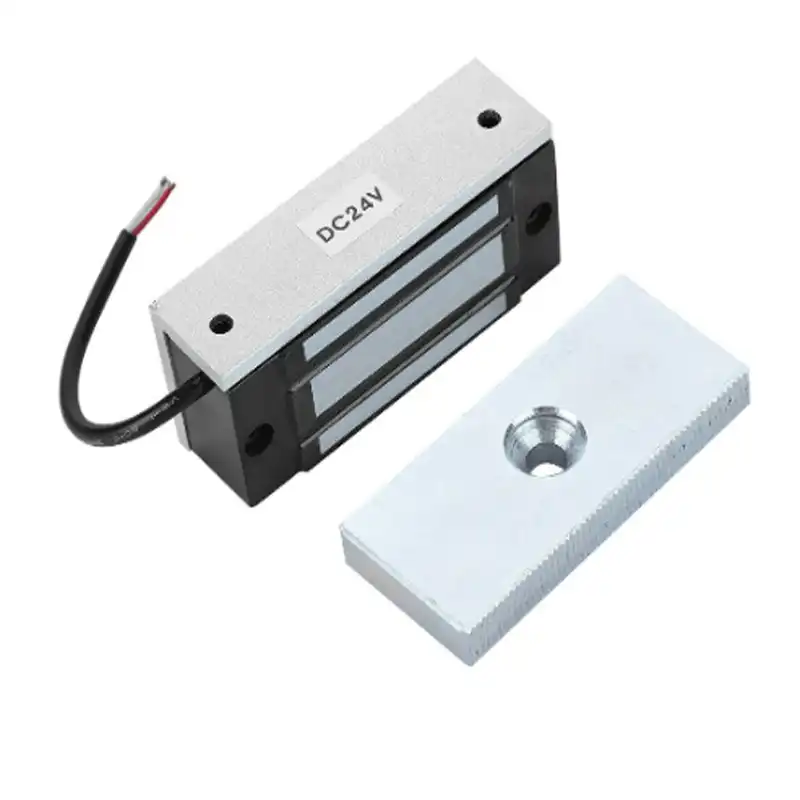

Электромагнитный замок для раздвижных дверей-Osent Autodoor

Электромагнитный замок, магнитный замок или маглок — это запорное устройство, состоящее из электромагнита и пластины якоря. Электромагнитный замок OSENT также состоит из двух частей: магнитного корпуса и присоски. Магнитный корпус установлен на направляющей, а присоска соединена с подвеской. Он установлен на направляющей автоматической раздвижной двери и может запирать дверь при включении питания. В центре магнита установлена ​​противоостаточная магнитная разделительная пуля, которая увеличивает тягу и не имеет пробивного магнетизма при отключении питания.Это безопасно и аккуратно.



Особенности

1. Регулируемое расстояние установки.
2. Прочный продукт, простая установка.
3. Быстрая работа: магнитные замки мгновенно отпираются при отключении питания, что позволяет быстро открыть замок по сравнению с другими замками.
4. Хромированная сталь. Прочный антикоррозийный материал.
5. Антиостаточное магнитное исполнение.
6. Встроенное устройство защиты от обратного тока.



Электромагнитный замок подходит для большинства автоматических раздвижных дверей, таких как устройства открывания раздвижных дверей для легких условий эксплуатации, приводы для тяжелых раздвижных дверей и автоматические телескопические двери.



Электромагнитный замок имеет антиостаточную магнитную конструкцию. В центре магнита установлена ​​противоостаточная магнитная разделительная пуля, которая увеличивает тягу и не имеет пробивного магнетизма при отключении питания. Это безопасное и аккуратное встроенное устройство защиты от обратного тока.

электросхема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Электромагнитный Замок
Токи	DC12V / 180mA, DC24V / 120мА
Ввод	DC12V, DC24V
60 кгс MAX
Рабочая температура	-10 ~ 55 ℃ (14-131F)
Влажность	0 ~ 90%
Размер	70x70x58 мм

Размер электромагнитного замка

600S, 600L, 600LB — ASSA0 ABLOY 90 Стандартная модель 600S Стандартная модель 600S 600L: с красным светодиодным индикатором состояния 600LB: с красным светодиодным индикатором состояния, датчиком связи и датчиком состояния двери

Устанавливаемый на скобе одиночный магнитный замок с удерживающей силой 600 фунтов, который можно легко установить без специальных инструментов и использовать с любой системой контроля доступа. Идеально подходит для зон с интенсивным использованием для контроля движения во внутренних помещениях. Доступны варианты со светодиодом, датчиком связи и сигнализацией состояния двери.

Особенности

Стандартные функции

• 600S Стандартная модель

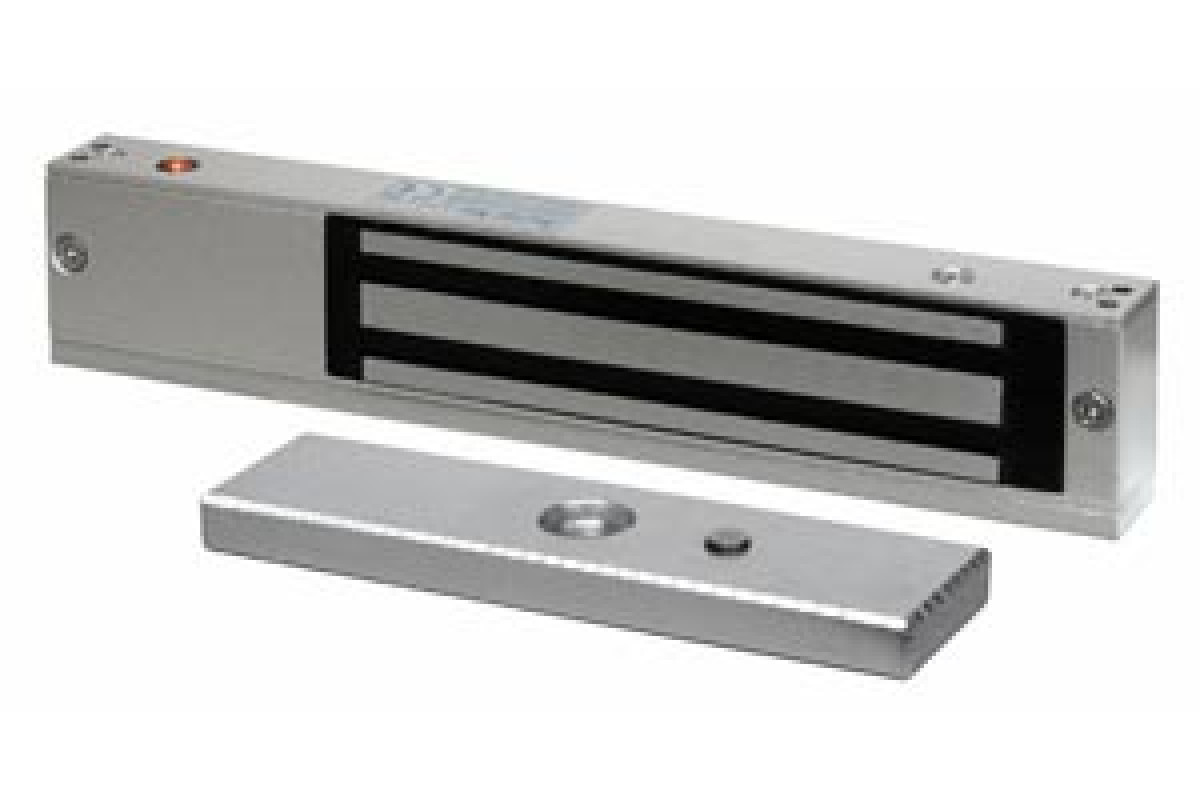

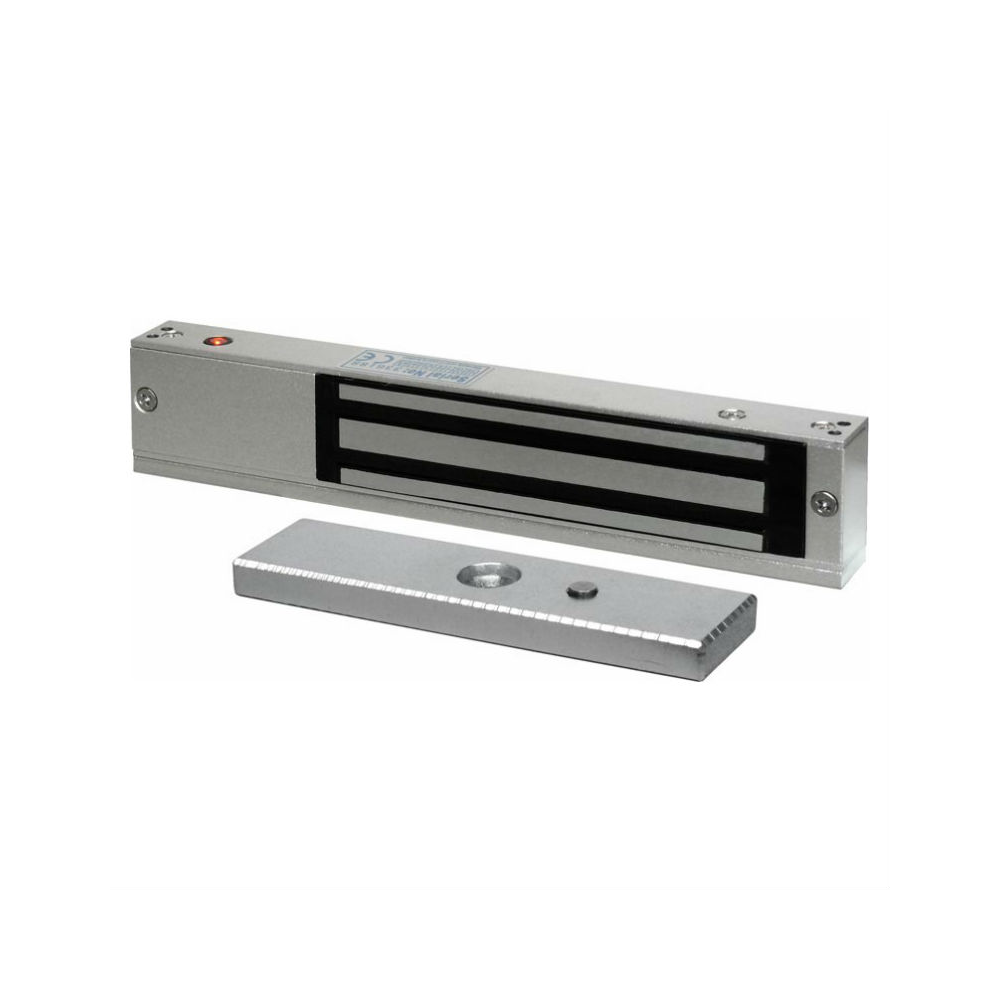

• 600 л Магнитный замок с красным светодиодным индикатором состояния
• 600LB Магнитный замок с красным светодиодным индикатором состояния, датчиком фиксации и датчиком состояния двери
• Встроенный дугогаситель
• Мгновенное срабатывание, без гистерезиса
• Самонарезающие винты TEC
• Неалюминиевые детали покрыты антикоррозионным покрытием

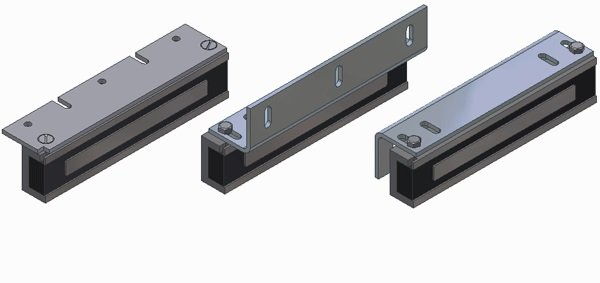

• Крепежный кронштейн E-Z и шаблон для простой установки, специальные инструменты не требуются
• Может использоваться с любой системой контроля доступа
• Стандартное прозрачное анодированное покрытие (US28)
• Ограниченная пожизненная гарантия

Опции

• Доступно покрытие DURO Duranodic (US 40), укажите при заказе
• Доступны накидки из полированного хрома и латуни. Варианты см. в разделе «Аксессуары для магнитных замков».

Технические характеристики

Сертификаты и списки

• Внесен в список UL 294
• Огнестойкость UL 10C
• CAN/ULC-S104 соответствует противопожарной двери
• Внесен в список UL 864
• CAN/ULC-S527 внесен в список

Удерживающая сила : 600 фунтов

Размеры:

• Размер магнита: 9-7/8″ Д x 1-11/16″ В x 1″ Ш
• Размер арматуры: 7-1/4″ Д x 1-1/2″ В x 1/2″ Ш

Электрика

• 12 или 24 В постоянного тока, выбирается на месте
• Потребляемый ток: 505 мА при 12 В постоянного тока, 260 мА при 24 В постоянного тока
• Датчик связи 600LB имеет релейные контакты SPDT 3A

Рабочая температура : от +14 до +131F [от -10 до +55C]

Liyond — Распределительное устройство｜Вакуумный выключатель｜Выключатель нагрузки

— Главное меню —ГлавнаяО нас- Выставка Liyond- Оборудование и мастерская- Сертификат- КультураПродукция- Заземлитель- — Заземлитель JN15- — Заземлитель JN15A- — Заземлитель JN17- — Заземлитель переменного тока JN22- Контакт автоматического выключателя- — Фиксированный контакт — — Тюльпанный контакт- — Плоский контакт- — Контактный рычаг- Аксессуары для изоляции- — Изолированный рабочий стержень- — Изолятор и датчик- — Серия контактных коробок- — Изолирующая втулка- — Изолирующая трубка и цилиндр- — Другая изоляция- Аксессуары для распределительных устройств- — Заряжено diaplay device- — Механизм затвора- — Блокировочный механизм и устройство- — Лампа освещения шкафа- — Блочный нагреватель- — Коническая шестерня- — Электромагнитный замок- — Тележка-шасси- — Направляющая- Аксессуары для автоматических выключателей- — Вторичная розетка- — Механический счетчик — — Панель автоматического выключателя- — Электромагнитная катушка- — Печатная плата- — Клеммная колодка- — вакуумная прерыватель- — Масляный буфер- Вакуумный выключатель- — Вакуумный выключатель 12кВ- — Вакуумный выключатель 24кВ- — 40. Вакуумный выключатель 5 кВ- Корпус распределительного устройства- Вакуумный контактор- — Вакуумный контактор НН- — Вакуумный контактор СН- Вспомогательный выключатель- Выключатель нагрузки- — Внутренний выключатель нагрузки 12 кВ- — Внутренний выключатель нагрузки 24 кВ- Внутренний выключатель нагрузки SF6 Аксессуары- — SF6 Выключатель нагрузки- — Пружинный механизм выключателя нагрузки SF6- — Корпус выключателя нагрузки SF6- SF6 Изолированные компактные распределительные устройства Аксессуары- Пружинный привод G- Пружинный привод SF6- Пружинный привод CT- Пружинный привод VCBНовости- Liyond Dynamic- — Лийонд примет участие в выставке Electric Indonesia 2019 с 11 по 14 число.Сентябрь- — Лийонд примет участие в выставке ELCOM UKRAINE 2019 с 09 по 12 апреля- — Лийонд примет участие в выставке Электрические сети России-2018- — Выставка Лийонд Электрические сети России 2017 – Успешное завершение!!!- — Лийонд примет участие в выставке Электрические сети России- 2017- — Liyond примет участие в выставке ELEKTRO 2016 6-9 июня- — LIYOND в эти дни находится на выставке Hannover Messe 2016! — LIYOND примет участие в выставке ELEKTRO 2015- — Liyond примет участие в выставке HANNOVER MESSE 2015. — — Liyond посещает Иранскую международную выставку электричества 2014- — Liyond примет участие в Иранской международной выставке электричества 2014.- — Liyond Electric co., ltd посещает российскую выставку Elektro’2014 — Отраслевые знания- — Новый сертификат регистрации ISO 9001:2015- — Стандарт Уведомление об улучшении грузовика с шасси 1000 — — Распределительное устройство 10 кВ — — Центрально установленный встроенный вакуумный выключатель нагрузки серии VZF (R) -12 — Семья Лийонд — — 4 дня прекрасных путешествий в провинции Хубэй (Ухань, Шеннонцзя, плотина Три ущелья, осмотр цветущей сакуры) — — 2018.09 ОБЪЕКТ: Перенос операционных и административных офисов- — Ежегодное собрание LIYOND 2015- — 2015 Wencheng, Schloss Neuschwanstein Travel- — Ежегодное собрание Liyond 2014- — Четырехдневный тур Xiamen 2014, Новый годПоддержка- СкачатьСвяжитесь с нами

Знаете ли вы недостатки использования магнитных замков?

Maglocks — это электромагнитные замки, работающие только с постоянным дополнительным источником питания, и если дополнительного источника питания нет, магниты не будут работать. Наиболее распространенное место для маглоков — верхний внешний угол дверной рамы. Пластина арматуры крепится к верхнему внешнему углу двери, поэтому, когда дверь закрывается, магнитный замок и пластина соединяются и входят в контакт под действием магнитной силы. При подаче питания через электромагнит внутри замка проходит ток, который с большой силой притягивает пластину якоря и фиксирует дверь на месте. Есть два типа замков: отказоустойчивые и отказоустойчивые. Отказоустойчивые замки освобождают пластину якоря и обесточивают, оставляя свободный доступ при отключении питания от устройства; это гарантирует, что безопасность является главным приоритетом.Отказоустойчивые замки притягивают пластину якоря, оставляя дверь заблокированной магнитом при отключении питания от устройства. Отказоустойчивые замки гарантируют, что безопасность превыше всего. Есть несколько недостатков использования этого маршрута для обеспечения безопасности вашего здания.

Из-за потребности в дополнительном электроснабжении становится легко доступным для любого человека вход в помещение, где отсутствует электричество.

Если магнитные замки — единственное устройство, защищающее ваши двери, часто необходимы резервные батареи в блоках питания.Проблема в том, что батареи необходимо часто проверять и заменять, и батареи могут не удерживать достаточную мощность в течение длительного периода времени, если отключится электричество. Это может сделать ваше здание гораздо менее безопасным, если электричество отключится на 2 дня или более.

Если вы решите запереть двери на магнитные замки, вы должны соблюдать код. Ваш местный орган власти, имеющий юрисдикцию (AHJ), должен разрешить вам установить магнитные замки, после чего ему/ей потребуются электрические планы и разрешения. Маглоки подойдут для исправительных учреждений, центров содержания под стражей или других мест, откуда не так много свободного выхода.

Еще одним недостатком установки магнитного замка на двери вашего предприятия является то, что дверь становится труднее открыть, чем дольше магнитный замок постоянно заперт. Кроме того, поскольку замок на самом деле представляет собой просто магнит, его можно легко взломать с помощью предметов повседневного обихода.

Наиболее распространены отказоустойчивые магнезиальные замки

. Этим маглокам требуется постоянная подача электричества, чтобы оставаться запертыми; таким образом, они дороже из-за постоянного потребления электроэнергии.

Только вы можете решить, являются ли магнитные замки правильным решением для вашего бизнеса и его безопасности.Как упоминалось ранее, магнитные замки больше подходят для мест, где мало свободного выезда. Если вы обнаружите слишком много проблем с соответствием коду и механикой, чтобы заставить его работать, может быть разумно выбрать другой вариант блокировки для вашей системы контроля доступа. Если вы хотите добавить контроль доступа в свой бизнес для повышения безопасности и безопасности, позвоните в SecurCom сегодня или посетите наш веб-сайт по адресу www.securcom.com, чтобы узнать о наших системах доступа и других услугах и продуктах, которые мы с гордостью помогаем компаниям устанавливать.

Как обойти электромагнитный тяговый замок (Maglock) Jackson Research

Магнитные тяговые замки (maglocks) в готовом виде для рынка электронной безопасности обычно строят из трансформатора ЭИ ядро ламинирования. В версиях высокого качества используются пластины из кремнистой стали, не штампованный листовой металл, как это обычно встречается в Азии.Эти устройства по своей сути являются классическими тяговыми электромагнитами. Сила между статор и якорь (ударная пластина) варьируется в зависимости от класса в зависимости от к следующей таблице. Удерживающая сила или класс для любого конкретного Замок можно легко оценить, основываясь исключительно на его размере. Все 1200 фунтов замки удерживающей силы примерно одного размера.

Класс 1 1500–2700 фунтов. Высокий уровень безопасности Класс 2 1000–1400 фунтов. Средний уровень безопасности Класс 3 500–900 фунтов. Легкая охрана Управление дорожным движением

На рисунке ниже показано поперечное сечение маглока с ламинация EI серого цвета, катушка оранжевого цвета и прокладка в синем.В обычном режиме распорная пластина отсутствует. Удар пластина и пластина катушки (статор) находятся в непосредственном контакте для максимальная сила. Вставка любого немагнитного материала уменьшит эта сила, основанная на введенном разделении, x.

Приведенный ниже график является характеристикой 1200-фунтового удерживающая сила магнита и может варьироваться в зависимости от технологии строительства. Показанная кривая не предназначена для применимых данных, а только пример. Любой замок, который необходимо взломать, должен быть проверен соответствующим распорка для оптимальной производительности. Ясно видеть, что холдинг сила быстро уменьшается с очень тонкими прокладками из немагнитного материала. Было замечено, что лист дерева, унесенный ветром в пространство между статор и якорь при закрывании двери уменьшали удерживающая сила маглока на 50%.

Это типичный маглок поставщика. с удерживающей силой 1200 фунтов. Алюминий 0,015 дюйма лист, обрезанный по размеру ответной планки и закрепленный клеем останется незамеченным и уменьшит удерживающую силу магнитных замков от 1200 фунтов до примерно 300 фунтов. Большинство мужчин могут приложите столько усилий, чтобы открыть устройство. Дверь будет казаться надежно запертым и безопасным с удерживающей силой из 300 фунтов, но на самом деле будет слегка защелкнутым и ненадежным. Этот прием требует очень внимательного осмотра с дверью открыт для обнаружения и, вероятно, останется незамеченным случайными охранниками осмотр. Визуальным осмотром определить практически невозможно. с закрытой дверью.

Любой немагнитный материал может быть использован для поражения магнитный замок, например из прозрачного пластика, при условии, что его легко не заметить. Понятно, что красная электрика не могла остаться незамеченной очень долго. длинная. Алюминиевая лента того типа, который используется для экранирования электромагнитных помех, также может работают достаточно хорошо при условии, что достигнута достаточная толщина. Некоторые маглоки проверьте, есть ли электрический контакт между трансформатором пластин статора и металлической ответной пластины.Немагнитный Поэтому предпочтительными методами являются металлические листы и металлическая лента EMI. Цель — скрытность. Как бы вы узнали, если маглок ниже был скомпрометирован?

Компания Jackson Research разработала собственный метод IntelligentMagnetics™. определения того, был ли скомпрометирован маглок.

Магнитные замки, падающие с потолка – почему они падают и вызывают травмы и примеры травм

Магнитные замки обеспечивают большую удерживающую способность и более надежную точку крепления при подаче питания. Магнитный замок представляет собой тяжелый металлический блок, который требует профессиональной установки и постоянного обслуживания. Магнит состоит из намотанных медных катушек, заключенных в металлический корпус. Контактная пластина, также известная как пластина якоря, в большинстве случаев прикрепляется к двери и присоединяется к магниту при подаче питания. Оба компонента могут расшататься, если их неправильно установить и/или не обслуживать.

Травмы в результате падения компонентов магнитного замка являются обычным явлением. Это не означает, что они приемлемы или неизбежны.В большинстве случаев причиной таких травм являются неправильные методы установки в сочетании с неадекватным обслуживанием и некачественным наблюдением.

Магнитные замки обычно используются там, где доступ ограничен.

Типовой

места установки

— Вестибюли банковских банкоматов для торговли в нерабочее время
— Точки прохода в учреждениях, которые хотят ограничить вход в безопасные или опасные зоны
— Психиатрические отделения, где пациенты должны содержаться в безопасности.
— Въездные ворота и контролируемые въезды в парковочные сооружения.
— Входы в офисные здания
— Пенитенциарные учреждения
— Лестничные клетки с ограниченным доступом,
— Многоквартирные дома, гостиницы, больницы, лаборатории, многоквартирные дома и множество других объектов, требующих ограниченного доступа, где система ручного доступа громоздка, непрактична, или неадекватный.

Магнитные запирающие устройства различаются по размеру и весу в зависимости от удерживающей силы, необходимой для конкретного места. Как правило, размер устройства указывает на доступную удерживающую способность магнитного потенциала.Некоторые устройства интегрированы в системную систему сигнализации с резервными функциями отказоустойчивости, которые поддерживают блокировку в активном состоянии, в то время как другие представляют собой автономные устройства, которые могут перестать функционировать при отключении питания.

В магнитных замках обычно используется катушка с медной обмоткой для создания магнитного поля при соединении со стальной пластиной якоря. В большинстве установок катушки возбуждения расположены в прямоугольной коробке, установленной в фиксированной точке, например, на дверной раме. С помощью скрытых проводов фиксированный электромагнит, находящийся в металлическом корпусе, получает питание через раму двери и точку разблокировки доступа.Либо считывание карты, либо старомодный металлический замок под ключ, либо другое устройство активации мгновенно отключает питание, прерывая магнитное поле, позволяя дверной пластине освободиться от магнита и предоставить доступ пользователю. В большинстве установок есть таймер, установленный на определенное время входа до повторной активации магнитного поля.

Из-за материалов, необходимых для создания сильного магнитного поля, как якорь из стальных пластин, так и намотанные катушки поля могут быть довольно тяжелыми.Эти тяжелые материалы требуют специального крепления и правильной техники установки. Как консультант производителей оборудования, я всегда придерживался своего профессионального мнения о том, что одним из основных методов установки, наряду с использованием высококачественных крепежных болтов соответствующего размера и номинала, является использование фиксатора резьбы. Фиксаторы резьбы предназначены для приклеивания резьбы болта к резьбовому отверстию. Фиксатор резьбы в настоящее время часто поставляется со многими продуктами производителей оборудования в виде наносимых на заводе сухих покрытий для резьбы или небольшого тюбика или бутылки с постоянными или полупостоянными жидкостями для фиксации резьбы.

В зависимости от требуемой мощности магнитного замка решающее значение имеет интеграция с дверью и рамой или воротами и рамой. При неоднократных сбоях при установке магнитного замка (когда компоненты падали на людей) было обнаружено, что для установки использовалось неподходящее оборудование. Были обнаружены винты, болты или другие крепежные детали, срезанные в результате использования, или отверстия, в которые были установлены болты или винты, были сорваны из-за неправильного сверления и нарезания резьбы. Несоответствующая толщина основного материала точки крепления также является частой причиной разъединения.Прочтите статью Майкла Пэниша «Механические застежки», в которой обсуждаются случаи травм, когда изделия, отсоединенные от точки крепления, привели к серьезным телесным повреждениям.

Магнитные замки постоянно подвергаются «проблеме» из-за отказа в доступе. Они часто не деактивируются должным образом из-за неправильных кодов, введенных с точек доступа, и удерживают дверь закрытой в раме. Возможно, пользователь неправильно ввел код доступа, ключ-карта может быть неавторизована для входа или точка входа может быть отключена для использования по соображениям безопасности.В зависимости от количества активности для соответствующего дверного проема, магнитный замок может годами подвергаться злоупотреблениям из-за этих запрещенных входов, насчитывающих сотни тысяч попыток.

Запрещенный доступ создает нагрузку на точки крепления как стационарной коробки с магнитной катушкой, так и стальной пластины, которая обычно крепится к двери каким-либо шарнирным соединением. При правильной конфигурации полая металлическая дверь и рама будут изготовлены со специальными опорными пластинами, встроенными в компоненты, которые способны надежно закрепить магнитную запорную систему. При соблюдении надлежащих методов установки полая металлическая рама и опорная пластина будут профессионально обработаны резьбой для правильного размера отверстий под болты. Болты будут входить в зацепление с прочным стальным опорным блоком, и болты будут иметь достаточное проникновение резьбы, чтобы обеспечить надежное крепление. При установке следует использовать болт с высокой прочностью на растяжение и прочность на сдвиг, а химические фиксаторы резьбы обеспечат долгосрочное крепление компонентов.

Даже при правильном размещении и профессиональной установке магнитные замки могут расшататься.Из-за постоянного дерганья незаблокированного магнитного замка самый слабый компонент часто становится источником отсоединения. Вот почему крайне важно регулярно проверять все магнитные замки. Соответствующие стандарты и практика диктуют, что эти проверки должны проводиться руководством объекта, а также профессиональными поставщиками услуг. Частота осмотров зависит от требований к использованию и безопасности места, а также от типа материалов, используемых для закрепления магнитного устройства. В некоторых установках магнитных замков использовались деревянные двери и рамы. При правильном подключении и контроле деревянная система может обеспечить легкую безопасность магнитного замка. Из-за присущей деревянным дверям и рамам слабости проемы с установленными магнитными замками необходимо внимательно наблюдать за точками отказа.

В установках с более высоким уровнем безопасности, где установлены магнитные замки, плановые ежемесячные или еженедельные проверки отверстий создают дополнительные проблемы для двери и системы запирания.Упреждающие испытания для проверки того, что магнитный замок полностью функционален, варьируются от простых ручных испытаний на вытягивание, проводимых сотрудником учреждения, до установки на платформе, предназначенной для количественной оценки и подтверждения удерживающей силы замка. Эти испытания создают нагрузку на точки крепления и должны сочетаться с физическим осмотром основания, удерживающих болтов и всех компонентов замка, чтобы определить, что элементы основания не повреждены, а компоненты не треснули или не начали выходить из строя каким-либо образом. .

Как специалист по дверям и воротам, ко мне часто обращаются по поводу травм, вызванных падением компонентов магнитного замка. Я был нанятым экспертом по многочисленным судебным делам, когда магнитный замок не работал или не оставался прикрепленным к двери и раме, как требовалось. Падение компонентов магнитного замка привело к серьезным травмам и неправомерным искам о смерти. Эти претензии поступали из разных мест, таких как защитные двери банков, торговых центров, больниц, лабораторий, пенитенциарных учреждений, учреждений длительного ухода и отелей — среди прочего.Причины этих претензий различаются в зависимости от местоположения.

ПРИМЕРЫ ЗАЯВЛЕНИЙ О ТРАВМАХ

Ниже приведены примеры заявлений о возмещении ущерба, характерных для многих дел, связанных с системами магнитных замков: чтобы войти в область. Весь инцидент был записан на видео и ясно показал, что клиент не был предупрежден и не сделал ничего, чтобы способствовать этой травме.Недавний ремонт двери и рамы был выполнен профессиональным поставщиком услуг, который не устранил точки крепления или плохое состояние установки системы магнитного замка. Руководство банка доверило поставщику услуг первоначальную установку и текущее обслуживание дверей. Поставщик услуг никогда не сообщал банку о необходимости какой-либо плановой проверки или других упреждающих мер в отношении этого конкретного механизма блокировки. Банк занял позицию, согласно которой поставщик услуг не смог профессионально установить и обслуживать запорный механизм, и поставщик услуг нес полную ответственность за проверки и техническое обслуживание.
Пациент в психиатрическом отделении (которое было известно как место с высоким риском побега) стал агрессивным, ворвался в дверь коридора с магнитным замком, преодолел дверь благодаря своей сверхчеловеческой силе и выбежал из учреждения. Пациент столкнулся с проезжающим транспортным средством, был сбит автомобилем и погиб. Замок, дверь и рама обслуживались ненадлежащим образом, а магнитная сила, создаваемая замком, была недостаточной, чтобы сдержать этого буйного пациента. При осмотре магнитный замок, который изначально был рассчитан на удерживающую способность 2500 фунтов, был протестирован и не выдержал 300-фунтового усилия. Дверь и рама были обнаружены в крайне запоздалом состоянии, а магнитный замок не подвергался профессиональной проверке и испытаниям в течение многих лет до этого инцидента с побегом. Отдел технического обслуживания этого учреждения был должным образом обучен и не проводил плановых испытаний магнитной удерживающей силы, как того требовало руководство лечебно-профилактического учреждения.

В пенитенциарном учреждении у ворот порта Салли, управляемых магнитными замками, арматура упала на заключенного, когда он проходил через отверстие во время транспортировки в другое место.Ворота были примерно 14 футов в высоту, а стальной магнитный замок, упавший на заключенного, весил примерно 7 фунтов. Заключенный получил ЧМТ (черепно-мозговую травму) и сдавление позвоночника в результате падения компонента. Инцидент был зафиксирован на видеокамерах объекта. Ворота и замки не проверялись на надлежащее крепление как минимум за 2 года до этого инцидента. Ворота, из которых упал магнитный замок, использовались ежедневно.

Житель крупного жилого комплекса использовал ключ-карту, чтобы отпереть главные входные двери в вестибюль.Когда он проходил через дверную пару, из дверной коробки выпала тяжелая магнитная катушка магнитного замка. 16-фунтовая магнитная катушка и коробка качнулись, болтаясь только на питающей проводке, по дуге прямо в лицо жильцу, сломав ему нос и глазницу. Видеозаписи четко показали происходящее в режиме реального времени. Было обнаружено, что уборщики здания были уведомлены о проблеме с входными дверями и пытались выполнить ремонт на дому, а не обращаться к профессиональным поставщикам услуг.Магнитный замок был неправильно переустановлен уборщиком с использованием винтов меньшего размера, которые не удерживали замок на раме. Предыдущая видеозапись того же дня инцидента показала, что магнитный замок выпал из рамы и раскачивался с помощью того же провода за 6 часов до инцидента с травмой.

Приведенные выше примеры представляют собой лишь несколько сценариев травм, вызванных неправильным обслуживанием и процедурами крепления. Магнитные замки — это тяжелые и острые ящики, которые выходят из строя по многим причинам и часто приводят к травмам, включая черепно-мозговую травму (ЧМТ).Существуют методы и процедуры установки, которые обычно делают эти устройства безопасными, если их соблюдать и выполнять профессионально. Регулярные проверки и испытания требуют наличия обученного персонала для определения общей установки и проверки того, что рабочее состояние замка является безопасным для использования. Неспособность осматривать и обслуживать любую дверную фурнитуру может привести к травмам, но падение магнитного замка с потолка может быть смертельным.

Майкл Пэниш предоставляет юридические экспертные услуги по искам истца и защиты.Он признан на национальном уровне авторитетом в области автоматических дверных точек доступа, дверей и дверных компонентов, а также ворот, и по состоянию на 2020 год с 2000 года он участвовал в более чем 1500 судебных делах. Он имеет лицензию на двери, замки и оборудование для обеспечения безопасности. подрядчиком в штате Калифорния, который устанавливает и обслуживает дверную фурнитуру с 1976 года. С г-ном Панишем можно связаться по телефону (888) 902-4272 (спросите Шэрон).

Отказ от ответственности. Несмотря на то, что были предприняты все усилия для обеспечения точности этой публикации, она не предназначена для предоставления юридических консультаций, поскольку отдельные ситуации могут различаться и должны обсуждаться с экспертом и/или юристом. За конкретными техническими или юридическими консультациями по предоставленной информации и смежным темам обращайтесь к автору.

Как работает электромагнитный замок? – Restaurantnorman.com

Как работает электромагнитный замок?

Электромагнитные замки состоят из якоря и блока катушек, которые намагничиваются при прохождении через них электрического тока. Это магнитное поле защищает дверь и электронным образом контролирует, когда двери запираются и отпираются.Электромагнитные замки имеют отказоустойчивую конструкцию.

Где применяются электромагнитные замки?

Как работает магнитный замок? Электрические запорные системы.

Работают ли магнитные замки без электричества?

Магнитные или магнитные замки Магнитные замки представляют собой электромагнитные дверные замки. Поскольку магнитные замки по своей конструкции требуют постоянной подачи электричества, чтобы оставаться запертыми, магнитные замки являются только отказоустойчивыми — они не работают, чтобы удерживать дверь запертой с любой стороны, когда питание отключено.

Могут ли магнитные замки перестать работать?

Маглокам

требуется постоянное питание, чтобы оставаться запертыми, что делает их отказоустойчивыми. Это может привести к незащищенному открытию в случае отключения электроэнергии. Их следует использовать на дверях, где безопасность входа является проблемой, поскольку они останутся запертыми во время отключения электроэнергии.

Как остановить электромагнит?

Используйте реле. Подключите электромагнит к нормально замкнутым контактам реле, затем пропустите ток через кнопочный переключатель к катушке реле — когда вы нажмете переключатель, реле потянется в другую сторону, и электромагнит отключится.

Сколько энергии потребляет магнитный замок?

Электрические требования Мощность электромагнитного замка составляет постоянный ток (постоянный ток), около 5-6 Вт. Ток составляет около 0,5 А при напряжении питания 12 В постоянного тока и 0,25 А при использовании 24 В постоянного тока (зависит от производителя и при наличии одного или две катушки в блоке).

Что происходит с электрическими замками, когда отключается электричество?

Умные замки

питаются от батареек, поэтому механизм блокировки может продолжать работать, даже когда остальная часть вашего дома обесточена.Однако любые удаленные возможности, зависящие от Интернета или подключенного концентратора, работать не будут.

Что такое катодный замок?

Катодный замок является аксессуаром системы контроля доступа. Устанавливается на дверную коробку и служит для запирания язычка механического замка. В настоящее время катодные замки серии FC могут широко использоваться в офисных зданиях, деревянных дверях, дверях из нержавеющей стали, противопожарных дверях, входных дверях жилых домов.

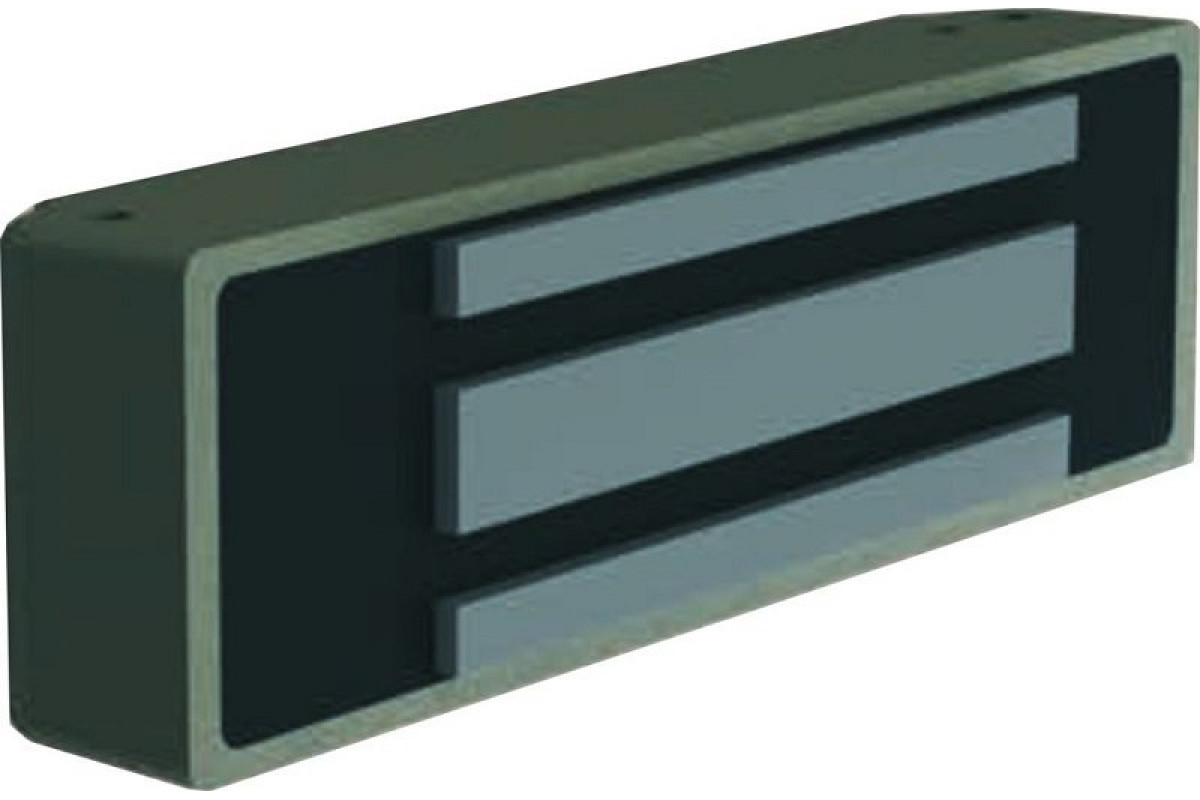

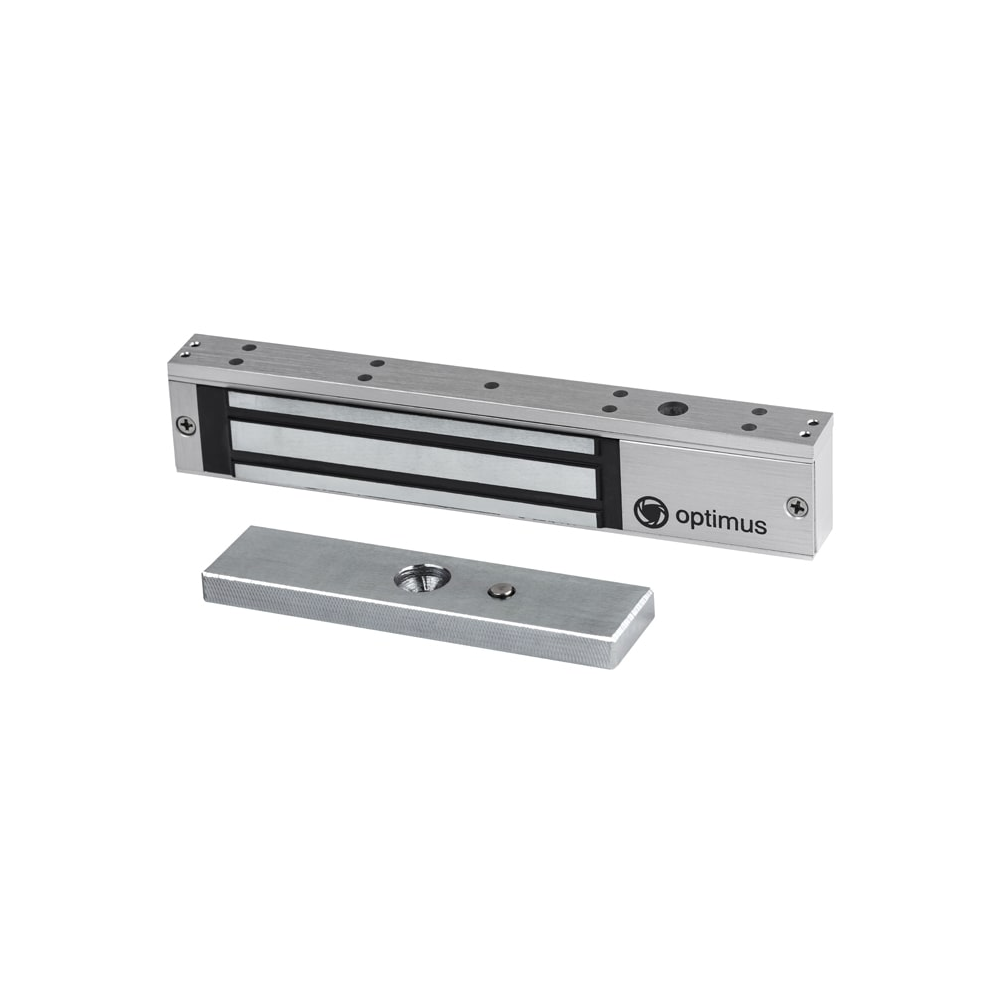

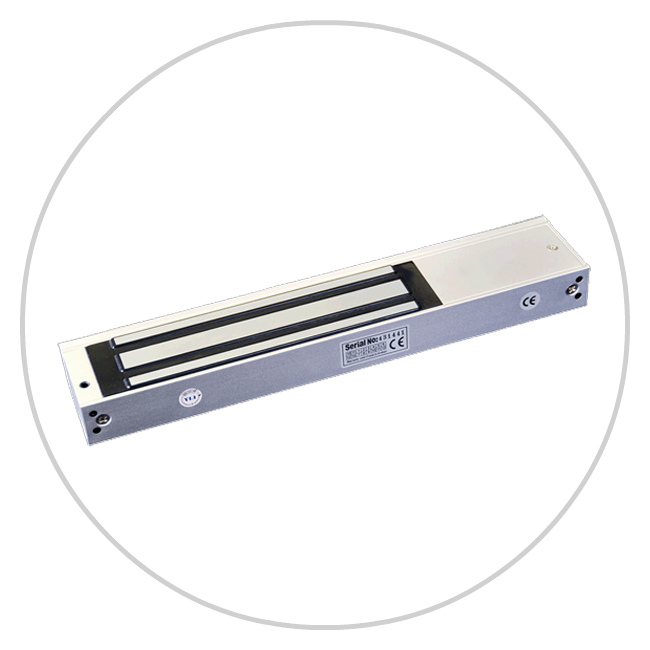

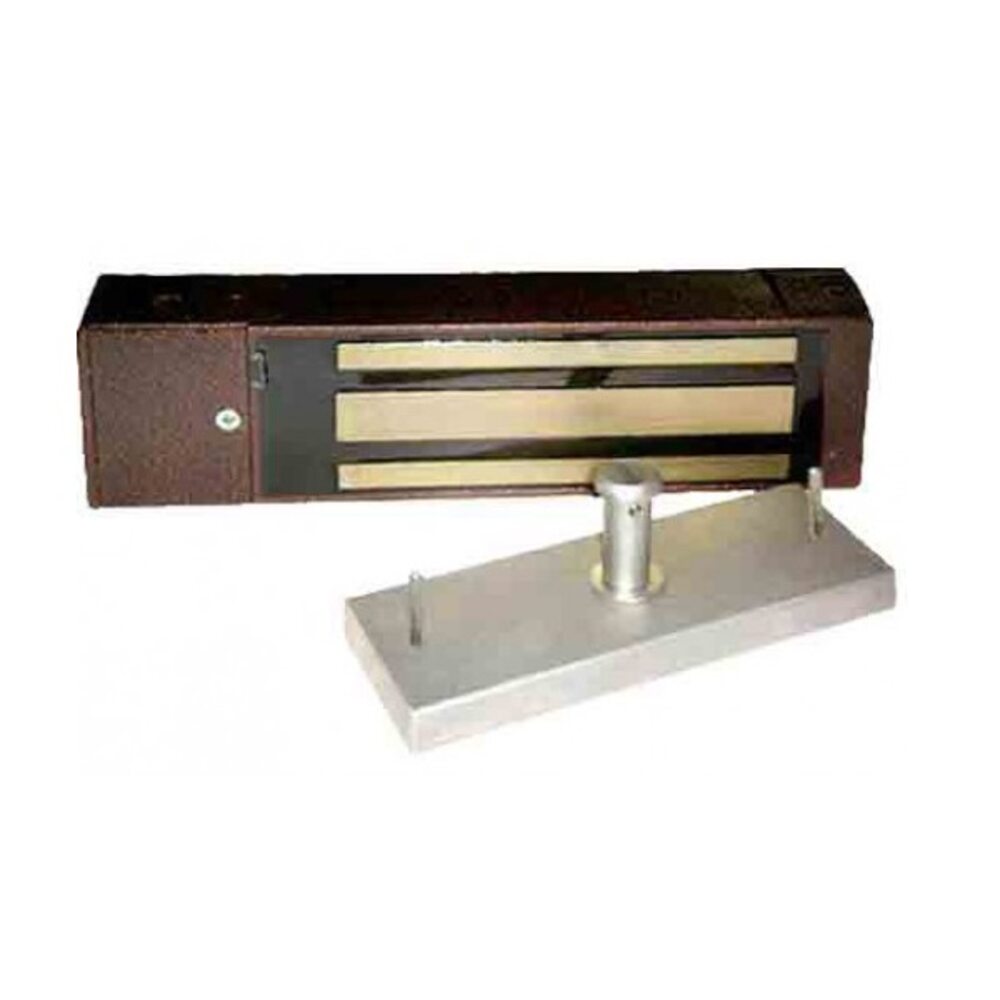

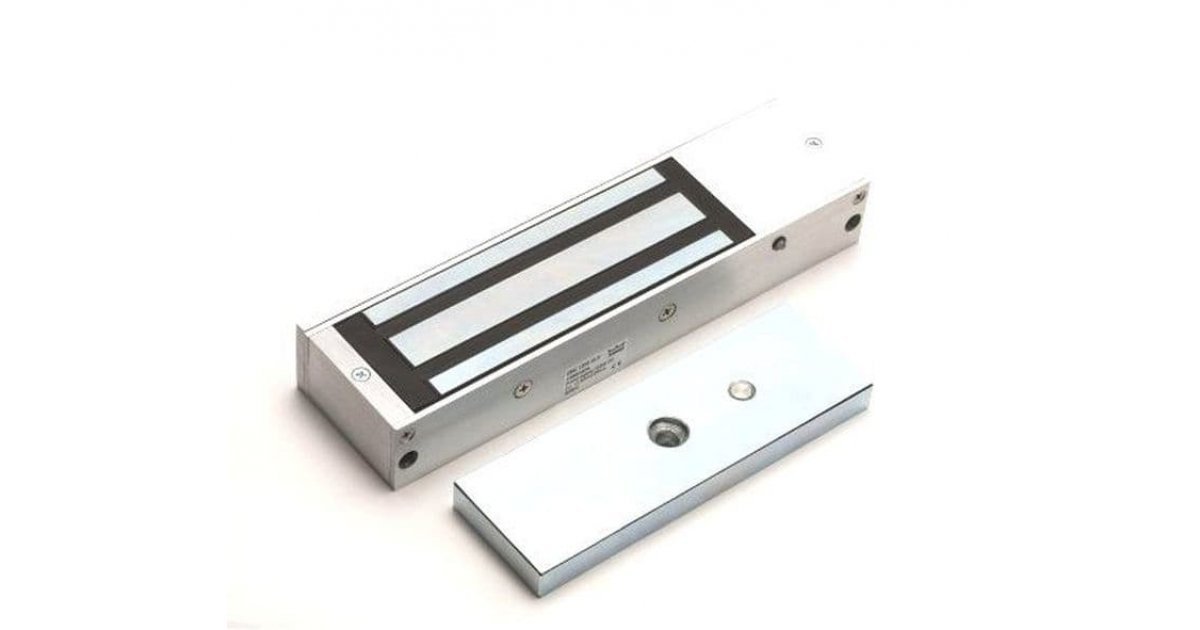

Насколько надежны магнитные дверные замки?

Сила.Средний магнитный замок может выдерживать до 1200 фунтов силы.

Как открыть магнитный дверной замок без ключа?

Как открыть магнитный дверной замок без ключа

1. Плавно нажимайте на ручку или кнопку, пока устройство не откроется.
2. Найдите тонкую линейку, пластиковую карту, нож, вязальную спицу или пилочку для ногтей и потяните за язычок.

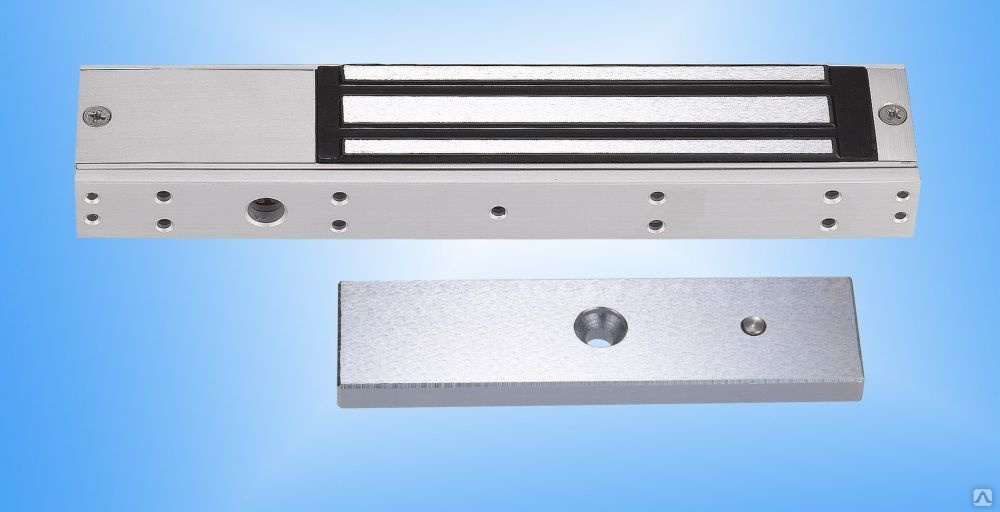

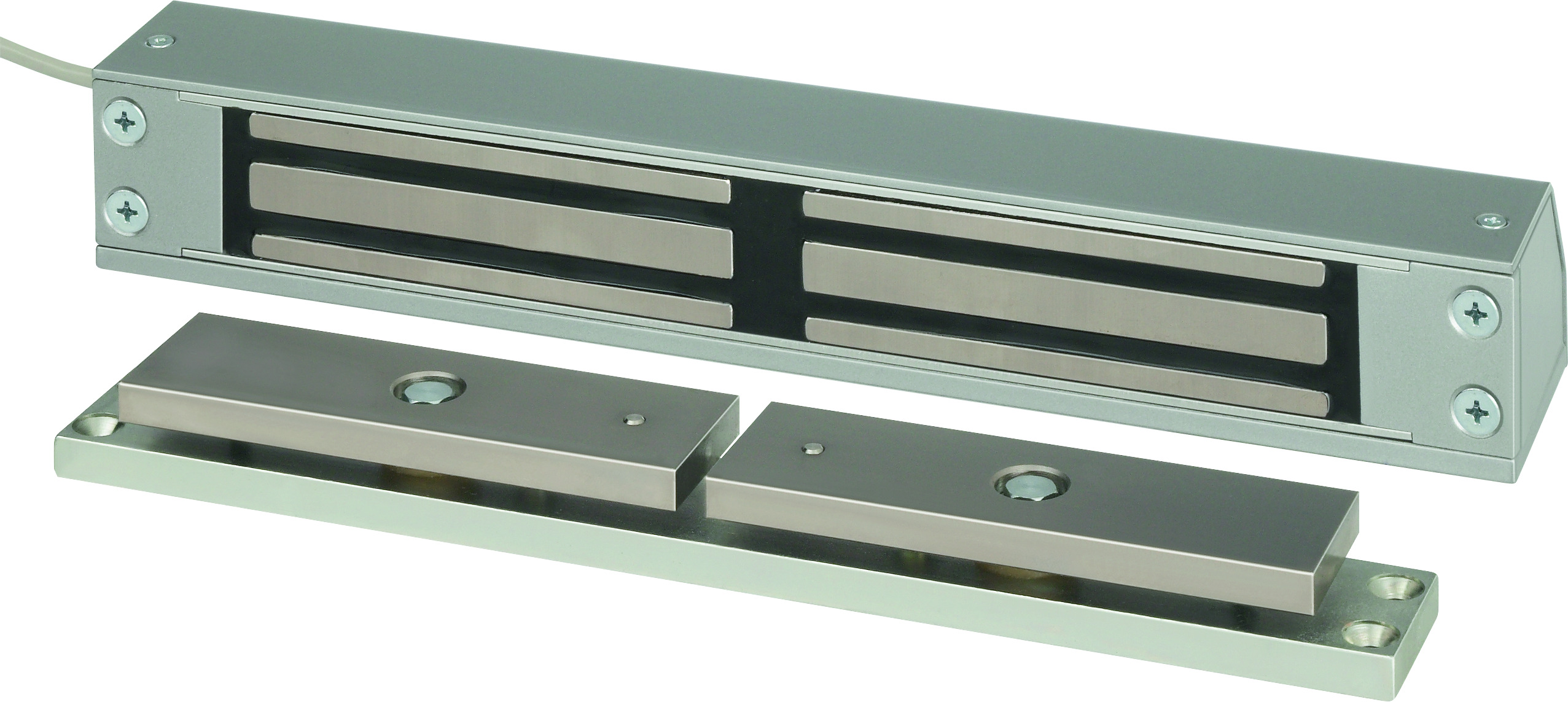

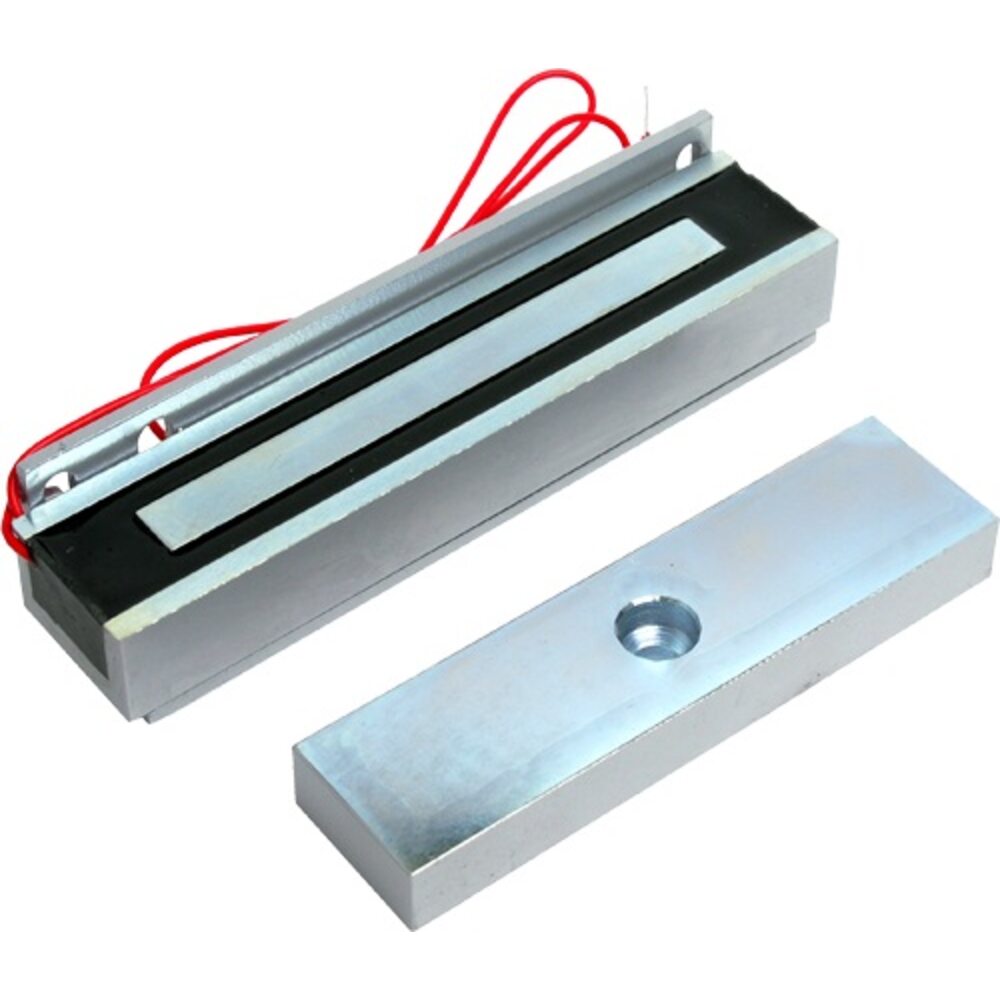

Насколько надежны электромагнитные дверные замки?

Поскольку площадь сопряжения электромагнита и якоря относительно велика, сила, создаваемая магнитным потоком, достаточно велика, чтобы удерживать дверь запертой даже под нагрузкой.Типичные одностворчатые электромагнитные замки предлагаются как в весе 600 фунтов, так и в весе 600 фунтов.
