Электропастух или электроизгородь — это своеобразное приспособление, которое используют в различных целях.

Электропастух (электроизгородь)

Электропастух (электроизгородь) – устройство для ограничения передвижения скота по пастбищу и защиты от диких животных. Подходят для разных площадей, позволяют эффективно использовать травостой.

По сути электроизгородь является обыкновенным проволочным забором, к которому подключён электрический ток. Электрический разряд настолько мал, что неспособен причинить вред животному, однако, он вызывает неприятные ощущения. Таким образом, у животных возникает условный рефлекс, который не даёт им приближаться к периметру пастбища. В случае попытки проникновения хищника или постороннего человека, электрический разряд вполне способен отпугнуть нарушителя. Конечно, с ударом электрошокером это не сравнится, но ощущения будут довольно неприятные, и, что самое главное, запоминающиеся.

ЗАПРЕЩЕНО эксплуатировать электроизгородь людям с кардиостимулятором, так как это может вызвать нарушение работы стимулятора.

Преимущества электроизгороди:

♻️ нет необходимости постоянного наблюдения пастуха за животными, что позволяет сэкономить на количестве рабочих рук, т.к. скот пасётся самостоятельно и не нуждается в постоянном присмотре

♻️ защита сельскохозяйственных угодий от диких животных

♻️ ограничение больших площадей для выгула

♻️ удобно и практично в использовании

♻️ легко устанавливаются и переносятся

♻️ стоимость невысока и позволить себе его приобрести может даже начинающий фермер

Основные элементы для построения электроизгороди:

▶️генератор

▶️проводники (шнур, проволока, лента, сетка)

▶️опоры (штыри)

▶️комплект для организации ворот

▶️комплектующие (изоляторы, натяжители, соединители, таблички)

▶️грозозащита (молниеотвод)

Крупный рогатый скот (КРС) – 2 линии, высота 110, 60 см

Лошади – 2 линии, высота 140, 80 см

Свиньи – 2 линии, высота 60, 30 см

Овцы – 3 линии, высота 100, 60 и 30см

Дикие звери – 3 линии, высота 90, 60 и 30 см

Собаки – 4 линии, высота 100, 70, 40 и 20см

Варианты питания электроизгороди:

— с питанием от сети напряжением 220 В (должен быть рядом источник электроэнергии)

— с питанием от батареи 9-12В (неудобство с периодическим подзарядом батарейки)

— с питанием от солнечной батареи (экономичен и более экологичен)

Мощные электропастухи требуются для ограждения обширных пастбищ, а также для особей с длинной густой шерстью и при наличии на пастбище высокой травы, касающейся нижних проводов.

Варианты исполнения опор:

— пластмассовые опоры (не требуют применения изоляторов, трудоемкий процесс установки)

— металлические опоры (требуют применения изоляторов, более простой процесс установки)

— деревянные опоры (требуют применения специальных изоляторов)

Как правильно подобрать электроизгородь?

Для того, чтобы правильно подобрать элементы электроизгороди обязательно учитывайте следующие параметры:

✔ периметр ограждения

✔ тип генератора

✔ количество линий электрошнура

✔ количество/тип штырей

✔ количество изоляторов

Перед тем как совершить покупку, нелишним будет набросать примерный план будущего загона. При этом необходимо учитывать все особенности ландшафта (возвышенности, низины, водоёмы).

Важно! Не рекомендуется устанавливать электрическую изгородь в непосредственной близости от подземных коммуникаций и мест прокладки высоковольтного кабеля!

Обратите внимание на то, каким образом вы будете подключать изгородь. Если поблизости нет постоянного источника электроэнергии, то есть смысл отдать предпочтение тем моделям, которые работают от аккумулятора или солнечных батарей.

Заземление тоже играет большую роль в эффективности всей системы. Кроме того, будет совсем неплохо, если изгородь будет оборудована громоотводом.

Важно! Позаботьтесь, пожалуйста, о предупреждающей табличке, на которой обязательно должна быть надпись о том, что ограда находится под напряжением!!

Количество предупреждающих табличек, их размер и частота вывешивания на ограде должна быть достаточной. Такая табличка должна быть яркой и легко читаемой. Желательно, чтобы она была жестко закреплена к пластмассовому столбику.  Этим самым вы сможете избежать неприятных недоразумений со стороны местных жителей и властей.

Как правильно установить электроизгородь?

При установке электроизгороди сначала монтируют столбы на расстоянии 3-5 метров. Чем сложнее рельеф, тем чаще из расставляют. Калитке обычно отводят 2,5-4,5 метра.

На каждый столб в несколько уровней (число зависит от видов животных) развешивают изоляторы – устройства особенно важны для деревянных опор, которые, намокая, начинают хуже проводить электричество.

На изоляторы монтируют провода или ленты, края которых соединяют специальными зажимами или соединителями, подбираемыми в соответствии с диаметром проволоки.

Чтобы шнуры не провисали, на них ставят натяжители. Через каждые 200-300 метров проволоку соседних уровней соединяют перемычками для равномерного распределения напряжения.

Под калиткой проходит электрический кабель, также устанавливают грозозащиту (молниеотвод) и заземление.

Подводя итог можно сказать, что электроизгородь практичное и достаточно простое в установке устройство. Стоимость его зависит в основном от защищаемого периметра и дополнительных аксессуаров. Поэтому лучше не заниматься кустарным изготовлением электропастуха, а приобрести готовый комплект. В этом случае вы можете быть на 100% уверены в качестве и безопасности изгороди. Когда у животных возникнет устойчивый рефлекс, и они не будут приближаться к ограде, электроэнергию можно будет иногда выключать.

Компания «Агроферма» предлагает большой выбор товаров для построения электроизгороди. Более подробно — см. в разделе Электропастух

Для заказа обращайтесь в директ или свяжитесь с нами любым удобным способом (телефон, WhatsApp, Viber):

⠀

+7(909) 668 56 21 Максим

+7(903) 505 52 50 Наталья

8 800 700 56 21 бесплатный телефон по РФ

Электроизгородь для КРС: как выбрать правильный электропастух

Содержание:

Электроизгородь для КРС позволяет осуществлять безопасный выпас коров и телят. Это устройство представляет собой защитный периметр, который не нарушает окружающий ландшафт, но вместе с тем надёжно защищает стадо от хищных животных. Использование таких приспособлений позволят сэкономить на рабочих пастбищах. Ведь стадо не сможет разбрестись и будет надёжно защищено от внешних источников опасности.

Принцип работы

По сути, такая изгородь является обыкновенным проволочным забором, к которому подключён электрический ток. Импульс вырабатывается с интервалом в одну секунду. Электрический разряд настолько мал, что неспособен причинить вред животному, однако, он вызывает неприятные ощущения.

Таким образом, у коров возникает условный рефлекс, который не даёт им приближаться к периметру пастбища. В случае попытки проникновения хищника или постороннего человека, электрический разряд вполне способен отпугнуть нарушителя. Конечно, с ударом электрошокером это не сравнится, но ощущения будут довольно неприятные, и, что самое главное, запоминающиеся.

Конструкция легко монтируется и не требует специальных навыков и знаний. Питание осуществляется от обычной электрической сети 220в. Охранная система может работать и в автономном режиме, получая электроэнергию от аккумуляторных или солнечных батарей. В настоящее время, такие изгороди являются оптимальным решением для беспривязного выпаса скота.

Выбираем электроизгородь правильно

Перед тем как совершить покупку, необходимо определиться, какой вид изгороди вам нужен. Они бывают постоянные и временные. Затем нелишним будет набросать примерный план будущего загона. При этом необходимо учитывать все особенности ландшафта (возвышенности, низины, водоёмы).

Важно! Не рекомендуется устанавливать электрическую изгородь в непосредственной близости от подземных коммуникаций и мест прокладки высоковольтного кабеля!

Обратите внимание на то, каким образом вы будете подключать изгородь. Если поблизости нет постоянного источника электроэнергии, то есть смысл отдать предпочтение тем моделям, которые работают от аккумулятора или солнечных батарей.

Заземление тоже играет большую роль в эффективности всей системы. Кроме того, будет совсем неплохо, если изгородь будет оборудована громоотводом.

Различные аксессуары тоже заслуживают вашего внимания. К ним относится материал, из которого изготовлены столбики (в основном это дерево или металл). Тип ворот и конструкция замка. Здесь уже ориентируйтесь на свои индивидуальные предпочтения.

Краткий обзор моделей

Электропастух для КРС можно приобрести в готовой комплектации или сделать самостоятельно. Вот небольшой обзор наиболее популярных на российском рынке моделей электрических пастухов.

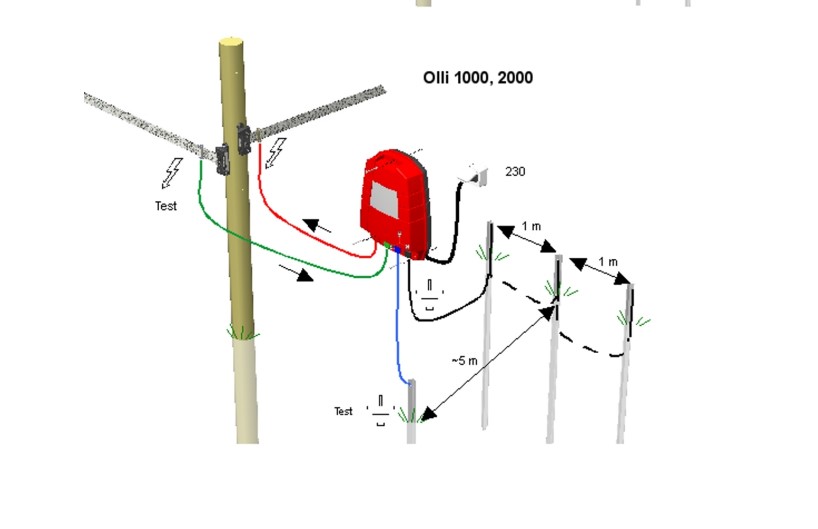

Продукция компании Olli

Эта финская компания уже давно занимается изготовлением и продажей электрических изгородей. Вся продукция подлежит обязательной сертификации и представляет собой товар высокого качества. Вот технические характеристики электрических пастухов от этого производителя:

• модель: SG3, 122B, 180B;
• защищённый периметр: от 500 до 3000 метров;
• материал столбов: дерево и металл.

Конструкция имеет две линии для подключения и может работать от аккумулятора.

Продукция компании «Рикс-тв»

Эта компания – единственный отечественный производитель, который изготавливает комплектующие для электрических изгородей:

• модель: в основном изготавливаются по индивидуальным заказам;
• защищённый периметр: любой, всё зависит от желания заказчика:
• материал столбов: металл.

Отличается удобством монтажа и низкой ценой. Кроме того, компания берёт на себя обязательства по бессрочному послегарантийному обслуживанию.

Продукция компании Lacme

Эта французская компания производит в основном постоянные электро-изгороди. Отличием от аналогичных товаров является наличие световых индикаторов, при помощи которых можно осуществлять контроль за работоспособностью системы:

• модель: SECUR 300;
• защищённый периметр: до 150 километров;
• материал столбов: дерево, металл.

Имеет двойной электрический импульс, который повышает болезненные ощущения. Продукция изготовлена в полном соответствии с международными стандартами.

Как изготовить электроизгородь своими руками

При наличии определённых навыков это не составит особого труда. Рассмотрим это на примере изготовления однопроводной изгороди. Это самый простой, но вместе с тем оптимальный вариант для ограждения территории выпаса.

Этот электропастух для КРС выполняется при использовании металлических столбов. Можно, конечно, использовать и деревянные, но металлические более удобны для монтажа конструкции. Один конец столба необходимо заострить, а на другом нарезать резьбу. На резьбу накручиваются изоляторы, которые служат для протяжки электролинии. Протяжённость такой линии обычно составляет около 2000 метров.

Рекомендуемая длина столбов составляет 120 сантиметров. У заострённого конца нужно приварить небольшую перекладину. При монтаже конструкции, на эту перекладину можно будет надавливать ногой, и столб будет легче заходить в грунт. Рекомендуется устанавливать столбы через каждые десять метров. Учитывайте этот факт при расчёте необходимых материалов.

Преобразователь напряжения можно изготовить своими руками или приобрести импульсный генератор. Для первого варианта вам понадобятся транзисторы, трансформатор, аккумулятор и катушка зажигания. Все детали преобразователя нужно разместить на небольшой пластине и убрать в деревянный ящик. Катушку зажигания можно взять от автомобиля или мотоцикла. Схему сборки преобразователя можно найти в интернете, но с ней без проблем справится любой электрик.

Важно! Не используйте стальную проволоку без покрытия! Она наиболее подвержена коррозии и не сможет служить долгое время!

Оптимальным вариантом будет использование оцинкованной проволоки диаметром 2,5 миллиметра.

Изоляторы лучше всего использовать фарфоровые, они идеально подходят для различных погодных условий и не боятся попадания влаги. Для этих же целей можно использовать обрезанные пластиковые бутылки.

Для увеличения эффективности изгороди, многие увеличивают мощность преобразователя, уменьшая при этом его сопротивление. Этого делать не рекомендуется. Напряжение, подаваемое на проволоку, может представлять опасность для животных и человека.

Не забывайте использовать молниеотвод. Это позволит обезопасить конструкцию во время грозы. Полученную конструкцию необходимо разбить на загоны и оборудовать воротами.

Преимущества использования

Использование таких конструкций удобно и практично. Они легко устанавливаются и переносятся. Крупный рогатый скот пасётся самостоятельно и не нуждается в постоянном присмотре. Это позволяет сэкономить на количестве рабочих рук. Что интересно, стоимость таких изделий невысока и позволить себе его приобрести может даже начинающий фермер.

Стоимость зависит в основном от защищённого периметра и дополнительных аксессуаров. Поэтому лучше не заниматься кустарным изготовлением электро-пастуха, а приобрести готовый комплект. В этом случае вы можете быть на 100% уверены в качестве и безопасности изгороди. Когда у животных возникнет устойчивый рефлекс, и они не будут приближаться к ограде, электроэнергию можно будет иногда выключать.

электропастух своими руками для коз

электропастух своими руками

электропастух для животных

электропастух для кур

электропастух для коз

электропастух для крс

электропастух гусей

электропастух для лошадей

электропастух для свиней

электропастух схема

Если Вы нашли на этой странице что то интересное, либо полезное для себя, поделитесь этой информацией с вашими друзьями или знакомыми.

Элементы обведённые пунктирной линией смонтированы на печатной плате размером 73х33 мм (без учёта места крепления платы), остальные навесным монтажом.

В качестве высоковольтного трансформатора TR2 использована автомобильная катушка зажигания.

Конденсаторы C1 и С4 плёночные К73-17. C6 и C7 — бумажные МБГЧ-1, МБГЧ-2 или плёночные на соответствующее напряжение, количество конденсаторов набирается до получения общей ёмкости около 20 мкФ.

Трансформатор TR1 намотан на броневом сердечнике Б22 с разделением слоёв бумагой. Число витков обмоток указано в скобках. Обмотка 4-5 намотана проводом ПЭВ 0,31, остальные ПЭВ 0,18. Между половинами сердечника имеется зазор примерно 0,4 мм, полученный с помощью картонной прокладки.

Генератор высоковольтных импульсов представляет преобразователь низковольтного постоянного напряжения в импульсное высоковольтное. Он содержит два последовательно включенных преобразователя напряжения. Первый из них — несимметричный мультивибратор на транзисторах VT1 и VT2. Нагрузкой транзистора VT2 служит первичная обмотка повышающего трансформатора Т1. С его вторичной обмотки последовательность коротких импульсов с амплитудой 150 В поступает ко второму преобразователю. Он собран по схеме тиристорного генератора импульсов. Выходные импульсы со вторичной обмотки Т1 после выпрямления диодами VD2 и VD3 заряжают накопительный конденсатор СЗ. Когда напряжение на СЗ достигает напряжения включения динистора VS2 открывается VS1, и конденсатор СЗ разряжается на первичную обмотку трансформатора Т2. Разрядный импульс тока через первичную обмотку вызывает появление на вторичной обмотке высоковольтного импульса. После окончания разряда конденсатора СЗ тиристор VS1 закрывается, и конденсатор заряжается снова. Частота повторения импульсов мультивибратора — десятки килогерц, а частота импульсов, подаваемых на провод изгороди, — от одного до нескольких герц. Регулируется частота импульсов мультивибратора, поступающих на тиристорный генератор импульсов. Это позволяет получить от маломощного генератора, питающегося от источника 12 В, мощные высоковольтные импульсы.

Предлагаемый генератор высоковольтных импульсов, принципиальная электрическая схема которого приведена на рисунке, обеспечивает импульсы длительностью 0,01…0,015 с (60-70 импульсов в минуту) и напряжение относительно земли 6-7 кВ. Так как выходное сопротивление генератора велико, то при прикосновении животного к изгороди, выходное напряжение уменьшается с 6-7 кВ до 10-15 В, что безопасно для животного. В состав генератора импульсов входит охранная сигнализация. Она срабатывает при отсутствии импульсов высокого напряжения на изгороди, обрыва провода или падения стоек и провода на землю, попадания растительности на провод изгороди. Особенно необходима сигнализация в ночное время для охраны скота.

Применение электроизгороди (электропастуха) позволяет пасти больше животных и охранять сады и огороды от вторжения.

Электропастух / Электропастух схема

Электропастух / Электропастух схема

Электропастух / Электропастух схема

Какое напряжение на выходе электропастуха на 555.

Попросили сделать электроизгородь. Погуглил, схем много, но ничего особо не приглянулось. Схемы с питанием от 220 вольт сразу отпадают: глупо и опасно. Распространённая схема на трех 555 таймерах удивила своей избыточностью, электрический стул по принципу ШИМ катушки зажигания не даст достаточной длины искры и точно так же опасен.

Что такое электропасух? В простейшем случае представляет собой участок земли огороженный проводом или специальной тесьмой под напряжением.

Итак, что получилось:

Схема работает от 10 до 14 вольт. Первичный преобразователь заряжает С4+С5 до 400 вольт после чего они разряжаются на катушку зажигания. Частота разрядов регулируется R2 и ограничена R3, эти резисторы отвечают за коэффициент заполнения импульсов первичного преобразователя. Сам преобразователь работает от распространённой микросхемы SG3525, которая в данном включении требует минимума обвязки. Частота преобразователя (C1 и R1) подбираются в зависимости от трансформатора, в моём случае ~66kHz. В моём случае максимальная скважность ограничена резистором R3 на уровне ~18%, и максимальный ток потребления от 12 вольтового источника составляет ~250мА, если мощность не ограничивать, возможно потребуется снаббер и замена транзистора на что-то помощнее, типа IRF3205.

C2 на 25 вольт. Трансформатор T1 на сердечнике RM8 N87 AL=250 избыточен, но меньших сердечников не нашлось. Витки рассчитывать в программе Старичка, во вторичной обмотке ~250 витков, этого хватит с запасом практически на любом сердечнике, а т.к. это флейбек, очень рекомендую делать послойную изоляцию во избежание пробоя.

Далее идут два диода и токоограничительный резистор R5, который бесполезно жрет мощность, греется и помогает запираться тиристору в данном включении. Его лучше сделать составным из двух параллельных или последовательных резисторов мощностью 2 ватт подходящих номиналов. Конденсаторы C4 и C5 на 630 вольт. С3 можно брать на 50 вольт. Номиналы динистора и тиристора на схеме.

Резистором R6 регулируется напряжение срабатывания порогового узла, я установил его на 400 вольт, что как мне кажется избыточно, слишком уж мощная искра получается, всё это будет настроено в процессе опытов.

Т2 – катушка зажигания, первичная обмотка шунтирована 3-мя последовательными диодами HER208.

Пороговый узел из-за R5 не нравится, будет переделан, но для опытов сойдет и так.

На данный момент частота разрядов на максимальной (R2) мощности составляет около 4Hz, больше как мне кажется и не нужно, а скорее всего меньше, если оставить эту частоту и снизить напряжение срабатывания порогового узла вольт до 100-200, потребление составит около 50-100 миллиампер, соответственно, от аккумулятора авто эта схема будет жить вечно.

Для безопасности планируется HV выход катушки зажигания соединять с изгородью через составной резистор мегаом на 5, что позволит до безопасного уровня ограничить ток, которым оскорбляются животные.

Upd: Электропастух был опробован, вот видео:

Напряжение на конденсаторах снижено с 400 до примерно 150-200 вольт, искра при этом около двух сантиметров, может чуть больше.

Такое устройство, как электропастух (мобильная электроизгородь на участке пастбища), позволяет производить выпас различных видов сельскохозяйственных животных или птицы без непосредственного участия человека. Скот, свободно пасущийся внутри огороженного пространства, не так страдает от кровососущих насекомых, как на привязи. Электропровод защищает поголовье от посягательства хищников. Используют электроизгороди и для ограждения от потрав посевных площадей или запасов сена. Можно оградить подобной изгородью и опасные участки ландшафта (рвы, овраги).

Электропастух промышленного производства – оборудование довольно дорогостоящее. Но при желании сэкономить, изготовить его можно своими руками в домашних условиях.

Показать всё

Принцип работы устройства

Электропастух – это устройство, представляющее собой генератор, работающий от сети 220 вольт (или от аккумуляторной батареи 10-12 вольт) и передающий импульсы тока на оголенный провод, натянутый на изоляторы опорных столбиков. Провод огораживает территорию, внутри которой пасутся животные.

При прикосновении к нему разряд тока проходит через тело животного и уходит в почву к заземляющей части устройства. Разряд небольшой силы не способен нанести вреда организму, но вызывает у животного неприятные ощущения. Рефлекс обходить провод стороной вырабатывается очень быстро.

Электропастух своими руками

Сделать для животных (КРС, свиней, овец, коз) электропастуха своими руками – задача, с которой справится даже начинающий радиолюбитель.

Большая часть необходимых для этого составляющих найдется в хозяйстве. То, чего не найдется, придется докупить.

Опорные столбики

Сначала надо определиться с тем, какой по периметру участок требуется огородить. Максимальное расстояние между двумя опорными столбиками не должно превышать десяти метров (если животные крупные и активные – то еще меньше).

Чтобы узнать, сколько понадобится опорных столбиков, следует разделить периметр участка на расстояние между ними. Самодельный электрический пастух может иметь опорные столбики, изготовленные из:

• металла;
• дерева;
• полимерных материалов.

Металлические столбики (штыри, заточенные с одного конца) – тяжелые, но их легко вбивать в землю. Вырезанные из дерева обойдутся дешево, но закрепить их в земле будет непросто, придется вкапывать. Уже готовые столбики из полимерных материалов, приобретенные в магазине, – дорогое удовольствие.

Высота опорных столбиков подбирается в зависимости от вида животных, для которых изготавливается электронный пастух.

Изоляторы

На каждом опорном столбике должен находиться изолятор, к которому будет крепиться провод. Изоляторы промышленного производства иногда появляются в продаже. Хорошо, если они будут керамические.

Можно сделать изоляторы и своими руками. Неплохой изолятор получится из пластиковой бутылки без дна. Ее надевают на столбик, а вокруг горлышка делают несколько витков провода.

Провод

Провод должен быть устойчивым к неблагоприятным факторам внешней среды. Железный быстро проржавеет. Хорошо подойдет оцинкованный диаметром 2 мм.

Сам по себе оголенный провод плохо заметен для животных, поэтому стоит использовать его в комбинации с лентами ярких цветов. Необходима и предупреждающая надпись для людей.

Генератор и заземление

Можно приобрести уже готовый генератор импульсов для электронной изгороди, но при наличии некоторого опыта его несложно собрать самостоятельно из катушки зажигания и трех таймеров 555.

Если за дело возьмется опытный радиолюбитель, данная схема может быть несколько упрощена или дополнена.

В качестве заземления удобно использовать железный прут (один или несколько) длиной не менее 120 см. Заземление углубляется на 1 м в почву. В засушливую погоду для лучшей электрической проводимости грунт вокруг заземления необходимо обильно проливать водой.

» представляет собой следующую конструкцию: пастбище огораживают оголенной проволокой, подвешиваемой на изоляторах. К ней подводится напряжение 1,5…5 кВ от генератора импульсов. Коснувшись проволоки, животное получает неприятный удар электрическим током, разумеется, безопасный для его жизни.

После нескольких прикосновений у животного вырабатывается условный рефлекс, и оно не пытается больше выйти за изгородь. Ток может быть до 15 мА (синусоидальный ток частотой 50 Гц), при коротких импульсах ток импульсного генератора может возрастать до 500 мА. С точки зрения безопасности продолжительность импульса не должна превосходить 0,1 с, а промежуток между импульсами должен быть по меньшей мере 0,75 с. В электрических изгородях заводского изготовления длительность импульса составляет несколько миллисекунд при частоте следования около 1 Гц, напряжение 5 кВ и ток до 300 мА (электрический заряд до 3 мКл). На животных сильнее всего действуют импульсы с частотой 250 Гц.

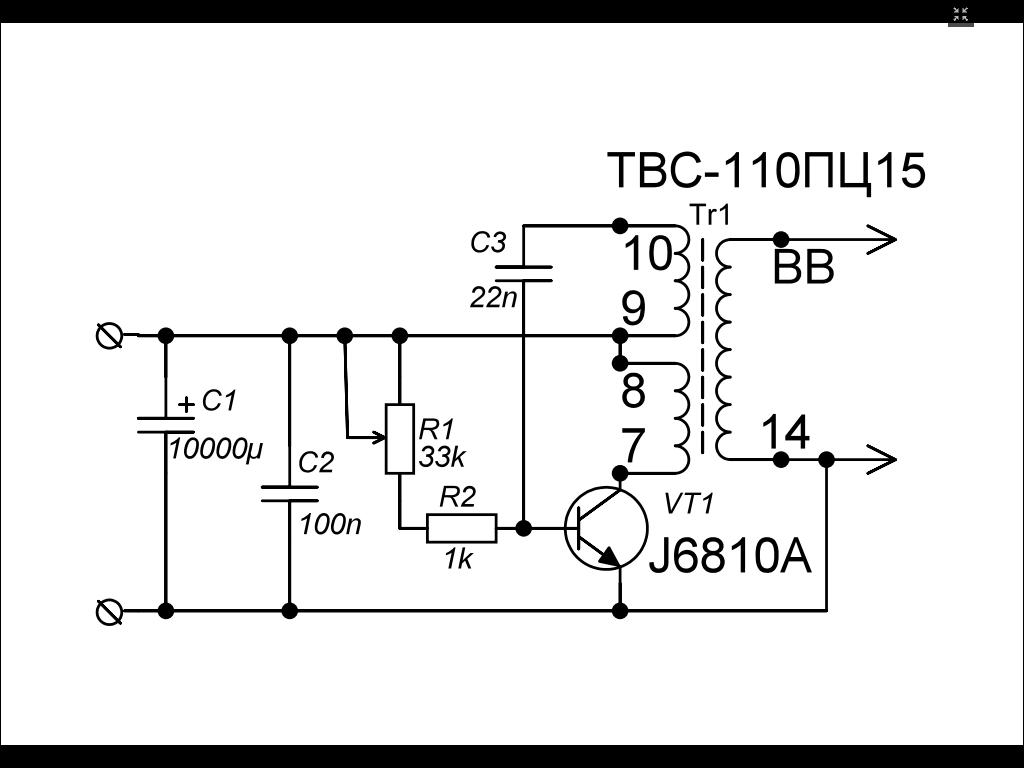

На рис. 1.1 ,а показана принципиальная электрическая схема « электронной изгороди ». Это высоковольтный генератор , вырабатывающий напряжение 1,6. ..2 кВ с частотой 1 кГц. Импульс напряжения появляется раз в секунду и длится около 100 мс. Это зависит от величины емкости конденсатора С1 и сопротивлений резисторов R1, R3. Основной частью устройства является трансформатор Тр1. В нем используется ферритовый сердечник от трансформатора строчной развертки телевизора. Первичная обмотка имеет 55 витков провода ПЭВ 0,71 и вторичная — 18 витков провода ПЭВ-1 0,25. Третья высоковольтная обмотка берется готовой от строчного трансформатора. Высоковольтную обмотку можно намотать и самому, но это сложно. Она состоит из 1600 витков изолированного провода диаметром 0,12 мм, намотанных слоями по 100 витков каждый с прослойками из конденсаторной бумаги. Для изгороди берется медная или стальная оцинкованная проволока диаметром 1 — 1,5 мм. Она натягивается между стойками, которые ставятчерез каждые 25 м.

Рис. 1.1. « электропастух »

а -принципиальная электрическая схема (L1- 55 витков ПЭВ 0,71; L2- 18 витков

ПЭВ 0.26; L3- 1600 витков ПЭВ 0. 12; б — строчный трансформатор телевизора

переделанный для работы в генераторе.

Рис. 1.2. «Электронная изгородь»:

о — конструкция проволочного ограждения; б — изоляторы для переносной ограды.

Изоляторы — высоковольтные от линии энергопередач, или в крайнем случае обычные, фарфоровые. Изоляторы для переносных ограждений можно сделать из пластмассовых или стекляных бутылок (рис. 1.2, б), насаженных на деревянные колья, вбитые в землю. Проволока ограждения обвивает горло каждой бутылки. Она не должна касаться кустов, травы и т. п. Необходимо обратить внимание на хорошее качество заземления. Земля используется в качестве второго провода высоковольтной линии. Расстояния между проволокой ограждения и землей для различных случаев показаны на рис. 17.8, а.

Налаживание устройства заключается в получении максимального напряжения на выходе импульсного генератора. О величине напряжения судят по длине искры, которая образуется между выходным зажимом генератора и проводом, соединенным с землей. Регулировка производится переменными резисторами R1 и R2.

Необходимо соблюдать правила техники безопасности и ни в коем случае не прикасаться к оголенным проводам!

Действия устройства проверяют, осторожно поднося к проволоке руку, при расстоянии до проволоки 10 мм должна проскочить искра с сухим треском разряда, при этом будет ощущаться легкое покалывание. Животные попадают под напряжение на расстоянии 2…4 мм. Ограждаемая площадь 5…10 га.

Несколько слов о преимуществах « электропастухов ». Ограждение позволяет пасти большее, чем обычно, число животных. Это дает 20…25% прироста продукции молока или мяса. Изгородь охраняет фермы и сады от вторжения непрошенных четвероногих гостей.

Чтобы защитить ваш земельный участок от животных (и не только) можно применить злектроизгородь, которая выполнена из натянутой на изоляционных столбах проволоки либо металлической сетки, она не соприкасается с землей, но при этом подключена к заземлённому источнику высоковольтных импульсов. По отношению к жизни животных или людей это не представляет опасности, но даёт достаточно неприятное и отпугивающее ощущение.

Для того чтобы электроизгородь выполняла только именно отпугивающую функцию нужно подать на неё короткие высоковольтные импульсы, которые повторяются с некоторым интервалом.

Генератор импульсов можете изготовить по схеме, которая показана на рис. 1. В основе генератора стоит уже готовый высоковольтный трансформатор, его роль может выполнять катушка зажигания взятая из легкового авто. Катушка зажигания представляет собой трансформатор с низкоомной первичной и высокоомной вторичной катушками. Когда происходит пульсация тока в первичке на вторичке образуются импульсы высокого напряжения. В автомобиле они идут на свечи зажигания, а тут — на изгородь.

Для работы схемы на первичку надо подать импульсное напряжения, которое состоит из прерывающихся пачек импульсов звуковой частоты, они повторяются через определённый период времени. Схема для воссоздания этих импульсов выполнена на трёх интегральных таймерах марки 555.

На основе таймеров А1 и АЗ изготовлены генераторы инфразвуковых и звуковых колебаний, соответственно. На базе таймера А2 — одновибратор.

Ток на первичку катушки зажигания Т1 идёт через ключ на полевом транзисторе ЛГ 1. Для того чтобы во вторичке Т1 образовалось высокое напряжение нужно, чтобы в первичке ток пульсировал. На основе таймера АЗ изготовлен генератор звуковых импульсов. Когда он работает импульсы звуковой частоты с его выхода (вывод 3) идут на затвор транзистора. В результате на первичке Т1 образовывается пульсирующий ток, он индуцирует высокое переменное напряжение на вторичке.

Управление генератором звуковых импульсов осуществляется уровнем на выводе 4 АЗ. Для того чтобы генератор работал на этом выводе нужно напряжение логической единицы. При логическом нуле генератор блокируется и на его выходе установлен логический ноль.

На базе таймера А1 сделан инфразвуковой генератор, он генерирует импульсы. Частоту этих импульсов можете настраивать при помощи переменного резистора К1. От этого генератора зависит периодичность подачи высоковольтных импульсов на вашу изгородь. Импульсы с вывода 3 А1 идут на вывод 2 А2.

Печатная плата

На основе таймера А2 выполнена схема одновибратора. По приходу каждого из импульсов на вывод 2 он формирует один импульс заданной продолжительности, её можете настраивать с помощью переменного резистора К4. Этот импульсный сигнал идёт через резистор В10 на затвор мощного ключевого полевого транзистора УТ1А в стоковой его цепи подключена первичка стандартной автомобильной катушки зажигания Т1. Катушку зажигания можно использовать практически любую. Лучше применить катушкуот автомобилей с «контактной» системой зажигания. К примеру, от «Жигулей» ВАЗ — 2101 или 2106, «Москвичей» 412 или 2140.

Основа статьи взята из журнала » РАДИОКОНСТРУКТОР»

Самодельный электрический забор за 45 минут — Новости Матери-Земли

1 / 4

«Просверлите» отверстия для столбов вашего самодельного электроизгороди с напором водяного шланга.

ИЛЛЮСТРАЦИЯ: ПЕРСОНАЛ НОВОСТИ МАТЕРИ-ЗЕМЛИ

2 / 4

Подключить электричество.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

3 / 4

Вставьте отрезок трубы из ПВХ на глубину 18 дюймов или на любое другое расстояние.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

4 / 4

Закрепите проволоку забора на столбах забора с помощью петель из электрического провода.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

Не считая времени на сборы, я (среднестатистическая домохозяйка) всего за 45 минут построила 750-метровый самодельный электрический забор, непроницаемый для лошадей и скота. И труд был таким же напряженным, как неторопливая прогулка!

Как вы могли догадаться, вдохновением для моего быстрого забора послужила необходимость.Мне нужно было держать свои запасы подальше от сада, и, поскольку стоимость ограждения была выше, чем когда-либо, я планировал использовать электрический провод. (Конечно, тот факт, что у меня уже было «купленное подержанное» зарядное устройство для забора за 18 долларов, имел какое-то отношение к моему выбору материала!) Даже «горячая» проволока должна поддерживаться столбами, а хорошие столбы забора могут стоить маленькое состояние!

Поэтому я решил сделать свои проволочные опоры из водопроводной трубы ПВХ диаметром 1″. Я купил трубопровод длиной 20 футов и разрезал каждый из них на четыре секции по 5 футов.

Следующим моим шагом было определение расстояния между проводами. Затем я просверлил два небольших отверстия — полностью через каждую трубу — с правильными интервалами. После того, как эта предварительная работа была сделана и все мои инструменты и материалы были организованы, работа стала очень легкой.

Я использовал веревку, чтобы убедиться, что маршрут для моего предполагаемого забора был прямым, и просто отошел примерно на десять футов для каждого столба, опуская пластиковые трубы на место, когда я шел. Чтобы забор был прочным, я установил по углам деревянные опоры.

Готово, я достал водяной шланг, включил давление, воткнул конец шланга в землю и начал «бурить». Если у вас хороший напор воды и ваша почва не слишком каменистая, эта работа пойдет очень быстро. Например, в нашем супеси я смог пробурить 18 дюймов (глубина, на которую я хотел погрузить свои столбы) менее чем за десять секунд. Как только отверстие было просверлено, я просто вставил длину ПВХ и отрегулировал его высоту. [ПРИМЕЧАНИЕ РЕДАКТОРА: Обязательно протестируйте метод бурения водой в своей почве, прежде чем инвестировать в компоненты для такого забора.]

Когда все столбы установлены, я прикрепил провод к своим угловым стойкам из цельного дерева с изоляторами и проложил металлическую прядь по всему периметру, который должен быть огорожен. Затем я взял 6-дюймовые отрезки электропровода, согнул их пополам, надел изгиб каждого из этих креплений на проволоку забора, провел концы через отверстие в одном из моих столбов и обжал кончики в противоположных направлениях на задняя часть трубы. На опорах из ПВХ не было необходимости в изоляторах, поскольку пластик не проводит электричество, поэтому оставалось только подключить электричество.

Я пользуюсь таким забором для лошадей и крупного рогатого скота уже больше года и считаю его очень удовлетворительным. На самом деле, мой «мгновенный загон» так легко построить, что я даже несколько раз его перемещал. И я рад сообщить, что пластиковые стойки сработали так же хорошо, как и более обычные стойки. Я не хочу хвастаться, но я думаю, что мой быстрый и легкий корпус — лучший забор!

Опубликовано 1 марта 1981 г.

СВЯЗАННЫЕ СТАТЬИ

Лед, хранящийся в должным образом изолированном здании, прослужит более года без электричества, чтобы обеспечить круглогодичное охлаждение, но требует тяжелой работы.

Приготовьте этот ароматный, но простой рецепт рассолов капусты с любым жареным белком по вашему выбору.

Эти маленькие бобы типа чили представляют собой нечто среднее между розовой фасолью и маленькой белой фасолью и хорошо растут в мягком климате долины Санта-Мария.

Самодельное зарядное устройство для электрического забора — Новости Матери-Земли

1 / 4

Это самодельное зарядное устройство для забора, конечно же, подключается так же, как и покупное. Мы просто повесили коробку на удобный столб забора, поместили под ним 12-вольтовую автомобильную батарею, поднятую над землей, и вбили в землю около площадки 4-футовый оголенный стальной стержень.

ФОТО: СОТРУДНИКИ НОВОСТИ МАТЬ-ЗЕМЛЯ

2 / 4

Схема: схема печатной платы.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

3 / 4

Схема: Детали коробки зарядного устройства электроизгороди.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

4 / 4

Список материалов для зарядного устройства для электроизгороди.

СОТРУДНИКИ НОВОСТЕЙ МАТЕРИ-ЗЕМЛИ

Это самодельное зарядное устройство для электрического забора было создано, когда домашний скот стал причиной потери урожая, что привело к этой идее управления животноводством. (См. подробные схемы электрического забора в галерее изображений.)

Выращиваете ли вы овощи или животных (особенно если вы делаете и то, и другое), вы знаете, как важно держать голодный скот на своем месте. Конечно, колючая проволока обычно служит эффективным сдерживающим фактором для всех, кроме самых решительных животных. Тем не менее, для тех немногих упрямых зверей это самодельное зарядное устройство для электрического забора может быть как нельзя кстати. . . и для этого требуются менее прочные и, следовательно, часто менее дорогие столбы, чем для ограждения из колючей проволоки.

Однако, если бы вы купили зарядное устройство для забора в местной ферме, это оборудование, вероятно, обошлось бы вам в сумму от 25 до 35 долларов. Вы будете рады узнать, что этот компонент можно сделать самостоятельно, используя легкодоступные и некоторые легко подлежащие восстановлению электронные компоненты и информацию, приведенную здесь, всего за 10 или 15 долларов.

НАДЕЖНОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ЭЛЕКТРООГРАДА . . . И ГОРЯЧИЙ!

Зарядное устройство, которое мы собрали, питается от 12-вольтовой автомобильной батареи и может каждую секунду подавать привлекающее внимание электричество напряжением 25 000 вольт на нити забора. Построенное на основе стандартной автомобильной катушки зажигания, устройство не имеет достаточной силы тока, чтобы серьезно навредить или убить животное, но его «укус», безусловно, послужит укреплению представления о том, что территориальные границы существуют!

По сути, утилизированная катушка выполняет почти ту же работу, что и под капотом автомобиля, но вместо точек прерывателя используется простое реле. Когда контакты этого устройства замкнуты, ток течет через катушку, которая способна накапливать энергию. Затем, когда контакты размыкаются (тем самым размыкая цепь), сдерживаемой мощности некуда деваться, и магнитное поле разрушается.. . индуцирующий ток во вторичной обмотке катушки. Поскольку в этой последней обмотке гораздо больше витков, чем в первичной обмотке , напряжение значительно усиливается и затем передается непосредственно на проводящий провод ограждения.

Реле срабатывает только на мгновение – на самом деле около 15/1000 секунды, поскольку поток тока контролируется одной базовой интегральной схемой. Содержащее 32 индивидуально соединенных транзистора, это электронное чудо 79d генерирует импульс (с небольшой помощью от пары синхронизирующих цепей) каждую секунду или около того, активируя реле.Переменный резистор можно использовать для регулировки частоты импульсов.

ПОСТРОИТЬ ЭЛЕКТРИЧЕСКИЙ ЗАБОР ЗА ПЕСНЮ

Для вашего удобства при покупке запчастей наш список материалов включает стандартные компоненты Radio Shack и каталожные номера. Все элементы можно приобрести в местном магазине примерно за 11 долларов, за исключением катушки зажигания и печатной платы.

Катушку, которая должна быть от обычной автомобильной системы зажигания , а не от более новых транзисторных версий, должно быть легко найти или, возможно, купить за гроши на свалке.

Печатную плату также можно получить несколькими способами. Если у вас есть некоторый опыт работы с электронными проектами «сделай сам», вы можете составить свой собственный из полноразмерного шаблона, показанного ниже. (Даже если у вас совсем нет такого опыта, вы все равно можете попробовать свои силы в изготовлении плат, используя комплект печатных плат, который можно приобрести в Radio Shack.)

Другой вариант — купить готовую доску с предварительно просверленными отверстиями, изготовленную специально для этого проекта компанией Danocinths, Inc.(информацию для заказа см. в списке материалов).

Остальная часть работы проста: просто вставьте детали в соответствующие отверстия, следуя руководству по компоновке. (Помните, очень важно соблюдать направление и полярность компонентов.) Как только детали будут на месте, используйте канифольный припой и небольшой утюг для карандашей, чтобы прикрепить их к плате. Старайтесь избегать чрезмерного скопления токопроводящего расплава или , позволяющего соединить два соседних пути.

Затем отрежьте пять 12-дюймовых изолированных проводов калибра 18 или 20 и закрепите их через пятерку отверстий на плате.. . которые ведут к земле, питанию, земле и двум клеммам катушки (на данный момент не имеет значения, какой провод куда идет). Затем отложите плату в сторону и начните собирать защитный кожух для электрических компонентов.

Хотя для этой работы подойдет любой непроводящий материал, мы решили сделать простой навес. . . используя 46-дюймовую длину 1 на 5, 7-1/2 дюйма на 14 дюймов кусок фанеры 3/4 дюйма, 18-дюймовый лом углового молдинга 1 дюйм и кусок плексигласа размером 9 дюймов на 15 дюймов.(Эту последнюю часть можно заменить куском твердого картона Masonite, но только в том случае, если он предварительно достаточно гидроизолирован.)

Начните с обрезки деревянных деталей до размеров, указанных на схеме на следующей странице. Обратите внимание, что две части стены и угловые молдинги должны быть скошены под углом 45 градусов. Затем соберите коробку, используя шурупы № 7 на 1-1/4 дюйма с плоской головкой, где указано, и убедившись, что головки утоплены, а стыки защищены замазкой или силиконовым герметиком.

Теперь просверлите два отверстия диаметром 1/4 дюйма (в них поместятся две клеммы аккумулятора) в правой и левой стенках и просверлите еще четыре отверстия диаметром 1/4 дюйма в задней стенке: по одному для провода высокого напряжения, крепление катушки и клемма заземления, а также последнее отверстие рядом с козырьком крыши, чтобы можно было повесить устройство. Вы также можете в это время покрыть все деревянные части защитным водоотталкивающим герметиком, например, полиуретаном.

Сделав это, обрежьте лицевую панель из плексигласа по размеру и подготовьтесь к установке ее на переднюю часть коробки с помощью No.Шурупы для дерева 4 на 3/8 дюйма с круглой головкой. Чтобы упростить сборку, вы, вероятно, захотите разрезать крышку пополам по горизонтали примерно на 7 дюймов ниже ее вершины. . . а затем прикрепите печатную плату к нижней части плексигласа с помощью четырех винтов № 2 на 1-1/4 дюйма с круглой головкой, гаек и 1-дюймовых прокладок. Затем, пока вы это делаете, установите тумблер. (Прежде чем завинчивать крышку или на место, убедитесь, что подсоединили соответствующие провода к отрицательной клемме аккумулятора и заземлению с болтом 1/4 дюйма, подсоедините катушку и закрепите ее с помощью еще одного крепежного элемента 1/4 дюйма, убедившись, что провод высокого напряжения не проложен рядом с чувствительными электронными компонентами, так как он проходит через заднюю часть коробки и подключает переключатель к положительному выводу аккумулятора в точке перед клеммой, как показано на рисунке. )

Осталось только прикрепить угловой молдинг к поверхности козырька крыши (поверх крышки из плексигласа) с помощью шурупов № 7 на 1/2 дюйма с плоской головкой. . . водонепроницаемость этих оставшихся секций. . . и установить. кабели аккумулятора и зажимы на концах внешних проводов.

ИСПОЛЬЗУЙТЕ САМОПРОИЗВОДСТВЕННОЕ ЗАРЯДНОЕ УСТРОЙСТВО В ТЕЧЕНИЕ МЕСЯЦЕВ

Это самодельное зарядное устройство для забора, конечно же, подключается так же, как и покупное. Мы просто повесили коробку на удобный столб забора, поместили под ним 12-вольтовую автомобильную батарею, поднятую над землей, и вбили в землю около площадки 4-футовый оголенный стальной стержень.(Если вы решите построить еще один корпус для защиты батареи от непогоды, как показано на обложке этого выпуска, убедитесь, что вы предусмотрели вентиляционные отверстия для выхода любых горючих газов.)

Положительный и отрицательный провода подключаются к соответствующим клеммам на аккумуляторе, клемма с маркировкой «земля» должна быть соединена со скрытым стальным стержнем с помощью куска (желательно изолированного) провода, а высоковольтный провод прикрепляется непосредственно к оголенному прядь забора.

Имейте в виду, однако, что «горячая» проволока забора будет выполнять свою работу только в том случае, если она [1] изолирована как от столбов забора, так и от земли с помощью стандартных керамических или пластиковых набалдашников (конечно, вы можете попробовать самодельные протекторы, такие как бутылка шеи или секции труб из ПВХ) и [2] размещаются на подходящей высоте для животных, которых вы пытаетесь дрессировать.

Помните также, что вы можете проложить несколько нитей ограждающей проволоки на разных уровнях, если их просто соединить соединительным токопроводящим проводом. Такое расположение позволит вам не допустить прохождения через выбранные вами границы как взрослых, так и молодых зверей.

При плотных соединениях и исправном аккумуляторе зарядное устройство для забора должно проработать несколько месяцев без «ускорения». . . и сам блок должен прослужить довольно долго, прежде чем какая-либо составная часть выйдет из строя.

Кроме того, поскольку частота пульса регулируется, вы можете немного продлить срок службы устройства, запустив его с высокой скоростью, а затем, через несколько дней (к этому времени большинство ваших тварей усвоят уроки), обратно, уменьшив переменный резистор.

Если вы заинтересованы в ремонте и не против сэкономить несколько долларов в придачу, подумайте о том, чтобы построить эту маленькую горячую коробку. . . мы готовы поспорить, что ваш сад (или ваши соседи!) будут вам за это благодарны.

Опубликовано 1 июля 1982 г.

СВЯЗАННЫЕ СТАТЬИ

Лед, хранящийся в должным образом изолированном здании, прослужит более года без электричества, чтобы обеспечить круглогодичное охлаждение, но требует тяжелой работы.

Приготовьте этот ароматный, но простой рецепт рассолов капусты с любым жареным белком по вашему выбору.

Эти маленькие бобы типа чили представляют собой нечто среднее между розовой фасолью и маленькой белой фасолью и хорошо растут в мягком климате долины Санта-Мария.

Как построить электрический забор на солнечной энергии (со схемами)

Вы можете построить постоянный электрический забор площадью 3 акра своими руками, обладая базовыми техническими навыками, менее чем за неделю. И в зависимости от того, выберете ли вы индивидуальное или стандартное зарядное устройство для забора от солнечных батарей, оно будет стоить от 1400 до 1800 долларов.

Электрическое ограждение является одним из наиболее эффективных и доступных способов содержания домашнего скота и четверо- или двуногих тварей снаружи. А в эксплуатации они действительно просты.

Блок питания забора, работающий от сети или солнечной батареи, посылает регулярные импульсы очень высокого напряжения по оголенным проводам забора. Ряд заземленных штырей заземления подключается обратно к зарядному устройству, образуя обратный путь.

Если животное или неосторожный человек коснется одной из оголенных проводов забора, цепь замыкается.Затем напряжение провода ограждения находит путь обратно к зарядному устройству через невольную жертву к цепи заземления. Это создает довольно сильное мысленное напоминание, чтобы любой ценой избегать солнечного забора в будущем.

И самое главное, если не следовать плохой практике, электрические заборы не представляют опасности ни для домашнего скота, ни для животных. Электрические импульсы, генерируемые зарядным устройством для забора, имеют чрезвычайно высокое напряжение, очень малую силу тока и очень короткую продолжительность. Таким образом, хотя они крайне неприятны, они совершенно не представляют опасности поражения электрическим током.

В настоящее время из всех доступных вариантов установки электрических заборов на солнечных батареях особенно привлекательны. Они позволяют пользователям устраивать временные пастбища в отдаленных местах без необходимости в электроснабжении. Итак, давайте рассмотрим, как построить электроизгородь на солнечных батареях своими руками.

Пошаговое руководство по сборке электрического забора на солнечной энергии

Электрические заборы в теории

Электрические ограждения существуют уже давно, а первое упоминание об электрифицированных проволочных заграждениях появилось в 1832 году.Однако повсеместное использование электрических изгородей в качестве средства отпугивания скота в сельском хозяйстве появилось спустя 100 лет, в 1930-х годах. Так что теория отнюдь не нова.

Теоретически он также ни в коем случае не сложен, хотя часто регулируется государственным или национальным законодательством. Простой для понимания пример того, как работают электрические заборы, показан на двух рисунках ниже.

Солнечные электрические изгороди можно сравнить с очень простой электрической схемой, показанной на рис. 1.

Авторы и права: Пол Скотт

Теория потока электронов

В цепи ( A ) электроны свободно текут от плюса к минусу через нагрузку, в данном случае лампочку.Для работы схемы требуется как непрерывный положительный путь, так и отрицательный обратный путь .

В цепь ( B ) включен переключатель размыкания ( 1 ). Когда переключатель разомкнут, электроны продолжают течь через ( 3 ) часть цепи. Однако обратный путь нарушен, часть ( 4 ) цепи обесточена и свет работать не может.

В последней цепи ( C ) выключатель замкнут ( 2 ), обратный путь восстанавливается, лампочка горит. Это основная рабочая теория электрического забора, как показано на рис. 2 ниже.

Авторы и права: Пол Скотт

Электрический забор в действии

На рис. 2 показана типичная установка электрического забора на солнечной энергии. Положительный выход источника питания забора на солнечной энергии подключен к нитям забора. Отрицательный или заземляющий вход подключается к одному или нескольким заземляющим шипам, вбитым в почву.

Когда забор не используется ( A ), нити забора питаются от зарядного устройства забора на солнечной энергии.Однако у них нет обратного пути к цепи заземления зарядных устройств. Это похоже на часть открытого выключателя на рис. 1, где жилы ограждения ( 3 ) и цепь заземления ( 4 ).

Ворона может безопасно сесть на одну из ветвей забора и не пострадает от заряда. Это потому, что птица не соприкасается ни с чем, что может образовать обратный путь. По сути, он даже не осознает, что сидит на проводе забора под напряжением.

Однако копыта коровы соприкасаются с землей и образуют обратный путь.Когда он касается забора, электрический импульс проходит через его тело, через почву и замыкает цепь. Практически одновременно становится выключателем и нагрузкой ( 5 ). Конечно, результат предсказуемо запоминающийся, и электрическая изгородь на солнечных батареях сделала свое дело в качестве сдерживающего фактора.

Альтернативная установка

В приведенных выше примерах используется обычная прядь горячего забора и конфигурация возврата грунта на основе грунта. Другая распространенная установка солнечных электрических изгородей использует чередование горячих и заземляющих нитей изгороди, как показано на рис.3.

Авторы и права: Пол Скотт

Есть несколько способов установить электрическое ограждение с чередующейся полярностью, работающее от солнечных батарей. В некоторых установках используется установка, описанная выше, в то время как в других используется только одна ветвь заземления. Каким бы способом они ни были устроены, включая заземляющие жилы в схеме ограждения, вероятность контакта увеличивается. Это особенно актуально, когда преобладающие почвенные условия очень сухие со слабой способностью возврата грунта.

Установка электрического забора на солнечных батареях своими руками

В этом примере мы подробно расскажем, как построить электрический забор на солнечной энергии, ограждающий площадь 122 500 кв. футов.На площади чуть менее 3 акров это будет довольно небольшая установка для постоянного ограждения по периметру. Тем не менее, он хорошо демонстрирует используемые материалы и методы процесса установки.

Базовая компоновка показана ниже на рис. 4.

Авторы и права: Пол Скотт

Этот забор разработан в первую очередь как мера психологического сдерживания крупного рогатого скота, а не мера исключения посторонних животных. Он будет использовать алюминиевый провод калибра 12,5, 3-жильную конфигурацию возврата на землю, питаемую от 3. Зарядное устройство на 1 Дж. Выбранное зарядное устройство для забора питается от батареи, которая заряжается от индивидуальной солнечной системы.

Вот общий обзор выбранных компонентов и обоснование выбора.

Электрический забор на солнечных батареях Выбор провода

Мы решили использовать мягкую алюминиевую проволоку калибра 12,5 для этого электрического забора на солнечной энергии. Чтобы оправдать этот выбор, вот некоторые плюсы и минусы использования алюминиевой проволоки для забора в этом калибре.

Профи

• Проводит электричество в 4 раза лучше стальной проволоки (сопротивление 10.3 Ом/км).
• Гибкий, легко скручивается и завязывается вручную.
• Одна треть веса стальной проволоки.
• Пожизненная гарантия от ржавчины.
• Идеально подходит для длинных выводов блока питания большой мощности.
• Можно легко перемотать для повторного использования.
• Поставляется в больших катушках (4000 футов).
• Хорошо обжимается с меньшей вероятностью разрыва перегиба.

Минусы

• Изначально дороже, чем стальная проволока.
• Подвержен растяжению из-за своей пластичности.
• Прочность на растяжение ниже, чем у стальной проволоки.

Выбор солнечной системы

Есть два способа приблизиться к этой части проекта. Вы можете выбрать готовое зарядное устройство для забора от солнечных батарей или создать систему самостоятельно с нуля. Мы подробно опишем последний вариант здесь и сравним стоимость и производительность между ними позже.

Эмпирическое правило выбора солнечных батарей для зарядных устройств для ограждений: 10 Вт на каждый джоуль, вырабатываемый зарядным устройством.В нашем случае выбранное зарядное устройство забора имеет низкую настройку 1,1 Дж и высокую настройку 3,1 Дж. Использование приведенного выше правила потребует от нас использования солнечной панели мощностью около 30 Вт.

Солнечная панель, которую мы выбрали, на самом деле является очень функциональным комплектом от Topsolar. В комплект входит 30-ваттная солнечная панель и ШИМ-контроллер заряда на 10 ампер. Также в комплект входит набор кабелей, регулируемые монтажные кронштейны и крепеж. Хотя панель поставляется с монтажными кронштейнами, мы будем использовать отдельное крепление на столб за 65 долларов, чтобы прикрепить его к столбу.

Комплект Topsolar легко доступен в Интернете, и по цене 70 долларов США является хорошим соотношением цены и качества, учитывая, что он включает. Кроме того, принимая во внимание скромные системные требования, контроллер заряда PWM будет хорошо работать по сравнению с аналогами MPPT.

На самом деле всю систему можно использовать для управления поливными насосами и контроллерами в загоне.

Выбор солнечной батареи

Среднее зарядное устройство для забора на солнечной энергии длиной 30 миль в идеале должно питаться от батареи емкостью не менее 70 Ач.И хотя батареи LiPo являются самыми эффективными батареями, требования к системе зарядного устройства забора незначительны. Поэтому мы остановили свой выбор на 12-вольтовой аккумуляторной батарее AGM глубокого цикла емкостью 100 А·ч от Renogy.

Этот вариант батареи может показаться немного дорогим по цене 287 долларов США . Тем не менее, Renogy — это уважаемый бренд, который включает в себя прочный, защищенный от непогоды батарейный отсек, который облегчит установку.

Выбор зарядного устройства для забора

В качестве источника питания для забора мы выбрали 12-вольтовую модель от Parmak, другого известного и уважаемого бренда, с питанием от батареи.Mag12-UO — это низкоимпедансный электрический генератор на 30 миль с рядом замечательных функций. При цене около 90 193 100 долларов 90 194 он представляет собой хорошее соотношение цены и качества.

Выбор корпуса

Мы могли бы смонтировать компоненты солнечной электрической изгороди в дешевом ящике для инструментов, но выбрали более формальный подход. Этот подход, в конечном счете, более прочный, удобный и устойчивый к атмосферным воздействиям, а также его легко перемещать, если вам когда-либо понадобится. Это никоим образом не означает, что более дешевый вариант не подходит, но мы считаем, что наш выбор лучше.

Мы решили смонтировать наше зарядное устройство для ограждений на солнечных батареях и контроллер заряда в электрическом корпусе размером 20″ x 16″ x 10″. Изготовленный из углеродистой стали с запираемой крышкой, съемной задней монтажной пластиной и доступом для кабеля, это идеальный вариант. Это не дешевое устройство по цене $176 , но это отличное прочное и долговечное решение.

Сравнение цен

• Индивидуальная солнечная система – 698 долл. США (от 540 до 600 долл. США при использовании более дешевой батареи)
• Parmak Mag 12 – встроенное зарядное устройство для забора от солнечных батарей на 30 миль – 320 долл. США

2 9 цена в два раза выше, чем у готовой модели, преимущества индивидуальной солнечной системы значительны.Все компоненты гораздо лучшего качества, а производительность и долговечность пользовательской системы трудно превзойти.

Строительство солнечной электрозарядной станции для забора

В первую очередь необходимо установить опору для установки зарядного устройства. Подойдет любая прочная деревянная или стальная стойка размером 6 x 6 дюймов, надежно закрепленная. Столб должен быть достаточно длинным, чтобы стоять на высоте от 8 до 10 футов над уровнем земли. Столб в идеале должен быть размещен как можно ближе к одному углу намеченной линии забора.

Было бы неплохо установить все компоненты на стойку в правильном положении, прежде чем что-либо подключать. На рис. 5 ниже показано предполагаемое расположение всех основных компонентов.

Авторы и права: Пол Скотт

Способы монтажа различных компонентов будут зависеть от вашего конкретного выбора компонентов и типа стойки. Тем не менее, вот маркированный список соображений при монтаже компонентов.

• Солнечная панель поставляется с кронштейнами и креплениями для монтажа на плоской поверхности.Однако здесь было бы уместно регулируемое панельное крепление с одной рукой. Этот стоит $ 50 .
• Корпус зарядного устройства/контроллера можно установить с помощью любого количества кронштейнов, купленных в магазине или сделанных своими руками. Даже 2 отрезка стандартной DIN-рейки будут работать очень хорошо. Вам придется сначала установить кронштейны на стойку, прежде чем прикреплять корпус, что может быть сложно.
• Аккумулятор и коробка весят почти 70 фунтов, поэтому хорошей идеей будет надежное полочное крепление.

Монтаж и подключение компонентов зарядного устройства забора

После установки стойки можно приступать к сборке солнечной системы и зарядного устройства забора.Предлагаемая компоновка и схема внутренней проводки показаны на рис. 6 ниже. Полная схема подключения показана на рис. 7.

Авторы и права: Пол Скотт

Расположение и подключение этих компонентов очень просты. И, к счастью, конфигурация большинства контроллеров заряда и зарядных устройств для забора также аналогична. Так что не так уж важно, какие компоненты вы выберете.

Авторы и права: Пол Скотт

Выходы солнечных панелей подключены к положительным и отрицательным портам солнечных батарей на контроллере.Просто убедитесь, что вы подключили правильные провода к правильным портам контроллера. То же самое относится к двум проводам от контроллера к аккумулятору. В комплект Topsolar входят провода для батарей, но вам, возможно, придется сделать свой собственный солнечный провод, если они слишком короткие.

На самом деле вам, вероятно, придется вставлять расширения в большинство ссылок, которые проходят между основными компонентами. Просто убедитесь, что соединения хорошо сделаны и изолированы. Подсказка здесь заключается в том, что хорошо спаянное соединение, изолированное термоусадочной трубкой, трудно превзойти. Теперь вы можете соединить все компоненты вместе, кроме звеньев между зарядным устройством и ограждением.

Планировка забора

Предположим, что периметр забора уже намечен. Хорошей идеей будет использовать известь, чтобы отметить положение четырех угловых стоек. Это будут первые элементы, которые вы установите.

Примечание: Электрическое ограждение не является физическим барьерным ограждением высокого напряжения. Ни одна из прядей не будет находиться под сильным натяжением.Они должны быть достаточно тугими, чтобы держать их прямыми, не провисать и противостоять умеренному давлению, но не обучению пению. По этой причине редко бывает необходимо укреплять угловые стойки на коротких участках электрического ограждения. В частности, только с 3 нитями, как в случае с этим солнечным электрическим забором.

Установка угловых стоек и стоек ворот

Идеальная угловая стойка — это хорошо выдержанная деревянная стойка, длина которой примерно вдвое превышает длину самой высокой ветви забора. В нашем случае самая высокая прядь находится примерно на 40″ от земли.Таким образом, 80-дюймовая стойка (6½ футов) была бы идеальной. Для забора такого типа подойдут 6-дюймовые столбы.

Предлагаемая установка угловой стойки показана на рис. 8 ниже. Обратите внимание, что схема не в масштабе.

Авторы и права: Пол Скотт

Этот метод установки угловой стойки включает в себя рытье конусообразного установочного отверстия с основанием внизу. Он должен быть примерно в 4 раза шире столба и на 6 дюймов глубже его подземной длины. Это может показаться странным, но принцип основан на двух основных принципах механики.

Во-первых, конусообразная заглушка создает избыточную массу прямо у основания сборки. Это снизит вероятность того, что столб будет поддаваться консольным силам, создаваемым прядями забора. Другими словами, его будет сложнее вытащить из земли.

Вторая причина связана с зимним промерзанием почвы. При замерзании вода расширяется на 11 %. Если вода просачивается вокруг пробки, она имеет тенденцию скапливаться вокруг ее основания. Зимой, если вода замерзает, она расширяется и имеет тенденцию выталкивать весь столб из земли. Конусообразная заглушка противостоит этим силам лучше, чем заглушка с прямыми стенками.

Приподнятая насыпь из бетона над поверхностью земли также служит определенной цели. Это отведет дождевую воду и предотвратит скопление вокруг открытого основания столба, тем самым снизив риск гниения древесины. Повторите этот процесс с оставшимися 3 угловыми стойками, прежде чем мы перейдем к установке ворот.

Важное примечание:

Старайтесь, чтобы все ваши стойки были как можно ближе к уровню при их установке.Самое главное постарайтесь установить их на одинаковую длину над землей или как можно ближе. Это значительно облегчит последующую укладку прядей забора.

Установка стоек ворот

Последним шагом в упражнении по установке угловых стоек и стоек ворот является установка двух стоек ворот. В идеале ворота должны располагаться рядом с зарядным устройством, как показано на рис. 4. Однако размещение зависит от ваших конкретных потребностей.

В любом случае тщательно спланируйте ворота. Подумайте, каковы будут требования к доступу и выходу. Другими словами, какие типы транспортных средств, если таковые имеются, будут использовать ворота. Кроме того, в каком направлении вы хотели бы направить скот из ворот.

Когда вы выбрали ширину и расположение ворот, установите 2 столба в этом месте, используя методы, описанные выше.

Установка электрического забора

Небольшое примечание, прежде чем мы начнем с этой части процесса. Здесь вы не строите высокотехнологичное чудо инженерной мысли.Таким образом, лазерная точность не является необходимой для успешного и функционального результата. Вы стремитесь к общей равномерности натяжения и разделения прядей и к приемлемой степени выравнивания прядей.

Что вам потребуется для постройки электрического забора на солнечной энергии:

Чтобы этот процесс прошел гладко, вам потребуется следующее.

• 1 x 4000 футов алюминиевой проволоки для ограждения калибра 12,5
• 1 x 1000 футов алюминиевой проволоки для ограждения калибра 12,5
• 6 x 6 футов оцинкованных заземляющих стержней с зажимами
• 20 шкивных изоляторов угловых стоек
• 15 линейных натяжителей Gallagher G64302
• 30 разъемных болтовых соединителей проводов.
• Пара мощных диагональных бокорезов.
• 4 упаковки 6-футовых молотков с порошковым покрытием для установки U-образных столбов забора
• 3 упаковки по 25 изоляторов U-образных стоек
• Аккумуляторная дрель с насадкой, подходящей для шурупов по дереву 3/8 дюйма.
• 1 x Pack из инсуляторов пончиков

• 1 х пакет трубных постов инсуляторы
• 2 X одноразовый полюс электрический забор изолятор выключателей

• 1 х Lightning Arrestor
• A 36 0R 48 «Дух
• Рулетка
• Тестер электрического забора
• Мелок или столярный карандаш
• Молоток или молоток для столбов забора
• Счетчик солнечной энергии (дополнительно)

Установка изоляторов угловых стоек

Установка изоляторов угловых стоек первый шаг к натягиванию забора.Начните с угловой стойки, ближайшей к зарядному устройству забора, и отметьте точку примерно в 20″ от земли. Отметьте точку как можно ближе к центру столба на одной линии с дальним углом. Опять же, лазерная точность не требуется.

Теперь, продвигаясь вверх по стойке, отметьте еще две точки на расстоянии 10 дюймов друг от друга. Это должно оставить вам около 10 дюймов поста над последней отметкой. Теперь используйте спиртовой уровень, чтобы убедиться, что все ваши позиции выровнены. Теперь вы можете просверлить отверстия в отмеченных местах и ​​привинтить изоляторы угловых стоек шкивами вверх.Результат должен выглядеть так ( A ), если рис.9 ниже.

Кредит: Пол Скотт

Когда вы закончите, вы можете перейти к следующей угловой стойке и повторить процесс. Старайтесь, чтобы ваши измерения и положения изоляторов были как можно более последовательными на протяжении всего процесса. Ориентация изоляторов двух противоположных стоек должна выглядеть так ( B ) на рис. 9.

Теперь вы можете повторить процесс для оставшихся двух угловых стоек и стоек ворот. Окончательная установка и ориентация изолятора будут выглядеть так ( C ) на рис.9. Как только эта часть работы будет завершена, вы можете перейти к натягиванию прядей забора.

Прокладка прядей забора

Это довольно длительная, повторяющаяся часть процесса, требующая большого количества прогулок. Давайте посмотрим на общий обзор одного из лучших способов сделать это.

Катушка с проволочной сеткой установлена ​​на тележке для рулона кабеля в позиции зарядного устройства. Затем с катушки сматывается отрезок проволоки к следующему столбу. Оставьте около 6-8 футов для провисания на стойке и идите обратно к катушке.Стяните с рулона еще один отрезок провисания и обрежьте проволоку.

Теперь возьмите свободный конец проволоки и повторите процесс дважды. Теперь у вас будет три одинаковых по длине провода на земле между первыми двумя столбами. Теперь можно приступать к завязыванию прядей. Это осуществимо с короткими участками ограждения, потому что относительно легко убедиться, что вы не переплетаете нити.

Вы можете закончить каждую прядь по порядку или сначала завязать все три конца на одной стойке. Это метод, который мы будем использовать, потому что он не включает в себя столько хождений вперед и назад.

Начните с провисания первой нити вокруг нижнего шкива изоляторов, чтобы образовалась петля. Затем плотно оберните конец бирки вокруг бегущей строки от 5 до 6 раз. Это показано ниже на рис. 10.

Авторы и права: Пол Скотт

Алюминиевая проволока для забора мягкая и ее довольно легко завязать руками. Ввинчивающиеся изоляторы также значительно облегчают работу, потому что они не двигаются, как привязные изоляторы с закругленным носом.

Отрежьте конец бирки заподлицо с последним витком и повторите процесс со второй и третьей нитями.Прежде чем перейти ко второй угловой стойке, возьмите среднюю жилу проволоки и потяните ее примерно на 15 футов назад к себе. Это поможет идентифицировать каждую прядь позже.

Связывание второй угловой стойки

Прежде чем отправиться на вторую стойку, соберите все свои припасы. Это будет диагональный резак, три линейных натяжителя и натяжная рукоятка. Теперь поднимите нижнюю прядь и, пропуская ее через руку, подойдите ко второй стойке.

Как раз перед тем, как вы доберетесь до второй угловой стойки, вы должны заметить конец одного провода далеко от стойки.Это будет средняя прядь. Когда вы дойдете до второй угловой стойки с нижней нитью в руке, вы можете завязать ее.

Повторите процесс, который вы использовали для первого столба, обмотав провод вокруг нижнего шкива изолятора. Натяните проволоку достаточно туго, чтобы на пряди остался умеренный изгиб. Суть на этом этапе не в том, чтобы натянуть проволоку, а в том, чтобы закрепить ее. И вам понадобится слабина проволоки для установки натяжителя, которая затем будет использоваться для натяжения пряди.

Теперь вы можете вернуться, взять среднюю проволоку и повторить процесс для оставшихся двух нитей.

Установка натяжителей

Когда все три пряди будут завязаны, вы можете вернуться к средней отметке ограждения. Используя инструкции производителя, установите натяжители на каждую из 3 нитей.

Линейный натяжитель Gallagher — отличный инструмент для натяжения коротких проводов электроизгороди. Он не требует, чтобы вы обрезали и обжимали какие-либо нити, и он прост в использовании. Когда натяжители установлены, начните с нижней пряди и затяните прядь, пока она не станет прямой.Помните, вам не нужна проволока, чтобы научиться играть на гитарной струне. Повторите процедуру со средней и верхней прядями.

Вы успешно установили первую часть своего электрического забора на солнечной энергии.

Установка второго прогона

Теперь пришло время переместить все ваше снаряжение и катушку с проволокой на вторую угловую стойку. Здесь вы повторите процедуру, которую вы выполнили при первом запуске. Вытяните отдельные жилы проволоки, отрежьте их с небольшим запасом и положите на землю.Теперь вы можете связать все линии второго столбика в той же последовательности, что и первый столбик.

Завязывание второго ряда ограждений практически идентично первому с одним лишь отличием. Завязывая каждую прядь, вы оставляете длинную метку на конце бинта. Это проиллюстрировано в ( A ) на фиг. 11 ниже.

Авторы и права: Пол Скотт

Потяните конец бирки к первой нити и удерживайте ее плоскогубцами. Теперь сделайте второй набор из 5-6 витков, как показано на рис.11 ( В ). Хотя две петли соприкасаются вокруг шкива, этот дополнительный шаг обеспечивает хорошую непрерывность между различными участками.

Теперь вы можете повторить весь процесс для всех ветвей забора второго и третьего прогона. Тот же процесс будет применяться к 2 более коротким участкам между столбами 1 и 4 и двумя столбами ворот. При прокладке проводки между второй стойкой ворот и угловой стойкой 1 повторите процедуру обертывания конца выступа. Это связывает последний короткий участок с первой секцией забора.

После того, как все прогоны будут натянуты и натянуты, можно переходить к установке встроенных столбов ограждения.

Установка встроенных опорных столбов ограждения

Мы будем использовать 6-футовые вбитые столбы с порошковым покрытием и изоляторами для поддержки прядей прогона между угловыми столбами. Столбы будут размещены с интервалом примерно 58 футов вдоль каждого прогона. При каждом запуске будет отображаться 6 подпостов, что немного больше, чем необходимо, но приносит больше пользы, чем вреда.

Это довольно дорогой вариант, но, безусловно, намного лучше в долгосрочной перспективе, чем хлипкие вставные стойки.Кроме того, стальные столбы, как правило, не подходят для столбов электрического забора. Однако эти столбы покрыты порошковой краской, а не окрашены, и они намного долговечнее.

Изоляторы со временем изнашиваются, но маловероятно, что линия ограждения выйдет из строя на столбах с порошковым покрытием. Изоляторы доступны по цене и быстро заменяются.

Сначала измерьте и отметьте 6 позиций опорных стоек между каждой угловой стойкой. Теперь забейте каждую опорную стойку в землю так, чтобы опорная пластина оказалась чуть ниже поверхности почвы. Убедитесь, что U-образный профиль обращен внутрь загона.

После установки всех опорных столбов можно пройти по линии ограждения и закрепить на столбах изоляторы. Проденьте пряди забора через зажимы изолятора, и все готово. Изоляторы можно перемещать вверх и вниз по стойке, если вам нужно внести коррективы.

Установка ворот

Существует множество способов установки ворот на электрическое ограждение, работающее от солнечной энергии. Мы собираемся использовать пример привязки существующих ворот с традиционной трубчатой ​​рамой к нашему электрическому забору.По сути, это требует прокладки одного или нескольких проводников через раму ворот и подключения их к забору с питанием. Эти нити изолированы от ворот и соединены с ограждением гибкими изолированными проволочными перемычками.

Схема проводки ворот показана ниже на рис. 12. NB: На иллюстрации показаны ворота изнутри загона с блоком питания солнечного ограждения слева.

Авторы и права: Пол Скотт

На самом деле, на воротах необходимо иметь только две нити, одну горячую и одну заземленную. Мы включили сюда вторую горячую прядь для наглядности.

Проводка затвора монтируется на торцевых изоляторах ( 1 ) и трубчатых опорных изоляторах ( 2 ), как показано выше. Метод составления прядей будет таким же, как и остальная часть забора.

Обратите внимание. Кольцевые изоляторы необходимо устанавливать с помощью болтов достаточной длины, чтобы расстояние от конструкции затвора составляло 2–3 дюйма.

Соединение ворот с ограждением

Длинный изолированный провод калибра 10 вкручивается в верхнюю горячую жилу ограждения ( A ) с помощью Г-образного зажима.Он подключен к ножевому выключателю, установленному на столбе ограждения ( B ). Отрезок изолированного провода подсоединяется к другой стороне выключателя. Он присоединяется к верхней нити ворот с помощью другого Г-образного зажима ( C ). Затем изолированная перемычка соединяет верхнюю и нижнюю горячие жилы в точке ( D ).

Заземление подается через кабель, впаянный в заземляющую жилу ограждения ( E ) и вторую жилу ворот ( F ). Это также будет изолированный провод 10 AWG и L-образные зажимы, используемые для сращивания.

Важное примечание: Убедитесь, что звенья между разъединителем и ограждением не зажаты и не зажаты воротами, когда они открываются. Кроме того, убедитесь, что ограничители ворот встроены, чтобы ворота могли открываться только внутрь звеньев.

Подключение зарядного устройства ограждения к цепи ограждения

На этом установка электрического ограждения от солнечных батарей завершена, и можно подключать зарядное устройство ограждения. Первым делом необходимо установить первые 3 заземляющих стержня рядом с зарядным устройством и первой угловой стойкой.Наземные шипы должны иметь длину не менее 6 футов и располагаться на расстоянии примерно 10 футов друг от друга.

Отметьте положение стержней и вбейте их в землю, пока над землей не будет около 3 дюймов. Затем вбейте четвертый стержень в землю примерно в 30 футах от первой группы по направлению ко второй угловой стойке.

Следующим шагом является установка грозового разрядника ( B ) и разъединителя ( C ) на первую угловую стойку. Эти положения показаны на рис. 13.

Авторы и права: Пол Скотт

После того, как эти компоненты установлены, можно приступать к окончательной проводке.Прежде чем начать процесс, убедитесь, что провода аккумулятора зарядного устройства отсоединены.

Подключение горячего контура

Сначала подключите изолированный провод 10 AWG к положительной клемме зарядного устройства забора ( A ). Протяните этот провод к верхнему выступу молниеотвода ( B ). Проложите вторую короткую перемычку от того же наконечника разрядника к нижнему разъему разъединителя ( C ).

Теперь проложите изолированный провод 10 AWG с другой стороны переключателя к ограждению ( D ).Отрежьте перемычку, которая будет проходить от верхней горячей нити к нижней. Подсоедините оба изолированных провода к жилам ограждения с помощью Г-образных зажимов. Теперь проложите кабель 10 AWG от нижнего наконечника разрядника до четвертого заземляющего стержня ( E ). Когда он надежно подключен к заземляющему стержню, положительная или горячая часть цепи ограждения завершена.

Подключение цепи заземления

Первым шагом в подключении заземления является прокладка изолированного провода от отрицательной клеммы зарядного устройства забора ( F ).Этот провод соединяется с первым из 3 стержней цепи заземления ( G ). Вставьте провода моста от первого стержня к каждому из остальных, убедившись, что первые 2 зажима затянуты.

Теперь выполните последнее заземляющее соединение до средней ветви ограждения от третьего заземляющего стержня. Убедитесь, что последний зажим заземляющего стержня затянут. Затем соедините другой конец провода заземления со средней ветвью ограждения с помощью Г-образного зажима ( H ).

Это завершает цепь заземления и окончательную проводку солнечного электрического забора.Затем вы можете перейти к тестированию установки.

Проверка цепи ограждения

Перед подключением зарядных устройств клеммы аккумуляторной батареи разомкните главный изолятор и изолятор питания ворот. Теперь вы можете подключить зарядное устройство к аккумулятору и убедиться, что показания напряжения находятся на уровне около 8000 вольт. Начните с замыкания главного выключателя, чтобы подать питание на ограждение, чтобы включить главную цепь.

Наш тестер электрического забора на солнечной энергии

В качестве диагностического инструмента мы выбрали удаленный тестер и дефектоскоп Gallagher.Это недешевый, но, безусловно, один из самых универсальных и полезных тестеров. Если вы собираетесь в будущем строить электрические ограждения, это будет отличная инвестиция.

Тестер имеет металлическую пластину, которую просто прикладывают к горячему проводу забора, чтобы показать напряжение, силу тока и направление любых неисправностей. Его основные функции показаны на рис. 14.

Авторы и права: Пол Скотт

Начните с первой угловой стойки и поместите испытательную площадку под верхнюю прядь забора. Сила тока на таком коротком заборе должна быть меньше одного ампера.Показание напряжения должно быть около 7500 вольт (7,5 кВ на дисплее) и не должно быть стрелки ошибки. Повторите процесс на нижней пряди забора.

Выключите разъединитель и проверьте еще раз. Если показания отсутствуют, значит, изолятор работает правильно. Снова включите изолятор и двигайтесь к первому столбу линии. Теперь повторите процесс тестирования по всему периметру забора, проверяя линии на каждом линейном столбе. Если тестер возвращает нормальные показания вокруг забора, установка прошла успешно.

Проверка цепи ворот

Последним горячим испытанием для вашего нового забора является цепь ворот. Мы включили изолятор в цепь ворот, чтобы с ним можно было работать, не изолируя все ограждение. На данный момент изоляция открыта, поэтому закройте ее. Теперь проведите те же тесты на двух горячих нитях, проверяя правильность работы.

Если все тесты в норме, поздравляем. У вас есть правильно установленный электрический забор, и он работает правильно.

Дополнительные наконечники

• Дополнительное заземление. Рекомендуется вставлять по крайней мере один дополнительный заземляющий стержень в середине каждого участка. Привяжите стержень к заземляющей обратной нити забора с помощью отрезка проволоки забора и Г-образного зажима.
• Проверка целостности заземляющего провода. Если отсоединить заземляющую жилу ограждения от заземляющих стержней, ее можно нагреть и проверить. Используйте изолированный кабель с зажимами типа «крокодил» на каждом конце, чтобы соединить горячую жилу с жилой заземления. Это делает вашу заземляющую жилу горячей и позволяет вам проверить ее с помощью тестера забора. Если все тесты проходят нормально, непрерывность в порядке. Это более точная проверка работоспособности заземления, чем измерение сопротивления.
• Никогда не электрифицируйте заборы из колючей проволоки и не интегрируйте с ними электрические ограждения. Это создает серьезную опасность запутывания и потенциальный риск поражения электрическим током для животных.

В заключение

Солнечная электрическая изгородь — это отличный способ совместить преимущества солнечной энергии с преимуществами электрической изгороди. Это руководство может вызвать недоумение относительно общей стоимости описанных компонентов, но имейте это в виду.Это просто пример того, что можно сделать и какие материалы и техники можно использовать.

Возможно, есть более дешевые и простые способы оградить 3 акра пастбища электрическим забором на солнечной энергии. Тем не менее, ни одна из частей, материалов и методов, подробно описанных здесь, не является евангелием. То, как вы подошли бы к подобному проекту, будет строго зависеть от вашего бюджета и временных ограничений.

В любом случае, мы надеемся, что это руководство было информативным. Если у вас есть какие-либо предложения или комментарии, пожалуйста, разместите их ниже.

Самодельное зарядное устройство для забора, схема питания

Схема зарядного устройства для электрического забора, представленная здесь, представляет собой генератор импульсов высокого напряжения. Сверхвысокое напряжение получают от обычно используемой автомобильной катушки зажигания.

Нестабильный мультивибратор используется для генерации частоты, необходимой для возбуждения катушки зажигания. Другой нестабильный используется для управления импульсами, подаваемыми на забор.

Защита урожая с помощью зарядного устройства для забора

Если у вас есть большие сельскохозяйственные поля и вам крайне необходимо защитить урожай от непрошеных гостей, таких как животные и, возможно, люди, то это зарядное устройство для электрического забора — именно то, что вам нужно. Соберите и установите его самостоятельно.

Электрический забор представляет собой электрифицированный барьер высокого напряжения, который производит болезненные удары током при физическом прикосновении или манипулировании им. Таким образом, такие ограждения в основном действуют как сдерживающие факторы как для животных, так и для людей-нарушителей, и не дают им пересечь ограниченную границу.

Настоящая схема зарядного устройства для электрического забора разработана и протестирована мной и оказалась достаточно мощной для применения.

20 кВ от Sparks

Цепь зарядного устройства забора способна производить импульсы напряжения до 20 000 вольт, не говоря уже о связанном с ней уровне смертности.Однако импульсы, будучи прерывистыми, дают субъекту достаточно времени, чтобы осознать, прийти в себя и катапультироваться.

Генерируемый импульс настолько мощный, что может легко дугой и отлетать на короткие расстояния около сантиметра. поэтому ограждающий проводник должен быть надлежащим образом отделен, чтобы избежать утечек из-за искрения и искрения. Если не решить, может резко снизить эффективность устройства.

Здесь генерация высокого напряжения в основном осуществляется катушкой зажигания автомобиля.

Соотношения обмоток катушки зажигания специально разработаны и предназначены для создания дуги высокого напряжения между двумя близко расположенными проводниками внутри камеры зажигания для инициирования процесса зажигания в транспортных средствах.

По сути, это просто повышающий трансформатор, способный повышать входное приложенное напряжение на своей первичной обмотке до чудовищных уровней на выходе или вторичной обмотке.

НЕКОТОРЫЕ ТОЧКИ ЦЕПИ И КАТУШКИ ЗАЖИГАНИЯ ОЧЕНЬ ОПАСНЫ ДЛЯ ПРИКАСАНИЯ ПРИ ПОДАЧЕ ПИТАНИЯ.ОСОБЕННО МОЩНОСТЬ КАТУШКИ ЗАЖИГАНИЯ СЛИШКОМ СМЕРТЕЛЬНА И МОЖЕТ ДАЖЕ ВЫЗВАТЬ ПАРАЛИЧ.

Проведем более глубокую диагностику предлагаемой схемы зарядного устройства электроизгороди.

 Схема работы

На СХЕМЕ ЦЕПЕЙ мы видим, что вся схема в основном состоит из четырех ступеней.

Стадия генератора постоянного тока,

Промежуточная ступень повышения напряжения от 12 до 230 вольт,

Стадия коллектора напряжения и зажигания, а также каскад повышения сверхвысокого напряжения.

TR1 и TR2 представляют собой два обычных понижающих трансформатора, вторичные обмотки которых соединены через SCR2.Входная первичная обмотка TR1 может быть выбрана в соответствии со спецификацией страны.

Однако первичная обмотка TR2 должна быть рассчитана на 230 вольт.

IC 555 вместе с соответствующими компонентами образует нормальную нестабильную ступень мультивибратора. Напряжение питания в схему поступает от вторичной обмотки самого TR1.

Выход нестабильного сигнала используется для запуска симистора BT136 и всей системы с определенной фиксированной прерывистой скоростью в соответствии с настройками P1.

Во время периодов включения симистор подключает переменный ток 12 В от TR1 к вторичной обмотке TR2, так что потенциал 230 В мгновенно становится доступным на другом конце TR2.

Это напряжение подается на каскад срабатывания напряжения, состоящий из SCR1 в качестве основного активного компонента вместе с несколькими диодами, резистором и конденсатором C4.

Срабатывающее напряжение от SCR1 сбрасывается в первичную обмотку катушки зажигания, где оно мгновенно достигает огромных 20 000 вольт на вторичной обмотке. Это напряжение может быть подходящим образом подключено к ограждению.

Высокое напряжение, генерируемое этим зарядным устройством для электроизгороди, необходимо осторожно подавать по всей длине изгороди.

Два полюса катушки зажигания, соединенные с проводкой ограждения, должны находиться на расстоянии не менее 2 дюймов друг от друга.

Столбы забора в идеале должны быть изготовлены из пластика или аналогичного непроводящего материала, ни в коем случае не используйте металл и даже дерево (дерево имеет свойство впитывать влагу и может привести к протечкам).

Список запчастей для объясненного электрического зарядного зарядного устройства с использованием SCR

• R4 = 1K, 1WATT,
• R5 = 100 Ом, 1WATT,
• P1 = 27K Preset
• C4 = 105 / 400V PPC,
• Все диоды ARE 1N4007,
• IC = 555
• TR1 = 0–12 В/3 А (120 или 230 В)
• TR2 = 0–12 В/1 А (120 или 230 В)
• SCR IS TACNY BT261,
• 1AMP/400V ТАКАЯ BT136
• ДВУХКОЛЕСНАЯ КАТУШКА ЗАЖИГАНИЯ ПОКАЗАНА ФЛУОРЕСЦЕНТНО-СИНИМ ЦВЕТОМ

Вышеупомянутая концепция также может быть реализована с использованием BJT для генерации запускающих импульсов для трансформатора, как показано ниже

Пожалуйста, увеличьте TIP122 значение базового резистора до 10K для уменьшения повышенного рассеяния от транзистора.

Отрегулируйте потенциометр 1M таким образом, чтобы время включения IC 555 было намного короче, чем время выключения, для снижения потребления тока.

Видео, показывающее, как можно использовать катушку зажигания для получения высокого напряжения Следующая схема зарядного устройства для мини-забора может быть весьма удобной и может использоваться для отпугивания вредителей, таких как тараканы, слизни, черви, улитки, из любого желаемого небольшого помещения, такого как сад на террасе, горшечные растения на балконе или просто для охраны пищевых продуктов и т. д.

Работа схемы

Ниже показана упомянутая схема зарядного устройства для мини-изгороди, ее можно понять с помощью следующих пунктов:

Верхняя часть обмотки трансформатора в основном обеспечивает усиление основания транзистора за счет С помощью C2 T1 остается в состоянии проводимости до тех пор, пока C2 полностью не зарядится, завершая защелку и заставляя транзистор начать последовательность проводимости заново.

R1, который может быть резистором 1 кОм, установлен для ограничения базового усиления для T1 для обеспечения запретов, тогда как VR1, который может быть предустановленным 22 кОм, вполне может быть настроен для получения эффективно пульсирующей скорости T1.

C2 может быть дополнительно настроен с помощью дополнительных значений, пока на выходе трансформатора не будет достигнута максимальная мощность. Устройства постоянного тока.

Выходной сигнал непосредственно на выходе трансформатора может иметь оцениваемый вторичный уровень, например, если это вторичный источник 220 В, в этом случае можно ожидать, что выходной сигнал будет с этим уровнем.

Вышеупомянутая степень могла бы быть еще более повышена или повышена с помощью подключенного диода, установки насоса заряда конденсатора, соответствующей системе генератора энергии Кокрофта-Уолтона.

Установка повышает уровень напряжения 220 В до нескольких десятков вольт, которые могут вызвать искру на соответствующим образом развернутых концевых клеммах схемы подкачки заряда.

Вышеупомянутые концевые концевые клеммы высокого напряжения могут быть соответствующим образом подключены по всей длине зоны, которая должна быть защищена от жуков и для выполнения запланированных операций по зарядке ограждения.

Провода зарядного устройства забора должны быть разделены на минимальное расстояние, чтобы искры не летели даже при отсутствии внешнего проникновения насекомых.

Объясненная концепция схемы зарядного устройства для мини-забора может быть также использована в качестве летучей мыши для уничтожения комаров путем замены трансформатора с железным сердечником аналогом с ферритовым сердечником.

Принципиальная схема

Простейшая зарядка забора с использованием всего пары конденсаторов

Если у вас есть доступ к входной сети переменного тока 220 В или 120 В переменного тока в пределах досягаемости, то, возможно, следующую простую схему питания забора переменного тока на основе конденсатора можно использовать для цели без включения каких-либо сложных схем.

Конденсатор можно выбрать в зависимости от уровня поражения электрическим током, необходимого для применения.

Примечание. Хотя конденсаторы используются для снижения входного тока до значительно более низких уровней, выходной сигнал этой системы может быть достаточно большим, чтобы убить любое живое существо, если оно застрянет или запутается в заборе и подвергнется воздействию тока в течение более длительного времени.

Руководство по простой и эффективной конструкции

О зарядном устройстве для электрического забора, сделанном своими руками Приступая к новым сельскохозяйственным проектам, таким как разведение скота или выращивание некоторых сельскохозяйственных культур, поначалу может быть проблемой.Вы не только покроете стоимость продуктов/животных, но и позаботитесь об их защите. Зарядные устройства для электрических заборов предлагают больше, чем безопасность, которая может вам понадобиться. И что может быть лучше, чем научиться его делать?

Самодельное зарядное устройство для забора, описанное в этой статье, обходится дешевле, не говоря уже о том, что оно эффективно удерживает упрямых «зверей» от сладкого побега. Кроме того, у вас будет больше шансов на техническое обслуживание электрического забора, поскольку знание ограждения на каждом углу у вас под рукой.Опять же, вы можете быстро получить материалы (электронные компоненты) или приобрести их по удивительно низкой цене.



Зачем мне нужно зарядное устройство для электрического забора?



Несомненно, есть много способов использования зарядного устройства для электроизгороди, особенно в целях защиты. Давайте возьмем пример, когда у вас есть большое сельскохозяйственное поле, и вам необходимо держать его подальше от захватчиков (животных или людей). Установка электрического забора — самый надежный способ обеспечить безопасность ваших культур.

Кроме того, сборка своими руками делает весь процесс экономически выгодным. Более того, у вас будут границы для животных (если это входит в планы вашего проекта) в безопасном месте, свободном от хищников.



(козы за электрически заряженным забором).



Электрический забор вызывает болезненный удар электрическим током при физическом прикосновении или манипулировании. Это все благодаря его сильно наэлектризованной силе напряжения. Таким образом, вы можете предотвратить любые вторжения через ограниченные границы.



Список деталей для самодельного зарядного устройства для электрического забора



При установке электроизгороди вам понадобятся следующие компоненты для схемы;

• SCR = BT151
• TR1 0-12 В/3 А (120 В или 230 В)
• TR2 0-12 В/1 А (120 В или 230 В)
• TRIAC = подходит любой 1 А/400 В. Например, BT136
.
• Все используемые диоды 1N4007
• ИС 555
• R4 — 1K, 1 Вт
• R5 — 100 Ом, 1 Вт
• P1 — предустановка 27K
• C4 105/400 КПП
• Катушка зажигания для двухколесного транспорта б/у



Принципиальная схема зарядного устройства для электрического забора



Ниже приведена принципиальная схема зарядного устройства для электроизгороди.

Схема зарядного устройства для электроизгороди.



Самодельное зарядное устройство для электрического забора



Мы собираемся обсудить схему зарядного устройства для электроизгороди.

Примечание;

• Во-первых, схема зарядного устройства представляет собой генератор импульсов высокого напряжения, который получает питание от автомобильной катушки зажигания.
• Затем вы можете использовать нестабильный мультивибратор для получения оптимальных частот, которые позволят катушке зажигания работать.Кроме того, второй нестабильный будет контролировать подачу импульсов на электроизгородь.



В крупных сельскохозяйственных районах



Для этой части вам понадобится электрически заряженная цепь ограждения с постоянным уровнем напряжения примерно до 20 000 вольт. Из-за вольт смертность также бесспорно высока. К счастью для злоумышленников, прерывистые периоды действия импульсов дают им достаточно времени, чтобы прийти в себя, прийти в себя, а затем отступить от забора.

Однако без надлежащего проводника в ограждении могут возникать утечки из-за искрения и завоздушивания. Следовательно, это снижает эффективность подразделения.



Значение автомобильных катушек зажигания здесь;



Обозначение соотношения витков катушки зажигания создает дугу высокого напряжения между двумя близко расположенными электрическими проводниками, расположенными в камере зажигания. Другими словами, он действует как повышающий трансформатор, который увеличивает входное напряжение, подаваемое от первичной обмотки, до высоких уровней на вторичной обмотке/выходе.



(автоматическая катушка зажигания).



Осторожно; Аккуратно обращайтесь с катушкой зажигания и цепью при включенном питании. Неправильное обращение иногда может вызвать паралич, потому что, в частности, катушка зажигания смертельно опасна.



Как работает схема



Четыре этапа участвуют в работе схемы. Они включают;

• Место постоянного тока.
• Ступень промежуточного повышающего напряжения от 12 до 230 В.
• Ступень зажигания и коллектора напряжения.
• Ступень высоковольтного бустера.



Процесс;



1. Прежде всего, два понижающих трансформатора, TR1 и TR2, имеют вторичные обмотки, соединенные через SCR2. В зависимости от спецификации страны вы найдете различные варианты входа TR1 с точки зрения первичной обмотки. Тем не менее, продолжайте оценивать TR2 при стандартном напряжении 230 В.
2. Связанные электронные компоненты и IC 555 составляют стандартный каскад нестабильного мультивибратора. Вторичная обмотка TR1 подает напряжение питания на цепь ограждения.
3. Затем вы будете использовать выход нестабильного мультивибратора для запуска всей системы ограждения и симистора BT136. Часто это происходит с определенной фиксированной прерывистой скоростью в соответствии с настройками P1.
4. Когда цепь находится в периоде включения, симистор подключает вторичную обмотку TR2 к 12 В переменного тока от TR1.Таким образом, потенциал 230 В сразу становится доступным на другом конце TR2.
5. Затем вы подаете это напряжение на каскад возбуждения напряжения, состоящий из SCR1 (основной активный компонент), резистора, конденсатора C4 и нескольких диодов.
6. Затем напряжение срабатывания SCR1 сбрасывается на первичную обмотку катушки зажигания. Здесь оно достигает огромных 20 000 В на вторичной обмотке. Вдалеке ограждение может надлежащим образом отключать напряжение.
7. Наконец, вам нужно будет осторожно подать высокое напряжение, создаваемое зарядным устройством для забора, по всему забору.



Примечание;



• Два полюса катушки зажигания должны находиться на расстоянии 2 дюймов друг от друга во время их соединения с проводкой ограждения.
• Столбы забора должны иметь изолирующие элементы, такие как пластиковые изоляторы. Не используйте металл или дерево. Металл проводит электричество. С другой стороны, древесина может впитывать влагу, открывая путь к утечкам в контуре.



(изгородь сельскохозяйственная электрическая с пластиковым изолятором)



Технические характеристики трансформатора



• Во-первых, используйте любой понижающий трансформатор с железным сердечником (500 мА).Часто применяется в трансформаторной версии переменного тока/постоянного тока в устройствах электропитания.
• Оцените выходную мощность поперек выходной мощности трансформатора на уровне вторичной обмотки. Например, когда у вас есть 220 вольт на уровне средней школы, вы можете оценить работу на тех же этажах.
• Вы можете усилить или увеличить степень, указанную выше, используя подключенный диод и установку подкачки заряда конденсатора, которая напоминает систему умножения напряжения Кокрофта-Уолтона. Проектная схема поднимет уровень 220 вольт до более высокого напряжения, которое вы можете заставить искрить перекрестно в цепи зарядного насоса на предусмотренном концевом выводе.
• Кроме того, вы можете подключить верхние концевые клеммы с высоким напряжением по всей длине ограждения, которое вы собираетесь защищать от злоумышленников.
• Разведите провода заряда забора на небольшом расстоянии, чтобы предотвратить разлетающиеся искры, даже если никто не проникает внутрь.



(трансформатор)



Часто задаваемые вопросы о зарядном устройстве для электрического забора своими руками



Я хотел защитить свои ульи от медведей.Судя по проектам, которые я видел раньше, в них используется старая автомобильная катушка зажигания. Достаточно ли он силен, чтобы построить блок питания постоянного тока?

Мы опробовали концепции, описанные в статье выше, и убедились, что мощная автомобильная система зажигания. Настолько мощный, что может отпугнуть даже слонов от вашей собственности.

Какова подходящая длина пространства между кольями? И сколько метров забора будет заряжать проект?

Зачастую 3 метра – это значительная длина для кольев.Что касается счетчиков под напряжением, проект охватит 20 метров забора.

Что, если я хочу покрыть более обширную территорию, скажем, забором около 800 метров, что будет лучшим подходом?

Восемьсот метров довольно широко. Поэтому вам понадобится система, которая работает широко. Для этого я бы предложил метод звука сирены. Он активируется, если какое-либо животное/злоумышленник приблизится к забору. Вы также можете управлять каждым модулем отдельно и заряжать их от небольших индивидуальных солнечных батарей.



(знак сетки)



Заключение



Несмотря на то, что электрическое ограждение может быть опасным при неправильном обращении, оно все равно оказывается полезным инструментом, с помощью которого вы можете повысить безопасность своей фермы. Мало того, что зарядное устройство для электрического забора легко построить, оно также экономически выгодно, если у вас ограниченный бюджет. Тем не менее, если вам нужно развеять какие-либо сомнения, свяжитесь с нами. Мы к вашим услугам.





Основы электрического ограждения — зернистость

1 / 7

Если эти овцы подойдут слишком близко, они будут поражены.

Ребекка и Эндрю Селл

2 / 7

Скоба Kiwi, трубчатые изоляторы и сетчатые фильтры с храповым механизмом являются частью этой системы электрического забора.

Ребекка и Эндрю Селл

3 / 7

Система возврата на Землю: A. Энерджайзер; Б. Заземляющий провод; C. Заземляющие стержни; D. Изолированные проводные соединения; E. Электрифицированный проволочный забор; F. Ток течет через животное на землю, замыкая цепь.

иллюстрация Ребекки Селл

4 / 7

Электрические блоки питания для забора на солнечных батареях упрощают удаленную установку.

иллюстрация Ребекки Селл

5 / 7

Система возврата проводов: A. Энерджайзер; Б. Заземляющие провода; C. Заземляющие стержни; D. Изолированные проводные соединения; E. Электрифицированный проволочный забор; F. Ток течет от наэлектризованного провода к проводу заземления через животное. Заземляющий провод возвращается к блоку питания для замыкания цепи.

иллюстрация Ребекки Селл

6 / 7

Когда дело доходит до установки электрического забора, не бойтесь использовать имеющиеся у вас материалы для создания работающего барьера.

Ребекка и Эндрю Селл

7 / 7

Полимерная проволока и вставные пластиковые столбы идеально подходят для временных или переносных электрических ограждений.

Ребекка и Эндрю Селл

❮ ❯

Хорошие заборы — залог хороших соседей, особенно когда эти заборы не дают вашему ценному герефордскому быку посетить зарегистрированных коров джерсейской породы вашего соседа. Но ограждение фермы — это не только контроль периметра. Здесь, на нашей сельской усадьбе, я вижу пейзаж с разнообразными животными и местностью.Иногда меня переполняет мысль о том, что мне нужно держать все это организованным, безопасным и здоровым. Вряд ли найдется задача столь же сложная или необходимая для жизнеспособности фермы, будь то несколько лошадей или интенсивная работа с несколькими животными, как наличие надежной системы ограждения.

Кто-то может возразить, что животных можно физически сдерживать за забором, но дело в том, что создавать физические барьеры сложно и дорого. И даже самые лучшие проволочные заборы обеспечивают физическое сдерживание только на некоторое время… обычно достаточно долго, чтобы стать психологическим барьером.Животное, которому мешает проволочная изгородь, в конце концов перестанет испытывать забор… до тех пор, пока трава с другой стороны не станет такой зеленой, что давление возрастет до точки разрушения забора. Без запоминающегося психологического напоминания о том, что возиться с забором неприятно, практически любое сельскохозяйственное животное будет пробовать, толкать, копаться, тереться и, в конце концов, ломать или находить путь сквозь, под или над барьером.

Одна из самых эффективных и гуманных форм ограждения использует неприятный электрический шок, чтобы напомнить животным, что они хотят держаться подальше от этого забора.Электрическое ограждение эффективно как отдельное ограждение или как часть практически любого другого ограждения. Большинство людей будет использовать комбинацию электрического и физического барьера, так как оба метода имеют свои плюсы и минусы. Я предпочитаю электрическое ограждение для больших площадей, потому что оно обеспечивает гибкость, а также простоту установки по разумной цене.

Установка электрического забора может быть пугающей для новичков в этом процессе. На самом деле электрический забор — один из самых надежных, безопасных и наименее дорогих способов сдерживания животных.

Существует множество способов проектирования электрической системы локализации, но основные принципы относительно универсальны. Сначала вам нужно что-то, что производит электричество, куда оно уходит (проводник) и, наконец, способ его возвращения (земля).

Энерджайзеры

Для производства заряда, необходимого для питания электрического забора, вам понадобится блок питания (также известный как фехтовальщик или зарядное устройство) . Существуют энерджайзеры, которые могут питаться либо переменным током (подключается к розетке), либо постоянным током (использует батарею, солнечную панель или и то, и другое).Большинство генераторов энергии для ограждений ферм используют это электричество для подачи на забор коротких импульсов очень высокого напряжения и силы тока малой силы. Большинство из этих так называемых зарядных устройств короткого разряда обеспечивают мощный выброс электричества концентрированным напряжением в течение доли секунды каждые две секунды. Многие издают устойчивый «тик-тик-тик» вместе с пульсом, чтобы вы знали, что он выполняет свою работу. Этот всплеск быстро отговаривает любопытное животное от дальнейшего изучения пути побега и гарантирует, что оно не получит слишком сильного удара током.

Энерджайзеры классифицируются по тому, сколько акров или миль забора они будут заряжать. Например, обычный фехтовальщик может взимать от 20 до 30 акров земли и стоит от 80 до 90 долларов. Доступны генераторы меньшего размера, которые могут заряжать до 8 или 10 акров, поэтому у вас есть возможность найти решение, соответствующее вашим конкретным потребностям. Следует иметь в виду, что количество акров или миль, которые зарядное устройство будет питать, составляет только одну линию , а многим животным требуется многолинейный забор.Я считаю, что рейтинг пробега гораздо более эффективен при исследовании фехтовальщиков.

Поскольку электричество любит двигаться по кругу, отправка импульса по проволочной изгороди — это только часть истории. При правильно работающем электрическом ограждении и ничто, соединяющем горячий провод с землей, электрическая цепь разомкнута… это как выключатель, который выключен. Затем этот электрический импульс проходит по всей длине забора и рассеивается. Когда животное (или невнимательный владелец ранчо) прикасается к горячему проводу, импульс проходит через них в землю, где он возвращается к заземляющему полюсу генератора через заземляющие стержни, вбитые в землю.Гортанный взрыв ничего не подозревающего зверя свидетельствует о включении выключателя… электрическая цепь замыкается, но обычно лишь на долю секунды.

Системы заземления

Одна из самых важных вещей, которые нужно знать об электрических заборах, — это заземление. Ваши животные почувствуют удар напряжением 8000 вольт только в том случае, если импульс пройдет через них и вернется к зарядному устройству. Вы можете облегчить направление электрического импульса обратно на клемму заземления на зарядном устройстве несколькими способами.

Первая, система возврата на землю, использует стальные «стержни заземления», которые вбиваются в землю рядом с фехтовальщиком и действуют как самонаводящийся маяк, как только электричество выходит из забора через невольного хозяина. Количество необходимых заземляющих стержней зависит от мощности генератора, а также от типа и влажности почвы. Запланируйте около 3 футов 5/8-дюймовой или 3/4-дюймовой стальной трубы на джоуль выходной мощности (медные заземляющие стержни также хорошо работают, но они дороже). Преимущество системы возврата на Землю заключается в том, что животному достаточно коснуться одной линии, чтобы получить толчок.Недостатком является то, что окружающая среда играет большую роль в способности вашего фехтовальщика наносить адекватные удары на постоянной основе.

Поскольку система возврата на землю напрямую зависит от того, насколько заземлены ваши животные и фехтовальщик, вам необходимо регулярно контролировать свою систему. Сухая или мерзлая земля обладает изолирующим эффектом, который не позволяет полной мощности электрического импульса вернуться к зарядному устройству. И наоборот, если вы стоите в луже и решаете встать на колени во время работы с электрическим забором, будьте осторожны, чтобы не допустить контакта головы с горячим проводом. Когда вы придете в себя, вы поймете, что испытали аномально сильный удар (да, я говорю по опыту), потому что и у вас, и у зарядного устройства был хороший контакт с высокопроводящей почвой.

Второй метод заземления требует немного больше понимания и требует нескольких проводов, но он сделает вашу систему более безопасной и надежной. В этой системе возврата проводов используется одна или две линии для подачи импульса, а третья подключается непосредственно к клемме заземления блока питания и ряду заземляющих стержней.Чтобы получить полный разряд, животное должно коснуться одной горячей линии и линии земли. Этот метод более надежен, потому что для отвода тока обратно к зарядному устройству не требуется одна только земля. Недостатком является то, что вам нужно больше заземляющих стержней, и этот забор будет несколько более уязвим для короткого замыкания.

Короткое замыкание происходит, когда горячий провод непреднамеренно контактирует или частично контактирует с хорошим заземлением. Например, старый стальной столб и забор из колючей проволоки можно легко укрепить одним электрическим проводом.Но когда олени перепрыгивают через забор, есть шанс, что они непреднамеренно намотают горячую линию на участок колючей проволоки. Когда это произойдет, импульс будет иметь прямой путь к земле… поэтому, если животное коснется горячей проволоки, оно в лучшем случае почувствует щекотку. Точно так же, если ваши стальные ворота ударяют вас током, они получают импульс из-за короткого замыкания в системе. Короткие замыкания легко обнаруживаются с помощью вольтметра, предназначенного для проверки ограждений. У нас есть 4000 вольт, что является хорошим минимальным напряжением, но мы видели, как овцы действительно смеются над этим напряжением, прежде чем перепрыгнуть через забор.Мы пытаемся держать его в районе 6000-8000 вольт. Если ваше зарядное устройство показывает 8 000 вольт, когда оно не подключено к забору, и 6 000 вольт, когда оно подключено, вероятно, произошло короткое замыкание. Это может быть так же просто, как мокрая растительность, соприкасающаяся с раскаленной проволокой… или раскаленная проволока, соприкасающаяся с деревянным столбом забора.

Материалы для ограждения

Теперь, когда у нас есть общее представление о том, как электричество движется по проводникам, мы можем подробно описать, как построить забор и некоторых его звездных игроков.Проводники электрического ограждения включают в себя высокопрочные и низкопрочные цельнометаллические проволоки и проводящие композитные материалы, такие как полиэтиленовая проволока (похожий на шпагат материал, изготовленный из тонкой металлической проволоки и полипропилена). Высокопрочные провода сопротивляются разрыву намного лучше, чем любые другие проводники, и их лучше всего использовать для постоянных загонов и ограждений по периметру. Высокопрочные провода при правильном использовании могут обеспечивать постоянный заряд и выдерживать значительные физические ударные нагрузки. Если ваш скот испугается и ударится о высокопрочный забор, он будет продолжать растягиваться еще долго после того, как низкопрочная проволока порвется и доски рассыплются. В дополнение к физическому барьеру животное получает пару кратких напоминаний о том, что забор нельзя проверять ни при каких обстоятельствах. В результате и забор, и стадо остаются нетронутыми.

Полиэтиленовая проволока и низкопрочная металлическая проволока   лучше всего используются для временных перегородок и в других местах, где вам нужно будет создать, а затем быстро снести забор. Эти заборы можно заряжать, прикрепляя их проводники к проводникам более постоянного электрического забора по периметру, или их можно заряжать с помощью портативного источника питания.

Собираем все вместе

То, как вы подвешиваете провод, зависит от вашего приложения. Всегда используйте прочную стойку (деревянную или составную) при работе с длинными отрезками лески или несколькими лесками. Что касается стилей установки угловых стоек, существует множество различных веб-сайтов и публикаций, которые помогут найти решение, отвечающее вашим потребностям. Если вы строите загон меньшего размера, отлично подойдут стальные опоры с лопатками. Однако я предостерегаю от использования любых стальных столбов, так как очень легко коснуться металла бродячим проводом и вызвать короткое замыкание.Если вы все же решите пойти по этому пути, вы должны усердно находить короткое замыкание, если потеряете силу забора. Кроме того, я бы возражал против использования колючей проволоки. Во-первых, если это существующий провод, он вполне может подвергнуться коррозии и ржавчине, что значительно уменьшит способность электричества проходить через него, а во-вторых, если животное (особенно толстошерстное/шерстяное) запутается в проводе. забор и не в состоянии освободиться, он наверняка получит смертельную дозу шока.

Подключение провода к столбу зависит от типа используемого вами столба. Изоляторы — это соединители, которые разделяют штырь и провод, позволяя электричеству свободно проходить по проводу, а не в штырь, что создает короткое замыкание. К нему прибивается деревянный изолятор и продевается провод. Второй вариант — покрыть провод атмосферостойким покрытием (резина, нейлон и т. д.) и прикрепить его к стойке с помощью толстой скобы. Для металлических столбов существует несколько различных вариантов, но все они имеют один и тот же стиль крепления. Кроме того, было бы разумно приобрести тестер электрического забора, который позволит вам увидеть, сколько энергии вы получаете в полевых условиях.Они относительно недороги и стоят того, чтобы их купить, так как часто проверенный забор создает душевное спокойствие. Все эти материалы доступны в Интернете или в вашем местном магазине сельскохозяйственных товаров.

Доступно множество расширенных конфигураций, включая ворота и переключатели для загона, которые могут сделать вашу систему максимально адаптированной для удовлетворения ваших конкретных и постоянно меняющихся потребностей. Всегда помните, что ваш забор требует уважения, и при наличии базового понимания работы установить его самостоятельно в этом сезоне не составит труда.Попробуйте. Я думаю, вы будете довольны результатами.

Только не вставайте на колени, когда работаете с живой изгородью.

Эндрю и Ребекка живут на ферме четвертого поколения в Омро, штат Висконсин, где они переходят на органическое мясо травяного откорма и производят CSA, а также рассказывают друзьям и семье о чудесах сыроедения.

---

Ребекка Селл живет на небольшом участке земли со своим мужем Энди, на котором они надеются построить устойчивую усадьбу.С небольшим бизнесом и четырьмя детьми жизнь всегда интересна, поскольку Бекки и Энди полностью живут идеей, что путешествие — это награда.

Опубликовано 23 ноября 2020 г.

СВЯЗАННЫЕ СТАТЬИ

Узнайте, как выращивать и содержать стадо крупного рогатого скота с нуля, начиная с выбора быка и заканчивая отъемом телят.

Узнайте, как защитить свою семью, сад и домашний скот от нежелательных встреч с животными, не нарушая при этом границы природы.

Узнайте, как выявлять и лечить распространенные заболевания цыплят в вашем домашнем стаде, такие как выклев перьев, связывание яиц, поедание яиц и насиживание.

Дизайн электрического забора — совместное расширение: домашний скот

Электрический забор

(Урок 3.Системы ограждений (продолжение)

Эффективность любого электрического забора, будь то забор из одной проволоки, разделяющий пастбище, или забор из 9 проводов, защищающий скот от хищников, зависит от способности забора причинять неприятный электрический ток животным, которые к нему прикасаются. Способность забора нанести такой удар зависит от трех вещей:

1. блок питания
2. заземление
3. конструкция забора

Идеальный забор стоит недорого и эффективно контролирует животных. Не существует единой конструкции, отвечающей этим критериям для каждого применения. Эффективность любой конструкции зависит от вида животных, которых необходимо контролировать, материалов, используемых в строительстве, и характеристик участка (например, влажности почвы, рельефа местности и т. д.)

Сколько джоулей вам нужно?

Необходимое количество джоулей (единица измерения энергии) зависит от длины забора, количества электрифицированных проводов и тяжести условий. Рекомендации по зарядным устройствам в джоулях зависят от длины забора для зарядки и условий почвы, на которой вы планируете возводить забор.Если вы хотите установить электрический забор с периметром в одну милю и заряжаете четыре нити на заборе, общая длина вашего забора составит четыре мили. Обратитесь к поставщику ограждений, чтобы определить, какое зарядное устройство подходит для ваших нужд. В суровых условиях (провод, проходящий через густую растительность) могут потребоваться более высокие значения джоулей.

Импульсы

Энерджайзеры различаются по размеру и продолжительности импульсов электронов, которые они посылают в линию забора. Хороший энерджайзер имеет интенсивный импульс длительностью 0.0003 секунды. Эти короткие импульсы исключают риск возгорания (импульс настолько короткий, что провод не нагревается). Энергетики более низкого качества имеют длительность импульса от 0,003 до 0,3 секунды. Это более длительное время «включения» может привести к возникновению дуги и накоплению тепла. Это может привести к пожару. Это также сократит срок службы полипровода. (Эти длинные импульсы заставят полимерную проволоку расплавиться там, где она соприкасается с травой.)

Высокое сопротивление против низкого сопротивления

Импеданс означает утечку. Вообще говоря, источники питания высокого напряжения с длинными импульсами являются источниками питания с высоким импедансом.Ток легко уходит. Блоки питания с низким импедансом устойчивы к утечкам.

Источник питания

Если электросеть доступна и надежна, блоки питания на 110 или 220 вольт переменного тока (вставьте в розетку) обычно наиболее практичны для постоянных ограждений. Поднимут ли они счет за электроэнергию? Что ж, в зависимости от размера устройства они обычно потребляют от 2 до 25 Вт в день. Эксплуатационные расходы электрогенератора, потребляющего 17 ватт в день, составят около 1,50 доллара в месяц (при расчете тарифа на электроэнергию в 0 долларов).12/кВт час).

Зарядные устройства переменного тока

имеют ряд преимуществ перед блоками питания постоянного тока (с питанием от батареи):

• Они не требуют обслуживания батареи
• У них обычно более высокий рейтинг в джоулях на каждый потраченный доллар
• Как правило, они размещаются в зданиях или рядом с ними (снижение риска вандализма)

Там, где сетевое питание недоступно или ненадежно, практичной альтернативой являются аккумуляторные блоки питания.Сухие батареи могут питать некоторые портативные блоки питания постоянного тока. Осторожно — производитель обычно оптимистично оценивает срок службы батареи. В стационарных установках солнечная энергия стоит дорого, но в долгосрочной перспективе является жизнеспособной альтернативой постоянно меняющимся батареям.

Для более длинных или постоянных ограждений или для коротких временных ограждений, проходящих через высокую мокрую траву (высокая утечка), следует использовать более крупные блоки питания, работающие от 12-вольтовых перезаряжаемых аккумуляторных батарей. Аккумуляторы глубокого цикла — это аккумуляторы выбора.Их можно полностью разряжать и повторно заряжать. Можно использовать обычные автомобильные аккумуляторы, но они не предназначены для полной разрядки. Они будут перезаряжаться только примерно до 60–75% своей первоначальной емкости.

Шесть советов по покупке Энерджайзера

1. Проверьте номинал в джоулях. Помните: вы удваиваете удар, удваивая джоули.
2. Купите электроэнергию, способную выполнить работу .
3.   Проверьте стоимость джоуля. Одним из способов сравнения ценности энергетиков является подсчет стоимости джоуля. Вообще говоря, чем ниже стоимость джоуля, тем лучше значение.
4. Купить низкоимпедансный источник питания R с импульсами 0,0003 секунды или меньше.
5. Ищите твердотельные схемы с модульными сервисными платами. Делает ремонт намного быстрее и проще.
6. Проверить гарантию. Они различаются по длине и охватываемым предметам. Некоторые покрывают урон от молнии.

Запрещается Energizer

• Не покупайте только по цене. Энергогенератор с самой дешевой ценой обычно оказывается самым дорогим.
• Не экономьте на джоулях. Покупка большего количества джоулей, чем требуется в настоящее время, даст вам возможность заряжать заборы, построенные в будущем, без необходимости покупать дополнительный блок.
• Не забудьте заземлить систему. Даже самый большой электрогенератор в мире бесполезен без эффективного заземления.

Заземление электрических ограждений

Плохое заземление является основной причиной проблем с электрическим забором.Восемьдесят процентов проблем с электрическими заборами связаны с неисправными системами заземления.

Эффективное заземление замыкает цепь.

Чтобы животное получило удар током, оно должно замкнуть цепь. Цепь может быть либо от источника питания по проводу под напряжением через животное, через почву и через заземляющие стержни обратно к источнику питания (рис. 1А), либо от источника питания по проводу под напряжением, через животное, через заземляющий провод обратно к блоку питания (рис. 1В).

Влажная почва является хорошим проводником электричества. Однако, когда почвенная влага истощена (или не эффективна при замерзании), животные не будут поражены электрическими изгородями, если только в изгородь не включены заземляющие провода.

Рисунок 1А. Возврат почвы

Рисунок 1Б. Провод заземления




Проектирование эффективной системы заземления

Система заземления электрического забора немного напоминает радиоантенну.В случае с радио, чем больше антенна, тем лучше прием. Точно так же вашему генератору электрического забора требуется большая система заземления, чтобы собрать достаточно электронов из почвы для замыкания мощной цепи.

Для каждого (большинства) блоков питания следует использовать как минимум три заземляющих стержня. Для многих устройств мощностью 1 Дж требуется только 1 стержень. Оцинкованные стальные стержни диаметром пять восьмых дюйма или оцинкованная труба 3/4″ лучше всего подходят для заземления (НЕ ИСПОЛЬЗУЙТЕ МЕДЬ). Они должны быть не менее 6 футов в длину и вбиты в почву на 5-1/2 фута.Расстояние между ними должно быть не менее десяти футов. В засушливых районах может потребоваться больше заземляющих стержней. Если ваш забор включает в себя заземляющие провода, рекомендуется установить дополнительные заземляющие стержни, соединенные с заземляющим проводом, с интервалом в 1500 футов вдоль линии забора (интервалы в 3000 футов достаточны, если почва влажная круглый год). Блоки питания должны быть подключены к заземляющим стержням с помощью провода калибра 12-1/2, прикрепленного с помощью зажимов заземляющих стержней (ниже). Соединительный провод должен быть изолирован так, чтобы он не соприкасался с землей (т.е. Идеально подходит прямой заглубленный кабель калибра 12-1/2). Используйте один непрерывный провод для соединения всех заземляющих стержней.


Молниезащита

В дополнение к установке системы питания к забору, следует продумать и спланировать способ защиты от удара молнии. Если возможно, блок питания следует отключать во время грозы. Кроме того, в конструкцию ограждения должен быть встроен молниеотвод (не хуже вашей системы заземления или даже лучше).Обратитесь к местному дилеру ограждений за информацией о молниеотводах.

Нажмите на ссылки ниже, чтобы закончить Урок 3:

.
