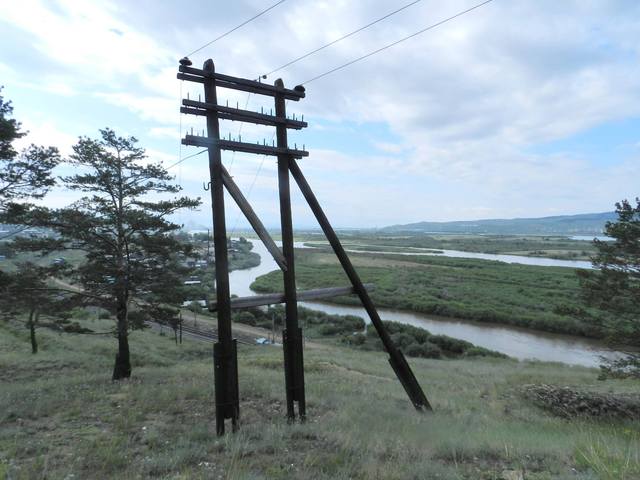

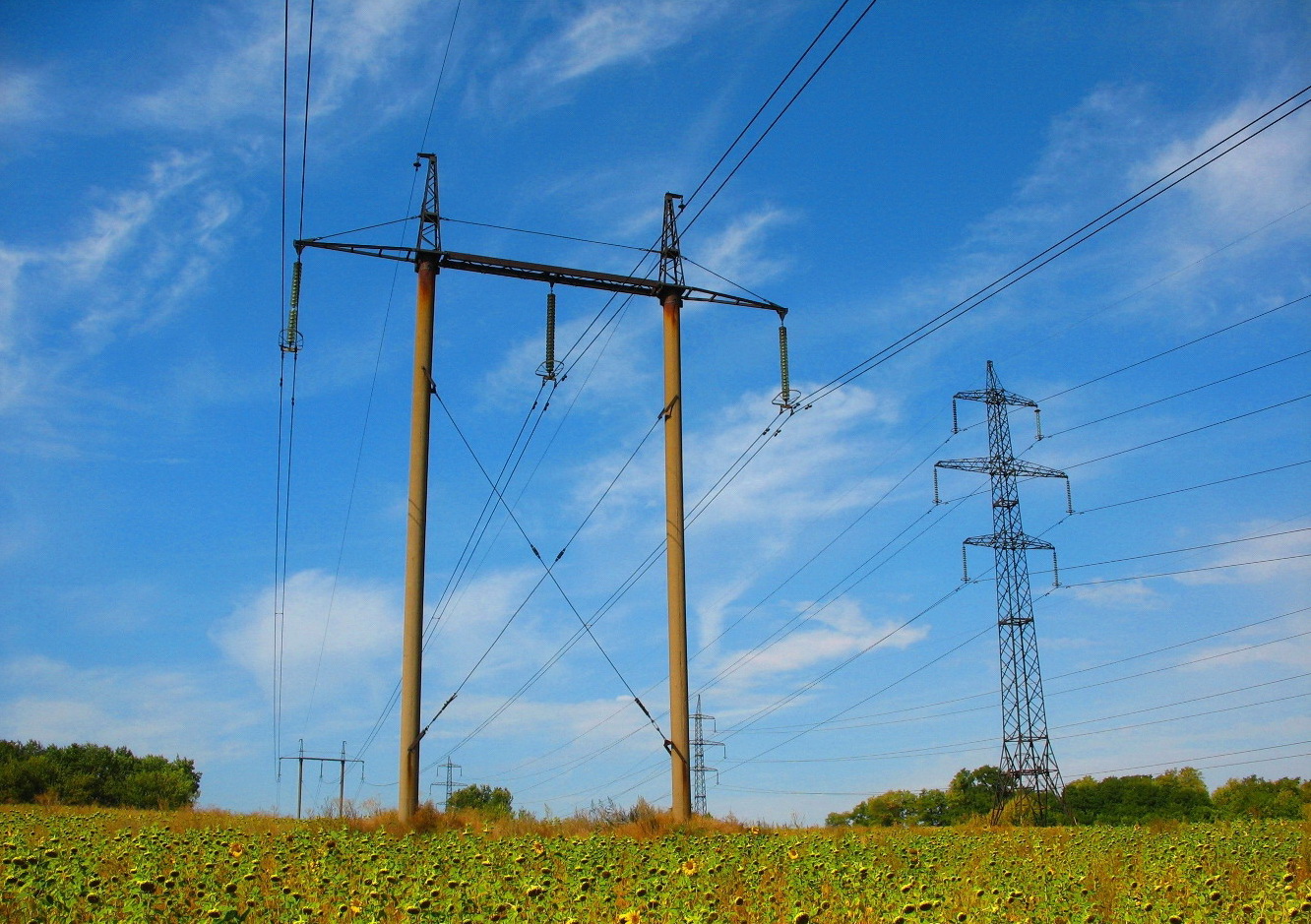

Причины повреждений на воздушных линиях электропередачи
Коммутационные или атмосферные перенапряжения, резкие перепады температурных режимов окружающей среды, загрязнение воздуха, вибрация проводов способствуют повреждению воздушных линий электропередачи. В следствие грозовых явлений на линиях возникают атмосферные перенапряжения. Из-за возникновения таких ситуаций образуются пробои изоляционных промежутков. Перекрытие изоляции, как правило, сопровождается образованием электрической дуги, поддерживающаяся и после перенапряжения. Возникновение дуги приводит к короткому замыканию. Именно поэтому, место повреждения необходимо в обязательном порядке автоматически отключать.
Разрушение юбки изолятора дугой происходит в сетях до 220 кВ. В сетях 330 кВ и выше коммутационные перенапряжения намного опаснее. При ударе молнии в воздушную линию коммутационные перенапряжения образуются во время включения и выключения выключателей. Место перекрытия также нужно автоматически отключать.
Провода могут обледенеть из-за снега, изморози, попадания капель дождя. Гололедные образования способствуют появлению механической нагрузки на тросы и провода. Что в итоге значительно снижает запас прочности опор линий. Если на отдельных пролетах меняются стрелы провеса проводов, то провода сближаются и сокращаются изоляционные расстояния. Наледь на линиях электропередач может привести к обрывам проводов, а также поломки опор.
Повышенный температурный режим приводит к отжигу проводов и снижению механической прочности. Также увеличиваются и удлиняются стрелы провеса. В итоге значительно снижается безопасность и надежность работы воздушной линии электропередач.
К дополнительной механической нагрузке на тросы и провода оказывает ветер. В следствие этого появляются изгибающие усилия на опоры. Как показывает практика, после сильных ветров возникает множество поломок ряда опор линии.
В результате действия гололеда разрушаются опоры воздушной линии. Вибрация представляет собой колебание проводов с частотой 5-50 Гц. Данный показатель является достаточно высоким. Также вибрация определяется незначительной амплитудой и небольшой длиной волны от 2 до 10 м. Такие колебания могут быть вызваны небольшим дуновением ветра. В следствие вибраций возникают разрывы проволочек, находящихся около мест закрепления провода. В итоге происходит ослабление сечения провода или его обрыв.
Легкие колебания провода возникают при частоте «пляски» 0,2-0,4 Гц и значительной амплитуде от 0,5 м и более. По продолжительности колебания могут длиться на протяжении нескольких суток. «Пляска» проводов происходит во время сильного ветра, как правило, на проводах больших сечений.
Самым опасным фактором для бесперебойной работы линий электропередач считается загрязнение воздуха, которое вызывается наличием мелких частиц цементной пыли, золы и прочих химических соединений. Когда данные частицы оседают на влажную поверхность изоляции линии и электротехнического оборудования появляются проводящие каналы и образуется ослабление изоляции.
На морском побережье загрязнения, из-за огромного количества солей, витающих в воздухе, приводят к нарушению механической прочности проводов и активному окислению алюминия. На воздушные линии электропередач, имеющие деревянные опоры оказывает сильное влияние загнивание древесины. На бесперебойную и надежную работу воздушных линий влияют также прочие условия их работы, к примеру, свойства почвы, что особенно важно для воздушных линий Крайнего Севера.
Столбы электрические поставить в СПб и Ленинградской области
Столб электрический или дополнительную опору необходимо установить на участке для подключения к электросетям.
Мы продаем железобетонные столбы СВ-95 и деревянные электрические столбы 9,5 м с доставкой и установкой в Ленинградской области.
Сколько стоит установить столб под электричество на участке
- Установка электрического столба «под ключ» — от 16 000 руб*; Цена включает в себя сам столб, его доставку, установку ямобуром.
- Замена столба ЛЭП — от 19 000 руб* Услуга включает в себя демонтаж старого столба ямобуром + новый столб с доставкой и установкой.
*Обратите внимание, цена зависит от удаленности участка от города. Километраж считается туда-обратно.
Полный перечень услуг — на странице Услуги и цены.
Сколько столбов электрических устанавливать?
Чтобы подвести электричество, чаще всего понадобится поставить 1 дополнительную опору на участке и установить щит (энергопринимающее устройство).

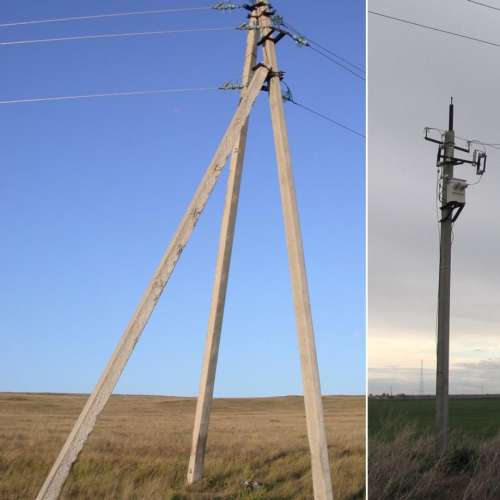

Какой электрический столб подойдет?
Как правило, выбирают железобетонные столбы для электричества, так как они считаются более прочными и долговечными. Длина такой опоры 9,5 метров.
Можно выбрать и деревянный пропитанный столб, его длина также 9,5 метров. Цена такая же, как у ж/б.
Советуем посмотреть вокруг, какие столбы ЛЭП стоят у соседей, и использовать такой же.
Заказывая установку столба, внимательно отнеситесь к вопросу о наличии подъездных путей!
Мы Вам можем предложить 2 вида техники — шоссейник Исузу или вездеход Урал.
Как происходит установка электростолба
Наша компания предлагает купить и установить железобетонный или деревянный пропитанный столб на вашем участке «под ключ».
По цене они одинаковы. Длина обоих столбов составляет 9,5 метров.
Заглубляем их в грунт на 2,2 — 2,3 метра.
Установка подразумевает использование ямобуров с телескопической стрелой. Им под силу перевезти, поднять, опустить в яму и зафиксировать положение электрического столба. Для таких ямобуров не являются препятствием стесненные условия работы — канавы, насыпи, ограждения, заборы и т.д.
В процессе выполнения работ по договоренности с вами на столб может быть дополнительно смонтирована линейная арматура и заземление.
Установленная опора ЛЭП засыпается тем же вынутым грунтом с послойным трамбованием. Бетонировать нельзя!
Видео доставка и установка столба под электричество
Перенос электрического столба
Иногда владельцу частного земельного участка требуется перенос столба.
Причины могут быть разные. Например, переместить столб с середины участка в угол, ближе к магистральной линии. Или перенести с соседского участка.
Сразу нужно сказать о том, что переносить опоры ЛЭП магистральной линии мы не уполномочены. Для этого нужно согласование с местными сетями. Переносить можно только абонентские столбы, находящиеся на частной территории.
Цена за перенос столба в каждом случае рассчитывается индивидуально. При этом исходим из следующего:
- выдержит ли старый столб, или надо ставить новый,
- нужно ли менять провод (с алюминиевого на СИП),
- нужно ли удлинять провод и так далее.
Можно ли устанавливать б/у бетонные столбы для электричества?
Нет, мы настоятельно не рекомендуем устанавливать бывшие в употреблении бетонные столбы. При демонтаже и монтаже такой опоры могут появиться микротрещины. А это очень опасно для дальнейшей эксплуатации. Поэтому мы используем исключительно новые ж/б столбы СВ-95 и деревянные пропитанные стойки.
Когда лучше начинать работы
Электрификацию участка можно проводить в любое время года, но, как правило, работы проводятся весной или летом. На это есть две причины:
- Земля должна быть просохшей, чтобы тяжелая техника не утонула и не увязла
- Земля в идеале должна быть не промерзшей, хотя слабые морозы не являются препятствием для бурения
Какую информацию нужно сообщить при заказе
- Район проведения работ по установке столбов электрических? От удаленности от КАД зависит общая стоимость заказа
- Есть ли подъезды к месту бурения? От этого зависит какой ямобур к вам поедет
- Есть ли пожелания к месту установки опоры? Постараемся учесть все нюансы
- Каково расстояние от ближайшей воздушной линии до нового столба ЛЭП? От этого зависит метраж провода СИП
- Необходимо ли установить щит ВРУ или щит учета электроэнергии на опору? При одновременном заказе установки электрического столба и щита стоимость работ будет дешевле.
Как правило, заказывают установку столба электрического (железобетонного или деревянного) и монтаж щита одновременно. Все эти электромонтажные работы выполняются за один день.

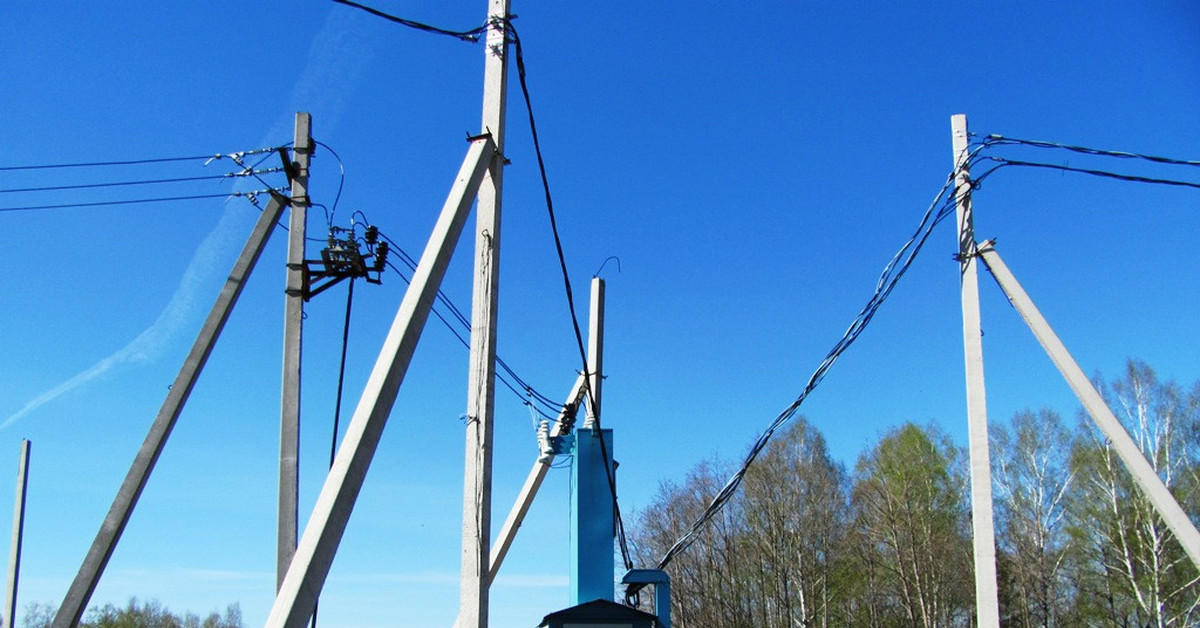

Наши работы
Предоставляемые документы по окончании работ
- Сертификат качества на электрический щит
- Сертификат качества на опору
- Однолинейная схема подключения
- Акт выполненных работ
| П10-1 П10-2 УП10-1 А10-1 УА10-1 ОА10-1 УОА10-1 П10/0,38 УП10/0,38 А10/0,38 УА10/0,38 ОА10/0,38 П10-3 П10-4 УП10-2 ОА10-2 А10-2 УА10-2 УОА10-2 П10-5 УП10-3 ОА10-3 А10-3 УА10-3 УОА10-3 П16,4-1 УП16,4-1 К16,4-1 А16,4-1 ПП10-1 ПП10-2 ПП10-3 ПП10-4 ПП10-5 ПП10-6 ПС10-1 ПС10-2 ПУП10-1 ПА10-1 ПА10-2 ПА10-3 ПА10-4 ПА10-5 ПУА10-1 ПУА10-2 2П10-1 2ОП10-1 2ОП10-2 2ОП10-3 2УП10-1 2А10-1 2К10-1 П10-1Б УП10-1 А10-1 УА10-1 ОА10-1 УОА10-1 П10/0,38 УП10/0,38 А10/0,38 УА10/0,38 ОА10/0,38 П10-3 П10-4 УП10-2 ОА10-2 А10-2 УА10-2 УОА10-2 П10-5 УП10-3 ОА10-3 А10-3 УА10-3 УОА10-3 П16,4-1 УП16,4-1 К16,4-1 А16,4-1 ПП10-1 ПП10-2 ПП10-3 ПП10-4 ПП10-5 ПП10-6 ПС10-1 ПС10-2 ПУП10-1 ПА10-1 ПА10-2 ПА10-3 ПА10-4 ПА10-5 ПУА10-1 ПУА10-2 2П10-1 | 1 1 2 2 3 2 3 1 2 2 3 2 1 1 2 2 2 3 3 1 2 2 2 3 3 1 1 1 1 1 1 3 1 1 1 1 1 1 2 2 2 1 2 3 1 1 1 1 1 2 1 1 1 2 2 3 2 3 1 2 2 3 2 1 1 2 2 2 3 3 1 2 2 2 3 3 1 1 1 1 1 1 3 1 1 1 1 1 1 2 2 2 1 2 3 1 1 | СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ110-3,5 СВ110-3,5 СВ110-3,5 СВ110-3,5 СВ110-3,5 СВ110-3,5 СВ110-3,5 СНВ7-13 СНВ7-13 СНВ7-13 СНВ7-13 СНВ7-13 СНВ7-13 СВ164-12 СВ164-12 СВ164-12 СВ164-12 СВ105-3,5; СВ105 СВ105 СВ105 СНВ7-13 СВ164-12 СВ164-12 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ164-12 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СНВ7-13 СВ164-12 СВ164-12 СНВ7-13 СВ164-12 СВ164-12 СВ164-12 СВ164-12 СВ164-12 СВ164-12 СВ164-12 СВ164-12 СВ110-2,5 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ110-3,5 СВ110-3,5 СВ110-3,5 СВ110-3,5 СВ110-3,5 СВ110-3,5 СВ110-3,5 СНВ7-13 СНВ7-13 СНВ7-13 СНВ7-13 СНВ7-13 СНВ7-13 СВ164-12 СВ164-12 СВ164-12 СВ164-12 СВ105-3,5; СВ105 СВ105 СВ105 СНВ7-13 СВ164-12 СВ164-12 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СВ164-12 СВ105-3,5; СВ105 СВ105-3,5; СВ105 СНВ7-13 СВ164-12 СВ164-12 СНВ7-13 СВ164-12 СВ164-12 | 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 11 11 11 11 11 11 11 13 13 13 13 13 13 16,4 16,4 16,4 16,4 10,5 10,5 10,5 13 16,4 16,4 10,5 10,5 16,4 10,5 10,5 13 16,4 16,4 13 16,4 16,4 16,4 16,4 16,4 16,4 16,4 16,4 11 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 11 11 11 11 11 11 11 13 13 13 13 13 13 16,4 16,4 16,4 16,4 10,5 10,5 10,5 13 16,4 16,4 10,5 10,5 16,4 10,5 10,5 13 16,4 16,4 13 16,4 16,4 | 7,75 8,25 8,05 7,55 7,55 7,55 7,15 7 7,2 7,2 7,2 7,2 7,6 8,1 8,6 9,15 8,1 8,1 7,75 8,2 8,7 8,55 9,05 9,05 8,2 9,7 8,3 9,95 9,95 10,85 9,85 8,2 11 12,3 12 6,8 7,8 12,35 9,4 7,5 10 12,3 12,1 10 12,3 8,1 8,1 8,1 8,1 8,1 8,85 8,85 8,05 | 0,47 0,47 1,04 1,04 1,56 1,04 1,56 0,47 1,04 1,04 1,56 1,04 0,45 0,45 1,00 1,00 1,00 1,50 1,50 0,75 1,50 1,60 1,60 2,40 2,40 1,42 1,71 1,71 1,71 0,87 0,47 1,41 0,75 1,42 1,42 0,47 0,47 1,59 1,46 0,94 1,60 1,71 2,89 2,40 1,83 1,42 1,42 1,42 1,42 2,84 1,71 1,71 8,25 1,04 1,04 1,56 1,04 1,56 0,47 1,04 1,04 1,56 1,04 0,45 0,45 1,00 1,00 1,00 1,50 1,50 0,75 1,50 1,60 1,60 2,40 2,40 1,42 1,71 1,71 1,71 0,87 0,47 1,41 0,75 1,42 1,42 0,47 0,47 1,59 1,46 0,94 1,60 1,71 2,89 2,40 1,83 1,42 | 18 22 48 50 63 66 92 71 105 126 149 194 17 21 47 66 49 66 89 65 88 129 70 99 135 65 228 249 250 42 79 27 32 46 83 14 16 131 81 124 72 218 103 99 311 125 125 182 182 123 297 317 0,47 48 50 63 66 92 71 105 126 149 194 17 21 47 66 49 66 89 65 88 129 70 99 135 65 228 249 250 42 79 27 32 46 83 14 16 131 81 124 72 218 103 99 311 125 |
Ваш онлайн-ресурс для деревянных столбов
Изучены устойчивые альтернативы устойчивости к накладным расходам
Больше может не быть лучше — и не экологичнее — когда речь идет об увеличении размеров деревянных столбов для повышения отказоустойчивости подвесной системы.
В новом Техническом бюллетене «Устойчивая конструкция деревянных опор для подвесных систем » исследуются практические альтернативы более крупным опорам.
Коммунальные предприятия должны включать устойчивое лесоводство в усилия по обеспечению устойчивости и могут сделать это, используя более доступные классы опор с более близкими пролетами.
В 12-страничном бюллетене исследуется естественный рост деревьев и его важность для создания более крупных столбов, которые зачастую обходятся дороже из-за ограниченной доступности. Альтернативой указанию столбов большего размера является сближение столбов друг с другом, что повышает надежность, а также уравновешивает размеры столбов, доступных в современных возобновляемых лесах.
Предлагаются подробные примеры, показывающие, как выполнить требования NESC с более короткими пролетами, а также соображения по стоимости.
Взгляните на — эту экологически чистую альтернативу для обеспечения бесперебойной работы линий электропередач.

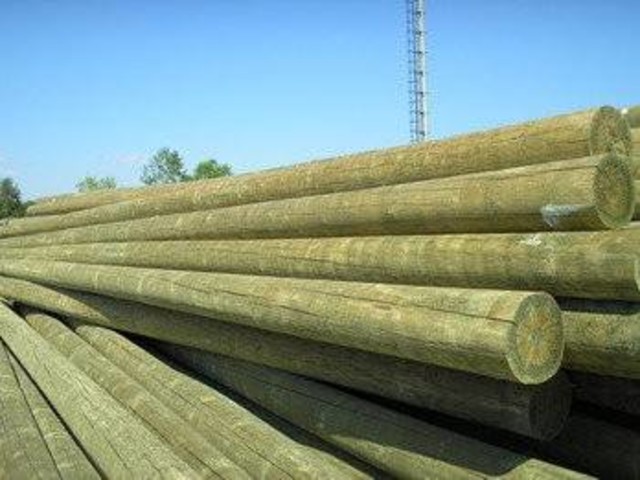

Ознакомьтесь с современными средствами защиты деревянных столбов
Ознакомьтесь с антисептиками для древесины, используемыми при обработке под давлением деревянных опор, в новом двухстраничном руководстве Pole Principles — консерванты для деревянных опор
В справочнике подробно описаны шесть консервантов, используемых в настоящее время для защиты деревянных опор от гниющих грибков и насекомых. Консерванты включают пентахлорфенол (пента), хромированный арсенат меди (CCA), нафтенат меди (CuN), 4,5-дихлор-2-N-октил-4-изотиазолин-3-он (DCOI), креозот и аммиачный арсенат меди и цинка. (АКЗА).
Для каждого консерванта перечислены виды, которые обычно лечат, и компании-производители консервантов, включая ссылки на веб-сайт производителя для получения дополнительной информации.
Обратите внимание на руководство по консервации опор.
Углеродный калькулятор выделяет деревянную опору, преимущества траверсы
Коммунальные предприятия, стремящиеся рассказать клиентам о своей приверженности защите окружающей среды, теперь имеют новый инструмент, который количественно оценивает экологические преимущества обработанных консервантом деревянных опор и траверс.
В Техническом бюллетене Расчет содержания углерода в деревянных опорах и траверсах подробно описывается, как рассчитать количество углерода, содержащегося в инвентарных запасах деревянных опор и траверс. В расчетах учитываются объем и масса древесины, а также масса углекислого газа, удаляемого из атмосферы при эксплуатации древесины.
Калькулятор деревянных опор и траверс доступен в онлайн-версии или в виде загружаемого калькулятора на базе Excel .Он рассчитывает объем и массу древесины, а также массу углекислого газа, удаленного из атмосферы, для инвентаризации деревянных опор и траверс.
Калькулятор позволяет коммунальным предприятиям определять количество углерода, содержащегося в их инвентаре полюсов и траверс. Количество опор инженерных сетей можно ввести, выбрав в раскрывающемся списке класс и длину на основе стандартных размеров опор ANSI. Данные траверсы вводятся по ее фактическим размерам.
Можно ввести до 30 различных размеров полюсов.
Калькулятор автоматически определяет общий объем и массу древесины, массу углерода в имперских и метрических тоннах и массу двуокиси углерода, удаленной при использовании древесины. Данные можно ввести в онлайн-калькулятор эквивалентов парниковых газов Агентства по охране окружающей среды , который может преобразовывать данные об углероде в реальные примеры экологических преимуществ, таких как количество миль, пройденных автомобилем, или количество баррелей потребляемой нефти.
Щелкните здесь , чтобы загрузить калькулятор и технический бюллетень.
Новая серия видеороликов объясняет национальные стандарты деревянных столбов
Подробный обзор национальных стандартов, регулирующих проектирование и использование деревянных опор, теперь доступен в виде специальной серии видеороликов, состоящей из трех частей.
Серия видеороликов National Wood Poles Standards представляет собой расширенную версию наиболее загружаемого технического документа на веб-сайте WoodPoles.
org . Комментарий предоставлен Нельсоном Бингелем, председателем комитета ASC O5 , который отвечает за стандарты полюсов.Бингел также возглавляет Национальный кодекс электробезопасности (NESC).
Каждое видео длится от 16 до 19 минут. В части 1 рассматриваются стандарты, регулирующие производство и использование деревянных опор, область применения этих стандартов, а также уникальные показатели прочности и нагрузки на деревянные опоры. В части 2 обсуждаются виды деревянных опор, приложенные нагрузки, окружности опор, а также напряжения на уровне земли и высоты. В части 3 рассматриваются NESC, классы конструкции, поперечная нагрузка и другие расчетные факторы.
Видео можно воспроизводить в окне предварительного просмотра на вашем компьютере. Есть также ссылки для просмотра видео на YouTube.
Нажмите кнопку воспроизведения , чтобы узнать больше о стандартах деревянных столбов.
Активизируйте работу с сообществом с помощью персонализированной книжки-раскраски
Коммунальные службы могут получить помощь в расширении своей деятельности по связям с общественностью и распространении важной информации о безопасности на воздушных линиях с помощью специальной недорогой индивидуальной книжки-раскраски.
16-страничная книга « Электричество от дерева ко мне » предназначена для детей от детского сада до начальной школы. В нем объясняется, как из экологически чистых и возобновляемых деревьев изготавливаются деревянные опоры электропередач, и приводятся важные указания по технике безопасности при работе с воздушными линиями, в том числе о том, что делать, если линии находятся на земле.
Книга разработана таким образом, чтобы на ней можно было разместить вспомогательную информацию на внутренней стороне обложки и на задней обложке. На страницах могут быть цветные изображения, такие как коммунальные услуги или логотип компании, поэтому их можно интегрировать в программы по работе с коммунальными службами.
Специализированные книжки-раскраски можно заказать примерно по 1 доллару за штуку за 1000 или более экземпляров. Количества 500 и 750 также доступны по сниженной цене.
Нажмите здесь , чтобы узнать больше о книжке-раскраске.
Подробно о преимуществах деревянных поперечин
Пока существуют деревянные шесты, существуют и деревянные траверсы. Часто упускаемые из виду преимущества деревянных траверс по сравнению с альтернативными материалами мы изложили в новой публикации «Деревянные траверсы: шесть упускаемых из виду преимуществ столетия эффективности» .
Технический лист на одной странице содержит обширную информацию о характеристиках деревянных поперечин, которые можно найти по всей Северной Америке. Деревянные траверсы являются жизненно важным компонентом, по которому проходят провода и другое оборудование для подачи электричества на континент.
Распространенные заблуждения, например, что деревянные траверсы тяжелее, исследуются в листе. В нем также отмечается, что альтернативные материалы часто в три-четыре раза дороже, чем древесина для перекладин, которые функционально эквивалентны.
Щелкните здесь , чтобы просмотреть публикацию о траверсе.
| Элементы | Консерванты | Город | Штат/пров. | Контактный телефон |
| А | ||||
| Эйс Поул Ко., ООО | ОСО, ОСО-СЕ | Уэйкросс | ГА | 912-449-4011 Факс 912-449-4025 |
| Компания Мередит Шнайдер, ООО | ОСО, ОСО-CE, DCOI, Пента | Истпойнт | ГА | 404-767-2623 Факс 404-207-1331 |
Апалачи Поул Ко. , Инк. | ОСО | Бристоль | FL | 850-643-2238 Факс 850-643-2179 |
| Б | ||||
| Болдуин Поул энд Пилинг Ко., ООО | ОСО, ОСО-СЕ, Пента | Залив Минетт | АЛ | 800-828-7934 Факс 251-937-1033 |
| Bell Lumber & Pole Canada, ULC | ОСО | Абботтсфорд | г. до н.э. | г. 651-633-4334 Факс 651-633-8852 |
| Bell Lumber & Pole Canada, ULC | ОСО | Россланд | г. до н.э. | г. 651-633-4334 Факс 651-633-8852 |
Bell Lumber & Pole Co. | Пента | Нью Брайтон | МН | 651-633-4334 Факс 651-633-8852 |
| Компания Bell Lumber & Pole | Пента | Сидней | СВ | 651-633-4334 Факс 651-633-8852 |
| Компания Bell Lumber & Pole | Пента | Конвей | ВА | 360-445-5565 800-610-2248 Факс 360-445-5513 |
| Бриджуэлл Ресурсиз, ООО | Пента | Тигард | ИЛИ | 800-435-3511 Факс 503-238-2671 |
| Brisco Wood Preservers Ltd. | ОСО | Сверстники | АБ | 780-693-2182 Факс 780-693-2469 |
Brisco Wood Preservers Ltd. | ОСО | Бриско | г. до н.э. | г. 780-693-2182 Факс 250-346-3218 |
| Браун Вуд Сохранение Ко., Инк. | ОСО, ОСО-СЕ, Пента | Луисвилл | KY | 800-537-1756 Факс 502-448-9944 |
| С | ||||
| Лесоматериалы Cahaba, обработанные под давлением Cahaba Timber Co. | CCA, CCA-CE, CuN, Creo, Penta | Бриерфилд | АЛ | 205-926-9888 Факс 205-926-7625 |
| Карпентер Полюс энд Пилинг Ко. | ОСО, ОСО-CE, Creo | Виггинс | МС | 601-928-7449 Факс 601-928-4604 |
| Д | ||||
| Декер Лейк Форест Продактс | ОСО | Озеро Бернс | г. до н.э. | г. 250-698-7304 Факс 250-698-7374 |
| Desoto Treated Materials, Inc. | ОСО, ОСО-CE | Виггинс | МС | 601-928-3921 Факс 601-928-5091 |
| Г | ||||
| Гудфеллоу Инк. | ОСО | Делсон | КУЭ | 450-635-6511 Факс 450-635-3729 |
| Н | ||||
| Хаксфорд Поул энд Тимбер Ко., ООО | ОСО, Пента | Хаксфорд | АЛ | 800-338-2674 Факс 251-294-5496 |
| К | ||||
| Коммунальные и промышленные товары Koppers Штаб-квартира по продажам | ОСО, ОСО-СЕ, Пента | Оранжбург | СК | 800-476-4401 803-543-7467 Факс 803-534-6328 |
| Коммунальные и промышленные товары Koppers | Пента | Вэнс | АЛ | 877-633-8608 205-633-8608 Факс 205-533-8604 |
| Компания Koppers Utility & Industrial Products Langdale Forest Products Co.  | ОСО | Вальдоста | ГА | 229-333-2500 Факс 229-333-2533 |
| Коммунальные и промышленные товары Koppers | ОСО, ОСО-СЕ, Пента | Видалия | ГА | 912-537-4188 |
| Коммунальные и промышленные товары Koppers | ОСО, ОСО-СЕ, Пента | Леланд | НЗ | 800-468-3132 910-371-3131 Факс 910-371-3137 |
| Коммунальные и промышленные товары Koppers | ОСО, ОСО-CE | Ютовилл | СК | 877-492-7728 Факс 803-492-7942 |
| Компания Koppers Utility & Industrial Products Texas Electric Cooperatives, Inc. | ОСА, Крео | Джаспер | ТХ | 409-384-4633 Факс 409-384-7463 |
| Коммунальные и промышленные товары Koppers | ОСО | Блэкстоун | ВА | 434-292-4375 Факс 434-292-1464 |
| Коммунальные и промышленные товары Koppers | ОСО | Ньюсомы | ВА | 757-654-9462 |
| М | ||||
Марвуд Лтд. | ОСО | Фредериктон | НБ | 506-459-7777 Факс 506-444-7136 |
| Марвуд Лтд. | ОСО | Летбридж | Нидерланды | 902-673-2508 Факс 902-673-2705 |
| Марвуд Лтд. | ОСО | Труро | НР | 902-673-2508 Факс 902-673-2705 |
| Мередит Поул и Тимбер Ко.. | ОСО, ОСО-CE, DCOI, Penta | Фицджеральд | ГА | 229-423-3079 Факс 229-424-0321 |
| О | ||||
| Компания Oeser | Пента | Беллингем | ВА | 360-734-1480 Факс 360-671-8785 |
| Ю | ||||
Стелла-Джонс Инк. — Корпоративный | ACZA, CCA, CuN, Creo, Penta | Такома | ВА | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | Пента | Карселэнд | АБ | 403-934-4660 Факс 403-934-5880 |
| Стелла-Джонс Инк. | ACZA, CCA, CuN, Creo | Рисон | АР | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | ACZA, CCA, CuN, Creo | Элой | АЗ | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | Пента | Галлоуэй | г. до н.э. | г. 250-429-3793 Факс 250-429-3931 |
Стелла-Джонс Инк. | ОСО, Пента | Нью-Вестминстер | г. до н.э. | г. 604-521-4385 Факс 604-526-8597 |
| Стелла-Джонс Инк. | ОСО, Пента | Принц Джордж | г. до н.э. | г. 250-561-1161 Факс 250-561-0903 |
| Стелла-Джонс Инк. | ОСО, ОСО-СЕ, Пента | Корделе | ГА | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | CCA, CCA-CE, CuN, Creo, Penta | Александрия | ЛА | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | ОСО, ОСО-СЕ, Крео, Пента | Конверс | ЛА | 800-426-8430 Факс 253-627-4188 |
Стелла-Джонс Инк. | ОСО | Неепава | МБ | 204-476-7700 Факс 204-476-2212 |
| Стелла-Джонс Инк. | Пента | Скуба | МС | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | ОСО, Пента | Труро | НР | 902-893-9456 Факс 902-893-3874 |
| Стелла-Джонс Инк. | ACZA, CCA, CuN, Creo, Penta | Серебряные пружины | НВ | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | ОСО | Гвельф | НА | 519-822-3901 Факс 519-822-5411 |
Стелла-Джонс Инк. | ACZA, CCA, CuN, Creo, Penta | Юджин | ИЛИ | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | ACZA, CCA, CuN, Creo, Penta | Шеридан | ИЛИ | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | ОСА, Крео | Делсон | КУЭ | 819-986-8998 Факс 819-986-9875 |
| Стелла-Джонс Инк. | ОСО | Гатино | КУЭ | 403-934-4660 Факс 403-934-5880 |
| Стелла-Джонс Инк. | ОСО | Ривьер-Руж | КУЭ | 819-275-2240 Факс 819-275-3362 |
Стелла-Джонс Инк. | ОСО, ОСО-СЕ, Крео, Пента | Уитмайр | СК | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | ОСО, ОСО-СЕ, Крео, Пента | Люфкин | ТХ | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | ОСО, ОСО-CE | Варшава | ВА | 800-426-8430 Факс 253-627-4188 |
| Стелла-Джонс Инк. | ACZA, CCA, CuN, Creo, Penta | Арлингтон | ВА | 800-426-8430 Факс 253-627-4188 |
| Т | ||||
| Томассон Ко. | ACZA, CCA, CCA-CE, CuN, Creo, Penta | Филадельфия | МС | 800-647-6260 601-656-4177 |
Т. Р. Миллер Милл Ко., Инк. | ОСО, ОСО-СЕ, Пента | Брютон | АЛ | 800-633-6740 (США) 800-672-1614 (Алфавит) Факс 251-867-2579 |
| Трансканадские лесные товары | ОСО, ОСО-CE | Генривилль | КУЭ | 450-515-7623 Факс 450-515-7624 |
| В | ||||
| Консерванты для дерева Vermette | Пента | Ель домашняя | СК | 306-764-4054 306-922-4044 |
| Вт | ||||
Уикс Форест Продактс, Инк. | Крео, ОСО, CuN, пента | Озеро Освего | ИЛИ | 503-819-6400 |
| Уильям К. Мередит Ко., Инк. | ОСО, ОСО-CE, DCOI, Penta | Ист-Пойнт | ГА | 800-849-4899 404-767-2621 Факс 404-761-2972 |
Почему ломаются деревянные столбы?
Частичная защита с помощью жидкого консерванта для древесины, нанесенного на опору в цикле вакуум/давление, является традиционным методом задержки начала гниения древесины и разрушения опоры.Чтобы быть эффективным, процесс обработки консервантом должен тщательно контролироваться, чтобы обеспечить правильную концентрацию консерванта (%), уровень удерживания (кг/м³ или PCF) и глубину проникновения (мм или дюймы). Для достижения наилучших результатов шест высушивают до оптимального содержания влаги перед консервирующей обработкой.
Современные методы сушки и использование автоматических установок для обработки давлением при правильном использовании обеспечивают стабильную и качественную защиту от гниения.
Обработка древесины консервантом обеспечивает превосходную защиту над землей и глубже в земле, где условия для гниения далеки от идеальных.Именно на механически критическом участке линии заземления столба возникают проблемы с гниением и разрушением древесины.
В этот момент воздействие более высоких температур, кислорода и влаги может ускорить окисление консерванта для древесины. В то же время погодные изменения вызывают регулярные циклы увлажнения и высыхания, что приводит к постепенной миграции консерванта древесины из столба в почву. Общее воздействие заключается в потере токсичности для грибковых организмов с течением времени.
Консерванты для древесины бывают 2 типов:
- Водоотталкивающие консерванты, такие как креозот, медь в масле и пентахлорфенол
- Неводоотталкивающие консерванты для древесины
Водоотталкивающие продукты сочетают биоциды с природными водоотталкивающими свойствами в случае креозота или добавлением масел, таких как масло AWPA P9a, для создания водоотталкивающих свойств при использовании в сочетании с биоцидами, такими как пентахлорфенол или медь.
Масла не «прикрепляются» к древесине и сами по себе обеспечивают ограниченное продление срока службы, поскольку они не являются биоцидами. Они продлевают срок службы, создавая частичный барьер для проникновения влаги из земли*.
С течением времени масло/консерванты теряются в результате миграции в почву. Этот эффект наиболее заметен на земной части полюса, где климатические циклы увлажнения и высыхания в сочетании с идеальными условиями для окисления могут со временем усугубить эту потерю эффективности.
В марте 2021 года в Европе проводится пересмотр лицензии на дальнейшее использование креозота в качестве консерванта для древесины. Поскольку Франция недавно запретила использование креозота, а Европейское химическое агентство (ECHA) недавно классифицировало креозот как канцероген, только 6 Европейские страны, в настоящее время использующие креозот в больших количествах, выглядят все более маловероятными, если лицензия на использование креозота будет продлена.
Неводоотталкивающие консерванты для древесины на основе солей меди на водной основе широко используются в Европе в качестве более экологически приемлемой альтернативы креозоту с 2005 г.
Эти консерванты для древесины имеют пеструю историю с сообщениями о ранних отказах столба, но использование дополнительных биоцидов для решения проблемы грибков, устойчивых к меди, и использование фиксаторов, наряду с улучшенными стандартами обработки и более высокими уровнями удерживания, увеличили срок службы столба для более новых версий. этого консерванта.Многие из клиентов коммунальных служб, с которыми мы общались и которые использовали эти консерванты с 2005 года, говорят нам, что они ожидают от 15 до 20 лет срока службы столбов с последними версиями, хотя в действительности может быть достигнут более длительный срок службы.
Для всех коммунальных служб неустанное внимание уделяется снижению затрат, повышению безопасности и надежности сети. Даже если столбы обработаны креозотом со сроком службы 40 лет, для большинства коммунальных служб замена деревянных столбов является одной из самых больших эксплуатационных затрат. В Северном полушарии замена опоры распределения электроэнергии обычно стоит около 2500 евро/долларов/фунтов стерлингов, и вскоре это складывается с типичной стоимостью около 25 миллионов евро/долларов/фунтов стерлингов за замену 10 000 опор в год.
Чтобы попытаться решить проблему растущей стоимости замены опор в Европе и соответствовать сроку службы креозота, производители консервантов недавно выпустили новые продукты, в которых используется комбинация консервантов для древесины на основе меди и водоотталкивающего масла. Эта комбинация, несомненно, должна обеспечить более длительный срок службы полюса, чем один только консервант меди на водной основе, но насколько дольше, в настоящее время неизвестно. Именно это неизвестное вызывает беспокойство у многих коммунальных служб, с которыми мы общаемся, особенно у тех, у кого в прошлом были проблемы с обрывом опоры.Фактор обратной связи указывает на значительно более высокие затраты на эту обработку, и многие коммунальные предприятия, с которыми мы общались, в настоящее время рассматривают доступные им варианты, включая использование альтернативных материалов опор, таких как сталь, композит или бетон, а также системы частичного и полного барьера.
Примером этого является недавнее решение компании France Telecom (Orange) использовать опоры из оцинкованной стали вместо обработанных деревянных опор во Франции, несмотря на то, что это увеличивает выбросы CO2 примерно на 220 000 тонн в год.
Это плохо для окружающей среды и является серьезным ударом по производителям деревянных опор, лесному сектору и производителям консервантов, потеря продаж составляет около 220 000 опор в год.
* Полные отчеты доступны по запросу
| Прокачка | Утечка масла и консерванта из стойки после обработки. |
| Бултонизация: | Сушка нагреванием в неводном растворе под вакуумом. |
| Чек: | Продольное расслоение древесины, которое обычно проходит через годичные кольца прироста и возникает в результате сокращения окружности шеста во время выдержки. |
| Класс: | Относительно диаметра стойки. |
| Прессованная древесина: | Аномальная древесина, образующаяся на нижней стороне ветвей и наклонных стволах хвойных (хвойных) деревьев.Сжатая древесина определяется относительно широкими годичными кольцами, обычно эксцентричными, относительно большим количеством летней древесины, иногда превышающей 50 процентов ширины годичных колец, в которых она встречается, и отсутствием разграничения между яровой и летней древесиной в одном и том же годовом листе. кольца. Сжатая древесина по сравнению с обычной древесиной чрезмерно сжимается в длину. |
| Кривошип: | Отклонения от прямолинейности.(См. рис. 1) |
| Распад: | Зарождение: Ранняя стадия гниения, которая не зашла достаточно далеко, чтобы смягчить или иным образом ощутимо ухудшить твердость древесины. Продвинутый: Старая стадия гниения, на которой разрушение легко распознать, потому что древесина стала рыхлой, мягкой и губчатой, жилистой, ямчатой, рассыпчатой или, если жерди не хранятся или не сплавляются в воде, она находится в сыром состоянии.Часто заметно заметное обесцвечивание или обесцвечивание гнилой древесины. |
| Лицо столба: | Вогнутая сторона наибольшей кривизны в полюсах с стреловидностью в одной плоскости и одном направлении или сторона наибольшей кривизны между линией земли и вершиной в полюсах, имеющих обратную или двойную стреловидность. |
| Доставка: | Столбы могут быть доставлены несколькими способами, в том числе: по железной дороге, бортовым грузовиком, грузовиком с бортовой платформой и саморазгружающимся грузовиком. (Подробнее) |
| Каркас: | Отверстия и усиления (плоские поверхности) делаются в верхней части стоек перед обработкой, чтобы облегчить крепление поперечин и другого оборудования. |
| Наземный участок: | Та часть опоры, которая находится на расстоянии 1 фута выше и 2 футов ниже линии земли, как указано в таблицах размеров опор (см. рис. 1). |
| Сердцевина (сердцевина): | Внутреннее ядро деревянистого стебля, полностью состоящее из неживых клеток и обычно отличающееся от внешнего покровного слоя (заболони) более темным цветом.Сердцевина и заболонь сопоставимы по прочности. |
| Улучшения проникновения: | Дугласова пихта и западный кедр являются более труднопроницаемыми породами для проникновения консерванта, чем сосна, поэтому для обеспечения адекватного проникновения применяются различные методы. Используемые методы известны как надрезание и сверление (сверление) . (Подробнее) |
| Сердцевина: | Небольшой керн в структурном центре бревна. |
| Дефекты опор: | Поскольку деревянные столбы являются натуральным продуктом, они неоднородны по форме. Ниже приведен неполный список дефектов, которые часто встречаются в опорах. Если дефект достаточно серьезный, он может сделать веху непригодной для использования: Check, Split, Scar, Shake, Crook/Sweep. |
| Консерванты: | McFarland Cascade обрабатывает столбы электропередач пентахлорфенолом , креозотом или хромированным арсенатом меди (CCA) .(Подробнее) |
| Обработка давлением: | Обработка опор в герметичном баллоне под давлением с использованием процесса с пустой ячейкой или с полной ячейкой . |
| Скорость роста: | Ежегодный прирост деревьев, выраженный в количестве годичных колец на дюйм. |
| Морилка: | Изменение цвета заболони, вызванное действием некоторых плесеней и грибков, не сопровождающееся размягчением или другим разрушением древесины. |
| Заболонь: | Живая древесина бледного цвета у внешней стороны бревна. В большинстве случаев заболонь более подвержена гниению, чем сердцевина. |
| Шрам: | Углубление на поверхности стержня в результате ранения, при заживлении которого не восстановилось нормальное поперечное сечение стержня. |
| Приправа: | Удаление воды из древесных волокон естественной сушкой на воздухе, сушкой в печи или бултонизацией.(Подробнее) |
| Встряхнуть: | Разделение вдоль зерна, большая часть которого приходится на между кольцами годового прироста. |
| Размер: | Длина столбов измеряется с шагом в пять футов. Стандартные диаметры (классы) столбов были установлены Американским национальным институтом стандартов (ANSI) на основе минимальных диаметров по видам наверху и в шести футах от конца столба.Таблицы классов ANSI гарантируют, что столбы одного и того же класса разных пород имеют схожие прочностные характеристики. |
| Виды | McFarland Cascade поставляет четыре вида деревьев для столбов, которые мы считаем лучшими: прибрежная дугласова пихта, сосна лесная, южная желтая сосна и западный кедр . (Подробнее) |
| Технические характеристики: | Хотя большинство крупных коммунальных предприятий имеют инженерные отделы или отделы стандартов и разрабатывают свои собственные спецификации, предприятия по обработке деревянных столбов признают в качестве минимума следующие стандарты: Для необработанной древесины: Американский национальный институт стандартов (ANSI 05. 1) Для обработанной древесины: Американская ассоциация консерваторов древесины (AWPA). Другие часто упоминаемые стандарты включают: Спецификацию системы коммунальных услуг в сельской местности 1728 Федеральная спецификация TTW-572 Спецификация ASTM D4064-8 (сваи) Спецификация Electric Company of New England (ECNE) Канадская ассоциация стандартов ( ЦСА) |
| Спиральное зерно: | Текстура древесины, в которой волокна огибают ствол дерева по спирали, а не по вертикали. |
| Сплит: | Продольное разделение древесины, полностью проходящее через изделие от одной поверхности к другой. |
| Развертка: | Отклонение стойки от прямолинейности. (См. рис. 1) |
| Термическая обработка: | Способ обработки опор с использованием двух последовательных обработок (или ванн) консервантом на масляной основе |
| Сквозная проверка: | Чек, проходящий от одной поверхности через деталь к противоположной поверхности или к соседней поверхности. |
Обычно сопровождается легким обесцвечиванием или обесцвечиванием древесины.Жизнь телефонного столба начинается с очень высокого прямого дерева
Кен Бейкер, доктор философии. | Обозреватель

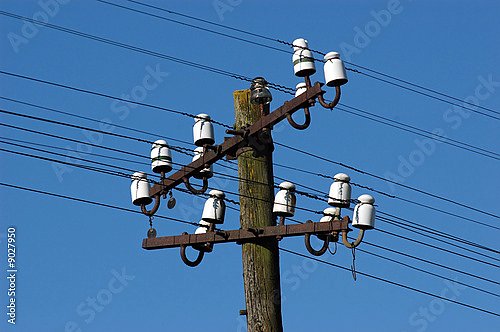

…Наши глаза, очистившиеся от веры, недоверчиво поднимают свои страшные короны из болтов, ферм, распорок, гаек, изоляторов и других ракушек, из которых состоят эти обветренные корки из электрических обломков — каждая голова Горгоны, который, схваченный правильно, мог оглушить нас до камня.
Но они наши. Мы сделали их. Посмотрите здесь, где шипы лайнменов зашероховали вторую кору на лысом стволе. И эти шипы были вбиты вбок через промежутки, удобные для человеческих ног…
Непростительно, но я пробрался в стихотворение Джона Апдайка 1963 года «Телефонные столбы», ущипнул несколько его грубо высеченных строк и превратил их в прозу, лишенную их ключевой структуры и интонации. Тем не менее, они все еще дают нам паузу. Ибо мы живем среди леса, приспособленного к нашим собственным требованиям, и мы редко задумываемся ни о лесе, ни о деревьях.

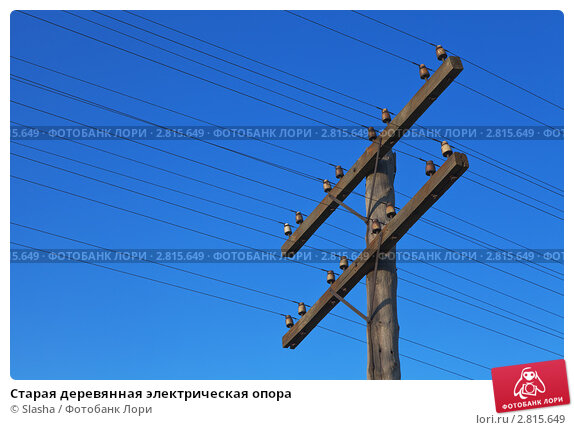

Я всегда называл их телефонными столбами, хотя, вероятно, более подходящим термином является «столбы коммунальных сетей», тем более что наши вездесущие сотовые телефоны привели к тому, что многие отказались от стационарной связи. (В связи с чем возникает вопрос, а как насчет всех этих миллионов миль телефонных линий, подвешенных там? Они просто болтаются без дела или, возможно, их переделывают? Кто-нибудь знает?)
Фрэнсис Роберт, изобретатель первого работающего электрического телеграфа, ему также приписывают установку первых столбов в 1816 году, подвешивающих восемь миль кабеля в западном Лондоне.
В 1843 году Конгресс выделил 30 000 долларов Сэмюэлю Морзе (известному азбукой Морзе) на строительство первой в США телеграфной линии, протянувшейся на 38 миль от Вашингтона до Балтимора. За семь лет более 12 000 миль телеграфных столбов усеяли американский пейзаж.
Типичный столб имеет длину около 40 футов, из которых 6 футов зарыты в землю. В городских условиях они обычно располагаются на расстоянии около 125 футов друг от друга, в то время как в сельской местности расстояние составляет около 300 футов. (Расстояния и высота вехи сильно различаются в зависимости от местности и потребностей в клиренсе.)
По экономическим причинам многие столбы электропередач предназначены для проведения различных линий электропередач и связи. На вершине типичного столба совместного пользования находятся высоковольтные подлинии электропередач, по которым мощность передается от региональных подстанций к местным подстанциям. Под ними находятся распределительные линии более низкого напряжения, по которым мощность передается от местной подстанции к сервисным узлам, питающим отдельных потребителей.
Кабели связи (для телефонов, кабельного телевидения и компьютерных сетей), при их наличии, отделяются от нижних линий электропередач «зоной безопасности работников связи».«И многие столбы также просят поддерживать уличные фонари, светофоры и рождественские украшения. Совместное использование действительно.
В Северной Америке эксплуатируется около 130 миллионов деревянных опор. В США Американский национальный институт стандартов (ANSI) установил стандарты для их производства, размеров, качества изготовления, сохранения, маркировки, обращения, хранения и проверки.
Большинство опор изготавливается из южной желтой сосны, дугласовой пихты или западного красного кедра, хотя также используются и другие хвойные породы.По данным Североамериканского совета по деревянным столбам, только 7 процентов деревьев на типичной плантации будут иметь длину, прямолинейность, конусность и другие характеристики, необходимые для столба электропередач.

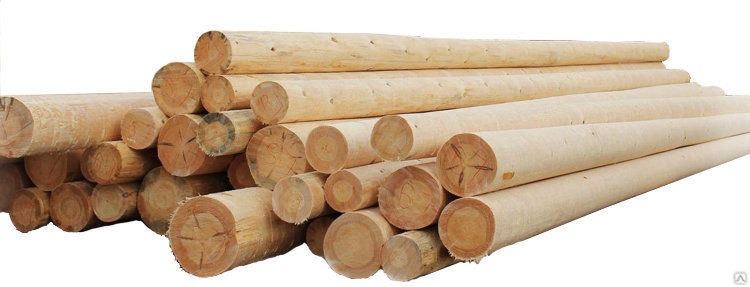

После заготовки и транспортировки на лесопилку ствол окорывается, придается максимально прямая форма и классифицируется в соответствии со стандартами ANSI.
Отверстия просверливаются, чтобы можно было прикрепить оборудование и обеспечить доступ консервантов к внутренней части столба.Затем их приправляют воздушной и печной сушкой или пропаривают в длинных цилиндрах под давлением, называемых ретортами.
Без последнего этапа обработки консервантами полюсу повезло бы продержаться пять лет под натиском армии разлагателей. Даже с учетом консервации срок полезного использования опоры составляет в среднем около 70 лет. (Одной из самых больших угроз для долговечности шеста является повреждение дятлом, которое открывает его внутреннюю часть для насекомых и грибковых захватчиков.)
Обычно один из пяти консервантов, одобренных EPA, закачивается в длинную реторту, содержащую тележку, поддерживающую пару десятков шестов. .Консерванты вводятся в клетки древесины под высоким давлением в течение периода времени, который варьируется в зависимости от размера столба, породы дерева и типа консерванта. Весь процесс от выбора дерева до сохранения прекрасно проиллюстрирован в пятиминутном видео на YouTube (youtube.
com/watch?v=-R7HckUilVA).

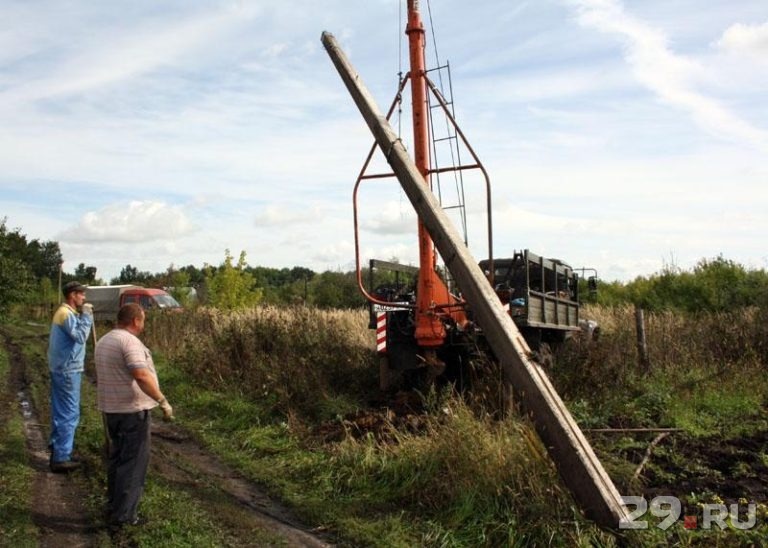

Втыкание столба в землю так, чтобы он оставался на месте, — само по себе искусство. Если вам интересно, особенно если вы увлекаетесь крутыми грузовиками и инструментами, посмотрите это 14-минутное обучающее видео по установке шеста.
Вещи несколько изменились с тех пор, как Апдайк наблюдал, как линейный рабочий из Ипсвича карабкается на телефонный столб со всеми своими инструментами, свисающими с пояса. Сегодня доступ к большинству столбов осуществляется автоковшами. Возможно, менее мачо, чем в шипах, но все же довольно круто.
Кен Бейкер — бывший профессор биологии и экологических исследований. Если у вас есть тема естествознания, которую вы бы хотели, чтобы доктор Бейкер рассмотрел для предстоящей колонки, пришлите свою идею по адресу fre-newsdesk@gannett.ком.
Автоматическое обнаружение внутреннего распада в деревянных опорах
Коммунальные предприятия должны регулярно контролировать состояние деревянных опор и точно прогнозировать их будущее состояние, чтобы обеспечить бесперебойную и безопасную работу своей распределительной системы.
В этом документе рассматриваются современные методы и приемы, используемые при обслуживании деревянных столбов по всему миру, и представлен анализ тех же моментов с учетом необходимости автоматизации испытаний деревянных столбов для обеспечения стандартизированных результатов.
Введение
Текущий рынок опор для линий электропередач в основном зависит от древесины. Деревянные опоры популярны и широко используются для прокладки линий электропередач и телефонных линий во всем мире из-за их высокой прочности на единицу веса, низких затрат на установку и обслуживание, а также отличной долговечности при правильной обработке антисептиками для древесины. Увеличение спроса на энергию и расширение существующих сетей электроснабжения являются основными факторами возможностей роста этого рынка.В целом сегмент передачи и распределения электроэнергии является крупнейшим потребителем опор ЛЭП[1].
Чаще всего для изготовления столбов используется сосна обыкновенная (Pinus sylvestris), но также используются и другие породы, такие как сосна обыкновенная, красный кедр западный и пихта Дугласа.
Древесина является природным биологическим материалом и, к сожалению, подвержена поражению грибками и насекомыми. Распад древесины обычно происходит, когда содержание влаги в ней превышает точку насыщения волокна. Внешняя поверхность шеста, хотя обычно обрабатывается CCA (хромированный арсенат меди), креозотом или другими консервантами для древесины для защиты от грибков и насекомых, все же может быть поражена грибками.Внутренние части жерди могут поражаться грибами-базидиомицетами, попадающими в древесину в процессе сушки через глубокие чеки и трещины или через сучки, образующиеся на ветвях. В конечном итоге выход из строя деревянных опор неизбежен, как только они теряют свою конструктивную прочность из-за гниения [5].
Осмотр и обработка деревянных опор необходимы для определения прочности и пригодности опоры к эксплуатации. Чрезвычайно важно определить износ и деградацию опор линий электропередач и предсказать следующий отказ, чтобы предотвратить его или уменьшить его влияние с помощью технического обслуживания или плана действий в чрезвычайных ситуациях.
Замена опоры ЛЭП может быть дорогостоящей, поэтому необходимо определить, какие опоры исправны, какие имеют некоторый износ, но могут прослужить некоторое время (это нужно прогнозировать), а какие требуют немедленной замены. Другими словами, эффективная программа проверки опор обеспечивает баланс между точной идентификацией опор, которые подвергают риску как надежность системы, так и человеческую жизнь, при минимизации количества подлежащих замене опор. Однако из-за сложного сочетания переменных (т.е. порода дерева, методы и материал консервации, почвенные и климатические условия, насекомые и механические повреждения, обращение с отходами, методология проверки и человеческий фактор), не существует безотказного метода проверки, который может гарантировать состояние стоящего деревянного столба на 100 процентов. точность [2].
Современные методы и приемы
Три преобладающих метода, используемых для осмотра деревянных опор, — это визуальный, звуковой и сверлильный осмотр [3].
Визуальный осмотр подходит для выявления грубых дефектов, видимых над уровнем земли.В настоящее время многие проверки опор линий электропередач для измерения гниения или прочности выполняются невооруженным глазом, просто присмотревшись. Есть ли видимая гниль или гниль в древесине? Имеются ли трещины, дыры, следы ожогов или другие дефекты конструкции? Эти факторы могут существенно повлиять на способность опоры электропередач выдерживать нагрузку.
Осмотр на основе звука — еще один метод, который использовался из поколения в поколение: опытные инспекторы столбов стучат молотком по деревянным столбам через определенные промежутки времени вдоль столба, а также по его прослушивается хорошо или плохо, в зависимости от их слуха и опыта.Прочная и твердая древесина будет производить чистый и резонирующий звук. В местах, где может быть гниль или гниение, древесина будет издавать глухой стук. Однако этот метод ограничен довольно ограниченным диапазоном частот, воспринимаемых человеческим ухом, верхняя граница которого составляет около 20 кГц.
При обнаружении точек возможного разрушения инспектор просверливает их дрелью. Это позволяет им измерять уровень распада внутри полюса. Осмотр опилок, выходящих из скважины, покажет наличие гниения или наличие в шесте мягкой, губчатой или рыхлой древесины.Если долото входит быстро без сопротивления, это означает, что в отверстии имеется карман распада или пустота [4].
Эти и другие подобные методы проверки опор на распад могут не давать точных результатов. Исследования показали, что большое количество опор заменяется без необходимости, и значительное количество опор продолжает неожиданно выходить из строя во время эксплуатации, нанося ущерб имуществу и человеческим жизням. Следовательно, некоторые полу- и / или неразрушающие методы также используются для определения внутренних дефектов опор.Были предприняты многочисленные попытки минимально инвазивным способом обнаружить внутреннюю гниль в деревянных опорах. Ниже вы найдете популярные техники.
Резистограф
Приводимая в действие бурильным двигателем, длинная и тонкая игла вставляется в деревянный столб для определения его плотности, часто с целью выявления областей некачественной структурной целостности, таких как разрушение.
Изменения сопротивления крутящему моменту записывают стилусом на миллиметровой бумаге. Более новые модели могут записывать информацию в цифровом виде.Проверка резистографом каждой стойки проводится на уровне груди и под землей с использованием 45-градусного адаптера (например, прибора IML-RESI F-300). Изменения сопротивления приводят к увеличению и уменьшению крутящего момента, прикладываемого к валу сверла (рис. (1)). Столбы не повреждаются, потому что отверстие само закрывается благодаря специальному углу сверления, который был настроен для сверла. Кроме того, с помощью 45-градусного адаптера можно обследовать опору электропередач ниже уровня земли (Рисунок (2)).
Оценка эффективности ремонта деревянных столбов с использованием стеклопластика с учетом влияния изменения климата на разрушение и риск ураганов
https://doi.org/10.1016/j.accre.2020.10.001Получить права и содержание системы уязвимы для сбоев из-за суровых погодных явлений, особенно ураганов. Ожидается, что такая уязвимость со временем будет возрастать из-за воздействия изменения климата на ураганы и разрушения деревянных столбов, поддерживающих линии распределения.
В этом исследовании исследуется эффективность использования рукава из армированного волокном полимера (FRP) для армирования деревянных опор, подверженных опасности гниения и урагана, для восстановления их утраченной прочности и продления их эффективного срока службы. Также рассматривается потенциальное влияние изменения климата на скорость разрушения полюса, а также на интенсивность и частоту ураганов. Также определено оптимальное время ремонта ФРП исходя из конструктивной надежности опор. Для оценки и сравнения результатов выбраны три места с разным климатом: Майами, Чарльстон и Нью-Йорк.Результаты показывают, что во всех трех местах применение рукава из стеклопластика может более чем удвоить срок службы столба в зависимости от времени ремонта. Результаты также показывают, что изменение климата значительно увеличивает уязвимость полюса. Вероятность выхода из строя опоры в конце 21 века при сценарии выбросов RCP8.5 в Майами, Чарльстоне и Нью-Йорке увеличится примерно на 30%, 70% и 73% соответственно по сравнению со сценарием без изменения климата.
сценарий. Если предполагается, что изменение климата влияет только на распад полюса, т.е.т. е. без изменения интенсивности ураганной опасности, соответствующее увеличение вероятности отказа составляет 5%, 22% и 20% в Майами, Чарльстоне и Нью-Йорке соответственно. Это означает, что большая часть воздействия изменения климата на риск обрушения опор связана с увеличением интенсивности ураганов. Установлено, что влияние изменения климата на разложение сравнительно невелико. Он увеличивается со временем, поскольку к концу 21 века колебания температуры и осадков становятся более заметными. Результаты оптимизации показывают, что оптимальное время ремонта FRP зависит от того, как FRP влияет на скорость распада полюса.Если FRP может значительно замедлить скорость гниения древесины, оптимальное время ремонта – начало жизненного цикла столба. Если FRP не влияет на скорость гниения древесины, столб лучше отремонтировать после того, как произошло значительное гниение.Ключевые слова
Деревянные столбы
Ремонт стеклопластика
Ураган
Гниль
Адаптация к изменению климата
