Ветровая (торцевая) планка для профнастила: как крепить

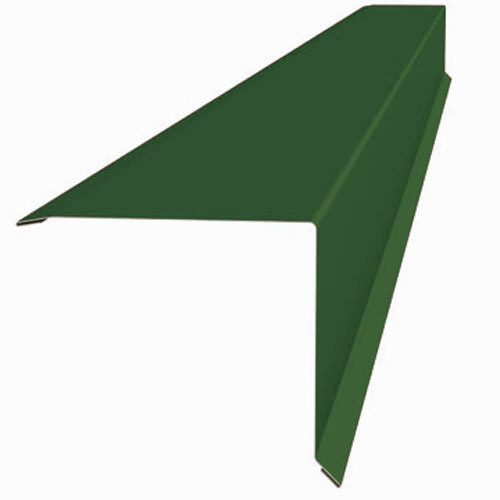

Фронтальная, торцевая, ветровая – это все названия одной детали при устройстве скатной кровли с покрытием из профнастила. Ее установка проходит на завершающем этапе монтажа кровельного покрытия. Ветровая планка для профнастила не только декоративный элемент кровли, у нее есть масса других функциональных обязанностей.

Назначение

Торцевая планка, несомненно, придает кровле завершенный вид, но намного важнее ее защитная функция. Она оберегает крышу от многих напастей:

1. Попадание атмосферных осадков в подкровельное пространство, что приводит к намоканию древесины и утеплителя.
2. Порывы сильного ветра, загоняющие под профнастил мусор, снег. Боковой ветер изменяет температурный и влажностный режим внутри чердачного помещения.
3. Проникновение под покрытие птиц и мелких животных. Они портят кровельные материалы, провоцируют возникновение неприятного запаха, увеличивают вероятность заражения микробами и грибками.
4. Сильный ветер может и вовсе оторвать листы профнастила.

Поэтому и названий у нее много: фронтальная планка подчеркивает внешний облик, ветровая защищает от ветра, торцевая обозначает края покрытия.

Конструктивные особенности

Как правило, ветровая планка изготавливается из того же материала, что и профилированный настил. Производители профнастила предлагают при заказе материалов сразу же приобрести завершающие детали (доборные элементы). Они имеют гнутую форму и окрашены в тон кровельного покрытия. Торцевая планка изготавливается из оцинкованного металла с окрашивающим покрытием. В качестве красящего слоя применяются такие виды покрытия:

• Полиэстер (на основе органических полимерных веществ).
• Пурал (на полиуретановой основе с полиамидом).
• Пластизол (ПВХ и пластификаторы).
• Лакокрасочные.
• PVDF (фторсодержащие полимеры).

У цветного покрытия существуют защитные функции, оно повышает стойкость к воздействию таких факторов, как атмосферные осадки, агрессивная экология, УФ излучение. Предлагаемые размеры фронтальной планки: длина 2–2,5 м, ширина 250, 312 мм, толщина 0,5–0,55 мм. Форма детали может быть прямой или фигурной. Для придания жесткости детали края имеют двойной подгиб. Толщина торцевой планки может иметь разные размеры — от 0,4 до 1 мм. Но толщина в 0,5–0,55 мм является наиболее подходящей, так как деталь получается достаточно прочной и при необходимости легко изгибается.

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

3. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
4. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:

• универсальный самоклеящийся;
• универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.

3. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

Ветровая планка для профнастила. Особенности монтажа и основное предназначение

Устройство металлической кровли требует использовать ветровые планки для профнастила. Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?

Для чего нужна ветровая планка?

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

• Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
• Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
• Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Использование ветровой планки является обязательным для обустройства любой кровли.

Согласно своему назначению она делится на несколько разновидностей.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

• Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
• Карнизная. Устанавливается на краях ската крыши, перед водостоками
• Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

• Изделие выпускается стандартной полной длиной 2 м.
  Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
• Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Крепление ветровой планки профнастила

С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

Схема крепления ветровой планки

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

• Узкая торцевая прямая 140-160 руб
• Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Видео об изготовлении ветровой планки для профнастила

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

Ветровая планка для профнастила — функции, установка

При устройстве крыш из профнастила огромную роль играют так называемые доборные элементы, занимающие в общей площади крыши мизерно малое место (до 3% в самых сложных крышах). Но от них в значительной степени зависит срок службы кровли в целом.

Понятно, что не все из представленных на фото доборных профилей влияют на срок службы крыши, но рассматриваемые в этой статье карнизная и ветровая планки, наряду с коньковой, – основные доборные элементы любой крыши из профнастила.

Почему именно эти? Да потому что большинство кровель из профметалла имеют самую простую конфигурацию, т. к. использование его для сложных ломаных крыш, с учетом большого в этих случаях отхода, как минимум нерентабельно, а учитывая все составляющие характеристик и стоимости того или иного вида покрытий, — малооправданным. Конечно, бывают исключения, но они скорее только подтверждают правило.

Функции ветровой и карнизной планок, материалы

Все крыши, в большинстве случаев, по контуру обшиваются лобовой и торцевой досками. Это делается как для формирования единого кровельного пирога, так и для предотвращения попадания влаги под финишное покрытие крыши, задувания ветра, способного при больших порывах оторвать его от обрешетки, и даже препятствования гнездованию птиц и заселению подкровельного пространства животными типа куниц.
Ветровая и карнизная планка, в свою очередь, защищают эти доски от затекания влаги под них и отвод воды на их поверхности, чем радикально увеличивают срок службы. Иногда вместе с ветровой и карнизной ставят также так называемую лобовую планку, чтобы доска была полностью защищена металлом.

Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше. Карнизная и ветровая планки имеют слегка отличную друг от друга конфигурацию, но выполняются, как правило, из того же материала, что и настил кровли. Большинство производителей изначально имеют в ассортименте своей продукции стандартные доборные элементы, во всяком случае, к основным цветам кровельных профлистов. Или, если вы выберете нестандартный цвет, они смогут изготовить их вам под заказ. То же касается и случаев с нестандартными размерами этих планок.
Также большинство крупных строительных магазинов торгуют гнутым металлическим профилем основной цветовой гаммы, который может быть использован в качестве ветровой и карнизной планок.

Большинство видов профнастила для крыш и доборных элементов для них изготавливают из оцинкованного металла и покрывают полиэстеровым или пластизолевым покрытием. Иногда с добавлением базальтовой крошки или каменной присыпки.

Монтаж карнизной планки

Монтаж карнизной планки в большинстве случаев производится после установки отливной системы, если она предусмотрена и до монтажа кровельного материала. Это делается в такой последовательности потому, что в идеале нижний край карнизной планки должен прижиматься к внутренней поверхности желоба отливной системы. Если это не так, то в ряде случаев ставят отдельный капельник, верхний край которого должен перекрываться карнизной планкой. Стандартные же размеры карнизной планки 100 х 69 х 2000 мм не всегда подходят для решения этой задачи, поэтому часто ее изготавливают по индивидуальным размерам.
Обязательная при металлической кровле пленка гидробарьера на крайней доске, к которой крепится карнизная планка, выводится из-под обрешетки и укладывается поверх планки. Таким образом, сконденсировавшаяся под поверхностью профнастила влага по карнизной планке стечет прямиком в желоб отливной системы, или сорвется с капельника при ее отсутствии и гарантированно не попадет на деревянные конструкции крыши.

Крепить карнизную планку следует либо гвоздями, либо саморезами с конусообразной головкой, притапливая их, чтобы верхний край был заподлицо с металлом планки. Нахлест при стыковке двух элементов делать не менее 50 мм.

Установка ветровой планки для профнастила

Ветровая планка монтируется на крыше одной из последних. Позже нее устанавливаются только коньковые профили. Планка должна обязательно полностью перекрывать две волны профиля покрытия крыши и либо полностью закрывать торцевую доску, либо иметь на нижней кромке капинос для отвода воды от поверхности доски. Ее стандартные размеры имеют длину 2000 мм, а размеры верхней полки могут быть 135 или 145 мм, в зависимости от профиля кровельного листа и торцевую полку от 800 до 100 мм с капиносом 15 – 20 мм. Верхняя полочка также может иметь небольшой загиб 15 – 20 мм с завальцовкой.

Элемент не сложен в изготовлении и может быть выгнут практически на любом листогибе, там же где гнут отливы, адреса вам подскажут в любой фирме, занимающейся установкой окон.
Крепление планки производится в двух плоскостях теми же саморезами с резиновой (а лучше – полиуретановой) шайбой, что использовались при монтаже всей кровли с шагом 300 – 500 мм. В плоскости крыши планка прикручивается через вторую от края волну. К торцевой доске желательно крепить по центральной линии примыкающей к ней полки, хотя последнее – чисто из эстетических соображений. Нахлест двух элементов нужно также делать не менее 50 мм, причем обязательно, чтобы находящийся выше элемент накрывал расположенный ниже. Установка крепежа в месте стыка через два металла – желательна. Верхний стык торцевых планок двускатной крыши накрывается коньковым элементом. Иногда для большей герметичности стыка используют двусторонний скотч или другие уплотнительные элементы.

Часто, если ветровая и карнизная планки сходятся на углах под разными углами, щель между ними закрывается либо за счет выреза и загиба одной из них, либо за счет вставки несложного в изготовлении углового элемента из такого же металла. О наличии его обрезков побеспокойтесь при заказе всего материала и доборных элементов на крышу.

Иногда в качестве торцевых планок используют пластиковые уголки соответствующих размеров, но лично у меня целесообразность этого вызывает сомнение.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

виды и размеры, видео монтажа

Универсальный материал профнастил широко используется в качестве кровельного покрытия. Полимерные защитные слои значительно продлевают срок эксплуатации крыш. Ветровая планка — один из заключительных аккордов в процессе возведения.

Оглавление:

1. Разновидности доборов
2. Способы крепления
3. Правила монтажа и рекомендации

Предназначение планок и виды

Кровля из профнастила популярна в силу ряда преимуществ. Среди них: доступная цена материала, скорость и удобство монтажа, долговечность (оцинкованный лист до 30 лет, с полимерными покрытиями до 40 лет).

Различают стеновой элемент, кровельный (НС — несущий стеновой), наиболее прочный — несущий (Н). Два последних вида используют для обшивки обрешетки крыш. Металлопрофиль представляет собой тонкий лист (от 0,4 до 0,8 мм) шириной от 980 до 1850 мм, длина бывает разная. Обладает высокой парусностью (способность к восприятию энергии воздушных потоков), сильная ветровая нагрузка может подорвать и деформировать его. Торцевая панель служит для того, чтобы предотвратить подобный процесс.

Дополнительно выполняет следующие функции:

• Препятствует проникновению влаги от дождя, снега внутрь кровли. При намокании древесины они могут подвергнуться деформации. Внутри древесины появится плесень, грибок, даже при условии, что конструктивные изделия были пропитаны антисептиком.
• Придает кровельному ансамблю эстетически законченный вид. С этой целью изготавливается из того же материала, что и лист. Доборы (ветровая планка, конек, снегоупор и другие виды примыканий) и крепление выпускают такого же цвета, как и профлист.

Торцевая панель — соединяющий элемент в виде угла из металлопрофиля. Одна сторона присоединяется к горизонтальной обрешетке, другая — к доске, которая прикреплена вертикально. Угловая форма может иметь разную конфигурацию, в зависимости от фирмы производителя, вида профнастила и предназначения.

Виды покрытий металла:

• Самый недорогой вид — оцинкованные доборы со слоем цинка, который предохраняет от коррозии.
• Алюмоцинковый пласт состоит из трех компонентов: цинка, алюминия, кремния. Он предохраняет не только от появления ржавчины, но и создает защиту от многих химических реагентов. Его можно использовать в приморской зоне, в качестве кровли складов для хранения топливно-смазочных материалов.
• Металлический профиль с полимером, который называется пластизол. Он создает устойчивую защиту к коррозии, агрессивных сред. За счет полимера материал приобретает дополнительную эстетическую привлекательность, имеет более широкую цветовую гамму.
• Известная финская компания Ruukki выпускает изделия со слоем из пурала (полиуретана).  Обладают всеми вышеперечисленными преимуществами. Практически не выгорают под воздействием ультрафиолета.
• Лучшим покрытием является полтидифторионадное (PVF2), это многокомпонентный полимерный состав, который продлевает срок эксплуатации до 50 лет.

Крепежный материал

Существуют два способа монтажа. Боковая поверхность, которая устанавливается внахлест на профнастил, применяя коньковые саморезы. Вторую плоскость металлического угла прикручивают к доске с торцевой стороны саморезами, они отличаются размером. Коньковый — тоньше и длиннее, что позволяет ему соединять планку с листом и обрешеткой. Кровельные саморезы короче, предназначены для прикручивания к деревянной основе.

Размеры метизов варьируются в зависимости от вида профиля, толщины обрешетки. Обычно используют коньковое крепление длинной 80, кровельное — 28 мм. Устанавливать правильно на метизы, в комплекте которых входят: ЭПДМ (эластомер) шайба и прокладка из неопрена. Они эластичные, хорошо прилегают и затягивают саморез, предотвращают проникновение влаги, их изготавливают из прочной углеродистой стали. Оцинкованное покрытие элемента защищает его от коррозии. Правильно прикрепленный саморез не должен свободно оборачиваться, в то же время его нельзя перетягивать. Фиксируются они при помощи шуруповерта.

Технология монтажа своими руками

Планку размещают по периметру кровли. В зависимости от месторасположения на кровле различают следующие виды:

• Идущие по периметру скатов крыши. Основная их функция — препятствовать попаданию осадков и влаги под каркас.
• Между водостоком и краями крыши идут карнизные ветровые доборы. Они должны плотно примыкать к краям водоотводов, чтобы вода не попадала под крышу.
• Плоскости скатов кровли соединяют коньковой планкой.

В зависимости от предназначения каждый вид имеет свою форму, но все они представляют собой угловые изделия. Основное функциональное назначение — фиксация стыков кровли.

Понадобятся:

• для крепления — шуруповерт;
• кроится металл ножницами либо болгаркой;
• измеряют правильность соединений, применяя уровень, нивелир;
• разметку делают при помощи рулетки и маркера.

Прежде чем перейти к установке уголка, необходимо определится с видом и размером. Большая часть производителей выпускают два типа торцевых доборов с боковыми плоскостями: 40х60 и 90х150 мм. Первый размер используют для плоской кровли, второй — для крыш более сложных конфигураций, с несколькими скатами.

Все элементы покрыты защитной самоклеющейся пленкой, перед монтажом ее нужно снять.

Последовательность:

• К горизонтально расположенной обрешетке прибивают перпендикулярно ей по краю доску (размер от 2,5 см) шириной не меньше полки планки. Монтируются они при помощи оцинкованных гвоздей, шурупов.
• Устанавливают добор. Большая полка ложится внахлест на лист, перекрывая как минимум два ребра жесткости. Меньшая сторона накрывает торцевую доску. Углы всех элементов совмещают.
• Монтаж начинают с присоединения плоскости, перекрывающей профнастил. Конфигурации листа и добора должны совпадать. Закреплять с шагом не менее 50 см (минимум — 40). Коньковый саморез должен плотно соединить все слои: планку, металлический профиль, обрешетку.
• Фиксируют торцевую поверхность. Крепить необходимо кровельными саморезами с таким же шагом.

Размещать стыковые соединения планок нужно внахлест (5 см). Стандартная длина ветровой планки для профнастила — 2 метра, рабочая — 1,95 м. Края подрезают ножницами для металла (в середине под углом 45⁰) и заворачивают, устанавливают специальные заглушки. С целью усиления надежности стыков применяют строительный уплотнитель, герметик. Продают доборы поштучно за единицу, цена зависит от производителя и вида.

Ветровая (торцевая) планка для кровли из металлочерепицы

Лобовая доска кровли должна быть надежно защищена торцевой ветрозащитной планкой, которая закрывает торец крыши со стороны фасада. Кроме этого, данный элемент называют:

• лобовой планкой для кровли;
• ветровой планкой;
• торцевой планкой для металлочерепицы.

Ветровая планка защищает торец от дождя летом, а также исключает задувание снега под кровельное покрытие в зимний период. Кроме этого, она аккуратно фиксирует края, предотвращая их задирания при порывах ветра.

Помимо практической задачи, ветровая планка придает крыше законченный внешний вид, т. к. закрывает неровные края металлочерепицы.

Она монтируется с торцов здания по направлению от карниза к коньку. Для фиксации к кровельному покрытию поверх листов профнастила или металлочерепицы используются саморезы сверху, а в торец — с шагом 300–800 мм. Как правило, нахлест на следующую планку составляет 50 мм. Для того чтобы добиться лучшего прилегания, стык можно герметизировать при помощи специального уплотнителя. Стоит отметить, что планки для профнастила и металлочерепицы имеют одну форму.

Цена напрямую зависит из материала, из которого выполнена лобовая планка. В основу ложится оцинкованная сталь, а в качестве полимерного покрытия можно использовать:

• полиэстер;
• полиуретан;
• матовый полиэстер;
• пластизол;
• Granite;
• Solano.

Получить дополнительную информацию, уточнить условия оплаты и купить прочную ветровую планку для крыши можно, позвонив менеджерам компании «Эталон» по телефону +7 (495) 221-64-55. Осуществляем доставку по Москве и другим городам России.

Добавить отзыв

У данного товара еще нет ни одного отзыва.

торцевые и другие виды, их монтаж на крышу дома. Стандарт размеров досок для кровли из профлистов

Главная задача крыши – надежно защищать дом от непогоды. И для ее выполнения крыша может состоять из целого ряда мелких, но очень важных элементов. Ветровая планка – один из таких элементов. Внешне она представляет собой планку из металла, установленную на самых важных частях конструкции кровли, чтобы ее усилить и сделать более надежной. Обычно устанавливают её или на карнизе, или на торцах фронта, что и дает защиту от дождя, капли не попадают в зазоры и расщелины. Но особенностей ветровой планки существует довольно много, и чтобы подобрать подходящий вариант, необходимо в этом разобраться.

Что это такое?

Ветровая планка для профнастила представляет собой специальный уголок или доску для кровли, которая устанавливается на крышу дома, точнее, на обрешетку и обеспечивает дополнительную защиту. В зависимости от материала меняются качественные характеристики крыши, а каждый вид планки имеет свои уникальные особенности.

Обзор видов

Если учитывать стандарт качества, то крепление ветровых планок в любом случае обязательно, независимо от особенностей крыши. Планка устанавливается по всему периметру кровли, поэтому очень важно правильно рассчитать размеры и подобрать необходимое количество материалов. Помимо этого, нужно обратить внимание и на виды ветровых планок.

Торцевые

Эта планка представляет собой уголок с прямой крепежной полкой, вторая полка при этом может полностью повторять рельеф профнастила с учетом всех его особенностей. Этот вид планки крепится на свесы крыши неподалеку от фронтовой части всего сооружения. Благодаря этому полностью можно закрыть часть профнастила и торцевую доску. А также иногда обеспечивается дополнительный отвод воды с помощью капиноса.

Карнизные

Планка для карниза устанавливается непосредственно перед тем, как начинают настилать кровлю, и устанавливать водосток. Это уголок из оцинкованной стали. Дополнительно его от коррозии и других неприятностей защищает полимерное покрытие, а все крепежные полки очень ровные и аккуратные.

Коньковые

Для защиты части стыка между профнастилом и соединениями нескольких скатов крыши монтируют коньковую планку, она может быть даже чисто белого цвета. В зависимости от потребностей выбирают овальную, прямоугольную или прямую форму. В некоторых моделях предусмотрено наличие вентиляции, что обеспечивает надежную циркуляцию воздуха.

Монтаж

Для того чтобы правильно крепить под профлист ветровые фасонные элементы, придется учесть множество нюансов. В частности, размеры:

1. стандартная длина составляет 200 см, но с учетом зазора итоговые цифры равны 190-195 см;

2. большинство моделей имеют размеры 40 на 60 или 90 на 150 мм.

Интересный факт: планки размером 40 на 60 больше подойдут для плоской кровли. Они менее устойчивы, и если ветер в регионе не очень сильный, тогда можно спокойно устанавливать их на крышу.

Самостоятельно прикрутить для двускатной крыши ветровую планку вполне реально, это не потребует профессионального опыта или специальных инструментов. Потребуется всего несколько вещей.

1. Саморезы для кровли с уплотнителем из резины. Для установки одной планки достаточно примерно 6 штук.

2. Строительный герметик.

3. Нож по металлу.

4. Шуруповерт.

Установка крепления и порядок работ будут отличаться в зависимости от типа планки. Установить планку для односкатной или для ломаной крыши – большая разница. Чтобы успешно справиться с этой задачей, нужно учесть несколько правил.

Поговорим подробнее об особенностях установки. Первое, на что стоит обратить внимание, – тип планки, который вы собираетесь установить. Карнизная планка монтируется на свесы до настила кровли или монтажа водостока. Это один из важных промежуточных этапов, чтобы ваша крыша была максимально надежной. Правил и особенностей для установки такой планки не так уж и много.

1. Для фиксации используются саморезы. Шаг при этом должен составлять 40 см и нахлест от 50 до 100 мм.

2. Во время монтажа нужно обязательно приподнять пленку гидроизоляции, которая защищает обрешетку. В дальнейшем эта пленка будет полностью покрывать планку.

3. Карнизная планка крепится к внутренней поверхности водостока, чтобы предотвратить попадание влаги на стропила. Для некоторых видов крыш планки изготавливаются индивидуально, чтобы соответствовать всем техническим параметрам.

Установка фронтальной планки начинается только на заключительном этапе кровли, так как последним потом устанавливается конек крыши. Параметров и особенностей здесь тоже не очень много.

1. Размер верхней крепежной полки варьируется от 135 до 145 мм, все будет зависеть от профиля и высоты крыши.

2. Закрепляется планка вверху непосредственно к обрешетке крышного каркаса и торцу. Шаг при этом должен составлять от 30 до 50 см.

3. Саморезы должны быть или с резиновой шайбой, или с полиуретановой.

Интересный факт: если требуется дополнительная изоляция для стыков крыши, в местах зазора используются уплотнители, силиконовый герметик или строительный скотч. Но специальный уплотнитель все же гораздо лучше любого другого варианта, так как он может копировать рельеф крыши и служит долгие годы.

Конструктивные особенности и правила установки

Обычно планка по материалу изготовления совпадает с профнастилом. В магазинах предлагается сразу приобрести все необходимые элементы для создания крыши. Планки имеют вогнутую форму и красят их так же, как и профнастил. Но виды красящего покрытия при этом могут отличаться:

1. краска на основе органических полимеров;

2. краска на основе полиуретана с полиамидами;

3. краска на основе ПВХ и пластификаторов;

4. обычные лакокрасочные материалы;

5. покрытие со фторсодержащими полимерами.

Цветное покрытие также имеет ряд дополнительных свойств и характеристик. Например, оно может защищать от агрессивного воздействия окружающей среды, ультрафиолетового излучения или увеличивает стойкость крыши к влаге. Если планка фронтальная, то параметры у нее обычно следующие:

1. длина до 2,5 метра;

2. ширина от 250 до 312 мм;

3. толщина от 0,5 до 0,55 мм.

Форма детали может быть не только прямой, но и фигурной, если нужна дополнительная жесткость, то у детали обычно не один подгиб, а два.

Торцевая планка тоже имеет свои конструкционные особенности:

1. толщина от 0,4 до 1 мм;

2. ширина до 300 мм;

3. длина до 2-х м и более.

Если планка изготавливается на заказ, то и ее параметры тоже будут индивидуальными. Монтаж торцевой планки, например, происходит по особому алгоритму.

1. Торцевая доска с шириной 80 мм и толщиной в 25 крепится к обрешетке. Для этого идеально подойдут строительные гвозди, диаметр которых не меньше 4 мм, а длина должна быть не больше 120 мм включительно.

2. Установка ветровой планки происходит непосредственно на торцевую доску с помощью саморезов. Их диаметр должен быть не менее 4,8 мм. В конструкции саморезов должна быть предусмотрена резиновая прокладка. Крепеж располагается с шагом от 200 до 300 мм. Для более быстрой установки можно использовать шуруповерт.

Установку нужно проводить от нижней точки торца с ориентацией на конек крыши. Стыковка производится всегда внахлест с глубиной не меньше чем 50 мм.

Важно: категорически запрещено крепить профнастил с помощью строительных гвоздей, так как это разрушает защитное покрытие.

Использование гвоздей нелогично также ещё и тем, что на профнастиле появляются лишние отверстия, в которые может проникнуть влага. А сам кровельный лист обычно выполняется из стали, а под воздействием влаги велик риск появления коррозии.

Концы ветровой планки обычно загнуты, чтобы осадки свободно стекали. Если во время монтажа появляется зазор, то лучше всего использовать специальный уплотнитель. Он крепится с внутренней стороны, тем самым защищая конструкцию от попадания влаги. Виды уплотнителя тоже могут быть разными:

1. универсальный самоклеящийся;

2. универсальный с возможностью саморасширения.

В конструкции кровли уплотнитель идеально выполняет свою задачу. Кроме того, у него высокие технические характеристики, он хорошо переносит воздействие ультрафиолетовых лучей и температурные перепады. Постоянное воздействие влаги обычно чревато возникновением грибка и плесени, но в этом случае от них защищает специальное покрытие. Лучше всего защитить стык двойной волной покрытия, но тут стоит обратить внимание и на виды монтажа.

1. Если фронтальная планка имеет широкую горизонтальную часть, лучше всего подходит именно двойное перекрытие. Надежное крепление обеспечивают длинные саморезы.

2. Если ширина фронтальной планки не менее 125 мм, можно обойтись одним перекрытием, но тогда обязательно нужны уплотнители. Крепление обеспечивается короткими саморезами к торцевой доске.

3. Фронтальную планку можно установить с помощью торцевого бруска, но это не самый простой и надежный способ из перечисленных.

Можно ли обойтись без торца? Строгих правил и норм, объясняющих его наличие в любом типе конструкции, в принципе нет. Но учитывайте, что незащищенное торцом покрытие прослужит в несколько раз меньше. Гораздо логичнее потратить немного времени и сил на установку.

Пошаговая установка торцевой планки

Начинать монтаж можно только после того, как полностью устанавливается профнастил. Но до того как вы установите коньковую планку, если она планируется в конструкции крыши. Для этого подойдут саморезы по дереву с достаточной длиной для наиболее надежного крепления. Потребуется учесть такие нюансы как:

1. толщина планки;

2. толщина профнастила;

3. имеющийся запас длины для ввинчивания в обрешетку под профнастилом.

Шаг должен составлять от 45 до 55 см включительно, расстояние до 30 см. Ближе не рекомендуется, иначе соединение будет некачественным. Крепление начинается от карниза. На обрешетку можно установить дополнительный торцевой брусок размером 40 на 40 мм, именно к нему и будет крепиться планка в дальнейшем. Вся остальная стыковка проводится внахлест на 5-10 см.

Хотя последний параметр и технология крепления в любом случае будут меняться в зависимости от погодных условий конкретного региона. Главное правило одно: чем более суровый климат, тем более надежным должно быть крепление крыши. И верхний гребень должен быть обязательно закрыт. Стоит подумать о боковых заглушках, а чтобы не попадала влага в места соединения планки и на крепежи, их дополнительно покрывают краской.

​​​​​Без ветровой планки не обойдется ни одна кровельная система. Именно планка защищает крышу влаги и обеспечивает тот факт, что крышу не сносит даже самый сильный порыв ветра. Поэтому торцевую планку нужно приобретать дополнительно, если она не идет в комплекте. А самое приятное, что монтаж этой планки можно легко провести даже самостоятельно.

Монтаж ветровых планок в видео ниже.

ее назначение, монтаж, размеры и описание других доборных элементов

Изготовление и размеры

Планка для карниза изготавливается из того же материала, который применяется и для основного кровельного материала, в нашем случае — металлочерепицы. Поэтому делают ее из оцинкованной стали. Лучше всего приобретать этот элемент вместе с кровельным материалом, что поможет облегчить задачу по выбору подходящего цвета, а это положительным образом скажется на внешнем виде конструкции.

Производственный процесс

Изготовление планки является несложным в технологическом плане процессом и предполагает проведение следующих этапов:

• На начальном этапе производитель получает от поставщика стальной лист, который уже имеет оцинкованное покрытие.
• Стальную заготовку пропускают через специальный станок, в результате чего будущему изделию придается изогнутая форма.
• Для придания изделию повышенных защитных свойств, на поверхность наносится слой антикоррозионного состава.
• Затем изделие покрывают слоем грунтовки. В результате этой процедуры повышаются адгезионные показатели планки, что положительным образом сказывается на ее защитных характеристиках.
• На следующем этапе планку покрывают полимерной краской. Таким образом создается основной защитный слой. Вдобавок к этому слой полимера обеспечивает изделию привлекательный внешний вид.
• В завершение на планку изнутри наносят защитный лак. Он обеспечивает дополнительную защиту элемента от воздействия влаги, которая будет скапливаться на металлочерепице в виде конденсата.

Для создания защитного слоя производители используют разные материалы. Самым бюджетным вариантом считается обычная оцинковка. Покупать такие изделия не рекомендуется по причине их очень небольшого срока службы. Более практичными считаются элементы, предусматривающие защиту на основе полимеров. В качестве последних обычно используют полиэстер или пластизол. Они в состоянии обеспечить планке такой же срок службы, что и кровельному покрытию. Такие изделия имеют лишь один недостаток — высокую стоимость, но она полностью компенсируется отсутствием необходимости в ремонте во время эксплуатации.

Габариты доски

Еще одна характеристика, на которую нужно обращать внимание при выборе планки — размеры. Стандартом для этого доборного элемента считается длина 50−60 см, хотя иногда в магазинах попадаются элементы длиной более 2 м

Что касается толщины, то она зависит от используемого при изготовлении стального листа и обычно не превышает 0,5 мм. Такие изделия обладают максимальной прочностью на изгиб, а это означает, что они с легкостью справятся с любыми механическими воздействиями.

Но не всегда планки имеют стандартные размеры. У некоторых производителей они могут отличаться, что во многом определяется используемым при изготовлении этого элемента оборудованием. Есть компании, которые могут изготовить планку необходимой покупателю длины. Хотя такие элементы выйдут дороже, но от этого выиграет внешний вид кровли и ее гидроизоляция.

При проведении замеров важно не забыть об одном важном моменте. Планка, как и сам кровельный материал, устанавливается методом внахлёст

Поэтому покупать этот элемент рекомендуется обязательно с запасом.

Установка

Монтаж ветровой планки для металлочерепицы можно легко провести своими руками. Пошаговая инструкция с фото:

1. Независимо от конструкции кровли (имеется в виду, варианты с углами), первой устанавливается лобовая доска, а уже поверх неё торцевая. Это необходимо для того чтобы избежать протекания системы. Стоит отметить, что в связи с таким типом монтажа, эти детали кровли имеют ключевое отличие в расположении пазов для креплений;

   Установка планки

2. Далее, на стену здания устанавливается брус, который будет обеспечивать дополнительную поддержку ветровой торцевой панели;

   Защита перед монтажом черепицы

3. Перед началом установки свеса также рекомендуется установить кронштейны для крепления водосточных желобов. В противном случае, крепление по уже готовому свесу может нарушить целостность планок и всей конструкции;
4. Карнизная планка устанавливается по определенной технологии. Между отдельными свесами должен выдерживаться шаг (не менее 200 мм). Каждая прибивается к основанию гвоздями 100;

   Пример монтажа

5. После монтажа планок необходимо места соединения обработать антисептиком, для защиты древесины и крепежных изделий, и начинать укладку металлочерепицы;
6. Когда уже вся черепица установлена, необходимо продолжить крепить ветровую планку. Теперь каждая из деталей устанавливается внахлест (не менее 50 см). Специалисты говорят, что можно делать «набег» даже 70 см. Каждый отдельный элемент крепится к доске при помощи 4 гвоздей (или саморезов, в зависимости от потребностей). Это необходимо для защиты самого нижнего слоя металлического покрытия от повреждения ветром;
7. Особенно тщательно обрабатываются места примыканий металлочерепицы в отводам водостока, трубам и прочим отверстиям на кровле. Помимо ветровой планки здесь дополнительно нужно использовать гидро- и пароизоляцию;
8. Когда все ветровые карнизные планки установлены, начинается монтаж досок примыкания или торцевых. Они крепятся исключительно в местах примыкания кровельного материала и стен здания;
9. Главным требованием к её установке является правило высокой волны: планка монтируется выше, чем обрешетка на 1 волну металлочерепицы. Если применяется Каскад с волной 50 мм, то и торец устанавливается на высоте 50 мм над каркасом;

   Установка торцевой планки

10. Для торцевой планки применяется только два крепежных изделия. Чаще всего это саморезы, в отдельных случаях используются гвозди;
11. Установка ветровой торцевой планки для металлочерепицы не требует большого нахлеста. Рекомендуемый – 50 мм. Это очень удобно, т. к. подрезать такую защитную доску можно на любые отрезки, чего не сделать с карнизной;
12. Под стыки настилается утеплитель и гидроизоляционное покрытие.

Периодически места стыков потребуется проверять на герметичность. Каждый сезон планки осматриваются и при необходимости заменяются. Для этого верхняя снимается при помощи пассатижей и заменяется на целую. Место стыка дополнительно обрабатывается тонким слоем герметика.

Видео: Установка уплотнителей и ветровой планки.

Средний срок службы планки – 50 лет, первые признаки коррозии могут проявиться уже спустя 10 лет. После этого рекомендуется либо покрыть карнизы и торцы защитными эмалями, либо полностью заменить покрытие.

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Этап III. Фиксация фасок и профилей

Теперь переходим непосредственно к монтажу софитов. Давайте рассмотрим, для каких задач нужны специальные профили и фаски, которые всегда идут в комплекте:

• J-профиль – это основной подвесной элемент. Им обрамляют карнизный свес и стыкуют две панели софитов по длине.
• L-образная панель нужна для лобовой планки. Выпускается размерами 15,20 или 25 см, реже – 45 см. Такая планка позволяет подшить кровлю под углом.
• J-фаска – это ветровая планка с J-профилем. Она позволяет подшивать свес перпендикулярного стене, и выпускается в размерах 15, 20 и 25 см, иногда 40 см.

Вот как работать с J-планкой. Устанавливать ее нужно параллельно стене дома, а для этого измерьте расстояние между этими планками и отнимите 6 мм для температурного изменения размеров панелей. Далее установите отрезанную панель в пазы и прибейте планку так, чтобы потом крепеж не мешал свободному расширению материала. Соедините панели между собой в замке.

Укладывайте панели в горизонтальном или наклонном положении. Сохраните расстояние между точками крепления в 30 см. А на углах поворота с 45° установите две J-планки, которые будут соединены задними стенками и Н-профилями.

Вот где конкретно фиксируют все эти элементы:

Способ с J-фаской более эстетичный, ведь так хорошо скрывается весь крепеж. Вот как с ней работать:

• Шаг 1. Со стороны стены установите J-профиль, прямо на доску, при помощи саморезов с шагом 50-60 см.
• Шаг 2. Далее, по верхней линии лобовой доски зафиксируйте финишную планку. Если нужно, обрежьте лишнее, подогнав длину плоской части. Шаг 3. Затем J-фаску нужно вставить в финишную планку и закрепить. Это позволит избежать волнистости самой фаски.

Что касается финишной планки, без нее можно обойтись, если вы будете использовать короткие крюки водостока. Такие крюки крепят прямо в лобовую доску, а J-фаску фиксируют саморезами. Если же торцевая или лобовая доска будут оставаться открытыми ради декоративности, тогда применяйте два J-профиля.

Также, если J-фаску нужно будет повернуть, то следуйте такой инструкции:

• Шаг 1. Начинайте монтаж софитов на карниз крыши с угла, и для этого заранее отметьте линию сгиба там, где планка будет согнута на повороте там, где остается 150 мм от края.
• Шаг 2. Теперь паз срежьте до сгиба и оставьте только завальцовку у нижней полки.
• Шаг 3. На нижней полке проделайте вырез под 45°. Теперь фаску согните так, чтобы край нижней полки оказался снаружи. Сейчас короткий край планки не нужно крепить к обрешетке, т.к. он будет прижат к лобовой доске уже следующей планкой.

Если вы дополнительно будет потом проводить держатели или кабели, тогда в такой обшивке нужно оставлять отверстие на 5 мм больше, чем нужно для сверла. Это также необходимо для сжимания и расширения.

Разновидности торцевых планок

Торцевые планки бывают двух видов:

Расскажем о каждом варианте более подробно.

Классические торцевые планки

Такие торцевые планки подходит практически для всех профилей металлочерепицы, а также для профлиста. Выглядят они как «уголки» с загнутыми боковыми кромками. Стандартная длина ― 2 м.

Классические торцевые планки для кровли выпускают в следующих размерах:

90х115 мм (фигурная) ― Наиболее эстетичная среди классических торцевых планок. Она подчеркивает красоту кровли, эстетично оформленные торцы выглядят привлекательно. Благодаря наличию рёбер жёсткости отличается прочностью. Это классический вариант, именно так выглядели первые торцевые планки, которые поставляли на российский рынок из Финляндии.

95х120 мм ― плоский аналог фигурной торцевой планки (без рёбер жёсткости).

135х145 мм ― самая широкая из перечисленных торцевых планок. В отличие от предыдущих двух, подходит для нового профиля МОНТЕРРОСА (для других профилей металлочерепицы и профнастила её тоже используют). Она перекрывает волну самой высокой металлочерепицы в линейке компании «Металл Профиль» и обеспечивает надёжную защиту подкровельного пространства от влаги.

Внимание: при выборе торцевых планок ориентируйтесь на высоту профиля кровельного материала. Для профлиста или металлочерепицы с низкими волнами можно выбрать узкие планки (90х115 мм)

Чем выше профиль материала ― тем крупнее должна быть планка.

Сегментные торцевые планки

Сегментные планки выбирают для металлочерепицы нового поколения ― МОНТЕРРОСА, МОНТЕКРИСТО, ТРАМОНТАНА. Они представляют собой усовершенствованную версию классических торцевых планок. Не похожи на простой «уголок» ― у них более сложная форма. Планки сужаются к верхней части, у них загнуты боковые и торцевые кромки.

Сегментные торцевые планки универсальны, они подходят ко всем профилям металлочерепицы нового поколения и отличаются только длиной ступенек ― 350 или 400 мм, в зависимости от выбранного вами размера профиля.

Различают левую и правую сегментные торцевые планки. Чтобы понять, какая планка левая, а какая ― правая, представьте, что вы стоите лицом к скату кровли. По левую руку будут смонтированы левые торцевые сегментные планки. Их внешний угол будет направлен влево. Соответственно, у правых планок внешний угол направлен вправо, они будут расположены по правую руку.

Левая сегментная торцевая планка Правая сегментная торцевая планка

Эти элементы повторяют очертания ступеней и рельеф металлочерепицы, эстетично подчеркивают торцы кровли, делают их визуально более объёмными и эффективно защищают подкровельное пространство от влаги и мусора.

Внимание: вы легко посчитаете, сколько сегментных торцевых планок вам потребуется ― их число равно количеству ступенек металлочерепицы на фронтоне

Функции

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить или сайдингом.

Установка ветровой планки

Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

Порядок установки торцевой планки будет следующим:

1. Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
2. Производится крепление планки сверху, к верхнему торцу доски.
3. Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
4. Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
5. Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
6. Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

Чтобы предать ограждению законченный вид и защитить его от негативных факторов следует установить планки для забора. Закрывающая планка чаще всего выполняется из оцинкованного металла с полимерным покрытием и используется для ограждений из бетонных блоков , профнастила, кирпича, металлоштакетника.

Так выглядит планка для забора из профнастила

Незатейливые на первый взгляд планки для забора выполняют несколько полезных функций.

Продление срока службы ограждения

Ограждение, защищенное планками, долго не потеряет первоначальный внешний вид и прочностные характеристики. Кирпичные заборы и столбы быстро крошатся от постоянного воздействия воды и снега, а ограждения из металлического евроштакетника и профнастила начинают ржаветь.

Различные виды планок для ограды из профнастила

Дополнительная жесткость полотна

Верхняя планка обеспечивает дополнительную прочность заборов из профнастила. Лист профнастила представляет собой стальной лист с ребрами различной высоты.

Однако профнастил имеет незначительную жесткость при сгибании в направлении волн. Чтобы компенсировать этот недостаток рекомендуется увеличивать количество горизонтальных силовых деталей, то есть поперечин ограждения.Установка дополнительных лаг – это увеличение времени монтажа и неоправданные траты.

Схема забора из профнастила с размерами лаг

важным элементом

Дополнительная прочность так же необходима для заборов из евроштакетника . Погнуть или повредить верхние края металлоштакетника достаточно легко, поэтому планка в цвет забора просто необходима.

Внешняя привлекательность

Окантовка верхней части ограждения или парапета, также необходима как и подходящая рама для картины. Без заборного профиля ограждение смотрится незаконченным. Планки для верхней части ограждения, парапеты для защиты фундамента и навершия на столбы придают общему облику забора гармоничный вид, визуально выравнивают ограждение, делая его красивым и аккуратным. Цвета планок для изгороди представлены в большом разнообразии. Можно подобрать варианты в цвет забора из профнастила или под кровлю здания. Заборные планки покрыты цветным слоем полимера, который устойчив к выгоранию на солнце, коррозии и долгое время сохраняет презентабельный внешний вид.

ВНИМАНИЕ! Убедитесь в работоспособности гидроизоляции и возможности реализовать запланированные мероприятия по обеспечению вентиляции подкровельного пространства

Помимо брусков контробрешетки вдоль стропил прикрепите такие же бруски вдоль хребтов в плоскости скатов по обе стороны хребтов.

Смонтируйте карнизную доску и доски шаговой обрешетки. Сформируйте узел карниза, включая монтаж крюков водосточной системы, капельника конденсата и карнизной планки.

Подготовьте к монтажу листы металлочерепицы, предназначенные для каждого ската в соответствии с «раскладкой» листов. Как и при монтаже прямоугольного ската, в первую очередь необходимо выровнять нижние листы по линии карниза (на рисунке приведен пример начала монтажа с левого края).

Листы металлочерепицы по косым линиям вдоль хребтов обрезайте так, чтобы расстояние между резанными листами на соседних скатах составляло 60–80 мм. Монтаж ведите снизу вверх, располагая стыки по рядам в общую линию в соответствии с раскладкой.

Монтаж на хребты коньковых планок ведите снизу вверх. Подгоните коньковые планки к образованному скатами углу. Нижнюю часть прямого конька обрежьте в соответствии с заданными линией хребта углами. В нижней части полукруглого конька смонтируйте пластмассовую или стальную заглушку хребта, предварительно подогнав ее по месту.

Следите за тем, чтобы ось коньковой планки строго соответствовала оси хребта. Ось хребта нетрудно определить для случая одинакового угла наклона соседних скатов. При разных углах наклона соседних скатов ось хребта определить сложнее. Обязательно определите ось хребта и крепите коньковые планки в строгом соответствии с осью.

Только в этом случае вы сможете красиво состыковать в верхней части хребты и конек. В большинстве случаев стык двух хребтов и конька вы красиво сделаете с применением пластмассового У-тройника. В случаях, когда У-тройник не подойдет для такого стыка, примените окрашенные самоклеящиеся ленты, применяемые обычно для устройства примыканий при работе с цементно-песчаной или керамической черепицей. При хороших жестяницких навыках вы сделаете красивые стыки хребтов и коньков из плоского листа с применением саморезов, заклепок и герметика.

Виды планок

При монтаже кровли из металлопрофиля используется несколько видов планок:

• карнизная — крепится к стартовой доске обрешетки. Эта часть кровельной системы защищает деревянные элементы от намокания при ливнях, таянии снегов, обледенения. Также карнизная планка способствует отводу воды, направляя ее в желоб;
• коньковая треугольная — закрывает стыки обоих скатов на горизонтальном коньке и на наклонных ребрах. Не дает влаге, грязи, листве, попасть в подкоровельное пространство. Защищает края покрытия от подрыва порывами ветра. Этот элемент часто используется на кровли, где наклон ската более 30°, на четырехскатных кровлях;
• конек плоский — напоминает треугольную модель, и устанавливается на кровельных конструкциях с углом наклона менее 30°. Также этот элемент применяется на ломанных скатах и постройках с незначительным уклоном;
• ендова — бывает внутренней и внешней. Внешняя планка отводит воду с внутреннего стыка ската, устанавливается под кровельное покрытие, защищая помещение под кровлей от затопления. Ендова декоративная планка устанавливается на внутренний наклонный стык ската и скрывает косой срез металлической черепицы, защищает от мусора и грязи;
• снегозадержатели — задерживают снег, устраняя вероятность лавинообразного схода покрова;
• примыкания — накладывается на области примыкания к стене или дымоходу;
• капельник — защищает торцевую часть обрешетки от намокания и направляет воду в водосток;
• торцевая — это еще один доборный элемент, который устанавливается на торцы скатов, из-за чего и получил такое название. Данная планка бывает прямой и с углом. На второй имеется дополнительное ребро жесткости, которое одновременно является дополнительным декоративным элементом.

Набор фасонных элементов профнастила, которые необходимы при монтаже металлочерепичной кровли

Изготовляются планки на специальном металлопрокатном оборудовании. На лист воздействуют высокими температурами, а также механическим способом, пропуская через роликовый узел.

Предназначение торцевой планки

Одно из основных предназначений элемента — улучшение эстетики конструкции. Так удается скрыть неаккуратные срезы.

Торцовая планка выполняет и другие функции, облегчающие эксплуатацию кровельной системы и продлевающие срок ее службы:

• предохраняет фронтонный и кровельный свес от намокания. Кровлю защищает сама металлочерепица. Однако талая вода и дождевые капли иногда попадает снизу на стропила. При постоянном затекании не спасают даже самые сильные пропитки;
• в регионах, где часто дует сильный ветер, кровельный материал часто срывает ветром. Незащищенные края листового покрытия деформируются, ломаются. Иногда вследствие сложных погодных условий металлочерепица отрывается целыми панелями. Ветровая планка уменьшает этот вред.

Торцевая планка не допускает деформации кровельного материала и отрыва панелей даже при шквальном ветра

Установка досок

Без особых проблем торцевая планка может быть установлена своими руками даже без серьезного опыта строительных работ. Понадобятся для этого кровельные саморезы с резиновыми уплотнителями (порядка шести штук для одной планки), герметик, шуруповерт и ножовка по металлу для подрезки. Особенности крепления зависят от места монтажа:

• Торцевая доска. Монтаж этого элемента производится в завершении кровельных работ. Подбор верхней крепежной полочки осуществляется в зависимости от профиля покрытия и высоты волн черепицы. Крепление производится через материал кровли сверху к торцовой планке и обрешетке каркаса с шагом примерно 40 см. Рекомендуется использование кровельных саморезов с полиуретановой или резиновой шайбой.
• Карнизная доска. На карнизные свесы ветровая планка монтируется до устройства водостока и укладки покрытия кровли. Шаг тоже равен примерно 40 см, а нахлест делается в 5−10 см. При монтаже гидроизоляционной пленки, которая укрывает обрешетку, поднимают и кладут сверху планки. Правильная установка обеспечит плотное прижатие к внутренней части желоба водостока, что предотвратит попадание на стропила влаги.

Дополнительная изоляция стыков кровли и планок осуществляется с помощью специальных уплотнителей, силиконового герметика или строительного скотча. Большинство мастеров считает, что лучше использовать специальный уплотнитель, повторяющий рельеф профлиста, поскольку его срок службы не ограничен. В качестве торцевой доски для металлической черепицы выбирается обычно тонкий стальной лист толщиной примерно 0,5 мм.

Выбор и использование крепежных элементов

Обшивка свесов кровли производится с соблюдением важного правила: верхняя часть ветровых планок, которая контактирует с полотнами профнастила, крепится с помощью коньковых саморезов, а нижняя — с помощью кровельных. Монтаж профнастила осуществляется с помощью саморезов с прокладкой ЭПДМ

Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала.

Три основных вида этих саморезов:

• Для крепежа профнастила, который будет эксплуатироваться в условиях интенсивных ветровых нагрузок (кровельные).
• Для крепления к деревянному основанию.
• Для установки коньковых «доборников» (коньковые).

Последние в приведенном списке — самые длинные и тонкие, что требуется для надежного закрепления планки, когда высота волны черепицы и толщина досок обрешетки значительная. Поэтому верхняя панель торцевых реек крепится коньковыми саморезами. Шляпки перечисленных крепежных элементов должны быть того же цвета, что и сама металлическая черепица. Так не будут заметны места креплений.

Длина саморезов выбирается в зависимости от особенностей главного кровельного материала и толщины реек обрешетки. Рекомендуется выбрать кровельные саморезы 28-миллиметровой длины (для боковых креплений) и карнизные крепежные элементы длиной 80 мм.

Важно соблюдение рекомендованных производителем металлической черепицы правил монтажа всех комплектующих. Насчет ветровых планок можно сказать, что шаг между элементами крепежа должен быть не меньше 40 см и не больше 50 см

В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли.

https://youtube.com/watch?v=lPQljxyF7Mo

Монтаж ветровой планки для профнастила

Крепление ветровой планки профнастила — очень простая задача. Наверное, самая простая среди всех кровельных работ при монтаже крыши из профнастила. Поэтому, если вас не пугают высотные работы, вы сможете сделать это самостоятельно.

Устанавливают этот фасонный элемент после укладки кровельного покрытия, но до монтажа конька. При этом, до того как крепить ветровую планку на профнастил, нужно полностью оформить карнизный свес. За исключением софитов — их можно ставить одновременно и с торца, и со стороны карниза.

Перед тем как установить ветровую планку на профнастил, закрепите на фронтонном свесе опорную доску шириной 80–100 мм, толщиной 25–30 мм . Такая доска называется торцевой, и именно к ней крепится доборной элемент.

Вместо доски можно использовать брус 40х40, но в этом случае нужны удлиненные саморезы, чтобы надежно прикрепить торцевой уголок.

После монтажа торцевой доски выполняется установка ветровой планки для профнастила:

1. Монтаж начинается со стороны свеса.
2. Край первой планки со стороны свеса подрезается так, чтобы его можно было загнуть и закрыть верхние волны профнастила.
3. Первая планка укладывается на крышу, выравнивается и закрепляется.
4. Места прилегания края фасонного элемента к доске и профнастилу промазываются герметиком для лучшей защиты от влаги.
5. Для крепления используют те же саморезы, что и для установки профлиста. У них обязательно должна быть самогерметизирующаяся резиновая шайба, которая будет предохранять отверстие от коррозии.
6. Саморезы ввинчиваются с шагом 40–50 мм по одной линии.
7. Сбоку саморезы закручиваются в торцевую доску, сверху — в обрешетку крыши. При этом они должны быть достаточно длинными, чтобы глубоко войти в дерево.
8. Установка торцевой планки на профнастил выполняется с нахлестом 50–100 мм в зависимости от ветровой и снеговой нагрузки в месте строительства.
9. Торцы закрывают заглушками и уплотнителями.
10. Места креплений торцевой планки профнастила промазываются краской в тон. Также для этого можно использовать плотные антикоррозионные составы, но это сильно ухудшит вид торца крыши.

Для вкручивания саморезов лучше использовать шуруповерт — так вы точно выставите усилие и не перетянете. Впрочем, всю работу можно сделать вручную, но займет это намного больше времени.

Только саморезы, никаких гвоздей

Не пытайтесь крепить фасонные элементы гвоздями. Экономия будет минимальна, а коррозия через незащищенные ничем отверстия начнется в разы раньше.

После установки убедитесь, что не осталось никаких зазоров. Если они есть, пусть небольшие, замажьте их — даже миниатюрного отверстия достаточно, чтобы в подкровельное пространство смогли забраться мелкие животные.

Наглядно процесс монтажа торцевой планки на кровлю из профнастила показан на видео:

Дополнительные элементы для профнастила (27 фото): комплектующие для стенового профнастила, для крыш и ворот, размеры и расход

Доборные элементы — изделия из оцинкованной стали, используемые для кровельных и других строительных работ.


Особенности

Доборные элементы для профнастила имеют ряд особенностей, среди которых следует отметить следующие

• Простота монтажа (процесс установки дополнительных элементов достаточно прост за счет несложного устройства самой конструкции).

• Дешевизна материала (также исходя из максимально «тупого» дизайна элементов).

• Выполнение множества функций (например, защита от влаги, предотвращение утечки тепла из-под кровли, доставление пользователю эстетического удовольствия).

Кроме того, к последнему пункту стоит добавить, что доборные элементы выполняют не только защитно-декоративную роль, но и хорошо справляются с распределением потоков воздуха под кровлей. В этом случае обеспечивается правильный отвод холодных и теплых воздушных масс, благодаря чему конденсат просто не успевает накапливаться.


просмотров

Профнастил

, как и металлочерепица, требует единого стиля изготовления элементов дополнительного оборудования. Собственно говоря, на заводе производитель сначала вырезает нужный материал, а потом сгибает его . Интересно, что после таких процедур параметр толщины уменьшается примерно в 3 раза.Следовательно, это сильно влияет на внешний вид готового изделия, из-за чего его начинают делить на группы и придумывать для различных технических целей.

Надстройки

производятся в двух вариантах: индивидуальном (дешево, но часто требует подгонки под размеры будущей конструкции) и поточном (дороже, но намного удобнее в установке, мастеру предоставляется практически полная свобода действий). Большинство дополнительных элементов, используемых при монтаже профнастила, устанавливаются на завершающих этапах . Однако некоторые аксессуары устанавливаются только до закрепления профнастила. Поэтому перед началом строительных работ следует ознакомиться со спецификой используемых материалов, иначе можно получить не самый качественный и эстетически хороший результат.

Основные типы кровельных аксессуаров:


Пипетка

Важнейшее дополнение, используемое при обустройстве металлической кровли. Мастера рекомендуют использовать такое дополнение из-за разного температурного режима в стропильной системе и основном покрытии .Сам процесс монтажа осуществляется на ранней стадии, когда только начинает формироваться каркас будущей крыши. Поверх гидроизоляционного слоя укладывается капельница, из-за чего она получает отличные теплопроводящие и влагоотводящие свойства. Также, используя капельник, вы значительно продлеваете срок службы будущей несущей конструкции крыши. Конденсат отводится через специальные узкие дорожки, расположенные в капельнице.

Поэтому при отсутствии индивидуальной водосточной системы необходимо обязательно установить капельницу, максимально обезопасив таким образом свой дом.


Конец

Это конструктивные элементы строения, способные образовывать угол (чаще прямой) в месте их соединения. В результате получается максимально простая стыковка двух откосов или настенного покрытия. Собственно говоря, Долина является ключевым узлом в конструкции всей кровельной системы . Такой элемент отлично справляется с отводом атмосферных осадков, выпавших на соответствующие скаты.

Хоть это и увеличивает максимально возможную нагрузку на крышу, торцы невероятно хорошо защищают крышу от большинства факторов: дождя, снега, солнечных лучей.


Абатментные полоски

Такое простое сочетание слов обозначает продольный элемент, играющий сопутствующую роль в конструкции крыши. Защищает лобовые доски от неблагоприятных погодных условий (ветер, снег, дождь). Верхняя планка примыкания способствует максимальной герметизации стыков между профнастилом (металлочерепицей) и фасадными элементами .

Такая надстройка чаще всего используется в тех случаях, когда необходимо вывести трубу на крышу, обеспечив безопасность и эстетичность всей конструкции.


Карнизные доски

Такой элемент кровельной системы наиболее надежно и эффективно защищает обрешетку от проникновения в нее влаги. Устанавливается вплотную к сливу для обеспечения качественного отвода жидких масс . Карнизные планки используются в 90% случаев, а их основной материал – сталь. Процесс нанесения защитных слоев аналогичен процессу изготовления профлиста и металлочерепицы, поэтому за качество готового изделия точно можно не переживать.Получается, что планка карниза с двух сторон покрыта антикоррозийной защитой: цинк, грунтовка и полимерное покрытие с лицевой стороны, а также защитный лак.

Как упоминалось выше, карниз предотвращает попадание воды на обрешетку и другие важные элементы конструкции крыши . В ветреную погоду такой элемент позволяет сохранить максимальный тепловой пакет внутри крыши. Если пренебречь правилами и не установить карнизную планку, то от влаги лобовая доска и обрешетка будут постепенно гнить.Вода начнет бить по стенам дома, боковой ветер почти полностью продует подкровельное пространство.


Торцевые планки

Наиболее типичный элемент кровли, характеризующийся высокими защитными свойствами. Торцевые планки «защищают» подкровельное пространство от лишнего ветра, мусора и прочих неприятностей . Вторая не менее важная функция торцевой планки – декоративная. Этот конструктивный элемент закрывает срезанные края крыши, придавая кровле законченный вид.

Торцевая планка изготовлена ​​из профлиста и металлочерепицы, благодаря чему получается невероятно прочной и красивой . Основа планки всегда покрывается несколькими защитными слоями, среди которых: цинк (обеспечивает защиту от ржавчины), пассивирующий слой (тонкая поверхностная пленка), грунтовка (улучшает адгезию для лучшего «сцепления» с полимерами, защищает сталь от коррозии) и финишный слой (выполняет декоративную функцию, не дает материалу быстро изнашиваться).


Коньковые полосы

Этот элемент конструкции крыши выполняет защитную функцию, герметизируя различные стыки на поверхности крыши. Правильно подобранная эргономика также позволила создать нормальный воздухообмен в подкровельном пространстве . Исходя из названия, можно понять, что конек является самой верхней частью крыши, поэтому монтируется в последнюю очередь после правильного и надежного монтажа остальных доборных элементов. От того, насколько правильно будет проведен монтаж коньковой планки, зависит уровень герметичности конструкции в целом и общая долговечность создаваемого объекта.

Более открыто и широко коньковые планки монтируются в местах стыков листов используемого материала по линии конька и наружных изломов кровли . Этот вид доборных элементов надежно защищает подкровельное пространство от попадания в него воды, грязи, насекомых, птиц и других внешних факторов.

Наряду с этим обеспечивают приток воздуха из подкровельного пространства, начиная его вентиляцию и своевременно удаляя конденсат.


Снегозадержатели

Это, как нетрудно догадаться, комплектующие для удержания снега от лавинообразного обвала.Возможность установки снегозадержателей доступна на всех металлических крышах. Такие аксессуары прекрасно защищают хозяев дома от различных ситуаций .

Кроме того, снегозадержатели предотвращают повреждение желобов и другого имущества в «зоне риска».


Как рассчитать?

Прежде чем приступить к расчету будущего расхода доборных элементов, необходимо правильно рассчитать объем самого профлиста – это самое главное правило. Этот материал используется исключительно на скатных крышах с углом ската более 15 градусов . В других случаях такие строительные работы могут принести лишние проблемы, одна из которых – скопление паров и их дальнейшее превращение в воду, что губительно для профнастила.

Для определения точного расхода материала на вентилируемый фасад необходимо учитывать ряд факторов: угол наклона , количество всех скатов, их глубину, величину нахлеста. Поэтому при уклоне 30 градусов и выше следует обратить внимание на то, чтобы нахлест был не менее 10 см, при уклоне всего 12 градусов – более 20 см. Необходимость и количество пристроек рассчитывают исходя из площади будущей крыши и линейных размеров элементов пристройки. Важно помнить, что практически весь комплект монтируется с показателем внахлест от 10 см, а ендовы – от 20 см.

Еще многие специалисты рекомендуют учитывать глубину «волны», характеризующую сам материал, толщину листа и наличие ребер жесткости .Не стоит сильно экономить материал, создавая увеличенный уклон кровли – на нем гарантированно будет скапливаться ненужная влага, приводящая к ржавчине и излишнему конденсату.

Объяснение коробок из гофрированного картона — Elsons International

Конструкция коробки из гофрированного картона

Конструкция коробки из гофрированного картона — это процесс согласования конструктивных факторов для коробок из гофрокартона с функциональными физическими требованиями, требованиями к обработке и конечному использованию. Инженеры по упаковке работают над соблюдением требований к производительности коробки, контролируя при этом общие затраты по всей системе.

Коробка с частичным перекрытием и блокирующими прорезями для временного закрытия коробки

В дополнение к структурному дизайну, обсуждаемому в этой статье, также важны печатные штрих-коды, этикетки и графический дизайн.

Функции

Коробки из гофрокартона часто используются в качестве транспортных контейнеров. Коробки должны содержать продукт от производства до распределения и продажи, а иногда и до конечного использования. Коробки сами по себе обеспечивают некоторую степень защиты продукта, но часто требуют внутренних компонентов, таких как амортизация, распорка и блокировка, чтобы защитить хрупкое содержимое.Опасности при транспортировке во многом зависят от конкретной используемой системы логистики. Например, коробки, объединенные в единичную загрузку на поддоне, не подвергаются индивидуальной обработке, в то время как коробки, отсортированные и отправленные в рамках части своего цикла распределения, поскольку смешанные грузы или экспресс-перевозчики могут подвергаться сильным ударам, ударам и т.  д.…

Обычная доставка контейнеры требуют печати и этикеток для идентификации содержимого, предоставления юридической и нормативной информации

и штрих-кодов для маршрутизации.Коробки, которые используются для маркетинга, мерчандайзинга и точек продаж, часто имеют высокую графику, чтобы помочь передать содержимое. Некоторые коробки предназначены для демонстрации содержимого на полке. Другие предназначены для облегчения дозирования содержимого. Ящики из гофрокартона, популярные благодаря своей прочности, долговечности, легкости, возможности вторичной переработки и экономичности, используются для перевозки различных товаров. Благодаря качеству и безопасности упаковки изделий в гофроящики они широко используются в пищевой промышленности.Коробки выдерживают давление, возникающее при штабелировании, что делает их идеальными для легкой транспортировки.

Более 95 % всей продукции в США отгружается в гофроящиках. Гофрированный картон составляет более половины всей бумаги, перерабатываемой в США.



Прочность при штабелировании

Частично открыт; с защитным клапаном и фиксирующим выступом (язычком)

Одной из важных функций гофроящика является обеспечение устойчивости к раздавливанию (защита продукта) и достаточной прочности для штабелирования на складах.

Коробку можно спроектировать, оптимизировав марку гофрированного картона, конструкцию коробки, направление гофра и внутренние опоры. Поддержка со стороны продукта также обеспечивает «распределение нагрузки» и может быть важным фактором.  ^{Закрытие коробок иногда может влиять на прочность штабелирования коробок.}

Если предполагается длительное хранение гофрокоробов в условиях повышенной влажности, требуется дополнительная прочность и влагостойкость.

Способ погрузки ящиков на поддоны сильно влияет на штабелирование.Вертикальные колонны обеспечивают наилучшую производительность ящиков, в то время как переплетение блоков значительно снижает производительность. Взаимодействие ящиков и поддонов также важно.

Испытание коробок на сжатие — это средство оценки коробок, штабелей коробок и единичных нагрузок в контролируемых условиях. Полевые условия наложения и динамического сжатия не имеют одинаковой степени контроля. Прочность на сжатие можно оценить на основе конструкции контейнера, размера и параметров использования: для проверки этих оценок часто проводятся фактические испытания упаковки.

Многие инженеры-упаковщики считают полезным периодически проверять склады и посещать операции по приему посылок у клиентов. Если при работе в полевых условиях наблюдаются или задокументированы проблемы, может быть оправдан новый цикл проектирования и испытаний. чтобы гофроящик выдерживал деформацию при штабелировании или хранении (нагрузка штабеля = 1/3 прочности на сжатие). где нагрузка на штабель = вес брутто коробки * высота штабеля.

Оценка компрессии

Волоконная ассоциация имеет способ оценки прочности компрессии, которая включает в себя следующие факторы:

• Время
• Влажность
• Узоры поддонов
• паллета
• Tiret Type
• Обработка

Процесс

Лабораторное испытание на падение для определения способности выдерживать грубое обращение

Инженеры-упаковщики проектируют коробки из гофрокартона в соответствии с конкретными потребностями отгружаемого продукта и опасностями транспортной среды (удары, вибрация, сжатие, влажность и т.  д.).), а также потребности розничных продавцов и потребителей

Инженеры и дизайнеры начинают с потребностей конкретного проекта: ограничения по стоимости, возможности оборудования, характеристики продукта, потребности в логистике, применимые правила, потребности потребителей и т. д. Часто проекты создаются с помощью компьютерных Программы проектирования, подключенные к автоматизированным столам для изготовления образцов. Можно рассмотреть несколько вариантов дизайна и конструкции.

Образцы часто отправляются на тестирование производительности на основе ASTM или других стандартных протоколов испытаний, таких как Международная ассоциация безопасного транзита.Структурный дизайн сочетается с графическим дизайном. Для дизайна, ориентированного на потребителя, специалисты по маркетингу иногда используют фокус-группы или более количественные методы оценки приемлемости. Тестовые рынки используются для крупных программ.

Процесс начинается с изготовления гофрированного картона на линии для гофрирования, длинной серии связанных машин, которые могут быть размером с футбольное поле. Готовый кусок одностенного гофрированного картона представляет собой один слой гофрокартона, зажатый между двумя вкладышами.

Квалифицированные рабочие подготавливают наряд-заказы для каждой стопки заготовок коробок и направляют заготовки на производственные машины.Печатные штампы и шаблоны изготавливаются на больших, гибких, резиновых или жестяных листах. Они загружаются на ролики, и заготовки коробок пропускаются через них, где каждая из них обрезается, печатается, вырезается, надрезается, складывается и склеивается, образуя коробку. Готовые коробки укладываются друг на друга и отправляются на обвязочную машину для упаковки и отправки.

Дизайн

Стандартный контейнер с прорезями

Самый распространенный тип коробки — контейнер с прорезями (RSC). Все закрылки имеют одинаковую длину от надреза до края.Обычно основные закрылки встречаются посередине, а второстепенные — нет, если только ширина не равна длине. Стили коробок в Европе обычно обозначаются 4-значным кодом, предоставленным Европейской федерацией производителей гофрированного картона (FEFCO): Обычный контейнер с прорезями имеет код 0201. или прошитый. Коробка отправляется в разобранном виде упаковщику, который устанавливает коробку, наполняет ее и закрывает для отправки.Коробка закрывается лентой, клеем, скобами, обвязкой и т. д.

Заготовка коробки для обычного контейнера с прорезями, показывающая линии надрезов, прорези и соединение производителя

Доступны многие другие типы гофроящиков и конструкций:

• FOL (Полное перекрытие): Поле полного перекрытия похоже на RSC, за исключением того, что основные закрылки полностью перекрываются. Клапаны с полным перекрытием обеспечивают дополнительную прочность при штабелировании и защиту краев.
• HSC (контейнер с половинной прорезью): Контейнеры с половинной прорезью (HSC) аналогичны RSC, но имеют только один набор клапанов.Они полезны, когда требуется контейнер с открытым верхом. HSC можно использовать для создания коробки телескопа.
• Телескопическая коробка состоит из двух полностью выдвигающихся секций. Секции могут быть сформированы с помощью скоб, вырубных замков, клея и т. д.
• Частичная телескопическая коробка состоит из двух секций. Верхняя часть частично надвигается на нижнюю. Обычно используется для хранения бумаги для печати.
• Гофрированный лоток часто используется для демонстрации или используется с термоусадочной пленкой.
• Гофрированные угловые прокладки могут использоваться для поддержки и амортизации продукта.
• и т.д.

Размер коробки может быть измерен либо по внутреннему (для соответствия продукту), либо по внешнему (для погрузочно-разгрузочных работ или укладки на поддоны) размеров. Ящики обычно указываются и заказываются по внутренним размерам.

Индивидуальные смешанные перевозки

Конструкция ящиков должна соответствовать системе логистики. Упаковки, предназначенные для контролируемых перевозок однородных грузов на поддонах, могут не подходить для смешанных перевозок экспресс-перевозчиками.

 Конструкция коробки должна быть согласована с системой логистики.Упаковки, предназначенные для контролируемых перевозок однородных грузов на поддонах, могут не подходить для смешанных перевозок экспресс-перевозчиками.

Многие товары доставляются поштучно (частично или полностью) курьерской службой, почтой или другими системами смешанной логистики. Многократная ручная обработка, автоматическая сортировка и неконтролируемая укладка в грузовиках или авиаконтейнерах создают серьезную нагрузку на коробки, их затворы и содержимое. Ящики, предназначенные для обработки и хранения единичных грузов, могут не подходить для смешанных логистических систем.

Перевозки меньше, чем грузовики, создают большую нагрузку на гофрированные транспортные контейнеры, чем перевозки равномерными поддонами в грузовиках или интермодальных контейнерах. Коробки иногда должны быть более тяжелой конструкции, чтобы соответствовать потребностям системы распределения.

Правительственные, военные и экспортные товары

Многие предметы, поставляемые правительствам, обрабатываются очень хорошо: коробки упаковываются, отправляются на крытых грузовиках или интермодальных контейнерах, а хранение осуществляется на складах. Допускаются обычные «домашние коробки» и коммерческая упаковка.

Военная техника, полевые припасы и гуманитарная помощь часто подвергаются жесткому обращению и неконтролируемому хранению. Часто применяются специальные спецификации коробок для государственных отправлений. Необходимы атмосферостойкие древесноволокнистые плиты, конструкция коробки, закрытие коробки и объединение.

Экспорт

Многие международные перевозки обрабатываются очень хорошо: коробки комплектуются, отправляются на крытых грузовиках или интермодальных контейнерах, а хранение осуществляется на складах. Обычно используются обычные «домашние ящики».

Навалочные грузы должны быть водостойкими и прочными. Даже грузы, первоначально отправленные интермодальным грузовым транспортом, могут иметь последующие логистические операции, которые являются экстремальными и неконтролируемыми. Конкретные условия в порту назначения и стране использования должны учитываться при разработке экспортных ящиков.

Опасные и опасные грузы

Коробка с двойными стенками и перегородками для перевозки четырех бутылок с агрессивной жидкостью

 Перевозка опасных грузов или опасных материалов строго регулируется.В соответствии с типовыми положениями Рекомендаций ООН по перевозке опасных грузов каждая страна имеет согласованные требования к конструкции и характеристикам для транспортировки. Например, в США Министерство транспорта имеет юрисдикцию и опубликовало требования в Разделе 49 Свода федеральных правил. Гофроящики описаны в требованиях 4G. Коробка и ее содержимое должны быть подтверждены эксплуатационными характеристиками (испытание на серьезное падение и т. д.).

У некоторых перевозчиков есть дополнительные требования.

Закрытие коробки

Способ закрытия коробки является важным аспектом дизайна. Это влияет на типы оборудования, доступного для производственных линий, измеренную производительность лаборатории, производительность в полевых условиях и способность конечных пользователей легко и безопасно открывать коробку.

Коробочные крышки включают:

• Клей на водной основе или термоплавкий клей. Клеи наносятся вручную или машинным способом. Клеи на основе крахмала выбирают гофроагрегаты, поскольку они экономичны.Крахмал действует как среда для плесени, лишайников и грибков, поэтому перед использованием в него добавляют противогрибковые препараты.
• Скобы – скобы используются для закрытия коробок для эффективного закрытия скобы должны быть установлены под углом 45 градусов

штифты изготовлены из стали, никеля, латуни и т.д. доступны различной ширины, т. е. шириной 36, 48 и 72 мм и различной толщины. В качестве основы используются БОПП и ПЭТ. Наклеивание лент производится либо вручную, либо на полуавтоматической машине.

Лента филаментная, чувствительная к давлению

Активируемая водой гуммированная бумага – состоит из плотной бумаги, на которую наносится и высушивается клей.

Армированная гуммированная лента, активируемая водой

Обвязочные ленты, как правило, используются для объединения, изготовлены из пластика (ПП, ПЭ, ПЭТ, ПВХ), металла (сталь SS) и т. д. и доступны различной ширины.

Термоусадочная пленка – это тонкая пленка из LLDPE, LDPE и т.п.который сжимается при подаче тепла, что приводит к обертыванию коробки со всех сторон. Это дороже среди всех, так как для этого требуется горячий туннель, а расход материала будет больше. Однако упакованная коробка будет защищена от окружающей среды, так как будет работать как барьер.

Каков наилучший метод запечатывания картонных коробок из гофрированного картона?

Коробки из гофрированного картона, которые вы отправляете своим клиентам, нуждаются в надежной пломбе. Ваши клиенты ожидают этого, и ваша прибыль требует этого. Коробка — это первое впечатление вашего клиента о вашей компании и заказанной продукции.Если коробка повреждена или имеет неряшливый вид, это негативно отражается на вашей компании.

Распространенные проблемы при опечатывании картонных коробок из гофрированного картона

Многие организации сталкиваются с рядом проблем, связанных с опечатыванием картонных коробок.

Чтобы ваши упаковки были в безопасности, вам нужна эффективная система закрытия коробок. Многие компании используют пластиковую самоклеющуюся ленту (PST) для герметизации гофрокартона.

Однако это решение не обеспечивает надежного уплотнения.

Картонные коробки

могут открыться во время хранения или транспортировки, что увеличивает риск повреждения продукта, загрязнения и даже отказа в доставке.Использование PST также облегчает подделку картонной коробки. Кто-то может просто нажать на коробку и просунуть руку, чтобы взять продукты. Вторжение легко скрыть, переклеив ленту или добавив еще одну полоску ленты, чтобы закрыть отверстие.

PST часто используется, потому что он представляет собой экономичное решение для герметизации картонных коробок. Однако использование пластикового PST сопряжено со скрытыми затратами. Упаковщики, использующие PST для запечатывания картонных коробок, часто используют несколько полос ленты, чтобы попытаться обеспечить безопасность упаковки. Объем используемой ленты сводит на нет любое реальное или предполагаемое преимущество PST в отношении «цены за фут».Если ваша компания заботится о «первом впечатлении», которое ваша коробка производит на покупателей, использование нескольких полосок ленты может выглядеть неряшливо и производить негативное впечатление.

Учитывая проблемы с использованием PST, есть ли лучший способ запечатать картонные коробки из гофрированного картона?

Активируемая водой лента предлагает наиболее эффективный способ герметизации гофрокартона

Водоактивируемая лента

(WAT) также известна как гуммированная лента. Он изготовлен из крафт-бумаги, покрытой клеем на основе крахмала, и может быть усилен перекрещивающимися синтетическими волокнами для прочности.WAT влажный, распределяется, а затем разрезается с помощью дозатора ленты, активируемого водой. Диспенсеры могут прослужить 15 и более лет, в зависимости от марки. Как только клейкая лента активируется водой и наносится на коробку, клей проникает в материал коробки, и лента образует прочную связь с коробкой. Из-за свойств склеивания WAT вы не можете удалить ленту, не оставив очевидных следов проникновения на гофрированную коробку.

Активируемая водой лента обеспечивает уплотнение, способное выдерживать воздействие внешних сил

В дополнение к созданию прочного соединения с гофрированными коробками, активируемая водой лента обеспечивает когезионную прочность, которая измеряет способность ленты сохранять герметичность на коробке в стрессовых условиях.

Учтите следующее: ваша коробка будет подвергаться внешним воздействиям на протяжении всего своего жизненного цикла, будь то климатические условия, подъем, перемещение и общие нагрузки во время хранения и транспортировки. Когда коробка сталкивается с этими внешними силами, внешняя сторона коробки деформируется и оказывает давление на ленту, как правило, там, где основные клапаны соприкасаются со стороной коробки.

Если когезионная прочность ленты недостаточна, она выйдет из строя. Это может привести к открытию коробок, а также к повреждению, загрязнению и краже продукта. Прочтите этот блог, в котором описывается сравнительное тестирование WAT и PST.

Улучшенные пакеты | Активируемая водой лента для гофрокартона

Better Packages предлагает полную линейку диспенсеров для скотча, активируемых водой. Его материнская компания Intertape Polymer Group продает полную линейку водоактивируемых лент Central®, включая армированные и неармированные ленты.

Загрузите бесплатную электронную книгу ниже, чтобы улучшить свои методы упаковки и решения для упаковки с раздачей ленты.

Все о гофрокартоне — Все о гофрокартоне

Коробчатая структура

Гофрокартон, или комбинированный картон, состоит из двух основных компонентов: облицовочного картона и наполнителя. Оба сделаны из особого вида плотной бумаги, называемой тарным картоном. Linerboard — это плоская облицовка, которая приклеивается к среде. Среда — волнистая рифленая бумага между вкладышами.

На следующих рисунках показаны четыре типа комбинированной платы.

Односторонняя: Один носитель наклеивается на один плоский лист лайнера. Одностенный: Материал находится между двумя листами лайнера. Также известен как Двойное лицо. Двойная стенка: Три листа облицовочного картона с двумя прослойками между ними. Тройная стена: Четыре листа облицовочного картона с тремя прослойками между ними.

Флейты

Архитекторы на протяжении тысячелетий знали, что арка с правильным изгибом — это самый прочный способ перекрытия заданного пространства.Изобретатели гофрированного картона применили тот же принцип к бумаге, когда помещали арки в гофрированную среду. Эти арки известны как канавки, и когда они прикреплены к облицовочному картону с помощью клея на основе крахмала, они сопротивляются изгибу и давлению со всех сторон.

Когда кусок комбинированной доски кладут на бок, арки образуют жесткие колонны, способные выдержать большой вес. Когда на боковую сторону доски оказывается давление, пространство между канавками действует как подушка для защиты содержимого контейнера.Флейты также служат изолятором, обеспечивая некоторую защиту продукта от резких перепадов температуры. В то же время вертикальный лайнер обеспечивает большую прочность и защищает каннелюры от повреждений.

Канавки бывают нескольких стандартных форм или профилей (A, B, C, E, F и т. д.). А-образная канавка была разработана первой и имеет самый большой общий профиль канавки. Си-флейта была рядом и намного меньше. Далее следует флейта C, размер которой находится между A и B. E-флейта меньше, чем B, а F-флейта еще меньше.

В дополнение к этим пяти наиболее распространенным профилям для более специализированных досок создаются новые профили канавок, как большего, так и меньшего размера, чем перечисленные здесь. Как правило, большие профили канавок обеспечивают большую прочность на вертикальное сжатие и амортизацию. Меньшие профили канавок обеспечивают улучшенные структурные и графические возможности для первичной (розничной) упаковки.

Различные профили каннелюр можно комбинировать в одном куске комбинированной доски. Например, в тройной стеновой панели один слой среды может быть А-образным, а два других слоя — С-образным.Такое смешивание профилей гофра позволяет дизайнерам управлять прочностью на сжатие, прочностью на амортизацию и общей толщиной комбинированной доски.

Размеры коробки

Размеры указаны в порядке длины, ширины и глубины. На международном уровне для обозначения этих размеров могут использоваться слова длина, ширина и высота. Размеры ящика описываются исходя из проема собранного ящика, который может располагаться сверху или сбоку, в зависимости от того, как он будет наполняться.Отверстие коробки представляет собой прямоугольник; то есть он имеет два набора параллельных сторон. Более длинная из двух сторон считается его длиной, более короткая из двух сторон считается его шириной. Сторона, перпендикулярная длине и ширине, считается глубиной ящика.

Размеры могут быть указаны как внутри, так и снаружи коробки. Необходимо определить точные внутренние размеры, чтобы обеспечить надлежащую посадку продукта, отгружаемого или хранящегося. При этом паллетирование и распределение ящиков зависит от внешних габаритов.Изготовитель коробки должен быть проинформирован о том, какой размер наиболее важен для клиента.

Все материалы перепечатаны с разрешения; Copyright Fibre Box Association, Справочник по Fibre Box

Гофрированный 101 | Упаковка Мерфи

Хотя заказ коробок из гофрокартона не является сложной задачей, понимание основных характеристик коробки поможет вам заказать правильную коробку для вашего приложения. В этой статье будут рассмотрены размеры картона, канавки, стенки, соединения и испытания.К концу вы станете экспертом по гофрированному картону!

Размеры коробки

При заказе коробок используются три размера: длина x ширина x высота. Если смотреть на отверстие коробки, длина (L) — это больший размер, а ширина (W) — более короткий. Высота (H) — это расстояние между двумя отверстиями коробки (см. схему ниже). Размеры коробки относятся к внутренней части коробки.

Картонные флейты

Когда вы слышите, как кто-то говорит о типе гофрокартона, каннелюры представляют собой S-образную волну или арку гофрированного картона, из которого состоит картон.Флейты помогают усилить стенки ящика. Существуют флейты A, B, C, E и F. Как правило, чем больше канавка (A и B), тем выше прочность и амортизация. Меньшие канавки (D&E) позволяют лучше складывать и печатать.

Картонные стенки

Еще одной характеристикой картонной коробки является ее стенка. Существует четыре типа стен: односторонняя, одинарная, двойная и тройная. Наиболее распространенным типом является одинарная стенка, в которой имеется один лист гофрокартона, вклеенный между двумя листами лайнера. Двойная стенка имеет два листа канавок, а тройная стенка имеет три листа канавок. Двойные стенки также иногда называют «сверхмощным» гофрированным материалом.

Картонные соединения

Картонные стыки — это место, где сходятся два конца. Самый распространенный способ соединения двух поверхностей — жидкие клеи. Обычно есть язычок, который проходит вдоль одного конца заготовки коробки. Вкладка может быть присоединена к внутренней или внешней части коробки. Если язычка нет, коробку нужно соединить скотчем (не волнуйтесь, мы тоже продаем скотч.)



Проверка коробок

Испытание на раздавливание краев (ECT) используется для определения «укладки» или «раздавливания» куска гофрированного картона. Чем выше ECT, тем больший вес потребуется, чтобы раздавить гофрокартон. Следовательно, более высокий ЕСТ является более сильным ящиком, чем более низкий ЕСТ.

Мы надеемся, что эта информация поможет вам выбрать лучшую коробку, чтобы доставить ваш продукт в пункт назначения без повреждений. Нужна дополнительная помощь? Позвоните в Murphy Packaging по телефону (847) 549-1400, чтобы провести анализ применения, и пусть наши специалисты по упаковке найдут правильное решение.



Основы упаковки из гофрированного картона | Imperial Paper Co.: Imperial Paper Co.

× Нажмите, чтобы увеличить Коробки из гофрокартона

повсеместно используются в упаковочных целях, обеспечивая прочное, но экономичное средство транспортировки и хранения товаров. Компания Imperial Paper имеет 57-летний опыт разработки и производства гофрированной упаковки премиум-класса, пакетов для розничной торговли, дисплеев для торговых точек и доставки расходных материалов на основе добросовестной и этичной деловой практики.

В этом руководстве мы рассмотрим основы гофрированных материалов, чтобы помочь вам определить, какое упаковочное решение подходит для ваших нужд.

Доступны гофрированные материалы различной толщины и прочности. Большинство гофрированных материалов состоят из двух или более лицевых слоев с зажатой между ними гофрированной канавкой. Тем не менее, одинарный лицевой лист представляет собой простой гофрированный материал, который сочетает в себе один лист облицовочного картона с одним слоем гофрокартона и в основном используется для защитной упаковки или упаковки.

Гораздо более распространены гофрированные материалы с одинарными, двойными и тройными стенками, которые вместе составляют подавляющее большинство гофрированных коробок, используемых сегодня.

Одностенный гофрированный   Материал.

Одностенный гофрированный материал состоит из двух слоев облицовочного картона, приклеенных к каждой стороне слоя гофрокартона.

Гофрированный материал с двойными стенками.

Гофрированный материал

с двойными стенками даже прочнее, чем с одинарными стенками, поскольку он добавляет дополнительный слой каннелюры и дополнительный облицовочный картон.Гофрированные материалы с двойными стенками являются хорошим выбором для штабелирования тяжелых материалов.

Тройной гофрированный материал.

Тройной гофрированный материал

представляет собой вариант для тяжелых условий эксплуатации, состоящий из трех слоев гофрокартона, расположенных между четырьмя листами облицовки. Гофрированный материал с тройными стенками прочен, устойчив к раздавливанию и идеально подходит как для транспортировки, так и для штабелирования.

Все эти конструкции доступны с различными внешними вкладышами, в зависимости от потребностей печати.Наиболее распространенные марки наружной облицовки включают:

.

• Крафт. Естественный коричневый цвет, это наиболее часто используемый и наименее дорогой лайнер.
• #3 Белый.  Этот лайнер белого цвета с просвечивающей подложкой из крафт-бумаги. Он обеспечивает более чистый вид и лучшую пригодность для печати, чем крафт.
• #1 Белый. Этот вкладыш выбелен до ярко-белого цвета и обеспечивает очень хорошие печатные характеристики, но легко загрязняется при транспортировке.
• Высшие сорта. Поверхности лайнера премиум-класса имеют яркое покрытие из белой глины, минимизирующее пористость, что позволяет печатным краскам оставаться на поверхности. Это дает отличные печатные свойства, поскольку цвета более яркие, а более низкая впитывающая способность улучшает приводку. Однако из-за высокой стойкости чернила могут стать проблемой.
• Этикетки с офсетной печатью. Используются для наклеивания этикеток на гофрированные коробки.

Гофрированная канавка представляет собой складчатый материал, который находится между вкладышами для стабилизации и амортизации конструкции.Гофрированные канавки различаются по размеру и профилю в зависимости от количества складок или канавок на фут, что приводит к нескольким стандартным размерам:

• Флейта. Этот профиль каннелюры имеет самый толстый размер, что означает наименьшее количество складок на фут. Его превосходные амортизирующие и укладочные свойства делают его идеальным для различных целей.
• B Флейта. Флейта B обладает отличной устойчивостью к раздавливанию и имеет плоскую жесткую поверхность, подходящую для высококачественной печати и высечки.
• C   Флейта. Канавка  C — это наиболее широко используемый профиль канавки, поскольку он обеспечивает превосходную амортизацию, стабильность и качество печати.
• E   Флейта. Канавка E тонкая и жесткая, что делает ее идеальной для использования в условиях ограниченного пространства.
• F Флейта. Флейта  F — это самый тонкий из распространенных размеров флейты, который изначально был разработан для сведения к минимуму количества волокон.

Как правило, более крупные профили каннелюры обеспечивают большую амортизацию и вертикальную прочность, а более мелкие обеспечивают большую структурную целостность и лучшее качество печати.Различные профили канавок можно комбинировать в одном куске комбинированной доски. Например, в нашей доске с двойными стенками используется комбинация канавок B-C.

Стиль коробки, который вы выберете, зависит от вашего приложения. Полный список типов коробок, их использования и сокращений доступен в нашем центре знаний, но следующий обзор должен помочь вам ознакомиться с распространенными типами и терминами.

Коробки с прорезями

Коробки с прорезями изготавливаются из цельных кусков рифленых заготовок с прорезями и насечками для удобства складывания.RSC (обычные контейнеры с прорезями) являются наиболее распространенными, они имеют клапаны одинакового размера, которые сходятся посередине при складывании. Тем не менее, коробки FOL (с прорезями с полным перекрытием) и SFF (специальные по центру с прорезями с полным перекрытием) предлагают наилучшие возможности амортизации и штабелирования. Коробки с прорезями — надежный выбор для большинства стандартных случаев упаковки и транспортировки. Другие разновидности включают HSC, OSC, CSSC, CSO и другие.

Телескопические ящики

Телескопические ящики имеют отдельные крышку и дно и бывают разных форм и размеров.Сочетание различных форм крышки и корпуса позволяет выдвижным ящикам вмещать множество нестандартных или тяжелых продуктов, таких как холодильники, водонагреватели и многое другое. Большинство телескопических коробок имеют квадратную или восьмиугольную форму, причем восьмиугольная форма лучше всего подходит для круглых предметов.

Папки

Папки

обычно представляют собой один лист гофрированного картона с насечками для удобства складывания. Цельные папки (OPF) являются самыми простыми и поставляются с клапанами Air Cell или без них, в то время как папки с пятью панелями (FPF) обеспечивают дополнительную амортизацию и возможности штабелирования.Существуют также усиленные и штабелируемые лотки для дисплеев, которые часто используются в качестве внутренних контейнеров для деталей.

Жесткие коробки

Жесткие коробки, также известные как ящики для блаженства, представляют собой транспортные контейнеры, состоящие из трех частей, в которых две одинаковые торцевые панели объединены с панелью корпуса. Эти детали склеиваются с помощью холодного клея, горячего расплава или их комбинации. Это отличный выбор для больших или тяжелых отправлений, и они предлагают экономичность без ущерба для производительности коробки.

Самоустанавливающиеся коробки

Самоустанавливающиеся ящики отличаются прикрепленной складной крышкой, которая в собранном виде может напоминать либо RSC, либо телескопическую крышку.

Внутренние формы

Внутренние формы, такие как прокладки, трубки и перегородки, помещаются в большую коробку для разделения или прокладки содержимого. Внутренние формы могут использоваться для удержания продуктов на месте во время транспортировки или для разделения продуктов в маркетинговых витринах.

Контейнеры для сыпучих материалов

Контейнеры для сыпучих материалов представляют собой большие ящики из гофрированного волокна, используемые для объединения большого количества более мелких упаковок. Контейнеры для сыпучих материалов повышают эффективность операций по обработке больших объемов.

Многие клиенты выбирают гофрированные материалы для индивидуальной упаковки, которая часто включает сложную печатную графику.Выбор чернил может иметь решающее значение для успеха этих проектов. С точки зрения маркетинга цвет является одной из самых ярких черт визуальной идентичности вашего бренда, поэтому важно учитывать эмоциональную реакцию людей на определенные цвета и определять цвета, которые соответствуют вашему общему образу.

Определенные цвета дают различные преимущества при печати. Например, использование стандартных цветов 60 Института производителей стеклянной тары (GCMI) для мелкосерийного производства обеспечивает согласованность, снижение затрат и простоту дублирования.

Как печатать на гофрированном картоне

Существует три основных метода печати на гофрированных коробках, и лучший метод зависит от желаемого качества печати, сложности графики и других подобных факторов.

• Флексографическая рельефная печать.  Этот метод лучше всего подходит для печати от края до края или текста с большим объемом, обеспечивая хорошую точность изображения по доступной цене.
• Литографическая офсетная печать. Этот метод дороже, но позволяет использовать графику с более высоким разрешением.
• Цифровая печать. Цифровая печать — это более дешевый вариант, использующий голубой, пурпурный, желтый и черный цвета (CMYK) для быстрой и точной печати; однако это может привести к проблемам с яркостью и несовершенству цвета.

При покупке коробок из гофрокартона необходимо помнить о двух основных параметрах. Внутренние размеры коробки должны быть достаточно большими, чтобы вместить продукт и всю необходимую упаковку, в то время как внешние размеры определяют, сколько коробок поместится в данном транспортном средстве, поддоне или единице хранения.Всегда сообщайте внутренний размер, если у вас нет особой причины указывать также внешний размер, и в этом случае вы должны пометить внешние размеры как «OD».

Коробки из гофрокартона можно запечатывать различными способами, в зависимости от содержимого и потенциальных проблем с обращением.

• Лента. Пожалуй, самый распространенный вариант герметизации, лента экономична и обеспечивает дополнительную защиту от влаги. Ленты из ПВХ, как правило, самые прочные, хотя полипропиленовые ленты могут быть более экономичными.
• Скобы. Скобы экономичны и могут быть быстро применены для эффективной упаковки больших объемов. Скобы также лучше защищают коробку от взлома по сравнению с лентой.
• Ремни. Используемые в основном для крепления поддонов, ремни могут удерживать коробки закрытыми сами по себе или в сочетании с другими методами закрытия.
• Клей. Клей-расплав часто используется для герметизации дна коробок, обеспечивая прочную фиксацию, выдерживающую грубое обращение.

Хотя коробки из гофрокартона не обязательно хрупкие, правильное обращение с ними может продлить срок их службы и защитить их содержимое. Пустые коробки следует хранить горизонтально на чистой поверхности. Убедитесь, что место хранения сухое и поддерживается постоянная температура, чтобы не повредить бумагу. Не храните коробки в вертикальном положении и не кладите на них другие материалы, так как неравномерное распределение веса может привести к поломке канавок.

Полные ящики на поддонах должны быть закреплены стретч-пленкой и ремнями для защиты от влаги и падений.Убедитесь, что ящики уложены ровно и вдали от выступов, чтобы распределение веса оставалось равномерным.

Imperial Paper предлагает широкий ассортимент коробок из гофрокартона премиум-класса, включая настраиваемые варианты коробок по подписке и многое другое. Мы используем новейшие технологии для создания упаковочных решений, точно отвечающих вашим потребностям. Чтобы узнать больше о наших продуктах и ​​услугах, свяжитесь с нами или запросите предложение сегодня.

Автоматическая машина для промышленного формования коробок из гофрокартона и машина для запечатывания нижней ленты JORESTECH® (E-CE-40)

Увеличьте скорость производства, сократите трудозатраты и оптимизируйте процесс упаковки с помощью JORESTECH® CE-40 Автоматический сборщик гильз. Универсальный формирователь коробок CE-40, созданный для интенсивного использования, идеально подходит для коробок разных размеров. Устройство берет плоские гофрокоробки с журнальной стойки, открывает сложенные формы в коробки и наклеивает самоклеящуюся (чувствительную к давлению) ленту на дно каждой коробки, образуя прочное, чистое и равномерное уплотнение дна. Конечным результатом является открытая коробка, готовая к заполнению. Процесс быстрый, простой и требует минимального участия человека. Автоматический сборщик коробок CE-40 производит коробки профессионального вида; при этом экономя место, экономя материальные затраты и снижая утомляемость и расходы на персонал.Способен развивать скорость до 12 ящиков в минуту (в зависимости от конфигурации коробки). Модель JORESTECH® CE-40 является оптимальным выбором для средних производственных требований, где главной целью являются скорость, универсальность, простота использования и экономия за счет масштаба.

Особенности продукта:

• Механизирует формирование и закрытие дна ящиков и ящиков
• Ускоряет процесс упаковки и уменьшает вмешательство оператора
• Создает стабильные, прочные и привлекательные упаковки
• Снижает расход материалов, уменьшает количество отходов и сокращает брак продукции

Особенности машины:

• Совместимость с типами упаковок RSC и HSC и различными размерами коробок
• Подающий магазин большой емкости до 100 гильз (в зависимости от характеристик гильз)
• Генерация вакуума с помощью трубки Вентури обеспечивает надежную и бесперебойную работу.
• Рабочая скорость: 12 кт/мин (в зависимости от конфигурации коробки)
• Интуитивный цветной тактильный экран с диагональю 6 дюймов (150 мм) на основе меню и функцией пошаговой активации движением
• Равномерное размещение ленты с помощью выдвижного аппликатора с нижней головкой
• Совместим с самоклеящимися (чувствительными к давлению) лентами шириной 2 и 3 дюйма (50–76 мм)
• Минимальные размеры коробки: 10″ Д x 6,5″ Ш x 8″ В (254 x 165 x 203 мм)
• Максимальные размеры коробки: 17. 5″ Д x 15,5″ Ш x 15,5″ В (445 x 394 x 394 мм)
• Быстрая регулировка без инструментов для критических зон
• Звуковой/визуальный сигнал No-Box-in-Rack и Fault
• Прочная металлическая конструкция

Дополнительные характеристики:

• Автономная работа или встроенные в конвейеры
• Компактный дизайн с небольшой площадью основания
• ПЛК марки SIEMENS
• Контакторы марки SCHNEIDER
• Подшипники марки NSK
• Датчики марки LEUZE
• Источник питания: 110 В/50–60 Гц/3 А макс.
• Макс.Давление воздуха: 90 фунтов на квадратный дюйм
• Размеры машины: 79″ Д x 74″ Ш x 57″ В (2007 x 1880 x 1448 мм)
• Вес машины: 990 фунтов (450 кг)
• Размеры в упаковке: 96″ Д x 49″ Ш x 63″ В (2438 x 1245 x 1600 мм)
• Масса в упаковке: 1506 фунтов (683 кг)

В.01.18

---

.
