Минимальный уклон кровли из профлиста

На этапе проектирования любого здания, будь то частный дом, либо промышленное сооружение, правильно выбранный угол наклона скатов крыши из профилированного листа (профнастила) позволит максимально усилить сопротивление ветру, достичь быстрого удаления снега, воды, а так же найти компромисс между количеством затрачиваемых материалов и долговечностью профнастила. В данной статье вы узнаете, какой минимальный уклон кровли из профлиста может быть установлен, особенности при установке кровле под разными углами и расчёт допустимого угла планируемой крыши.

Крыша из профнастилаИсточник profiroof.com

Причина необходимости в минимальном уклоне

Строгих ограничений по максимальному углу нет, однако крыши с крутыми скатами, где угол наклона более 60°, являются менее ветроустойчивыми.

Уклон крыши и кровельный материалИсточник belhouse.by

Понятия угла и уклона, минимальный угол по СНиП II-26-76*

Угол, измеряемый в градусах показывает отклонение ската от горизонтальной поверхности, а уклон, измеряемый в процентах, отношение двух катетов прямоугольного треугольника, вертикального к горизонтальному, образуемыми одним скатом и основанием.

Основываясь на строительных нормах и правилах Российской Федерации для кровли СНиП II-26-76 минимальный угол наклона крыши из профнастила, установленных на крыше жилых построек, составляет не менее 10°, либо уклоном не менее 17,6%.

Угол показывает отклонение ската от горизонтальной поверхностиИсточник obustroeno.com

Минимальный наклон односкатной крыши из профнастила для навеса составляет 8°, данной значение так же применимо к постройкам промышленной и хозяйственной направленности.

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

При проектировании крыши и расчёте необходимых материалов, важно понимать, что чем меньше угол наклона ската, тем больше будет перерасход материалов. При уклоне крыши из профнастила не более 12°, необходимо оставлять не менее 20 см профиля под вертикальный и горизонтальный нахлест. При этом необходимо использовать герметик для закупоривания стыков между листами профнастила, как с горизонтальными листами, так и с вертикальными. С увеличением угла, более 12°, герметик не требуется, а расстояние, требуемое под нахлест, снижается.

Профнастил для крышиИсточник centr-krovlya.ru

Угол кровли к основанию, град.	Величина под нахлест, мм.
10 – 15	Не менее 200
15 – 30	150 – 200
30 – 90	100 – 150

Максимальное расстояние между досками обрешётки с увеличение угла увеличивается. Так как на крышах имеющих крутые скаты (с углом более 30 градусов) не задерживается дождевая вода и, особенно, снег, установка прочной обрешётки не требуется.

Сплошная и разреженная обрешёткаИсточник legkovmeste.ru

Важную роль при расчёте затрат на обустройство крыши играет толщина рисунка профиля профнастила. Листы, имеющие наименьшую толщину рисунка профиля до 20 мм, при наклоне менее 15° требуют основания в виде сплошной обрешётки, что влечёт за собой дополнительные траты.

Ниже приведена таблица показывающая зависимость толщины рисунка профиля, угла наклона и шаг обрешётки.

Толщина рисунка профиля, мм.*	Угол наклона, град.	Расстояние между досками обрешётки, мм.
менее 15	Не более 15	сплошная обрешётка
15 – 30	Не более 15	сплошная обрешётка
15 – 30	Не более 15	До 500
30 – 50	Не более 15	До 500
30 – 50	Не более 15	До 1000
50-70	Не более 10	До 3000
70 и более	Не более 10	До 4000

Толщина рисунка профиля* – данный размер указывается в наименовании профлиста, например, С-8, МП-20, НС-35 и т. д.

Разные виды профнастилаИсточник otdelka-expert.ru

Расчёт допустимого уклона кровли из профнастила

Для расчёта допустимого уклона, необходимо знать следующие составляющие.

Несущую способность выбранной марки профнастила.
Вес кровельного пирога (утеплитель, обрешётка, стропилы).
Ветровую и снеговую нагрузку.

Для расчёта допустимого наклона профнастила к горизонтали необходимо знать его несущую способность. Примеры несущей способности для нескольких марок профнастила по второй схеме опирания приведены ниже:

Толщина рисунка профиля, мм.*	Толщина металлического листа, мм.	Шаг опор, м.	Предельная нагрузка, кг/м²
21	0,6	1,8	253
44	0,55	3,0	118
44	0,8	3,0	240
60	0,8	3,0	324

Более подробную информацию о предельной нагрузке профнастила разных марок можно найти в описании характеристик данного кровельного материала.

Вес кровельного пирога берётся исходя из технических характеристик составляющих, например:

Вес 1 м² профнастила	Вес 1м² изоляции/утеплитель	Вес обрешётки за 1м²	Прочие составляющие
6	20	30	2

Составляющие крышиИсточник pinterest.com

Суммарно получаем вес кровельного пирога равный 58 кг на 1 м².

Ветровая нагрузка, расчёт

Наибольшую опасность для покрытия крыши профлистами представляют ветер и снег. Нередки случаи срыва целых скатов кровли при возникновении сильного порыва ветра. Скопление снега может деформировать профнастил, ослабив его к наступлению летнего сезона. Лавинообразное падение снега может привести к повреждению авто, либо же травме находящегося под карнизом жильца.

При проектировании крыши важно знать в общем особенности местного климата, подробно розу ветров и значение ветрового давления, количество осадков в зимний период, снеговую нагрузку.

Снег и ветер несут наибольшую опасность для покрытия крышиИсточник absolut35.ru

Обратив внимание на карту зон ветрового давления РФ можно заметить, что наибольшее ветровое давление создаётся преимущественно в приморских зонах, у берегов чёрного, каспийского, баренцева морях. Тогда как в континентальной части России, за исключением высокогорья, ветровое давление достигает значений не более 42 кг/м².

Карта с зонами ветрового давления РФИсточник criptopia.ru

Чтобы рассчитать ветровую нагрузку, действующую непосредственно на кровлю, необходимо кроме знания расчётного ветрового давления, иметь значение коэффициента, учитывающего аэродинамику, который часто принимают максимальным 0,8 и высотный коэффициент, зависящий от высоты здания и открытости территории.

Определение высотного коэффициента:

Высота здания, м	Открытая территория	Небольшие города с высотой окружающих зданий более 10 м.	Города, с высотой окружающих зданий более 25 м.
До 5	0,75	0,5	0,4
5 – 10	1	0,65	0,4
10 – 20	1,25	0,85	0,53

Таким образом, при расчёте крыши, к примеру, в тверской области на открытой местности, для дома высотой 9 метров, ветряная нагрузка будет равна: 32*1*0,8 = 25,6 кг/м²

К данной нагрузке прибавляется ранее рассчитанный вес кровельного пирога: 25,8 + 58 = 83,8 кг/м²

Кровля из профнастила: нюансы выбора и особенности монтажа, фото и видео

Снеговая нагрузка, расчёт

Карта снеговой нагрузки России показывает вес снегового покрова на горизонтальной плоскости. Наибольшее количество снежного покрова приходится на горные районы и центральную часть России.

Карта с зонами снеговой нагрузки РФИсточник dom-krovly.ru

Гарантированно нельзя вычислить минимальный угол наклона крыши из профнастила для схода снега, однако, наклон в 30° и более позволит крыше оставаться чистой уже при среднеинтенсивных осадках.

Взяв для расчёта тверскую область, количество снегового покрова примем 240 кг/м². Данная величина должна быть умножена на поправочный коэффициент µ, учитывающий предполагаемый наклон крыши.

Коэффициент µ равен 1 при наклоне менее 25 градусов.
Коэффициент высчитывается по формуле (60 – α)*35, если предполагаемый угол от 25 до 60 градусов.
Угол крыши в 60 градусов, коэффициент равен 0, давление создаваемое снегом не учитывается ввиду отсутствия задержки снега на поверхности профнастила.

Определившись с углом установки кровли в 30°, давление снежного покрова будет составлять 205 кг/м².

Заключительной частью расчёта угла ската крыши из профнастила является сравнение предельной нагрузки металлического листа профнастила Н60-845-0,8 к суммарной нагрузке создаваемой ветровой и снежной нагрузкой.

Предельная нагрузка, кг/м²	Удельный вес кровельного пирога, кг/м²	Ветровая нагрузка, кг/м²	Снеговая нагрузка, кг/м²	Суммарно, кг/м²
324	58	25,8	205	288,8

Данный расчёт допускает при соблюдении всех выбранных условиях возможность установки профнастила под углом в 30 градусов.

Обобщённо, для большинства территорий Российской Федерации наиболее рациональным может быть постройка крыш с углами скатов от 25 до 40 градусов. Скаты крыш, расположенные в зонах сильных ветров не стоит сооружать с углами более 25 градусов. Оптимальный диапазон начинается от 15 до 25 градусов. Установка скатов с минимальным наклоном крыши из профнастила в зонах сильных ветров может создать подъёмную силу и содрать металлический настил.

Выбор конструкции кровли будет зависеть от уклона крышиИсточник zen.yandex.ru

В видео можно увидеть кровлю из профлиста с уклоном:

Дом с волнообразной крышей от архитекторской студии Sbm – естественные очертания природных форм

Заключение

Постройка крыши собственного дома затратная часть строительства, однако, понимание основных требований и характеристик, связанных с углом наклона скатов крыши, покрываемой кровлей из профнастила, поможет вам точно оценить рациональность предлагаемых услуги, придаст уверенности в выборе и, возможно, сэкономит некоторое количество денег при сохранении качества.

какой должен быть угол наклона односкатной крыши из профнастила по СНИП

Крыша любого строения является важным элементом. Для установки конструкции подбирают качественные и высокопрочные стройматериалы. Самым популярным и пользующимся у потребителей материалом можно назвать профнастил. Угол наклона крыши необходимо выбирать, учитывая внешний вид здания, СНИП, дизайн и многое другое. На выбор уклона крыши влияет множество факторов.

Факторы, влияющие на выбор уклона

Необходимо отметить три главные причины, которые оказывают значительное влияние на выбор угла наклона конструкции в процентах, это:

сила ветра и направление;
количество дождя;
высота снежного покрова.

Небольшой угол уклона имеет свои преимущества и недостатки. Достоинство незначительного уклона состоит в устойчивости к сильным порывам ветра. Минус заключается в дополнительной тщательной герметизации всех стыков покрытия, чтобы избежать протечки во время сильных проливных дождей (вода с таких крыш сбегает гораздо медленнее). В некоторых регионах зима слишком долгая, на крышах скапливается большой слой снега. С крыш, угол уклона которых незначителен, снежный слой съезжает гораздо медленнее.

Когда конструкция крыши недостаточно прочная, это приводит к обрушению покрытия. Приходится убирать снег самостоятельно. Чтобы избежать подобных неприятных ситуаций, следует усилить все элементы конструкции. Необходимо установить дополнительные элементы для укрепления стропил. Надлежит своевременно очищать крышу от снежного слоя.

К выбору профлиста для покрытия односкатной крыши следует подходить обдуманно: от этого зависит долговечность конструкции. Немаловажную роль при этом играет конфигурация профлистов. Наиболее жесткими являются изделия с высокой волной. Профлисты универсального использования и изделия для стен имеют менее жесткую структуру. Не менее важно учесть финансовые возможности при покупке нужного материала.

Характеристики

Немаловажную роль при выборе угла уклона крыши играют технические характеристики профлиста. Для изготовления данного материала используют специальную сталь, толщина листа которой должна составлять порядка 0,7 мм. Лист стали подвергается обработке специальным составом, содержащим цинк, а также полимерным или лакокрасочным веществом. Далее обработанный лист подвергается обработке на специальном станке. После этого он приобретает волнообразную форму. Волны могут быть в форме трапеции либо прямоугольника. Это необходимо для увеличения прочности, надежности материала. Существует три разновидности профнастила. Он может быть кровельным, стеновым и смешанным.

Отличительные особенности данного материала состоят в толщине, используемой для его производства стали, низкой высоте профиля, демократичной стоимости. Данный вид стройматериала является оптимальным вариантом для отделки поверхностей стен, изготовления заборов и крыш небольших размеров. Для изготовления несущего вида материала используют стальные листы, имеющие большую толщину, нежели стеновой вариант профнастила. Особенность этого стройматериала состоит в дополнительных ребрах жесткости.

Благодаря дополнительным ребрам покрытие из несущего профнастила может выдержать гораздо большие нагрузки. Сфера применения такого стройматериала довольно широка. Его используют в процессе строительства гаражей, ангаров и других построек, а так же для покрытия крыш большого размера. За счет отличных технических характеристик универсальный вид профлиста может быть использован в строительстве для любых целей.

Угол

Существуют специальные строительные нормы, в которых четко указаны оптимальные стандарты для установки и создания различных покрытий здания. Для покрытия кровли, выполненной из профлиста, минимальный угол наклона конструкции составляет около 8 градусов, исходя из строительных нормативов. При этом следует установить сплошную либо частую обрешетку. По мнению профессионалов-строителей, может быть установлена и более пологая конструкция, но при условии соблюдения некоторых нюансов. При меньшем наклоне угла крыши достаточно лишь увеличить нахлест между листами профнастила. Обязательно следует обработать все стыки специальным силиконовым герметиком. Это поможет избежать протечки.

Типы

Существует три типа крыш, выполненных из профнастила.

Малоуклонные

При таком виде уклона крыши значительно увеличивается расход материала. Это приводит к дополнительным финансовым затратам. Расход обусловлен большим нахлестом одного листа на другой (горизонтально и вертикально) порядка 20 см. К тому же необходимо дополнительно защитить стропила от влажности. Для этого целесообразно использовать специальный мембранный материал. Эта мера необходима для обеспечения гидроизоляции покрытия. Угол наклона малоуклонной конструкции обычно составляет меньше 14 градусов.

Среднеуклонные

Это более экономный вариант установки конструкции. Угол наклона среднеуклонной кровли составляет от 15 до 30 градусов. При этом нахлест одного листа профнастила на другой делается гораздо меньше. Это позволяет значительно сэкономить на стройматериале. Следовательно, финансовые затраты снижаются.

Крутоуклонные

Наклон подобной конструкции кровли составляет более 30 градусов. Монтаж профнастила производится с минимальным нахлестом. Данный тип установки конструкции кровли здания является самым экономным и менее затратным.

Зависимость от наклона кровли

В процессе строительства на производственные здания чаще всего производится установка плоских крыш. На хозяйственных постройках устанавливают крыши с одним скатом. Жилые здания, как правило, имеют двухскатные, четырехскатные и вальмовые крыши. Монтаж покрытия из профлиста производится на прочное, надежное основание, способное выдержать значительный вес конструкции. С помощью основания вес профнастила равномерно распределяется по всей поверхности крыши. Выбирать тип обрешетки следует в зависимости от уклона кровли.

В процессе монтажа малоуклонных конструкций с покрытием из профлиста, высота профиля которого составляет около 20 мм, для строительства обрешетки следует использовать обрезную доску толщиной около 3 см. Для того чтобы опора конструкции была более прочной и надежной, следует монтировать сплошное основание. Для установки малоуклонных крыш с покрытием из профнастила с высотой профиля больше 35 мм допустимо строительство основания в виде решетки. Расстояние между досками в такой обрешетке не должно превышать 30 см. При установке среднеуклонной крыши с покрытием из профлистов, высота профиля которых составляет порядка 44 мм, для монтажа основания оптимальным вариантом будет использование доски толщиной около 3 см. Допустимое расстояние между досками должно составлять не больше 50 см.

Преимущества

Прежде чем выбрать уклон крыши, необходимо узнать преимущества минимального уклона. Плюс строительства крыши с минимальным уклоном состоит в небольшом расходе материала.

Устанавливать такую крышу гораздо легче и безопаснее.
В конструкции данной модели крыши отсутствует конек. Благодаря этому отпадает необходимость его герметизации.
Нагрузка на фундамент и конструкцию здания гораздо меньше, чем у моделей крыш с большим углом уклона.

Чем больше угол уклона крыши, тем сильнее нагрузка на фундамент и конструкцию здания. Расход материала при этом увеличивается.

Недостатки

Недостатков у данного варианта крыш довольно много. Во время сильного проливного дождя влага стекает с такой крыши медленнее, чем с более крутых крыш. Вода будет проникать в стыки и трещины. Поэтому строительство кровли с незначительным наклоном требует тщательной герметизации (особенно стыки и места нахлеста профлистов).

Для покрытия данного типа кровли оптимальным вариантом будет использование только несущего профнастила, более прочного и с высоким профилем. Покрытие крутой кровли можно выполнить из любого профнастила. Подойдут универсальный, стеновой и несущий профлисты. Осадки на таких покрытиях не задержатся.

При установке кровли с незначительным наклоном, угол которого составляет меньше 12 градусов, значительно увеличивается расход стройматериала. При этом нужно увеличить нахлест одного листа на другой, потребуется дополнительная герметизация стыков и нахлестов. Однако если угол уклона кровли составляет от 12 до 15 градусов, вполне можно обойтись и без герметика. Поэтому оптимальным углом для уклона кровли, выполненной из профнастила, считается угол от 12 до 30 градусов.

Несмотря на то, что для установки крутой кровли потребуется достаточно большое количество досок, значительная экономия получится на покупке профнастила. Можно приобрести менее дорогие варианты профлиста с небольшой высотой профиля. При минимальном угле уклона кровли монтаж жилой мансарды абсолютно невозможен. Установка кровли с минимальным углом уклона подразумевает монтаж более сложной конструкции стропильной системы. Конструкция должна быть более прочной и надежной, чтобы выдержать значительную нагрузку и большой вес. Придется уменьшить шаг между стропилами и выбрать более прочный материал. Это отразится на весовой нагрузке на несущие.

Ветровая и снеговая нагрузки

Выбирая и рассчитывая угол наклона кровли из профлиста, важно учесть множество различных нюансов. Климатические условия местности, где запланирована постройка здания, играют немаловажную роль при этом. Нужно предварительно изучить особенности местного климата, примерное количество осадков в течение всего года, силу и направление ветра, приблизительную высоту снежного покрытия. Кровельный материал должен выдерживать воздействия погодных факторов.

Для регионов, где преобладают сильные ветра, оптимальным вариантом является установка кровли с минимальным уклоном. Это позволит избежать разрушения конструкции при сильных порывах ветра. Однако следует учесть, что плоские кровли так же могут пострадать при этом. Поэтому необходимо правильно рассчитать оптимальный вариант минимального угла уклона кровли для данной местности.

Помимо ветровой нагрузки на расчет угла наклона крыши здания значительное влияние оказывает снеговая нагрузка. Не секрет, что на многих территориях в зимний период выпадает значительное количество снега, образуя тяжелый снежный покров. Даже самая прочная конструкция стропильной системы не всегда может выдержать подобные нагрузки. Поэтому оптимальным вариантом в таких местностях является установка крутых крыш. Можно установить кровлю с минимальным уклоном, но в таком случае придется своевременно очищать крышу от снежного покрова, дабы избежать разрушения кровли.

Нюансы установки

Установка кровли с минимальным наклоном наиболее популярна на территории регионов с теплыми климатическими условиями и небольшим количеством атмосферных осадков. Конструкция кровли монтируется с учетом климата, дополнительно оснащается теплоизоляцией и вентиляцией. Это необходимо для снижения нагрева помещения и избавления его от конденсата. Выполнение данных операций проводят, согласно общепринятой инструкции, используя качественное сырье.

При монтаже конструкции кровли с незначительным углом наклона кровли необходимо предусмотреть дополнительную установку лент для уплотнения. Необходимо обработать стыки, места нахлестов специальными мастиками. Для большей гидроизоляции следует воспользоваться специальным мембранным материалом. Это поможет защитить конструкцию от протечек.

Оптимальным вариантом при установке кровли с углом наклона около 10 градусов является использование трехслойного мембранного материала. Он обеспечит максимальную защиту кровли от попадания влаги. Строительство крыши с незначительным наклоном подразумевает обязательное оснащение конструкции системой водостока. На нее дополнительно устанавливают специальные желоба либо воронки для отвода влаги с покрытия крыши.

При монтаже покрытия крыши с незначительным наклоном профлист закрепляют на обрешетке саморезами со специальными прокладками из резины. От величины угла наклона зависит размер нахлеста. Он уменьшается при увеличении угла наклона крыши. Это необходимо учитывать. Использование профлистов в качестве покрытия кровли гарантированно обеспечит отличную защиту конструкции здания от атмосферных осадков.

Современный, высококачественный кровельный материал отличается прекрасными техническими характеристиками и внешними данными. В процессе строительства кровли и монтажа покрытия немаловажную роль играет правильный выбор наклона конструкции, необходимых строительных материалов и мастерство специалистов, выполняющих данные работы. Не стоит доверять столь важный процесс дилетантам. От качества выполненной работы полностью зависит долговечность конструкции.

О том, каким должен быть минимальный уклон кровли из профнастила, смотрите в следующем видео.

Угол уклона кровли из профлиста

Уклон кровли из профлиста

Несведущему человеку может показаться, что угол наклона крыши из профнастила выбирается архитектором исключительно из эстетических соображений. Но это далеко не так. На самом деле уклон крыши из профнастила — это одна из самых важных характеристик кровельной системы, и при его выборе нужно учитывать множество исходных данных.

Факторы, влияющие на уклон кровли из профнастила

Одним из главных факторов, который непосредственно определяет величину уклона профлиста, являются климатические особенности местности, в которой расположен строящийся дом. В первую очередь это:

Высота снежного покрова;
Количество осадков, выпадающих в виде дождя;
Сила и преобладающее направление ветра.

Какое значение имеет угол наклона кровли из профнастила легко увидеть, рассмотрев, например, влияние на него высоты снежного покрова.

В отличие от дождевой воды, которая очень быстро стекает с кровли, снег может задерживаться на ней длительное время. Легко представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может составлять один метр и более. Чем больше угол наклона кровли, тем сложнее снежной массе задерживаться на ней, и при определенной толщине покрова, снег с крутой крыши неминуемо сползет под собственным весом.

Выбирая наклон крыши из профнастила, нужно учитывать и характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских кровлях торговых центров, в то время как стеновой или универсальный профиль может применяться только на кровлях с большим уклоном.

При использовании любого покрытия, нужно учитывать, что при слишком маленьких уклонах вода не будет успевать стекать с крыши и может просочиться внутрь на стыках кровельного покрытия. Минимальный уклон для профлиста, при котором этого происходить не будет и можно обойтись без дополнительных мер герметизации — 12°. Если угол ската крыши из профнастила меньше этого значения, то места нахлеста между листами необходимо дополнительно уплотнять кровельным герметиком.

Кроме того, небольшой уклон кровли из профлиста потребует использования более дорого профиля с большей несущей способностью связи с увеличением нагрузки на кровлю. Расход материала также увеличиться, поскольку, чем меньше наклон кровли из профлиста, тем больший нахлест листов требуется, особенно если речь идет о вертикальных местах стыковки.

Помимо всего прочего, для крыш с небольшим уклоном стропильная система в разы сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон односкатной крыши из профнастила влияет на конструкцию стропил. Как видно, с уменьшением угла наклона, появляется множество дополнительных элементов, чья задача — перераспределить нагрузку со стропильной ноги и обеспечить необходимую подпорку основным элементам.

Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила

Как уже говорилось выше, минимальный уклон кровли из профлиста, при котором нет необходимости дополнительно герметизировать места вертикальных нахлестов, равен 12°. Если же уклон крыши находится в промежутке от 12° до 14°, то герметик уже не требуется, однако остается необходимость в увеличенном размере этого нахлеста. Оптимальным же считается уклон для профнастила от 15° до 30°.

В таблице ниже приведены величины необходимого нахлеста под профнастил, угол наклона кровли при этом имеет решающее значение и может находиться в одном из указанных промежутков.

Величина нахлеста в зависимости от того, какой угол для профлиста был выбран

Уклон кровли	Величина нахлеста, мм
Меньше 12°	200 и более, нахлест листов дополнительно уплотняется кровельным герметиком
До 14°	200 и более
15°-30°	150…200
Больше 30°	100…150

От угла уклона кровли из профлиста напрямую зависит и расход материалов, необходимых для монтажа кровельной системы. При больших углах наклона увеличивается длина стропил, но в тоже время не требуется установка дополнительных подкосов. В этом случае также увеличивается и расход самого профнастила, но зато эффективнее используется его собственная несущая способность, следовательно, можно использовать более дешевый профлист с меньшей высотой волны.

Кроме того, чем больше угол наклона крыши из профнастила, тем больше шаг обрешетки и меньше расход пиломатериалов. Также частота обрешетки сильно зависит от марки профилированного листа. Например, если для профлиста С-21 при угле больше 15° шаг обрешетки должен быть равен 650 мм, в то время как для НС-44 при том же угле — уже 1000 мм.

Обрешетка в зависимости от уклона кровли из профлиста и марки профнастила

Марка профлиста	Уклон кровли, град.	Шаг обрешетки	Величина нахлеста листов в ряду
НС-8	Более 15°	Сплошная	Две волны
НС-10	до 15°	Сплошная	Две волны
более 15°	300 мм	Одна волна
НС-20	до 15°	Сплошная	Одна волна
более 15°	500 мм
С-21	до 15°	300 мм	Одна волна
более 15°	650 мм
НС-35	до 15°	500 мм	Одна волна
более 15°	1000 мм	Одна волна
НС-44	до 15°	500 мм	Одна волна
более 15°	1000 мм	Одна волна
Н-60	не менее 8°	3000 мм	Одна волна
Н-75	не менее 8°	4000 мм	Одна волна

Для несущего профлиста этот промежуток составляет уже 3-4 метра, причем разделение по углу наклона крыши — отсутствует. Существует только минимальный уклон кровли из профнастила, равный 8°. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать и величину нахлеста листов профнастила, которая также зависит от угла наклона кровли.

Минимальный наклон крыши из профнастила

Выше уже несколько раз упоминалось о том, какой может быть минимальный уклон для профнастила в зависимости от ситуации. Без необходимости герметизации стыков — это 12°, для несущего профлиста, с высотой гофры выше 60 — 8°. Максимальный же угол для этого материала в принципе отсутствует — вы можете установить его хоть под углом 70°, если это позволяет климат в вашем регионе.

Кроме того, даже 8° — это определенная условность, поскольку профнастил отлично подходит для устройства плоских кровель. Хотя в этом случае меняется принцип изготовления крыши — в частности, профилированный лист в этом случае оказывается внизу кровельного пирога, играя роль перекрытия.

Если же вам нужна классическая кровля, то рассчитать минимальный уклон крыши из профнастила можно, зная максимальные снеговые нагрузки в регионе. В частности, в Якутске снеговая нагрузка достигает 55 кгс/м², в связи с чем строить индивидуальные жилые дома с низким наклоном кровли просто нецелесообразно, в то время, как в южных регионах подобной проблемы нет.

Расчет уклона кровли из профнастила

При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
Вес самого кровельного покрытия;
Снеговую нагрузку для вашего региона;
Ветровую нагрузку для вашего региона.

Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

W=Wn·Kh·C

Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

Величина высотного коэффициента для расчета ветровой нагрузки

Высота объекта, м	Открытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)	Небольшие города, лесные массивы другие пространства с регулярными препятствиями выше 10 метров	Средние и крупные города с высотой зданий от 25 метров
до 5	0,75	0,5	0,4
от 5 до 10	1	0,65	0,4
от 10 до 20	1,25	0,85	0,53

Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

180·(60-α)·(60-25)+75,27=253

Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

Коллектив oprofnastile.ru

Какой уклон должен быть у кровли из профлиста?

Расчет угла ската для крыши из профнастила – важнейшее дело в плане её долговечности. Неправильный угол уклона и после первого сильного порыва ветра Ваш дом может попросту лишиться кровли!

Если хотите избежать такой участи, то Вы обратились по адресу. В этой статье мы поможем определить минимальный уклон кровли из профнастила. Если Вам кажется, что архитектор руководствуется лишь эстетическими соображениями при планировке крыши дома, то Вы заблуждаетесь. Кровельная система очень сложна, потому что учитывает массу нюансов и удачное решение достигается тщательным подбором данных и расчетами.

Что влияет на уклон крыши из профлиста?

При постройке дома одним из основных моментов, который стоит учитывать, является климат окружающей среды. Это и влага и ветренность и объем и частота осадков. Чтобы выяснить нужный наклон крыши, нужно учесть три климатических фактора:

Уровень снежных осадков;
Частота и интенсивность дождей;
Скорость и направление ветра.

Я вижу мало смысла в том, чтобы по отдельности описывать воздействие перечисленных факторов на крышу. Гораздо продуктивнее объяснить то, каким образом это воздействие зависит от угла ската крыши. К примеру, снег, как самый тяжелый осадок, оказывает большое давление на кровельный материал. Поэтому длительное нахождение его там нежелательно. В таком случае разумным выходом будет возведение крутой крыши, с которой снег критического слоя сползёт под собственной массой.

Вторым определяющим фактором является тип материала. От того, как профлист Вы устанавливаете, будет зависеть уклон односкатной крыши из профнастила. К примеру, стеновой и универсальный профили плохо подходят для покатых крыш, для таких гораздо лучше подойдёт профлист с большой высотой волны и наоборот.

При выборе угла также не забывайте то, что с крыш под маленьким углом, вода будет стекать не так быстро и при сильном ливне будут возможны протекания в местах стыка. Угол наклона должен составлять не меньше 12 градусов, тогда об этой проблеме можно не заботиться. Если же угол меньше, то места стыков обязательно нужно дополнительно герметизировать.

Последним, но не по важности, фактором является количество расходного материала и сложность стропильной конструкции. Чем меньше угол, тем больше нагрузки идёт на стропильную систему и больше материала расходуется из-за нахлеста листов. Этот пункт требует более детального рассмотрения.

Зависимость величины нахлеста листов от угла уклона

Минимальный уклон кровли из профлиста составляет 12 градусов. При нём нет нужды в дополнительной герметизации и не стоит переживать о протеканиях. Но при этом в промежутке между 12 и 14 градусами, остается еще одна обязывающая необходимость. Это увеличенный размер нахлеста листов. Для профнастила и его экономного расходования, оптимальным уклоном считается 15-30 градусов.

Эта таблица наглядно демонстрирует зависимость размера нахлеста от угла.

Угол кровли (в градусах)Величина нахлеста, мм

Меньше 12	От 200 с дополнительной герметизиацией
До 14	От 200
15-30	150-200
Больше 30	100-150

Да, расход материала больше, но это количественный показатель, а что касается качества? С качеством же ситуация идентичная: из-за того, что при маленьком уклоне кровли из профнастила, материал должен быть высшего качества, ведь на лист приходится большая нагрузка. А чем угол острее, тем меньше нагрузки на каждый отдельный лист, и тем дешевле профлист допускается.

Стропильная система при повышении угла растет вверх за счет самих стропил, однако, нагрузка на них разбавляется дополнительными конструкциями. При минимальном уклоне крыши стропила могут быть короче, но незаменимыми становятся технически сложные дополнительные подкосы.

Как видите, ставить плоскую или приближенную к плоской крышу из профнастила может быть совсем нерезонно.

Как рассчитать уклон кровли?

Расчет обязательно должен включать в себя такие составляющие:

Вес обрешетки, контробрешетки, утеплителя и остальных слоев кровли;
Вес кровельного покрытия;
Уровень снежных осадков в регионе;
Скорость и направление ветра в регионе.

Чтобы дать Вам представление о процессе расчета, возьмем для примера профлист С21-1000-0,6. Масса квадратного метра этой модели составляет 5,4 килограмма. Следующий шаг – просчет теплоизолирующего материала. В нашем примере это будут базальтовые плиты 100 мм толщиной и плотностью 150 кг на кубометр. Масса квадратного метра составит 15 кг. Обрешетка из соснового бруса затянет примерно на 28,3 кг на квадратный метр и прочие компоненты весят 3 килограмма на квадратный метр.

Складываем все эти составляющие и получаем 5,4+15+28,3+3=51,7 кг/м².

Так поступим и мы, и в итоге получим массу кровли 56,87 кг на квадратный метр.

Следующий этап – измерение скорости ветра и снежных осадков в регионе. В интернете нетрудно найти карту снежной нагрузки на поверхности РФ. Точно также доступна и карта ветровой нагрузки.

Наш гипотетический дом будет находиться в третьем снеговом районе со снеговой нагрузкой в 180 кг на квадратный метр. Эта цифра относится для плоскостей, для наклонных поверхностей существует специальный коэффициент µ. Для углов меньше 25 градусов он равен 1, для углов от 25 до 60 существует формула µ: (60-а)*(60-25), в которой «а» — искомый уклон крыши. Для кровель с углом больше 60 градусов снеговая нагрузка не учитывается.

Ветровая нагрузка рассчитывается по формуле W=Wn*Kh*C. В ней Wn – средняя ветровая нагрузка в регионе, Kh – коэффициент высоты здание и С – аэродинамический коэффициент от -1.8 до 0.8, в зависимости от уклона крыши. Наша нагрузка 23, С – 0.8, а Kh выясняется по следующей таблице:

Высота объекта, мОткрытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)Небольшие города, лесные массивы и другие пространства с регулярными препятствиями выше 10 метровСредние и крупные города с высотой зданий от 25 метров

До 5	0,75	0,5	0,4
От 5 до 10	1	0,65	0,4
От 10 до 20	1,25	0,85	0,53

Уклон кровли из профлиста, в том числе как правильно подобрать марку данного кровельного материала в зависимости от угла кровли

Угол наклона скатов по отношению к горизонтальной плоскости — важный показатель для крыши. Он отражается на конструкции и эксплуатационных характеристиках и поэтому выбирается после анализа финишного кровельного покрытия. Например, профлист предъявляет к уклону крыши особые требования.

Под уклоном крыши понимается интенсивность наклона кровли по отношению к горизонту. Этот показатель обозначается латинской буквой İ и выражается как в градусах, так и в процентах.

В документации уклон крыши обычно выражен в процентах, хотя неукоснительных требований к обозначению его размера не предусмотрено.

Угол наклона определяют уклономером — прибором со шкалой деления — или расчётом по формуле из курса математики.

Уклономер — инструмент с осью, маятником и шкалой деления

Специальный инструмент используют только в исключительных ситуациях, обычно для расчёта уклона кровли прибегают к математической формуле i = Н/L. i — это угол наклона ската, Н — высота по вертикали (от конька до карнизной планки), L — промежуток от низа до верха ската по горизонтали (длина заложения).

Угол наклона крыши — это результат деления высоты кровли на длину заложения

Чтобы значение наклона крыши преобразовать в проценты, его требуется умножить на 100. А в градусы полученные проценты можно превратить по специальной таблице.

Таблица: степень наклона крыши в двух мерах измерения

Пример измерения уклона кровли

Допустим, что высота крыши равна 2 м, а длина заложения — 4,5 м. Значит, вычисление уклона кровли получается следующим:

i = 2.0 : 4,5 = 0,44.
0,44× 100 = 44 %.
44 %=24° (согласно таблице перевода процентов в градусы).

Видео: вычисление угла наклона ската

Минимальный порог уклона кровли из профнастила

Лимит уклона крыши по минимуму определяется типом кровельного материала.

Когда крыша наклонена несильно, финишное покрытие может не превращать скаты в своеобразные паруса. Зато ему придётся быть максимально прочным, герметичным и непроницаемым для влаги.

Крайнее значение для угла наклона крыши из профлиста у жилых домов — 12°. А «разумным» уклоном кровли, сделанной из профнастила, считается показатель в 20°, который гарантирует, что крыша будет надёжным сооружением. Кровле нежилых помещений подходит угол наклона, равный 8°.

Эти нормы могут быть недействительны лишь в ситуации монтажа на крышу нескольких слоёв материала. Допустим, при установке строительного сырья в два пласта наклон кровли обязательно увеличивают, иначе в места совмещения одного листа с другим будет просачиваться вода.

Минимальный уклон кровли из профилиста — 8 градусов

Самый маленький уклон кровли сказывается на устройстве стропильной системы и обрешётки, а также на укладке профнастила.

Чем круче скаты, тем больше применяется стоек

Деревянную конструкцию под профилированные листы на почти пологой кровле создают с крошечными просветами или абсолютно без них. Материал выкладывают на обрешётку с относительно большим нахлёстом, отчего уменьшается его эффективная площадь.

По сравнению с уклоном в 15–30°, который требует соприкосновения листов на 2–3 см, угол наклона, равный 10°, вынуждает строителя накладывать один металлопрофиль на две волны другого.

Лимит по максимуму для угла наклона крыши из профнастила не предусмотрен. Профилированными листами можно крыть даже скаты, наклонённые на 70°, если этому не противоречат погодные условия в местности, где ведётся строительство.

Допустимый наклон крыши с профлистами

Чтобы узнать, каков допустимый угол наклона кровли, крытой профнастилом, обращают внимание на следующие несколько пунктов:

Представим, что дом стоит вблизи Новгорода, где район называется третьим снеговым, а крышу запланировано строить из таких материалов, как:

профлист С21 толщиной 0,6 мм и рабочей шириной 1 м, 1 м² которого весит 5,4 кг;
плиты из базальта толщиной 10 см и плотностью 150 кг/м³, что увеличивает массу сырья до 15 кг;
сосновый брус сечением 20×20 см, укладываемый через каждые 65 см, отчего вес 1 м² обрешётки будет равен 28,3 кг;
дополнительные материалы, вес которых можно приравнять к 3 кг.

Получается, что действия по вычислению угла наклона крыши из профлиста ведут следующим образом:

Определяют массу кровли с учётом всех материалов (5,4 + 15 + 28,3 + 3 = 51,7 кг/м²).
Находят массу крыши с учётом коэффициента, обеспечивающего возможность изменения строительного сырья под воздействием различных факторов (51,7 кг/м² x 1,1 = 56,87 кг/м²).
По специальной карте узнают, каково давление снега на кровлю в регионе её строительства. В Новгородской области снеговую нагрузку приравнивают к 180 кг/м². Это значение умножают на поправочный коэффициент µ, зависимый от степени наклона крыши. При минимальном уклоне (до 25°) он равен 1, при максимальном (от 60°) – 0, а при среднем (25–60°) он определяется по формуле µ = (60° — α) x (60° — 25°), где α — искомый уклон крыши.
Для каждого из восьми регионов характерен свой показатель снеговой нагрузки
На карте, указывающей ветровую нагрузку для каждого региона России, находят значение для местности рядом с Новгородом. Она принадлежит к Iа ветровому району, а значит, характеризуется давлением ветра в 23 кг/м².
Расчётное значение ветрового давления находится в рамках от 24 до 120 кг/м³
По формуле W = Wn x Kh x C вычисляют ветровую нагрузку, воздействующую именно на крышу. Wn — это предельная нагрузка для выбранной местности, Kh — коэффициент, зависимый от высоты дома, а С — аэродинамический коэффициент, который обусловливается углом наклона кровли и колеблется между значениями 1,8 и 0,8. Получается, что в данной ситуации ветровая нагрузка равна 18,4 кг/м² (23 x 1 x 0,8 = 18,4 кг/м²).
Подводят итог, что давление на кровлю, вызванное весом материалов и воздействием ветра со снегом, составляет 255,27 кг/м² (56,87 + 18,4 = 180 = 255,27 кг/м²). Это значит, что профлисту С21–1000–0,6 с несущей способностью 253 кг/м² (при шаге опорных балок 1,8 метра) нужен такой угол наклона, чтобы нагрузка была меньше этого значения. То есть необходимо остановить выбор на уклоне кровли более 25°.
Взяв на заметку, что уклон более 60° неразумен, определяют допустимый угол наклона кровли. Для этого в формулу вычисления нагрузки на крышу вставляют необходимое значение поправочного коэффициента (180·(60-α)·(60–25)+75,27=253). Выходит, что при заданных условиях угол наклона кровли должен составлять 26°, а лучше — 30°, дабы крыша была более надёжной.

Под уклон кровли материал приходится специально подбирать. Это обусловлено разными параметрами листов (шириной, высотой и толщиной). Например, профлист марки Н75 отличается значительной толщиной (порядка 1,2 мм) и внушительной высотой профиля (7,5 см), отчего требует, чтобы его использовали только при строительстве крыши с уклоном не менее 8°.

Параметры профлиста различных марок сильно различаются, а это значит, что материал подходит для кровли не с любым уклоном скатов

Думая, каким должен быть уклон крыши из профнастила, обращаются к немаленькому списку требований и норм. Но существует и таблица рекомендованных значений, которая сводит труды по определению угла наклона кровли к минимуму.

Каким должен быть минимальный уклон ската кровли для профнастила и как его рассчитать?

Профнастил считается одним из самых популярных материалов для кровли крыши. Сфера его применения достаточно широка и включает в себя как промышленные объекты, так и жилые постройки. Его популярность обусловлена не только многочисленными эксплуатационными качествами и практичностью, но также и широким разнообразием выбора форм и расцветок. Монтаж кровли из профнастила учитывает множество факторов, но одним из первостепенных является угол ее наклона.

Описание и выбор профнастила

Профильный лист, или профнастил, представляет собой листы рулонного материала, которые формируются методом холодного профилирования. Это универсальный материал, применяющийся не только для покрытия скатных крыш, но и для сооружения пристроек, заборов, навесов и т.д. Основными характеристиками профильного листа являются тип используемого материала и его толщина, конфигурация профиля, а также наличие и характеристики защитного покрытия.

По типу материала для изготовления кровли могут применяться следующие виды профиля:

Стальной, без специального покрытия;
Оцинкованный;
Медный или алюминиевый;
Специальный профильный лист для крыши (гнутый, прокатный, с фактурным тиснением).

По типу применения различают несущий, фасадный и стеновой профнастил. Все эти виды профильного листа могут применяться для изготовления кровли, однако наиболее оптимальным вариантом является несущий профнастил, в котором имеются капиллярные канавки, позволяющие дождевой воде стекать вниз при укладке листов внахлест.

При выборе профнастила для крыши следует обратить внимание на качество капиллярной канавки. При использовании листов низкой ценовой категории она может деформироваться, теряя свою первоочередную функцию.

Выбор толщины листа и конфигурации профиля напрямую зависит от расчетной нагрузки. Данные параметры отражены в маркировке профнастила, которая состоит из букв и цифр (например, Н — несущий, С — стеновой). Чаще всего для изготовления кровли применяется профильный лист марок C-21, C-44, RN-20 и HC-35.

Покрытие профнастила выполняет не только декоративную, но и защитную функцию. Стандартные лакокрасочные материалы для этого не подходят, поскольку через некоторое время под действием солнечного света, дождя и снега слой краски начинает терять свои свойства и отслаиваться. Поэтому в производстве профильного листа для кровли применяются защитные полимерные покрытия: полиэстер, пластизол, пурал и поливинилдифторид (ПВДФ).

Факторы, влияющие на уклон будущей крыши

Угол наклона крыши – это угол между плоскостью кровли и плоскостью самого дома. Чаще всего этот параметр указывается в градусах, хотя в строительной документации используются проценты. Существуют специальные термины, которые применимы для определенных диапазонов наклона кровли:

До 5° — плоская;
До 25° — небольшой уклон;
Более 20° — скатная;
Более 40° — крутой уклон;
45°-60° — большой уклон;

Определение угла наклона будущей крыши не является эстетической необходимостью. От этого параметра зависит прочность и надежность всей конструкции, а также срок возможной эксплуатации. Расчет угла наклона учитывает целый ряд исходных данных, но самыми значимыми из них считаются климатические особенности данного региона, а именно – количество осадков и уровень ветра.

Влияние ветра напрямую зависит от параметра, который называют «парусностью крыши». Чем выше «парусность», или больше угол ее наклона, тем ощутимее воздействие ветровых нагрузок. Поэтому при установке крыши с большим уклоном на местности, где преобладает сильный боковой ветер, конструкцию может просто сорвать. Однако плоская крыша, практически без наклона, в этом случае также может пострадать.

Другим фактором, который не менее актуален для многих регионов, является среднее количество осадков, а особенно снега. При устройстве крыш с малым углом наклона снег имеет свойство скапливаться на их поверхности, что создает огромную нагрузку как на кровельный материал, так и на обрешетку. Поэтому в регионах, где зима особенно снежная, рекомендуется увеличивать угол наклона, чтобы снег не мог накапливаться в больших количествах. Немаловажную роль в этом случае играет и толщина профнастила.

Стандарты СНиП

Согласно перечню строительных норм и правил (СНиП) для каждого кровельного материала предусмотрен свой минимальный угол наклона кровли. Для объектов хозяйственного и промышленного назначения эта величина составляет 8°, а для жилых построек — 10°.

Минимальный уклон кровли – это наименьшее значение угла ее наклона, при котором влага не скапливается на поверхности материала и не проникает сквозь отверстия для саморезов и стыки. Однако если поверх основного слоя укладывается дополнительный, то это значение будет больше, поскольку влага может скапливаться в пространстве между ними. Кроме того, от величины угла наклона зависит и минимальный рекомендуемый нахлест между листами профнастила. При значении 35° рекомендуется нахлест в 15 см, при 15°-30° — 20 см, а если угол наклона меньше 15°, то нахлест должен состоять из 2 волн профилированного листа, а его стыки должны быть герметичными.

Оптимальное значение угла наклона кровли, согласно СНиП, составляет 20°. Эта величина допустима при средних значениях снежной нагрузки и сильных порывах ветра. Если ветровая нагрузка близка к среднему значению, а дом строится в регионах с обильными осадками в виде снега, то угол наклона рекомендуется увеличить до 35°-45°.

Как рассчитать уклон самостоятельно?

Для вычисления угла наклона крыши не обязательно быть профессиональным строителем или владеть глубокими познаниями в области высшей математики. Для этого можно воспользоваться одним из перечисленных ниже способов:

Узнать у соседей. Как правило, все жилые дома, построенные в одном районе, имеют одинаковый угол наклона кровли, величина которого была не раз рассчитана и проверена в данных климатических условиях.
Воспользоваться уклономером. Этот инструмент из арсенала профессиональных строителей специально предназначен для определения угла наклона кровли.
Вычислить самостоятельно. Для этого нужно воспользоваться формулой прямоугольного треугольника, знакомой всем еще со школьного курса. В случае с крышей, длина ее скоса будет представлять собой гипотенузу, а расстояния от центра перекрытия до конька и до карнизного ската – противолежащий и прилежащий катет соответственно. Значения катетов можно узнать путем непосредственных измерений, а значение гипотенузы вычислить при помощи теоремы Пифагора. Зная эти величины можно получить угол наклона или процентное соотношение при помощи тригонометрических функций, а также произвести расчеты высоты конька и площади кровли, зная угол ее наклона.

Крыша с минимальным уклоном

Согласно требованиям СНиП, минимальный угол кровли из профнастила должен составлять 8°-10°, однако многие строительные организации дают гарантию на выполнение работ только в тех случаях, когда эта величина будет не меньше 12°. Решение построить дом с наименьшим из возможных углов наклона кровли имеет как преимущества, так и недостатки.

Преимущества минимального уклона:

Расход профлиста меньше.
Обустройство кровли проще и безопаснее.

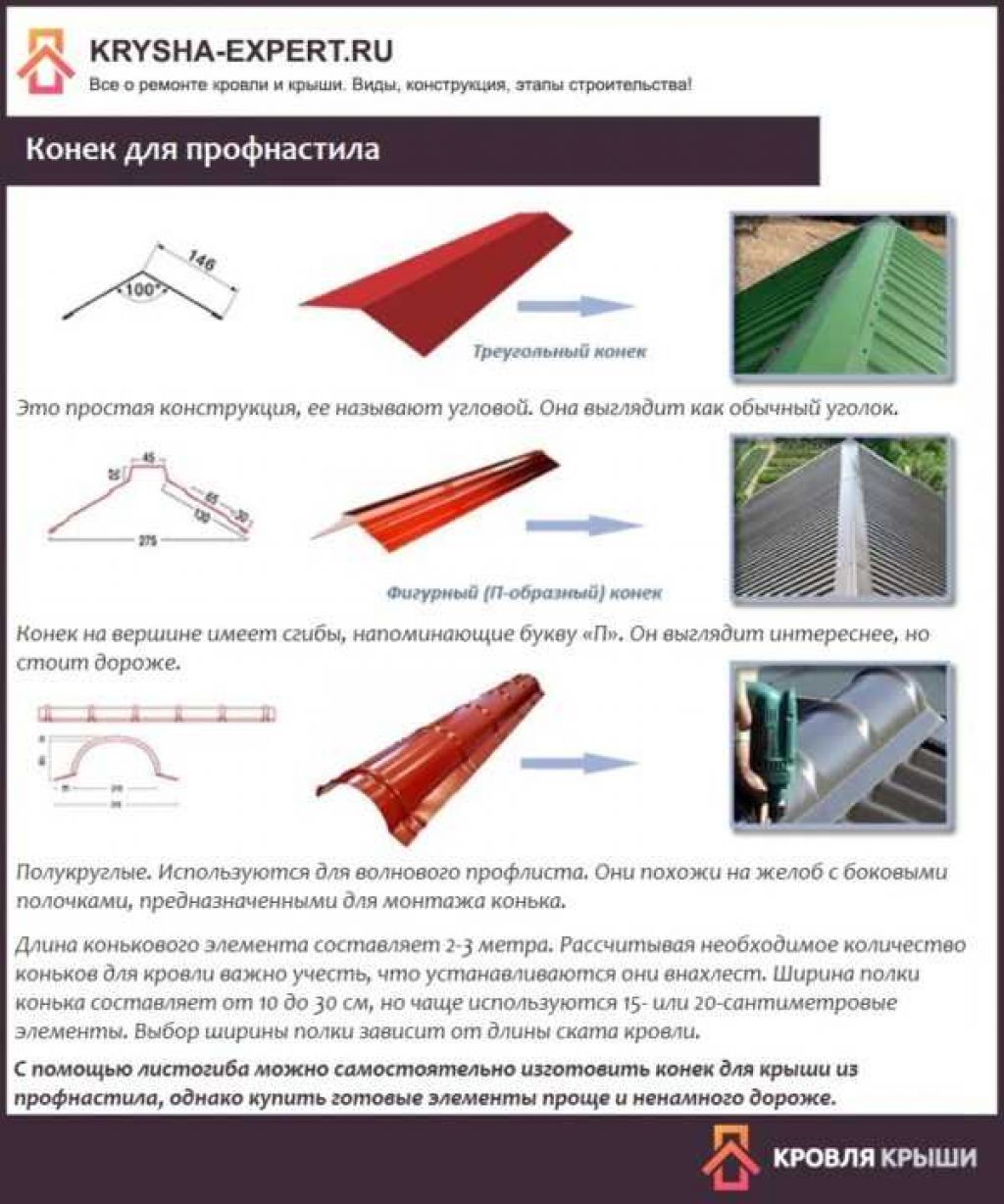

Отсутствие необходимости обустройства конька и его герметизации.
Меньший вес кровли создает меньшую нагрузку на конструкцию здания и его фундамент.

Недостатки минимального уклона:

Влага медленнее стекает с кровли, поэтому возникает необходимость герметизации стыков профнастила.
Чем меньше уклон крыши, тем больше величина стыков профильного листа, что влечет за собой дополнительный расход материала.
Требуется использование более дорогого и качественного профнастила.
Требуется обустройство более сложной стропильной системы с большим количеством подпорок.
Отсутствие возможности оборудования жилой мансарды, в связи с чем увеличивается величина теплопотерь постройки через крышу.

Стропильная система и обрешетка

Необслуживаемые крыши промышленных объектов, в основном, делаются плоскими или односкатными. Для их обустройства применяется несущий профильный лист, высота которого не меньше 4,4 см, который приваривается на металлическое основание. В жилых домах для обустройства крыш используется профнастил, который монтируется на специальную обрешетку при помощи саморезов с резиновыми шайбами. Размер обрешетки зависит от высоты профилированного материала и угла наклона кровли.

Обустройство стропильной системы также осуществляется с учетом величины уклона и, соответственно, общей нагрузки кровли. Для среднего уклона стропила устанавливаются с шагом от 0,6 до 1 метра, а для минимального уклона рекомендуется уменьшить шаг до 0,4 метра, что позволит усилить конструкцию при скоплении большой массы снега на поверхности крыши.

Еще одним обязательным требованием при обустройстве стропильной системы является наличие вентилируемого зазора – пустого пространства под кровлей, которое необходимо для проветривания крыши, а также для снижения теплопотерь. Ширина зазора уменьшается с увеличением угла наклона кровли, однако его минимальное значение должно быть не меньше 50 мм.

Качественная гидроизоляция

Гидроизоляция необходима для того чтобы защитить теплоизоляционный слой от гниения, а профильный лист от коррозии. При правильно организованной гидроизоляции вся влага, которая конденсируется на внутренней стороне кровельного материала, отводится через специальный зазор. В качестве гидроизолирующего слоя может быть использован любой из представленных на современных строительных рынках материалов. Качество гидроизоляции в большей степени зависит от правильности ее установки.

Монтаж гидроизолирующего слоя выполняется в несколько этапов:

Гидроизоляционная пленка укладывается на стропила по направлению от карниза до конька внахлест, величина нахлеста должна составлять около 150 мм.
Стыки полотен приклеиваются между собой с помощью клейкой ленты, после чего пленка прикрепляется к стропилам строительным степлером.
По стропилам рейки формируется вентиляционный зазор, величина которого должна составлять не менее 50 мм.
На верхнюю обрешетку крепятся листы кровельного материала с помощью специальных саморезов с уплотнительным кольцом.

Еще одним условием качественной гидроизоляции кровли является установка водосточной системы, которая помогает отводить излишки влаги с ее поверхности. Для этого необходимо не только обеспечить достаточный угол наклона кровли, но и установить водостоки по направлению к воронкам (при внутренней системе сбора воды) или по направлению к специальным желобам (при наружной системе водосбора).

Минимальный уклон кровли из профлиста по СНИП

Человек, для которого строительство — непроходимые джунгли, уверен, что при выборе угла наклона крыши архитектор руководствуется только эстетическими соображениями. Однако это мнение в корне ошибочно. Насколько сильно будет наклонена крыша, зависит от множества критериев.

От чего зависит угол наклона крыши

Степень наклона стропильной системы крыши, подготовленной под покрытие профнастилом, определяется следующими основными факторами:

снеговой нагрузкой в регионе;
объёмом годовых осадков;
силой ветра.

Самый распространённый угол наклона крыши, покрытой профнастилом, обычно составляет 20–30 градусов

В местности, где на крышах домов скапливается толстый слой снега, профлисты выкладываются под уклоном в 20–25°. При такой степени наклона крыша получает страховку от формирования большой снежной подушки на скате.Крыша с углом наклона 20–25°, покрытая профлистом, легче поддаётся чистке от снега

Иногда борцы с толстым снежным покровом на крыше идут на отчаянный шаг — устраивают скаты и кладут кровельные материалы под углом до 45°. При таком раскладе отпадает необходимость усиливать стропильные ноги, ведь снег и ливневые потоки без труда самоустраняются.

С крутого кровельного ската снег сходит моментально, избавляя домовладельца от необходимости чистить крышу

Чем дождливее погода в регионе, тем круче делается кровельный скат.

Эту закономерность легко объяснить: с пологой крыши струи воды не смогут сбегать быстро. Это приведёт к застаиванию воды, появлению ржавчины в местах креплений и просачиванию влаги внутрь кровельного покрытия через стыки между листами финишного покрытия.

Если профнастил стелется на двускатную крышу с навесом, то сам навес тоже делается хотя бы с малым углом наклона

Но можно спроектировать крышу не с прямыми скатами, а округлыми. Такое решение и необычно, и удобно при эксплуатации.

Крыша с округлыми скатами, застеленная профлистами, не требует чистки снега и установки дополнительных сточных канавок для отвода дождевой воды

Минимальный наклон крыши, накрытой профнастилом и часто поливаемой дождями, составляет 12°.

Если пренебречь этим правилом, то швы между листами материала придётся тщательно замазывать герметиком.

Частые ливни становятся причиной строительства крыши с достаточно большим уклоном

Сильные ветра — это повод сделать крышу менее крутой, то есть с уклоном от 15 до 25°. Со ската, наклонённого значительно, кровельный материал легко может слететь, если вдруг попадёт под воздействие мощного вихря.Для большого дома, расположенного на открытой местности, отлично подойдёт вариант с несколькими пологими крышами, покрытыми профнастилом

Совсем плоская металлическая кровля на доме в ветреной местности — тоже не вариант. В таких условиях профнастил тем более не сможет удержаться на месте. Поэтому угол наклона должен быть близким к минимальному значению, но не самым малым.

Крыши с малым углом наклона также обычно возводят на отдельно стоящих постройках: гараже, бане, балконе верхнего этажа и навесе.Металлические крыши с малым углом наклона лучше использовать на небольших и отдельно стоящих постройках: такое решение хорошо помогает в ежегодном обслуживании кровли

Если интенсивность ветров средняя, то при проектировании останавливаются на угле наклона кровли в 35–45°. В зоне, где о вихрях только слышат, для выбора уклона крыши рамки не ставятся.Правильно уложенные и закреплённые листы профнастила на любой крыше прослужат долго, но необходимо соблюдать технологию монтажа

Угол ската крыши из профлиста

Большинство владельцев частных строений предпочитает сооружать крышу под профилированные листы с углом в 12–20° и поступает совершенно верно. Как утверждают производители, уклон менее 12° приемлем только для промышленных зданий.

В случае с промышленными объектами разрешается использовать профлист, даже если крыша наклонена на 8°. Правда, этот материал должен быть особенным — с дополнительными рёбрами жёсткости.

Минимальный уклон крыши из профлиста приближен к 5 градусам

В СНиП указано, что профилированными листами допустимо крыть кровлю с минимальным наклоном в 5–7°. Но в этой ситуации придётся использовать герметик для продольных и поперечных швов между металлическими профилями.

При малом уклоне крыши, крытой профнастилом, от осадков и прочих неприятностей может спасти только увеличение нахлёста между листами. Степень наложения отрезков материала друг на друга растёт по мере уменьшения угла наклона.

Угол наклона крыши из профнастила влияет на величину нахлёста между листами

Специалисты советуют делать выбор в пользу большего угла наклона кровли, нежели меньшего. Пологой крыше свойственно собирать много грязи, к тому же монтировать на неё профнастил довольно сложно.

По максимальному значению угол наклона крыши из профнастила правилами не ограничивается.

При желании под профилированные листы можно строить крышу даже с уклоном скатов в 70°. Преграда для реализации этого проекта бывает только одна — плохие погодные условия в регионе.

Вычисление уклона кровельного ската

Угол наклона крыши вычисляют следующим образом:

Измеряют ширину стены строения.
Полученное значение делят пополам — определяют длину одной стороны прямоугольного треугольника (прилежащего катета).
Находят длину противолежащего катета, то есть измеряют высоту крыши (расстояние от основания кровли до конькового бруса).Угол наклона кровли находят через таблицу тангенсов, поделив высоту крыши на половину ширины дома
Определяют тангенс угла прямоугольного треугольника (Tg A) — длину противолежащего катета делят на длину прилежащего катета.
Значение, близкое к полученному числу, находят по таблице. Расположенный рядом показатель градуса принимают за угол наклона кровли.

Таблица: тангенсы углов от 1 до 75 градусов

Представим, что половина ширины дома составляет 3 м, а высота конька — 2 м. В этом случае Tg A равен 0,6666. Получается, что угол наклона кровли составляет примерно 34°.

Определение оптимального угла наклона крыши

Подходит ли выбранный угол наклона для кровли под профнастил, проверяют пошагово:

На карте с классификацией регионов страны по снеговой нагрузке на горизонтальную плоскость находят необходимое значение. Показатель умножают на поправочный коэффициент (исходя из степени уклона крыши). При выборе угла наклона ската до 25° он равен единице, при уклоне более 60° — нулю. Если же уклон крыши от 25° до 60°, то для вычисления коэффициента используют формулу µ = (60° — α) / (60° — 25°), где α — уклон крыши, который бы хотелось использовать.В зависимости от снеговой нагрузки Россия делится на 8 регионов
По карте с обозначением ветровых нагрузок для всех регионов России определяют, с какой силой ветер воздействует на объекты в конкретной местности. Используя формулу W = Wn x Kh x C, где Wn — предельная нагрузка для определённого региона, Kh — коэффициент, определяемый высотой дома, С — аэродинамический коэффициент (0,8), находят ветровую нагрузку, характерную для кровли.По значениям ветровой нагрузки Россия также делится на 8 регионов
Обе нагрузки (давление снега и ветра) суммируют. Полученное значение сравнивают с несущей способностью выбранной марки профнастила, которую узнают у производителя материала. Например, если этот параметр составляет 253 кг/м², а общая нагрузка на кровлю получилась 255 кг/м², то следует выбрать другой угол наклона ската, который бы помог уменьшить давление на крышу. Или подобрать более подходящую марку профлиста.

Вероятные последствия невыполнения нормативов

Очень сложно не выполнить нормативы СНиП по выбору угла наклона крыши под профнастил, так как по правилам этот угол может быть практически любым. Поэтому главное условие при строительстве крыши — точно рассчитать нагрузку на кровельный материал, подобрать профлист необходимой несущей способности и следовать всем правилам его укладки. Иначе впоследствии могут появиться такие проблемы:

протекание крыши во время дождей;
деформация кровельного ската под снежными массами;
утечка тепла сквозь кровельный материал;
искривление покрытия под воздействием вихрей.

: сильный ветер сорвал крышу

Важно правильно рассчитать угол наклона для крыши. Специалисты советуют делать скат под профнастил крутым до разумных пределов, нежели совсем пологим. В противном случае придётся стелить листы с большим нахлёстом, из-за которого потребуется увеличить количество закупаемого материала.

Ксения Зубкова
Распечатать

Источник: https://masterok.guru/kryshi/stropilnaya-sistema/minimalnyiy-uklon-krovli-iz-proflista.html

Требования СНиП для уклона кровли из профлиста

Преимущества профлиста как кровельного материала
Основные правила устройства крыши

Сегодня на обширном рынке материалов для покрытия крыши профлист приобрел большую популярность. Его с успехом используют и в промышленном, и в частном строительстве. Профнастил помимо высоких эксплуатационные характеристик имеет и красивый вид – возможность заказать лист нужного размера значительно облегчает его монтаж. Единственное – нужно соблюдать правильный уклон кровли из профлиста.Учет минимального уклона необходим не только с позиций видения образа будущего дома. Данный вопрос актуален и в связи с климатическими условиями района предполагаемого строительства.

Преимущества профлиста как кровельного материала ↑

Сразу отметим его

высокую прочность,
надежность в эксплуатации,
легкость,
эстетичность.

Его можно использовать при уклоне ската не меньше 8° (1:7) согласно СниП. Уклон кровли в этом случае не дает перехлестывать дождевым водам через волны профнастила. То же касается и воздействия снеговой нагрузки. Это существенное преимущество, поскольку позволяет работы по накрытию производить круглый год, невзирая на капризы природы. Профлисты адаптированы к использованию в неблагоприятных условиях. Ему не грозит коррозия после дождя, как и выгорание под лучами солнца.

Этот строительный материал широко применяется для покрытия больших скатных крыш. Повышенная жесткость ребер не дает ему деформироваться, он прочный и экономичный.

Основные правила устройства крыши ↑

Способ укладки материала при выполнении монтажа профлиста на крышу в немалой степени определяет уклон кровли из профнастила. При работе с ним следует придерживаться определенных особенностей укладки и правил эксплуатации.

Какой должен быть уклон кровли ↑

Минимальный уклон кровли из профлиста для жилых зданий считается – 12°,оптимальным считают–20°, а из профнастила для промышленный сооружений равен, соответственно, – 8°.

Эти ограничения могут измениться в зависимости от числа положенных слоев. Например, если выполняют укладку в два слоя, то наклон необходимо увеличить, чтобы не дать различным осадкам скапливаться при стыках профильного листа. Чтобы защитить их от осадков, стыки промазывают герметическим наполнителем.

В том случае когда наклон крыши менее 14°, то при укладке нахлест соседних листов в горизонтальном направлении не должен быть меньше 20 см.

На стыке с ендовой и коньком герметизацию проводят при помощи специальных профилированных уплотнителей. Такая прокладка не позволяет осадкам попадать под элементы кровли во время сильной непогоды, например, ливневого дождя. При ее установке подобной оставляют зазор, достаточный для движения воздуха.

Следует особо отметить, что в процессе перекрытия крыши с углом наклона 12° и меньше проводят герметизацию стыков горизонтальных и вертикальных перехлестов профилирующих листов при помощи силиконового герметика.

15 –30°, требуется нахлест в интервале, от 15 до 20 см.
Более 30° – допустим нахлест от 10 до 15 см

Как крепится профлист на конструкцию крыши ↑

Для крепления профнастила конструкциям крыши, выполненным из дерева, больше всего подходят специальные саморезы для кровли, которые выполнены на конце со сверлом и оснащены неопреновой прокладкой. В отличие от крепления шифера здесь крепление проводят только в нижней части волны.

Используемые саморезы имеют размеры – 4,8 х 35 мм. Для закрепления коньков в верхней части используют саморезы побольше, длиной в 8 см. Следует позаботиться также о паро- и гидроизоляции, и о наличии зазора, обеспечивающего вентиляцию пространства под крышей. Эти требования при монтаже профнастила – обязательны.

Какую выбрать обрешетку ↑

У производственных и промышленных объектов крыша, как правило, плоская или односкатная. Для плоских крыш используют несущий профнастил, имеющий высоту профиля, начиная от 4,4 см. Его приваривают на металлический каркас. Затем по нему устраивают неэксплуатируемую плоскую крышу.

Для скатных крыш в основном берут профилированный лист, высота профиля которого не меньше, чем 3,5 см, а толщина листа – около 0,6/0,7 мм.

Важно знать, что чем выше профиль, тем он сможет выдержать большую нагрузку.

Размер обрешетки определяет высота волны использованного листа и уклон кровли из профлиста.

Если для работы используют профнастил марки С20, то при уклоне меньше 15°выполняется сплошная обрешетка, а нахлест листов – в две гофры.
При угле меньше 15° и используемом материале марки С35, то для обрешетки рекомендуется выбирать шаг в 30 см, нахлест – в одну волну. В некоторых отдельных случаях допущен шаг в 65 см.
Еще марки профилирующего листа – С44 и более. В этом случае расстояние между решетинами увеличивают до 500 мм, возможно, и более. Если крутизна ската превышает 15°, конструкцию под листы выполняют с шагом, начиная от 350 и заканчивая 500 мм, смотря какова высота гофры профнастила.

Полезные рекомендации

При любом наклоне кровли предполагается также устроить водосточную систему, которая будет «отвечать» за правильное удаление осадков и излишков влаги с поверхности крыши. Его наклон должен быть организован так, чтобы при установке внутренней системы водосбора он был направлен в сторону воронок для приема воды, либо по направлению желобов, если есть наружный водосбор. Важно также, чтобы был обеспечен оптимальный уклон кровли из профлиста.
При организации наклона до 10° рекомендуется укладывать специальные мембранные покрытия, которые в состоянии надежно защитить кровлю от влаги и повреждения материалов.

Важно знать, что если наклон крыши уменьшается, то необходимо соответственно увеличить зазор для вентиляции.

При монтаже профилированных листов нужно следовать всем требованиям к условиям укладки, шагу крепления и рекомендуемому размеру нахлеста. В частности, их монтируют с нахлестом на основание, чтобы обеспечить защитить подкровельное пространство.

Пренебрежение любым из требуемых критериев может привести к плачевным последствиям.

Источник: http://stylekrov.ru/trebovaniya-snip-dlya-uklona-krovli-iz-proflista.html

3 составляющие для расчёта допустимого уклона кровли из профнастила

Крыша из профнастила

Причина необходимости в минимальном уклоне

Любая не гибкая кровля имеет минимальный угол к горизонтальной поверхности от 10°. На примере профнастила, объяснимо это ввиду возможности попадания дождевой воды между стыками кровли, застаивания большого количества снега на поверхности крыши. Строгих ограничений по максимальному углу нет, однако крыши с крутыми скатами, где угол наклона более 60°, являются менее ветроустойчивыми.

Уклон крыши и кровельный материал

Понятия угла и уклона, минимальный угол по СНиП II-26-76*

Угол показывает отклонение ската от горизонтальной поверхности

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

Профнастил для крыши

Угол кровли к основанию, град.	Величина под нахлест, мм.
10 – 15	Не менее 200
15 – 30	150 – 200
30 – 90	100 – 150

Сплошная и разреженная обрешётка

Ниже приведена таблица показывающая зависимость толщины рисунка профиля, угла наклона и шаг обрешётки.

Толщина рисунка профиля, мм.*	Угол наклона, град.	Расстояние между досками обрешётки, мм.
менее 15	Не более 15	сплошная обрешётка
15 – 30	Не более 15	сплошная обрешётка
Не менее 15	До 500
30 – 50	Не более 15	До 500
Не менее 15	До 1000
50-70	Не менее 10	До 3000
70 и более	Не менее 10	До 4000

Толщина рисунка профиля* – данный размер указывается в наименовании профлиста, например, С-8, МП-20, НС-35 и т.д.

Разные виды профнастила

Расчёт допустимого уклона кровли из профнастила

Для расчёта допустимого уклона, необходимо знать следующие составляющие.

Несущую способность выбранной марки профнастила.
Вес кровельного пирога (утеплитель, обрешётка, стропилы).
Ветровую и снеговую нагрузку.

Толщина рисунка профиля, мм.*	Толщина металлического листа, мм.	Шаг опор, м.	Предельная нагрузка, кг/м²
21	0,6	1,8	253
44	0,55	3,0	118
44	0,8	3,0	240
60	0,8	3,0	324

Вес кровельного пирога берётся исходя из технических характеристик составляющих, например:

Вес 1 м² профнастила	Вес 1м² изоляции/утеплитель	Вес обрешётки за 1м²	Прочие составляющие
6	20	30	2

Составляющие крыши

Суммарно получаем вес кровельного пирога равный 58 кг на 1 м².

Детали, которые помогут решить проблему с герметизацией соединений крыши

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Ветровая нагрузка, расчёт

Снег и ветер несут наибольшую опасность для покрытия крыши

Карта с зонами ветрового давления РФ

Определение высотного коэффициента
Высота здания, м	Открытая территория	Небольшие города с высотой окружающих зданий более 10 м.	Города, с высотой окружающих зданий более 25 м.
До 5	0,75	0,5	0,4
5 – 10	1	0,65	0,4
10 – 20	1,25	0,85	0,53

К данной нагрузке прибавляется ранее рассчитанный вес кровельного пирога: 25,8 + 58 = 83,8 кг/м²

Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Снеговая нагрузка, расчёт

Карта с зонами снеговой нагрузки РФ

Коэффициент µ равен 1 при наклоне менее 25 градусов.
Коэффициент высчитывается по формуле (60 – α)*35, если предполагаемый угол от 25 до 60 градусов.
Угол крыши в 60 градусов, коэффициент равен 0, давление создаваемое снегом не учитывается ввиду отсутствия задержки снега на поверхности профнастила.

Определившись с углом установки кровли в 30°, давление снежного покрова будет составлять 205 кг/м².

Предельная нагрузка, кг/м².	Удельный вес кровельного пирога, кг/м²	Ветровая нагрузка, кг/м².	Снеговая нагрузка, кг/м².	Суммарно, кг/м².
324	58	25,8	205	288,8

Выбор конструкции кровли будет зависеть от уклона крыши

В видео можно увидеть кровлю из профлиста с уклоном:

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Источник: https://m-strana.ru/articles/uklon-krovli-iz-profnastila/

Минимальный уклон кровли из профлиста: строим крышу с минимальным углом

Одно из самых кропотливых занятий в период проектирования крыши из профнастила – это выбор ее угла. Здесь не играют роль никакие эстетические соображения: соотношение высоты крыши к ее общей площади в будущем скажется на том, как много полезного пространства остается в мансарде, будут ли проблемы с накоплением снега, и даже не унесет ли ветер вашу крышу в сильную бурю.

А ведь такое не редкость! Разберемся? Итак, какой же он – минимальный уклон кровли из профлиста? И как построить крышу с минимальным уклоном – все плюсы, минусы, рекомендации и тонкости строительства здесь!

Градусы, проценты и соотношения

Уклон крыши 8°, что соответствует значению 1:7 – это минимальное значение, которое может быть при монтаже профнастила. И после завершения всех работ необходимо тщательно проверить кровлю на предмет вентиляции. Только почему кровельщики в определении угла говорят не только о градусах, но и о процентах и даже коэффициентах? Все это – одно и тоже, разница есть только для проектных документов и при заказе материалов. Мы подготовили для вас таблицу, которая поможет вам разобраться, что к чему:

Теперь давайте разберемся в строительных терминах. Итак:

Плоскими называют такие крыши, угол наклона которых не превышает 5°.
Скатными те, которые обычно больше 20°. Естественно, что скатные крыши более водонепроницаемы, а потому и более популярны в частном строительстве.
Крыши с небольшим углом наклона – до 25°. Здесь уже можно оборудовать чердачные помещения, но без окон.
Крутые – те, что имеют уклон более 40°. Крутые позволяют обустроить хорошую жилую мансарду, которая не бывает лишней.
Большим называют тот уклон кровли, который приходится на промежуток 45-60°.
А вот идеальным на сегодняшний день считается угол уклона крыши 38-45°.

Итак, минимальный угол наклона крыши из профнастила – это 8°. Вот подробный видео мастер-класс, как строятся такие крыши:

Если вам необходимо построить крышу еще меньшего наклона, тогда профилированный лист уже должен быть внизу кровельного пирога – как перекрытие. Просто меняется принцип конструкции.

Минусы и плюсы крыши с минимальным уклоном

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

Меньший расход материала.
Более легкие и безопасные кровельные работы.
Отсутствие конька и проблем, связанных с его герметизацией.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – весомое давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

И вот мы перешли к досадным минусам. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Так, для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот на кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Второй момент: расход материала тоже увеличится, т.к. нахлест листов друг на друга уже придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Почему и оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица этих данных:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы немало сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

А теперь мы вас немного огорчим: даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет даже небезопасно! Почему? Читайте далее!

Ветровая и снеговая нагрузки

На определение угла наклона кровли из профнастила на самом деле влияет много исходных данных. В первую очередь это – климатические особенности местности, где стоит ваш дом. Поэтому заранее разузнайте, какая обычно здесь высота снежного покрова в самые зимние дни, как часто идет дождь, насколько сильным бывает ветер и какое у него преобладает направление:

Ведь уклон кровли из такого материала, как профлист, рассчитывается не из эстетических соображений, а как раз исходя из погодных факторов. Так, к минимальному значению стремится уклон крыш тех домов, которые находятся в районах с сильными ветровыми нагрузками. В этих местностях опасна так называемая «парусность кровли».

Вы слышали или видели, как иногда по полям «гуляют» сорванные ветром мощные поликарбонатные теплицы? А ведь их тоже не ставили на землю без крепления. И теперь представьте себе возможные последствия, если у вас уже в буквальном значении сорвет часть крыши.

Помните, какой самый главный недостаток профнастила? «Парусность»!

Поэтому не думайте, что ветровая нагрузка более безобидна, чем снеговая. В Новгородской области, например, среднее такое значение – 23 кг/м, где снеговая около 75 кг/м.

Тогда не стоит ли делать все крыши плоскими? Вовсе нет. Снега в России, как всем известно, зимой бывает и по горло. А ведь такие хрупкие на первый взгляд снежинки на самом деле весят немало.

Например, за одну ни чем не примечательную зиму на плоской крыше может собраться столько снега, как если бы на ней вплотную стояла бы целая рота. Никакие стропилы такое не выдержат, а потому в районах с значительными снеговыми нагрузками уклон крыши приходится делать и до 45° – чтобы снег не задерживался.

Тогда и в усилении стропил необходимости нет – осадки на таком основании уже вообще не будут задерживаться. Ведь легко сползает снег только с крутых крыш.

Вот карта, по которой вы сможете найти параметры для своей местности:

Напугаем: в Якутске снеговая нагрузка на крыше иногда достигает 550 кг на один квадратный метр. А это уже полтонны! Вот почему крыши домов в этом регионе всегда такие высокие и крутые. А вот в южных странах их можно хоть соломой покрывать в горизонтальном положении.

Даже небольшой слой снега по весу намного тяжелее, чем вы даже можете себе представить. И, в отличие от дождя, снег задерживается на крыше, а ведь в некоторых регионах России его высота на кровлях иногда превышает больше метра. И хуже всего в этом плане приходится как раз минимальному уклону.

Поэтому принимать решение по поводу того, делать ли угол крыши из профнастила настолько малым, нужно взвешенно.

Как рассчитать угол наклона самостоятельно?

Первым делом обратите внимание, какие крыши у ваших соседей. Мы имеем ввиду то место, где вы собираетесь строиться. Обычно они имеют почти одинаковый уклон, значение которого выстрадано столетиями и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как при помощи специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, вычисляют уклон крыши при помощи такого прибора, как уклономер, либо при помощи некоторых геометрических формул. Результат записывается в градусах или соотношении:

Или еще проще. Как вы наверняка помните из школьного курса геометрии, первым делом нужно узнать длину гипотенузы и катета. Гипотенуза – это прямая ската крыши, а расстояние от конька до перекрытия – противолежащий катет. Расстояние от середины перекрытия до карнизного ската – прилежащий катет. А теперь задействуем тригонометрическую функцию или вооружаемся инженерным калькулятором:

Второй не менее распространенный и такой верный способ: определяем соотношение между высотой от конька к перекрытию, и половиной ширины перекрытия. Делим высоту на половину значения ширины здания, и умножаем на 100. Просто!

Вот и решайте, каким будет уклон вашей крыши, исходя из четырех основных факторов:

Запланированного бюджета.
Предполагаемых снеговых нагрузок.
Среднего значения ветра.
Необходимости в полезном подкровельном пространстве.

И, если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок в строительстве, и что нужно будет делать.

Другие важные аспекты строительства

Обычно минимальные уклоны крыши с усиленными стропилами делают в крышах тех домов, которые находятся в районах с частыми солнечными днями и малым количеством осадков. Чтобы снизить нагрев внутренних помещений, в кровельном пироге предусматривают теплоизоляционные материалы и вентилируемый зазор. В остальном же остается позаботиться только о том, чтобы в дом не попала вода.

Защита от протечек

На пологих крышах при монтаже профнастила обязательно используйте уплотнительные ленты и мастики для нахлестов и стыков листов. А от протечек и повреждений такую крышу защищают специальные мембранные гидроизоляционные материалы. Вот стандартный пирог такой конструкции: профнастил=>стропилы=>утеплитель=>гидроизоляция=>обшивка.

Есть еще такой момент. Если вы делаете крышу со склоном меньше 10°, в качестве гидроизоляции используйте современную трехслойную мембрану. Только этот материал сможет защитить кровельный пирог от сырости внутри.

И, наконец, насколько минимальным не был бы уклон крыши, водосточную систему для него соорудить все равно придется. Влага, как и снег, задерживается на таких поверхностях больше, чем многие ожидают. А потому планируйте уклон так, чтобы он шел в сторону водоприемных воронок, если система сбора будет внутренней, либо в сторону желобов, если наружной.

Система стропил и обрешетка

Как и в обычных проектах, при минимальном уклоне профнастил так же укладывается на обрешетку и крепится саморезами с резиновыми прокладками. Но нахлест, от 10 см до 20 см, защемите уже стальными заклепками. Рекомендуем сделать перекрытие на две волны.

Есть такая зависимость: чем меньше угол наклона крыши, тем шире необходимо делать нахлест листов. И тем меньше уже эффективная площадь материала:

В пределах 15-30° наклона нахлест делайте 15-20 см.
А вот при строительстве более крутой кровли, с углом 30°, нахлест должен быть от 10 до 15 см.
Если же угол наклона крыши уже меньше 14°, то листы укладывать нужно по горизонтали с нахлестом 20 см.
При минимальном угле 8° наклона металлопрофильной крыши стыки между листами нужно делать двойными, тщательно заделывая их герметиком, чтобы внутрь не попала вода.

Обычная система стропил устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши лучше сократить этот шаг до 40 см. Основание получится более крепким, и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимального значения между системой стропил и профнастилом обязателен вентилируемый зазор – это тоже мера уменьшения теплопотерь. Более конкретно: чем меньше угол наклона, тем шире вам придется делать зазор для проветривания – а это не менее 50 мм.

Тонкости монтажа

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Соблюдайте технологию, следуйте нашим советам – и все получится!

Источник: https://KrovGid. com/montazh/minimalnyj-uklon-krovli-iz-proflista.html

Минимальный уклон кровли из профлиста – расчеты и схемы

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

кровельного материала
прочности стропильной системы
климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

	Минимальный уклон	Оптимальный уклон
Жилые дома	12 градусов	20 градусов
Производственные помещения	8 градусов	20 градусов

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Уклон кровли, град.	Минимальный нахлест, см
менее 12	20см и герметизация швов
12 — 15	не менее 20см
15 — 30	15 — 20 см
более 30	10 — 15 см

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона.

На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

Длина стены = 12м
Высота кровли h = 3м

Теперь необходимо рассчитать с и d.

В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему.

Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

tg(A) = h / c

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2.

Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

ветроустойчивость
простота монтажа
небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

возможность попадания осадков в стыковочных местах
зимой большая нагрузка от снега
возможно, придется зимой чистить крышу вручную
проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

исключено попадание осадков в стыки профлиста
увеличенное чердачное пространство
зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

неудобство монтажа профлиста
огромная парусность такой крыши
постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста (профнастила)

От такой идеи лучше отказаться исключительно потому, что минимальный уклон кровли из профлиста может обернуться повреждениями крыши зимой от снеговой нагрузки, а летом проникновением воды в подкровельное пространство под действием сильного ветра. С другой стороны, чем круче будет скат кровли, тем меньше на ней будет задерживаться снег, а вода вообще не имеет никаких шансов намочить потолок в доме. Но такую крышу сложнее строить. Как найти золотую середину, какой угол наклона выбрать, чтобы и строить было легче, и подкровельное пространство гарантированно оставалось сухим?

Что рекомендуют СНиП

Углы вообще, в том числе и угол наклона кровли, обычно измеряются в градусах. Но в СНиП принято измерять уклоны в процентах, которые определяются отношением высоты крыши от перекрытия до конька к расстоянию от проекции конька на перекрытие до карниза, умноженным на 100. Например, 1 : 9,5 х 100 = 10,5%. Поэтому, чтобы было понятно о каких углах идёт речь, приведём таблицу соответствий.

Градусы	%	Градусы	%	Градусы	%
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100,0

Она поможет определить, каким должен быть уклон кровли, чтобы соответствовать нормам СНиП.

Понятно, что если уклон будет больше 45°, например, 57°, то в процентах это будет 121.1%. Уклон кровли из профлиста, согласно СНиП, должен быть не менее 10%, то есть, он должен быть равен или превышать 6°. При уклоне кровли от 6° до 12° необходимо производить герметизацию продольных и поперечных стыков между листами. При уклонах более 12° герметизация стыков необязательна. Достаточно придерживаться рекомендуемых параметров нахлеста листов в продольном и поперечном направлениях. Но всё это общие требования строительных норм и правил.

Что ещё влияет на выбор уклона кровли из профлиста

Вот основные моменты, определяющие не только уклон, но и многое другое:

Финансовые возможности — в первую очередь.
План здания — обуславливает саму форму крыши.
Наличие или отсутствие мансарды.
Снеговая нагрузка.
Ветровая нагрузка.

Будучи сильно ограниченным в средствах, застройщик вынужден выбирать самый экономичный и самый простой вариант самого здания – прямоугольный.

И если даже для прямоугольного дома существует множество вариантов устройства кровли, то для любого другого плана это обернётся ещё большим усложнением конструкции стропильной системы. Желание иметь мансарду тоже выливается в ощутимые затраты как на её обустройство, так и на конструкцию всей системы стропил и обрешётки.

Снеговая и ветровая нагрузки, к сожалению, не зависят от финансовых возможностей заказчика строительства. Скорее наоборот – они диктуют свои условия и заставляют нести определённые расходы на обеспечение прочности и безопасности крыши вообще и кровли в частности.

Конструкция стропил и жёсткость профнастила здесь имеет особое значение. В последние годы ураганные ветры случаются даже там, где раньше о них только слышали по радио и видели по ТВ. Поэтому уделять внимание ветровым нагрузкам особенно необходимо при новом строительстве и при ремонте старых кровель. Парусность кровли уменьшить получится не всегда, поэтому уклон, позволяющий снизить подъёмную силу, частично поможет решить проблему безопасности. Необходимо также принимать меры для исключения возможности поддува порывов ветра под листы с последующим их срывом. Все необходимые конструктивные решения для этого есть. Нужно только строго им следовать при проведении строительно-монтажных работ. С помощью карт снеговой и ветровой нагрузки можно определиться и с выбором высоты профиля профнастила, и с углом наклона кровли. Высота профиля напрямую влияет на жёсткость профлиста, а значит, и на его несущую способность.

Более жёсткий профнастил может выдержать большую снеговую нагрузку, а значит, кровлю можно сделать более пологой. С другой стороны, чем меньше угол наклона кровли, тем больше шансов на то, что при сильных ветрах она может оказаться не защищённой от проникновения влаги внутрь кровельного «пирога» через стыки профнастила. Да и более пологая крыша требует более прочной опоры в виде усложнённой стропильной конструкции. Наличие или отсутствие в планах строительства мансарды тоже оказывает своё влияние на эти моменты в устройстве крыши, поскольку площадь и высота потолка в мансарде напрямую зависит от величины уклона. Чем больше угол наклона ската кровли, тем больше полезный объём мансарды. Существует также взаимосвязь между углом ската, сечением профиля настила и обрешеткой под кровлю. Если угол наклона кровли меньше 10°, обрешетку рекомендуется делать сплошную, поперечный нахлест профлистов должен быть не менее 300 мм, а в продольном направлении на предыдущий лист лучше уложить две волны очередного листа.

При уклоне от 10° до 15° в продольном направлении можно ограничиться одной волной, а для поперечного нахлеста достаточно 200 мм. Шаг обрешетки при этом может достигать 450 мм. Когда угол наклона превышает 15°, шаг обрешетки можно увеличить, а нахлест уменьшить. Разумеется, шаг обрешётки зависит и от высоты профиля. Чем большей жёсткостью обладает профлист, тем больше может быть шаг. Последний можно изменять и в зависимости от сечения применяемой доски или бруса.

Сечения обрешетки в зависимости от уклона крыши и шага стропил, мм
Шаг обрешетки, мм	Уклон скатов крыши
	1:1		1:1,5		1:3 и более пологие
	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1,2 м
250	22х100	25х100	22х100	25х100	22х100	32х100
300	22х100	25х100	22х100	32х100	25х100	32х100
400	22х100	32х100	22х100	32х100	25х100	38х100
450	22х100	32х100	25х100	32х100	32х100	38х100
600	25х100	32х100	25х100	32х100	32х100	38х100
750	32х100	38х100	32х100	38х100	32х100	50х100
900	32х100	38х100	32х100	38х100	38х100	50х100
1200	32х100	50х100	32х100	50х100	38х100	50х100
1500	50х100	50х100	50х100	50х100	50х100	50х100

При увеличении сечения шаг тоже можно увеличивать.

При укладке профлиста необходимо учитывать «Розу ветров» местности и начинать монтаж с того края крыши, в сторону которого ветер дует чаще и сильнее. Благодаря этой небольшой хитрости даже сильный ветер не сможет задуть воду в стык между листами во время дождя, а также сорвать листы с крыши по одному, «поддев» их через стыки. В случае длинного ската крыши и при необходимости укладки двух и более рядов профнастила, как в случае с металлочерепицей, монтаж необходимо начинать с нижнего ряда.

Выбор варианта уклона

Это позволит уменьшить угол наклона кровли. При выполнении монтажа в любом случае необходимо соблюдать все рекомендации строительных норм и правил, а также специалистов-практиков, и тогда даже самый минимальный уклон кровли из профнастила не вызовет проблем в период эксплуатации и не станет причиной для разочарования.

Минимальный уклон кровли из профнастила

При возведении дома, каждый хозяин мечтает о том, чтобы он был надежным, прослужил как можно дольше. Очень многое зависит от крыши – она служит надежной защитой нашего дома, выполняет множество важных и ответственных функций. Долговечность крыш напрямую зависит от угла ее возведения относительно дома. Наклоны на крышах зависят в первую очередь от климатических условий местности, на которой возводится дома, роз ветров, осадков. Не менее значим и е материал. Давайте попытаемся определить, каким должен быть уклон кровли из профнастила, как точно произвести расчет. Профнастил идеально применять в том случае, если скат на кровле до 12 метров. Крайне важно придерживание всех требований СНиПа (документ, в котором учтены все основные параметры, необходимые при перекрытии крыши).

Советуем прочитать: расчет профлиста на крышу

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Как определить кровельный уклон?

Какие параметры влияют на кровельный уклон?

Наклоны крыш всегда зависят от нескольких факторов, которые непременно следует учитывать при перекрытии. Давайте разберемся в этом.

К примеру, самые незначительные углы кровли применяются там, где дома подвергаются сильнейшим ветровым нагрузкам. Парусные перекрытия – это скорее необходимость в таких районах, в противном случае кровли просто напросто будут срываться сильными ветрами. Однако подобрать правильный уклон для таких кровель – всего лишь полдела. Обязательно при перекрытии дома следует создать надежное основание под кровлю. Так, вы можете укрепить стропила, использовать дополнительный крепеж, уменьшить шаги установок главных каркасных, обрешеточных элементов.

Минимальные уклоны

Другой пример. Если вы проживаете в районе, где часто и много выпадает снега, при перекрытии дома необходимо пользоваться уклоном на крыше до 45 градусов. Это позволит снегу скатываться с крыш, не задерживаясь на них. Усиливать стропила на таких кровлях бессмысленно, такой уклон крыши вообще не предполагает учет снеговых нагрузок.

Наша страна богата на климатические пояса. Есть у нас районы, где не наблюдается слишком много осадков, а солнечные дни – далеко не редкость. Обустройство домов в таких районах предполагает применение перекрытия с минимальными уклонами и усилением стропил. Пироги таких кровель дополнительно устилают теплоизоляционными материалами (это помогает избегать излишнего нагрева перекрытия), в их обустройстве обязательно должен присутствовать вентилируемый зазор. Дополнительная защита кровельного пирога от протеканий обеспечивается специальным мембранным материалом гидроизоляции.

Как укладывать профнастил (основные технологии)?

При условии, что крыша заранее подготовлена к работе, существуют определенные технологии укладки профнастила на нее. Кровельные пироги таких крыш – это совокупность определенных слоев. Основные из таких слоев: профнастил – стропильная система – слой утепления – слой гидроизоляции – внутренняя обшивка.

Кстати, стропильный шаг в этом случае полностью зависит от того, насколько велика кровля, нагрузки, которые планируются на нее возлагаться, типов стропильных материалов.

Советуем прочитать: шаг стропил под профнастил

Обрешетку под крышей можно выполнять из деревянного или металлического материала. Учитывая климатические условия, в которых вы возводите дом, выбирается толщина слоя теплоизоляции. Кроме того, в обязательном порядке в кровельном пироге должны присутствовать такие слои, как гидро- и пароизоляция. Если уклон выбран не слишком большой, становится обязательным наличие зазора вентиляции между профнастилом и стропильной системой. Это позволит не только правильно эксплуатировать крышу, еще и предупредит излишнюю теплопотерю кровлей. В обязательном порядке учитывайте и правила обустройства обрешетки под профнастил.

Схема расчета угла наклона крыши

Обустройство стропильной системы также предусматривает соблюдение правил, которые предполагают определенные шаги (от 60 сантиметров до метра). Очень редко, при необходимости усиления, шаги уменьшают к сорока сантиметрам, в этом случае значительно укрепляется основание.

Укладка профнастила с выбранным углом происходит прямо на обрешеточную систему, крепиться он саморезами, у которых в обязательном порядке присутствуют прокладки из резиночек. Шаги крепления по профнастилу бывают совершенно разнообразными, саморезы всегда вкручивают в волновое углубление, которое прилегает к обрешетке.

Места нахлестов на уклонах (они могут колебаться от 100 до 200 миллиметров) в конце работы скрепляют стальными заклепками. Небольшие уклоны предполагают нахлест в две волны.

Замеряем углы уклонов

Вычислить кровельный уклон можно специальным прибором – уклономером. Кроме того, существует другой способ вычисления, он предполагает знанием геометрических формул. Измеряются углы градусами, процентами или их соотношениями.

Таблица уклона кровли

Вычисление уклона геометрическим способом, предполагает определение длины гипотенузы или катетов. Роль гипотенузы в нашем случае выполняет прямая – скат кровли. Противолежащий катет – длина от конька к перекрытию, прилежащий катет – длина от карнизного ската к середине перекрытия.

Если вы оперируете данными значениями, можно легко вычислить, используя тригонометрическую функцию, необходимые минимальные наклоны для крыш.

Еще более простой метод определения минимумов для углов крыш – применение соотношений между высотами от коньков к перекрытиям и половиной самого перекрытия. Высоту следует разделить на половину значения ширины постройки, получившуюся цифру – умножить на сто.

Советы от специалистов

При любом уклоне перекрытия необходимо обустроить водосточную систему. С ее помощью станут удаляться осадки и другое. Организовывая уклон, планируйте его так, чтобы он направлялся к водоприемным воронкам, если есть внутренняя система сбора; к желобам — если водосбор наружный. Особенно эти правила важны, если мы имеем дело с минимальными наклонными углами.

При угле до 10 градусов, целесообразно использование специальных мембранных кровельных покрытий – они защитят крышу от влаги, будут препятствовать порче материала. Здесь можно определить такую закономерность: чем меньше уклон – тем большим должен быть зазор вентиляции.

Обязательно соблюдайте условия кладки материалов (особенно, если угол наклона минимальный), размеры нахлеста, шаги крепления. При пренебрежении хотя бы одного из вышеперечисленных условий, исправить последствия будет практически нереально.

Уклон односкатной кровли из профнастила. Какой уклон должен быть у кровли из профлиста? Нюансы монтажа профнастила

Человек, который плохо разбирается в тонкостях строительства может решить, что угол уклона крыши из профлиста архитекторы выбирают только из эстетических соображений. На самом деле наклон кровли из профнастила является одной из наиболее важных характеристик. Выбирая его обязательно следует учесть множество исходных параметров.

Что влияет на выбор угла наклона крыши

Один из важных аспектов, определяющий величину угла наклона — особенность климата в регионе, где будет строиться здание. Прежде всего это:

Высота снежной массы;
Количество осадков;
Роза ветров;
Кровельный материал;
Прочность стропильной системы.

Следует помнить, что вода быстро стечет с крыши, а снег останется на ней дольше. Можно себе представить, какой вес должна выдержать кровля, учитывая что уровень снежных наносов в некоторых регионах может превышать 1‑м. Чем больше будет наклонен профнастил, тем быстрее с него будет сходить снежная масса.

При выборе угла склона профнастила, следует учесть параметры используемых материалов, которые вы выбрали для кровли. Пример: несущий профилированный лист с высокой волной допустимо применять даже на плоских крышах ТРЦ. Стеновой либо универсальный металлопровиль, подходит только для кровли с большим углом наклона.

Важно! Если склон кровли не превышает 12°, следует обработать горизонтальные швы герметиком, во избежание попадания воды под стыки.

Произведение расчета угла наклона кровли из профлиста

Проводя расчет уклона крыши из металопрофиля обязательно учитывайте следующие параметры:

Вес теплоизоляционного материала, обрешеточной системы, контробрешетки и других слоев кровельных материалов.
Вес самого профнастила.
Нагрузку снеговых наносов в вашем регионе.
Нагрузку при порывах ветра.

Расчеты согласно схематическому рисунку

Возьмем в качестве примера классическую двускатный тип кровли. Как видно на рисунке, А равно углу наклона левого ската, В — правого. Затем чтоб провести расчет требуется узнать высоту крыши равную h и длину горизонтальной секции скатов с и d .

Если крыша симметрическая, с и d будут равными и чтоб их вычесть потребуется разделить стены 50*50.

Пример: по схематическому рисунку, стороны крыши симметрические, значит углы А и В — одинаковые. Пробуем провести расчет углов согласно имеющемуся примеру.

Сегодня на обширном рынке материалов для покрытия крыши профлист приобрел большую популярность. Его с успехом используют и в промышленном, и в частном строительстве. Профнастил помимо высоких эксплуатационные характеристик имеет и красивый вид – возможность заказать лист нужного размера значительно облегчает его монтаж. Единственное – нужно соблюдать правильный уклон кровли из профлиста.
Учет минимального уклона необходим не только с позиций видения образа будущего дома. Данный вопрос актуален и в связи с климатическими условиями района предполагаемого строительства.
Преимущества профлиста как кровельного материала
Сразу отметим его
- высокую прочность,
- надежность в эксплуатации,
- легкость,
- эстетичность.
Его можно использовать при уклоне ската не меньше 8° (1:7) согласно СниП. Уклон кровли в этом случае не дает перехлестывать дождевым водам через волны профнастила. То же касается и воздействия снеговой нагрузки. Это существенное преимущество, поскольку позволяет работы по накрытию производить круглый год, невзирая на капризы природы. Профлисты адаптированы к использованию в неблагоприятных условиях. Ему не грозит коррозия после дождя, как и выгорание под лучами солнца.
Этот строительный материал широко применяется для покрытия больших скатных крыш. Повышенная жесткость ребер не дает ему деформироваться, он прочный и экономичный.
Основные правила устройства крыши
Способ укладки материала при выполнении монтажа профлиста на крышу в немалой степени определяет уклон кровли из профнастила. При работе с ним следует придерживаться определенных особенностей укладки и правил эксплуатации.
Какой должен быть уклон кровли
Минимальный уклон кровли из профлиста для жилых зданий считается – 12°,оптимальным считают–20°, а из профнастила для промышленный сооружений равен, соответственно, – 8°.
Эти ограничения могут измениться в зависимости от числа положенных слоев. Например, если выполняют укладку в два слоя, то наклон необходимо увеличить, чтобы не дать различным осадкам скапливаться при стыках профильного листа. Чтобы защитить их от осадков, стыки промазывают герметическим наполнителем.
- В том случае когда наклон крыши менее 14°, то при укладке нахлест соседних листов в горизонтальном направлении не должен быть меньше 20 см.
На стыке с ендовой и коньком герметизацию проводят при помощи специальных профилированных уплотнителей. Такая прокладка не позволяет осадкам попадать под элементы кровли во время сильной непогоды, например, ливневого дождя. При ее установке подобной оставляют зазор, достаточный для движения воздуха.
Следует особо отметить, что в процессе перекрытия крыши с углом наклона 12° и меньше проводят герметизацию стыков горизонтальных и вертикальных перехлестов профилирующих листов при помощи силиконового герметика.
- 15 –30°, требуется нахлест в интервале, от 15 до 20 см.
- Более 30° – допустим нахлест от 10 до 15 см
Как крепится профлист на конструкцию крыши
Для крепления профнастила конструкциям крыши, выполненным из дерева, больше всего подходят специальные саморезы для кровли, которые выполнены на конце со сверлом и оснащены неопреновой прокладкой. В отличие от здесь крепление проводят только в нижней части волны.
Используемые саморезы имеют размеры – 4,8 х 35 мм. Для закрепления коньков в верхней части используют саморезы побольше, длиной в 8 см. Следует позаботиться также о паро- и гидроизоляции, и о наличии зазора, обеспечивающего вентиляцию пространства под крышей. Эти требования при – обязательны.
Какую выбрать обрешетку

У производственных и промышленных объектов крыша, как правило, плоская или односкатная. Для плоских крыш используют несущий профнастил, имеющий высоту профиля, начиная от 4,4 см. Его приваривают на металлический каркас. Затем по нему устраивают неэксплуатируемую плоскую крышу.
Для скатных крыш в основном берут профилированный лист, высота профиля которого не меньше, чем 3,5 см, а толщина листа – около 0,6/0,7 мм.
Важно знать, что чем выше профиль, тем он сможет выдержать большую нагрузку.
Размер обрешетки определяет высота волны использованного листа и уклон кровли из профлиста.
- Если для работы используют профнастил марки С20, то при уклоне меньше 15°выполняется сплошная обрешетка, а нахлест листов – в две гофры.
- При угле меньше 15° и используемом материале марки С35, то для обрешетки рекомендуется выбирать шаг в 30 см, нахлест – в одну волну. В некоторых отдельных случаях допущен шаг в 65 см.
- Еще марки профилирующего листа – С44 и более. В этом случае расстояние между решетинами увеличивают до 500 мм, возможно, и более. Если крутизна ската превышает 15°, конструкцию под листы выполняют с шагом, начиная от 350 и заканчивая 500 мм, смотря какова высота гофры профнастила.
- При любом наклоне кровли предполагается также устроить водосточную систему, которая будет «отвечать» за правильное удаление осадков и излишков влаги с поверхности крыши. Его наклон должен быть организован так, чтобы при установке внутренней системы водосбора он был направлен в сторону воронок для приема воды, либо по направлению желобов, если есть наружный водосбор. Важно также, чтобы был обеспечен оптимальный уклон кровли из профлиста.
- При организации наклона до 10° рекомендуется укладывать специальные мембранные покрытия, которые в состоянии надежно защитить кровлю от влаги и повреждения материалов.
Важно знать, что если наклон крыши уменьшается, то необходимо соответственно увеличить зазор для вентиляции.
- При монтаже профилированных листов нужно следовать всем требованиям к условиям укладки, шагу крепления и рекомендуемому размеру нахлеста. В частности, их монтируют с нахлестом на основание, чтобы обеспечить защитить подкровельное пространство.
Пренебрежение любым из требуемых критериев может привести к плачевным последствиям.

Чтобы крыша надежно защищала дом и прослужила как можно дольше, при ее возведении необходимо учесть под каким углом по отношению к самому дому она будет построена. Большое влияние при этом оказывает климат, роза ветров, обилие осадков в той населенной зоне, где возводится дом. Но также немаловажное значение имеет и материал, который будет служить кровлей.

Прежде всего, необходимо отметить, что кровля крыши профнастилом идеально подходит в том случае, если длина ее ската меньше 12 метров. Важно при укладке профнастила на кровлю соблюдать все требования СНиП, в которых к применению рекомендуется стеновой, универсальный профлист, а также профилированный лист для перекрытий и с высотой волны выше 20 мм. При выборе профлиста нужно соблюдать соответствие его полимерного покрытия особенностям климата.

Уже взято за правило измерять угол наклона кровли в градусах или процентах:

Один градус равен 1,7 процента, а 45 градусов – 100 процентам.

Чем выше угол наклона кровли, тем меньше на нее будет оказывать давление снег зимой, и быстрее будет отводиться вода летом. Однако существенно возрастает влияние розы ветров (иначе говоря – парусность крыши). Если уклон крыши будет незначительным, то влияние ветра уменьшится, но соответственно вырастет нагрузка на кровлю от осадков, а значит, придется задуматься над обеспечением надежной герметизации и водостойкости кровельного материала.

В зависимости от климатических условий, в которых строится дом, учитывается угол наклона. Там, где выпадает большое количество осадков, лучше всего сделать крышу под углом 45 градусов, чтобы капли дождя или снег не задерживались на крыше. Если на местности преобладают сухие и теплые дни, то угол наклона следует сделать минимальным (в случае с профнастилом 8 – 10 градусов). Такой же уклон кровли будет уместен в тех краях, где возможно возникновение штормового ветра.

Для такого материала, как профлист, СНиП рекомендуют градус уклона в 20 градусов (36,4 процента). Это идеальный уклон для профлиста. Но крыши на домах делаются разные и не всегда угол их наклона равен 20 градусам. Потому существует минимальная разрешенная величина угла наклона крыши для каждого материала, выбранного для кровли, в том числе и профилирующих листов.

Минимальным градусом угла уклона кровли из профнастила для промышленных или хозяйственных построек являются 8 градусов (14,1 градуса), для жилых домов – 10 градусов (17,6 процента). Если кровля будет укладываться в несколько слоев (например, в два), то эти цифры увеличатся, то есть угол уклона кровли необходимо увеличить, чтобы не допустить скопления влаги на стыках профнастила.

Чем меньше будет угол уклона, тем шире придется делать нахлест листов, из-за чего уменьшится эффективная площадь материала. Так, например, при наклоне в 35 гр. нахлест должен быть равен 15 см, от 15 до 30 гр. – 20 см, менее 15 градусов внахлест идут две волны профилирующего листа, и его стыки (и продольные, и поперечные) поддаются герметичной обработке.

Расчеты по вычислению угла наклона

Чтобы произвести расчеты по вычислению угла, под которым будет наклонена кровля, часто применяется уклономер – специально предназначенный для этого прибор. Но есть возможность произвести вычисления самостоятельно, вооружившись знаниями по тригонометрии.

Здесь пригодится формула прямоугольного треугольника. Катеты будут представлять промежуток между коньком и перекрытием и промежуток между карнизным скатом и центром перекрытия. Гипотенуза — это скос крыши, измеренный по прямой. Узнав эти расстояния и применив к ним тригонометрическую функцию, есть возможность с легкостью рассчитать самое маленькое значение угла наклона кровли.

С помощью деления высоты конька на длину скоса получаем синус угла ската крыши. Используя вычисления на калькуляторе, определяется его величина в градусах (процентах). Если удобнее использовать функции косинуса или тангенса, то применяются соответствие ½ ширины перекрытия и длины скоса кровли или высоты конька и ½ ширины перекрытия.

Обратите внимание

В этой статье

Что влияет на уклон крыши из профлиста?

При постройке дома одним из основных моментов, который стоит учитывать, является климат окружающей среды. Это и влага и ветренность и объем и частота осадков. Чтобы выяснить нужный наклон крыши, нужно учесть три климатических фактора:

Уровень снежных осадков;
Частота и интенсивность дождей;
Скорость и направление ветра.

При выборе угла также не забывайте то, что с крыш под маленьким углом, вода будет стекать не так быстро и при сильном ливне будут возможны протекания в местах стыка. Угол наклона должен составлять не меньше 12 градусов, тогда об этой проблеме можно не заботиться. Если же угол меньше, то места стыков обязательно нужно дополнительно герметизировать.

Зависимость величины нахлеста листов от угла уклона

Минимальный уклон кровли из профлиста составляет 12 градусов. При нём нет нужды в дополнительной герметизации и не стоит переживать о протеканиях. Но при этом в промежутке между 12 и 14 градусами, остается еще одна обязывающая необходимость. Это увеличенный размер нахлеста листов. Для профнастила и его экономного расходования, оптимальным уклоном считается 15-30 градусов.

Эта таблица наглядно демонстрирует зависимость размера нахлеста от угла.

Как видите, ставить плоскую или приближенную к плоской крышу из профнастила может быть совсем нерезонно.

Как рассчитать уклон кровли?

Расчет обязательно должен включать в себя такие составляющие:

Вес обрешетки, контробрешетки, утеплителя и остальных слоев кровли;
Вес кровельного покрытия;
Уровень снежных осадков в регионе;
Скорость и направление ветра в регионе.

Складываем все эти составляющие и получаем 5,4+15+28,3+3=51,7 кг/м².

Совет! Чтобы оставить себе пространство для манёвра, полученный коэффициент нужно умножить на 1.1. С таким расчетом Вы получите возможность свободно менять некоторые из материалов кровельного пирога.

Так поступим и мы, и в итоге получим массу кровли 56,87 кг на квадратный метр.

Следующий этап – измерение скорости ветра и снежных осадков в регионе. В интернете нетрудно найти карту снежной нагрузки на поверхности РФ. Точно также доступна и карта ветровой нагрузки.

Итого 23*1*0,8-18,4 кг/м2.

Складываем массу кровли и нагрузки ветра и получаем 56,87+18,4=75,27 кг/м2. Второй главнейшей цифрой становится максимально допустимый вес для нашего листа. При шаге опор в 1,8 м, она составляет 253 кг на квадратный метр.

При наклоне меньше 25 градусов, масса снеговой нагрузки будет равна средней для региона, то есть 180 кг. Тогда 180_75,27-255,27 кг/м2 0 масса кровли со всеми возможными нагрузками больше, чем максимально несущая для листа. Тогда нужный на угол находится в промежутке между 25 и 60 градусами.

Это добавляет в нашу формулу коэффициент µ и уровень уклона кровли из профлиста поддается такому вычислению:

180*(60-а)*(60-25)+75,27=253

Результатом такого уравнения является нужный нам угол а. Он составляет 25,441 градус, его можно округлить до 26 – это будет минимальный уклон крыши из профнастила. По такому же расчету, между прочим, можно рассчитать и угол наклона односкатной крыши.

Пользуйтесь указанными в статье формулами и стройте грамотно!

Источник profiroof.com

Причина необходимости в минимальном уклоне

Источник belhouse.by

Понятия угла и уклона, минимальный угол по СНиП II-26-76*

Источник obustroeno.com

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

Источник centr-krovlya.ru

Источник legkovmeste.ru

Ниже приведена таблица показывающая зависимость толщины рисунка профиля, угла наклона и шаг обрешётки.

Толщина рисунка профиля* – данный размер указывается в наименовании профлиста, например, С-8, МП-20, НС-35 и т.д.

Источник otdelka-expert.ru

Расчёт допустимого уклона кровли из профнастила

Для расчёта допустимого уклона, необходимо знать следующие составляющие .

Несущую способность выбранной марки профнастила.

Вес кровельного пирога (утеплитель, обрешётка, стропилы).

Ветровую и снеговую нагрузку .

Вес кровельного пирога берётся исходя из технических характеристик составляющих, например:

Источник pinterest.com

Суммарно получаем вес кровельного пирога равный 58 кг на 1 м².

Детали, которые помогут решить проблему с герметизацией соединений крыши

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Ветровая нагрузка, расчёт

Источник absolut35.ru

Источник criptopia.ru

К данной нагрузке прибавляется ранее рассчитанный вес кровельного пирога: 25,8 + 58 = 83,8 кг/м²

Снеговая нагрузка, расчёт

Источник dom-krovly.ru

Коэффициент µ равен 1 при наклоне менее 25 градусов.

Коэффициент высчитывается по формуле (60 – α)*35, если предполагаемый угол от 25 до 60 градусов.

Угол крыши в 60 градусов, коэффициент равен 0, давление создаваемое снегом не учитывается ввиду отсутствия задержки снега на поверхности профнастила.

Определившись с углом установки кровли в 30°, давление снежного покрова будет составлять 205 кг/м².

Источник zen.yandex.ru

Видео описание

В видео можно увидеть кровлю из профлиста с уклоном:

Заключение

от чего зависит конфигурация крыши. Градусы, проценты и соотношения

Уже взято за правило измерять угол наклона кровли в градусах или процентах:

Один градус равен 1,7 процента, а 45 градусов – 100 процентам.

Расчеты по вычислению угла наклона

Обратите внимание

Важную роль в строительстве надежного и долговечного здания является этап проектирования. Если говорить о кровле, важно правильно выбрать уклон крыши из профнастила. Это не только вопрос личных предпочтений и эстетики. От угла кровли зависят размеры чердака или мансарды, наличие или отсутствие проблем со скоплением снега и стойкость к ветровым нагрузкам. Для того чтобы определиться с наклоном кровли важно учесть много факторов.

Некоторые считают, что угол наклона связан лишь с желанием заказчика и архитектурной задумкой. На самом деле, существуют две группы факторов, от которых зависит минимальный уклон:

Климатические условия.
Особенности кровельного материала.

Климатический фактор

Есть несколько особенностей климата, которые могут существенно повлиять на угол наклона:

В отличии от дождя, снег очень часто задерживается на поверхности крыши. Если в местности может выпасть метр и более снега, то сложно представить, какой должна быть мощной кровля, чтобы выдерживать такую массу, если она не будет скатываться вниз. Чем больше угол наклона, тем вероятнее, что под своим весом снеговая масса сползет вниз. Вряд ли кому-то захочется зимой чистить не только двор, но и крышу от снега. Поэтому в таких регионах могут быть конструкции с уклоном кровли и 40° и выше.

Дождевые осадки. Чем больше нагрузка от дождей в территории, тем более крутой создают угол наклона крыши. Чем дольше вода остается на кровле, тем больше вероятность того, что со временем она крыша начнет протекать. Если делать уклон кровли меньше 12°, нужно все стыки кровельного материала тщательно герметизировать, а нахлест листов делать больше.

Если предыдущие факторы говорили в пользу крутых крыш, то в территориях с сильными и порывистыми ветрами наоборот советуется делать уклон кровли небольшим. Это позволит уменьшить парусность конструкции. Если регион подвергается сильным ветрам, крышу лучше создать под углом 15-25°, не более. В случаях же вероятности ураганных ветров, угол наклона может и вовсе составлять 8° и меньше. Однако, это не значит, что можно вообще делать конструкцию плоской, так как она тоже не устоит перед сильным ураганом.

Зависимость угла наклона от кровельного материала

Очевидно, что для территорий с сильными дождевыми и снеговыми осадками, нужно делать крышу под большим углом, а в местностях с сильными ветрами — с минимальным углом.

На выбор минимального уклона также влияют особенности кровельного материала. Каждый из создает свою нижнюю планку для угла крыши. Климатические факторы могут увеличить это значение, однако делать кровлю более пологой чем предполагает материал не стоит.

Ондулин. Минимальный уклон ската составляет 6°.
Мягкая черепица. Минимум 11° наклона.
Профнастил. Не меньше 12°, в противном случае нужно будет заняться проклейкой стыков профлиста.
Металлочерепица. Минимальное значение ската — 14°.
Рулонные материалы в два слоя — 15°. Если используется трехслойное покрытие — можно и вовсе крышу делать пологой (2-5°).

Различные кровельные материалы

Требования СНиП

Шифер, черепица и другие штучные материалы. Минимальное значение уклона — 22°.

Согласно требованиям СНиП, для крыши из профнастила минимально допустимый порог — 8°, однако он допустим лишь для хозяйственных построек и промышленных сооружений. Угол кровли из профнастила для жилых домов составляет минимум 10°. Однако строительные фирмы дают гарантию только на конструкции с уклоном в 12° и выше. Максимальный угол наклона может составлять даже 70° и больше.

Однако стоит помнить, что чем меньше высота кровли и соответственно угол ската, тем меньшее расстояние нужно делать между досками обрешетки. Как видно из представленной ниже таблицы, крыша с небольшим уклоном требует сплошной обрешетки.

Требования СНиП

Преимущества и недостатки минимального угла наклона

Почему вообще стоит вопрос о минимально допустимой норме для двускатной и односкатной крыши? В чем преимущества низких конструкций? Далее перечисляются некоторые их плюсы:

Уменьшение расхода кровельного материала. Если крыша высокая, ей необходима более массивная стропильная система. Уменьшая же угол ската, можно снизить стоимость всей конструкции. Однако стоит учесть, что и нахлест листов будет больше у низких кровель.
Безопасность при выполнении кровельных работ.
Односкатные крыши лишены конька, а значит и всего объема работ с ним.

Помимо преимуществ, низкая кровля имеет и ряд недостатков:

Медленный сток воды, а значит высокая вероятность протеканий и порчи кровельного пирога. Для этого листы в местах нахлеста необходимо герметизировать.
Высокая снеговая нагрузка на крышу. В некоторых случаях при обильных снегопадах нужно будет самостоятельно чистить крышу из профлиста от снега.
Невозможность оборудовать жилую мансарду.

Расчет угла наклона

Приняв во внимание все вышеперечисленные факторы, следует определиться с тем, какой угол наклона будет оптимальным для конкретной ситуации. В первую очередь, собираясь построить дом нужно посмотреть, какой угол наклона крыши у соседей, ведь климатические особенности на одной территории одинаковые.

Также важно определить, как будет использоваться чердачное помещение. Если нужно создать еще одну или несколько жилых комнат, тогда высота крыши будет большей, чем минимально допустимая.

Существует несколько видов крыш из профлиста:

Малоуклонные (14° и меньше). Вертикальный нахлест материала составляет 20 см, а стык выполняется в три волны.
Среднеуклонные (15-30°). Нахлест по вертикали делается в 15-20 см и перекрытие в 1 или 2 волны.
Крутоуклонные (30° и выше). Минимальный нахлест — 10-15 см, а перекрытие — в одну волну.

Как видно, уклон крыши влияет также и на расход кровельного материала. Если учесть все строительные нормы и правила, а также правильно определить снеговые и ветровые нагрузки, можно создать оптимальный угол наклона кровли для строящегося здания.

Понятие уклона кровли

В документации уклон крыши обычно выражен в процентах, хотя неукоснительных требований к обозначению его размера не предусмотрено.

Измерение угла наклона

Уклономер — инструмент с осью, маятником и шкалой деления

Угол наклона крыши — это результат деления высоты кровли на длину заложения

Таблица: степень наклона крыши в двух мерах измерения

Пример измерения уклона кровли

i = 2.0: 4,5 = 0,44.
0,44× 100 = 44 %.
44 %=24° (согласно таблице перевода процентов в градусы).

Видео: вычисление угла наклона ската

Минимальный порог уклона кровли из профнастила

Лимит уклона крыши по минимуму определяется типом кровельного материала.

Когда крыша наклонена несильно, финишное покрытие может не превращать скаты в своеобразные паруса. Зато ему придётся быть максимально прочным, герметичным и непроницаемым для влаги.

Крайнее значение для угла наклона крыши из профлиста у жилых домов — 12°. А «разумным» уклоном кровли, сделанной из профнастила, считается показатель в 20°, который гарантирует, что крыша будет надёжным сооружением. Кровле нежилых помещений подходит угол наклона, равный 8°.

Эти нормы могут быть недействительны лишь в ситуации монтажа на крышу нескольких слоёв материала. Допустим, при установке строительного сырья в два пласта наклон кровли обязательно увеличивают, иначе в места совмещения одного листа с другим будет просачиваться вода.

Минимальный уклон кровли из профилиста — 8 градусов

Чем круче скаты, тем больше применяется стоек

По сравнению с уклоном в 15–30°, который требует соприкосновения листов на 2–3 см, угол наклона, равный 10°, вынуждает строителя накладывать один металлопрофиль на две волны другого.

Допустимый наклон крыши с профлистами

профлист С21 толщиной 0,6 мм и рабочей шириной 1 м, 1 м² которого весит 5,4 кг;
плиты из базальта толщиной 10 см и плотностью 150 кг/м³, что увеличивает массу сырья до 15 кг;
сосновый брус сечением 20×20 см, укладываемый через каждые 65 см, отчего вес 1 м² обрешётки будет равен 28,3 кг;
дополнительные материалы, вес которых можно приравнять к 3 кг.

Получается, что действия по вычислению угла наклона крыши из профлиста ведут следующим образом:

Определяют массу кровли с учётом всех материалов (5,4 + 15 + 28,3 + 3 = 51,7 кг/м²).
Находят массу крыши с учётом коэффициента, обеспечивающего возможность изменения строительного сырья под воздействием различных факторов (51,7 кг/м² x 1,1 = 56,87 кг/м²).
По специальной карте узнают, каково давление снега на кровлю в регионе её строительства. В Новгородской области снеговую нагрузку приравнивают к 180 кг/м². Это значение умножают на поправочный коэффициент µ, зависимый от степени наклона крыши. При минимальном уклоне (до 25°) он равен 1, при максимальном (от 60°) – 0, а при среднем (25–60°) он определяется по формуле µ = (60° — α) x (60° — 25°), где α — искомый уклон крыши.
Для каждого из восьми регионов характерен свой показатель снеговой нагрузки
На карте, указывающей ветровую нагрузку для каждого региона России, находят значение для местности рядом с Новгородом. Она принадлежит к Iа ветровому району, а значит, характеризуется давлением ветра в 23 кг/м².
Расчётное значение ветрового давления находится в рамках от 24 до 120 кг/м³
По формуле W = Wn x Kh x C вычисляют ветровую нагрузку, воздействующую именно на крышу. Wn — это предельная нагрузка для выбранной местности, Kh — коэффициент, зависимый от высоты дома, а С — аэродинамический коэффициент, который обусловливается углом наклона кровли и колеблется между значениями 1,8 и 0,8. Получается, что в данной ситуации ветровая нагрузка равна 18,4 кг/м² (23 x 1 x 0,8 = 18,4 кг/м²).
Подводят итог, что давление на кровлю, вызванное весом материалов и воздействием ветра со снегом, составляет 255,27 кг/м² (56,87 + 18,4 = 180 = 255,27 кг/м²). Это значит, что профлисту С21–1000–0,6 с несущей способностью 253 кг/м² (при шаге опорных балок 1,8 метра) нужен такой угол наклона, чтобы нагрузка была меньше этого значения. То есть необходимо остановить выбор на уклоне кровли более 25°.
Взяв на заметку, что уклон более 60° неразумен, определяют допустимый угол наклона кровли. Для этого в формулу вычисления нагрузки на крышу вставляют необходимое значение поправочного коэффициента (180·(60-α)·(60–25)+75,27=253). Выходит, что при заданных условиях угол наклона кровли должен составлять 26°, а лучше — 30°, дабы крыша была более надёжной.

Таблица: значение высотного коэффициента для определения ветровой нагрузки

Подбор профнастила с учётом степени наклона крыши

Под уклон кровли материал приходится специально подбирать. Это обусловлено разными параметрами листов (шириной, высотой и толщиной). Например, профлист марки Н75 отличается значительной толщиной (порядка 1,2 мм) и внушительной высотой профиля (7,5 см), отчего требует, чтобы его использовали только при строительстве крыши с уклоном не менее 8°.

Таблица: влияние уклона кровли на марку профлиста и его укладку

Большие размеры профнастила, позволяющие одним листом покрыть площадь от конька до карниза, вызывают соблазн выполнить кровлю почти горизонтально – так легче всего монтировать конструкции. От такой идеи лучше отказаться исключительно потому, что минимальный уклон кровли из профлиста может обернуться повреждениями крыши зимой от снеговой нагрузки, а летом проникновением воды в подкровельное пространство под действием сильного ветра. С другой стороны, чем круче будет скат кровли, тем меньше на ней будет задерживаться снег, а вода вообще не имеет никаких шансов намочить потолок в доме. Но такую крышу сложнее строить. Как найти золотую середину, какой угол наклона выбрать, чтобы и строить было легче, и подкровельное пространство гарантированно оставалось сухим?

Углы вообще, в том числе и угол наклона кровли, обычно измеряются в градусах. Но в СНиП принято измерять уклоны в процентах, которые определяются отношением высоты крыши от перекрытия до конька к расстоянию от проекции конька на перекрытие до карниза, умноженным на 100. Например, 1: 9,5 х 100 = 10,5%. Поэтому, чтобы было понятно о каких углах идёт речь, приведём таблицу соответствий.

Градусы	%	Градусы	%	Градусы	%
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100,0

Она поможет определить, каким должен быть уклон кровли, чтобы соответствовать нормам СНиП. Понятно, что если уклон будет больше 45°, например, 57°, то в процентах это будет 121.1%. Уклон кровли из профлиста, согласно СНиП, должен быть не менее 10%, то есть, он должен быть равен или превышать 6° .
При уклоне кровли от 6° до 12° необходимо производить герметизацию продольных и поперечных стыков между листами . При уклонах более 12° герметизация стыков необязательна. Достаточно придерживаться рекомендуемых параметров нахлеста листов в продольном и поперечном направлениях. Но всё это общие требования строительных норм и правил.

Что ещё влияет на выбор уклона кровли из профлиста

Вот основные моменты, определяющие не только уклон, но и многое другое:

Финансовые возможности — в первую очередь.
План здания — обуславливает саму форму крыши.
Наличие или отсутствие мансарды.

Будучи сильно ограниченным в средствах, застройщик вынужден выбирать самый экономичный и самый простой вариант самого здания – прямоугольный. И если даже для прямоугольного дома существует множество вариантов устройства кровли, то для любого другого плана это обернётся ещё большим усложнением конструкции стропильной системы.
Желание иметь мансарду тоже выливается в ощутимые затраты как на её обустройство, так и на конструкцию всей системы стропил и обрешётки.

Снеговая и ветровая нагрузки, к сожалению, не зависят от финансовых возможностей заказчика строительства. Скорее наоборот – они диктуют свои условия и заставляют нести определённые расходы на обеспечение прочности и безопасности крыши вообще и кровли в частности.

Уклон крыши всегда желателен такой, чтобы снег не задерживался на ней, а скатывался вниз практически сразу же при снегопаде. К сожалению, такое не всегда и не во всех регионах возможно. В отдельных условиях самопроизвольный сход снега вообще не желателен по соображениям безопасности. В таких случаях на кровле устраиваются снегозадерживающие конструкции, а снег скидывается вниз при соблюдении необходимых организационных и технических условий. Конструкция стропил и жёсткость профнастила здесь имеет особое значение.
В последние годы ураганные ветры случаются даже там, где раньше о них только слышали по радио и видели по ТВ. Поэтому уделять внимание ветровым нагрузкам особенно необходимо при новом строительстве и при ремонте старых кровель. Парусность кровли уменьшить получится не всегда, поэтому уклон, позволяющий снизить подъёмную силу, частично поможет решить проблему безопасности. Необходимо также принимать меры для исключения возможности поддува порывов ветра под листы с последующим их срывом. Все необходимые конструктивные решения для этого есть. Нужно только строго им следовать при проведении строительно-монтажных работ. С помощью карт снеговой и ветровой нагрузки можно определиться и с выбором высоты профиля профнастила, и с углом наклона кровли. Высота профиля напрямую влияет на жёсткость профлиста, а значит, и на его несущую способность. Более жёсткий профнастил может выдержать большую снеговую нагрузку, а значит, кровлю можно сделать более пологой. С другой стороны, чем меньше угол наклона кровли, тем больше шансов на то, что при сильных ветрах она может оказаться не защищённой от проникновения влаги внутрь кровельного «пирога» через стыки профнастила. Да и более пологая крыша требует более прочной опоры в виде усложнённой стропильной конструкции.
Наличие или отсутствие в планах строительства мансарды тоже оказывает своё влияние на эти моменты в устройстве крыши, поскольку площадь и высота потолка в мансарде напрямую зависит от величины уклона. Чем больше угол наклона ската кровли, тем больше полезный объём мансарды.
Существует также взаимосвязь между углом ската, сечением профиля настила и обрешеткой под кровлю . Если угол наклона кровли меньше 10°, обрешетку рекомендуется делать сплошную, поперечный нахлест профлистов должен быть не менее 300 мм, а в продольном направлении на предыдущий лист лучше уложить две волны очередного листа. При уклоне от 10° до 15° в продольном направлении можно ограничиться одной волной, а для поперечного нахлеста достаточно 200 мм. Шаг обрешетки при этом может достигать 450 мм. Когда угол наклона превышает 15°, шаг обрешетки можно увеличить, а нахлест уменьшить.
Разумеется, шаг обрешётки зависит и от высоты профиля. Чем большей жёсткостью обладает профлист, тем больше может быть шаг. Последний можно изменять и в зависимости от сечения применяемой доски или бруса.

Сечения обрешетки в зависимости от уклона крыши и шага стропил, мм
Шаг обрешетки, мм	Уклон скатов крыши
					1:3 и более пологие
	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1,2 м
250	22х100	25х100	22х100	25х100	22х100	32х100
300	22х100	25х100	22х100	32х100	25х100	32х100
400	22х100	32х100	22х100	32х100	25х100	38х100
450	22х100	32х100	25х100	32х100	32х100	38х100
600	25х100	32х100	25х100	32х100	32х100	38х100
750	32х100	38х100	32х100	38х100	32х100	50х100
900	32х100	38х100	32х100	38х100	38х100	50х100
1200	32х100	50х100	32х100	50х100	38х100	50х100
1500	50х100	50х100	50х100	50х100	50х100	50х100

При увеличении сечения шаг тоже можно увеличивать. При укладке профлиста необходимо учитывать «Розу ветров» местности и начинать монтаж с того края крыши, в сторону которого ветер дует чаще и сильнее . Благодаря этой небольшой хитрости даже сильный ветер не сможет задуть воду в стык между листами во время дождя, а также сорвать листы с крыши по одному, «поддев» их через стыки. В случае длинного ската крыши и при необходимости укладки двух и более рядов профнастила, как в случае с металлочерепицей, монтаж необходимо начинать с нижнего ряда.

Выбор варианта уклона

В конечном счёте право определять уклон кровли из профлиста остаётся за заказчиком. Ведь очевидно, что такое количество факторов, влияющих на прочностные характеристики крыши, накладывает определённые ограничения. Но в то же время они предполагают свободу выбора. К примеру, при всех «отягчающих» кровлю нагрузках можно применить профлист с большей, нежели предусматривается расчётами, жёсткостью или уменьшить шаг стропил и увеличить сечение бруса для обрешётки. Это позволит уменьшить угол наклона кровли. При выполнении монтажа в любом случае необходимо соблюдать все рекомендации строительных норм и правил, а также специалистов-практиков, и тогда даже самый минимальный уклон кровли из профнастила не вызовет проблем в период эксплуатации и не станет причиной для разочарования.

Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Минимальный угол наклона скатов

При возведении строений промышленного назначения допускается использование данного материала для устройства кровли, когда минимальный уклон крыши из профнастила равен 8 градусам и более.

Важно знать, что при монтаже слишком пологих крыш промышленных зданий допускается использование особых изделий — с самонесущим профилем. Стоит такая продукция достаточно дорого, но при наличии финансовых возможностей ее также задействуют при возведении частных домовладений — тогда угол уклона кровли может составлять минимум 15 градусов.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
продавливание кровельной поверхности снежными массами;
увеличенные потери тепла через крышу;
деформация покрытия кровли под сильными и резкими порывами ветра.

Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.

Величина нахлеста листов профнастила на крыше

Данный показатель больше всего зависит от уклона крыши из профлиста, который был выбран при проектировании объекта.

Нахлест, например, должен составлять:

при угле уклона, равном 15 – 30 градусов -20 сантиметров;
при наклоне от 30 градусов и более –15 сантиметров.

Когда в проектной документации заложена минимальная величина уклона, профлист монтируют с нахлестом между рядами в 2 волны. Одновременно задействуют герметики и специальные уплотнители. Кроме этого, профнастил нужно укладывать на сплошную обрешетку.

Выбор профилированных листов

Производители выпускают профлисты двух видов — стеновые (С) и кровельные (К). Также данный материал отличается по форме профиля. При обшивке стропильной конструкции обычно пользуются изделиями с рельефом в форме волн или трапеции, имеющими высоту 25 –31 миллиметр.

Оптимальной толщиной профлиста для крыши принято считать 0,8 миллиметра. В некоторых случаях для обшивки применяют изделия на 1 миллиметр. Кровельный материал такой толщины выбирают при обустройстве кровли с минимальным наклоном, составляющим 8 – 15 градусов. На скатах, имеющих большую площадь, профлисты нужно укладывать в два-три ряда.

Но обычно при проектировании крыши предусматривают монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов для кровли

К проекту крыши, разработанной профессионалами, прилагаются чертежи и смета расходов. Порядок расчета количества кровельного материала несложен. Нужно разделить площадь скатов на площадь одного профлиста.

При этом не следует забывать про нахлесты. Поскольку минимальный допустимый уклон кровли из профнастила согласно СНиП составляет 8 – 15 градусов, величина данного параметра будет равна 20 сантиметрам. Тогда от площади листа нужно вычесть размер нахлеста.

При покупке материалов необходимо делать небольшой запас, так как в процессе укладки возможно повреждение изделий. Это же относится и к доборным элементам. Особенно в случае выбора для кровли из профнастила минимального уклона. В данном случае обязательно соблюдение допустимых параметров.

В любом случае укладывать кровельное покрытие на пологую кровлю сложнее, чем на крышу с крутыми скатами, поскольку помимо монтажных работ предстоит использовать герметики и уплотнители.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

При работе с профнастилом следует придерживаться нескольких правил:

Поднимать листы наверх к месту укладки нужно по одному.
Металлическую стружку, которая появляется в процессе вкручивания саморезов, необходимо тут же удалять щеткой, иначе можно повредить полимерный слой, защищающий от коррозии, которая значительно сокращает срок службы материала для оформления крыши.
По поверхности кровли нужно ходить в обуви, имеющей мягкую подошву.
Если при укладке поврежден полимерный слой, эти места необходимо сразу же покрыть специальным составом.
Минимальный наклон кровли из профнастила самонесущего типа составляет 8 градусов.
Листы к обрешетке крепят специальными саморезами с прокладкой. Применять заклепки или гвозди нельзя. Крепежные элементы вкручивают не чересчур плотно.
Чем круче угол наклона навеса из профнастила, тем сильнее влияет на постройку ветровая нагрузка. Но помимо силы ветра следует принимать во внимание его преобладающее направление и среднегодовое количество осадков.

Минимальный угол наклона для профнастила. Какой угол наклона крыши выбрать? Допустимый наклон кровли с профлистом

Чтобы крыша надежно защищала дом и служила как можно дольше, при ее возведении необходимо учитывать угол, под которым она будет построена по отношению к самому дому. При этом большое влияние оказывает климат, роза ветров, обилие осадков в населенном пункте, где строится дом.Но немаловажное значение имеет и материал, который будет служить кровлей.

В первую очередь следует отметить, что покрытие крыши профнастилом идеально, если длина ее ската менее 12 метров. Важно при укладке профнастила на крышу соблюдать все требования СНиП, в которых рекомендуется использовать стеновой, универсальный профнастил, а также профлист для полов и с высотой волны выше 20 мм. При выборе профлиста необходимо соблюдать соответствие его полимерного покрытия особенностям климата.

Уже принято за правило измерять угол наклона крыши в градусах или процентах:

Один градус равен 1,7 процента, а 45 градусов — 100 процентам.

Чем больше угол наклона кровли, тем меньше снег будет давить на нее зимой, а летом быстрее будет стекать вода. Однако влияние розы ветров (другими словами, парусности крыши) значительно возрастает. Если уклон кровли будет незначительным, то влияние ветра уменьшится, но соответственно увеличится нагрузка на крышу от осадков, а значит, придется подумать об обеспечении надежной герметизации и водонепроницаемости кровельного материала.

В зависимости от климатических условий, в которых строится дом, учитывается угол наклона. Там, где много осадков, крышу лучше всего делать под углом 45 градусов, чтобы на крыше не задерживался дождь или снег. Если на местности преобладают сухие и теплые дни, то угол наклона нужно сделать минимальным (в случае с профнастилом 8 – 10 градусов). Такой же уклон крыши будет уместным в районах, где вероятны штормовые ветры.

Для такого материала, как профнастил, СНиП рекомендует уклон 20 градусов (36,4 процента). Это идеальный уклон для профлиста. А вот крыши на домах делают разные и не всегда угол их наклона равен 20 градусам. Поэтому существует минимально допустимое значение угла наклона кровли для каждого материала, выбранного для кровли, в том числе и профнастила.

Минимальный градус уклона кровли из профнастила для производственных или хозяйственных построек 8 градусов (14.1 градуса), для жилых домов — 10 градусов (17,6%). Если кровлю укладывать в несколько слоев (например, в два), то эти показатели увеличатся, то есть угол ската кровли необходимо увеличить, чтобы предотвратить скопление влаги в местах стыков профнастила.

Чем меньше угол наклона, тем шире должен быть нахлест листов, что уменьшит полезную площадь материала. Так, например, при наклоне на 35 градусов.нахлест должен быть 15 см, от 15 до 30 гр. — 20 см, менее 15 градусов, имеет место нахлест двух волн профлиста, а его стыки (как продольные, так и поперечные) поддаются герметизирующей обработке.

Расчеты уклона

Для проведения расчетов по расчету угла, на который будет наклонена крыша, часто используют инклинометр — специально разработанное устройство. Но есть возможность произвести расчеты самостоятельно, вооружившись знаниями тригонометрии.

Здесь пригодится формула прямоугольного треугольника. Ножки будут представлять зазор между коньком и плитой и зазор между карнизом и центром плиты. Гипотенуза – это наклон крыши, измеренный по прямой линии. Зная эти расстояния и применив к ним тригонометрическую функцию, можно легко рассчитать наименьшее значение угла ската крыши.

Разделив высоту конька на длину скоса, получим синус угла ската крыши.С помощью вычислений на калькуляторе определяют его значение в градусах (процентах). Если удобнее использовать функции косинуса или тангенса, то применяют соответствие ½ ширины этажа и длины скоса крыши или высоты конька и ½ ширины этажа.

примечание

Неосведомленному человеку может показаться, что угол наклона кровли из профнастила выбран архитектором исключительно из эстетических соображений. Но это далеко не так.На самом деле уклон крыши из профнастила является одной из важнейших характеристик кровельной системы, и при ее выборе нужно учитывать множество исходных данных.

Факторы, влияющие на уклон гофрированной кровли

Одним из основных факторов, непосредственно определяющих уклон профлиста , являются климатические особенности местности , в которой находится строящийся дом. В первую очередь это:

Высота снежного покрова;
Количество осадков, выпадающих в виде дождя;
Сила и преобладающее направление ветра.

Какое значение имеет угол наклона кровли из профнастила легко увидеть, рассмотрев, например, влияние на нее высоты снежного покрова.

В отличие от дождевой воды, которая очень быстро стекает с крыши, снег может задерживаться на ней. долгое время . Несложно представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может составлять метр и более. Чем больше угол наклона крыши, тем труднее снежной массе задерживаться на ней, а при определенной толщине покрытия снег с крутой крыши неизбежно будет сползать под собственным весом.

Выбирая уклон крыши из профнастила, нужно учитывать характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских крышах торговых центров, а стеновой или универсальный профиль — только на крышах с крутым уклоном.

При использовании любого покрытия необходимо учитывать, что при слишком малых уклонах вода не будет успевать стекать с кровли и может просочиться внутрь в местах стыков кровельного покрытия.Минимальный уклон для профлиста, при котором этого не произойдет и можно обойтись без дополнительных уплотняющих мероприятий – 12°. Если угол ската крыши из профнастила меньше этого значения, то нахлест между листами необходимо дополнительно заделать кровельным герметиком.

Кроме того, небольшой уклон кровли из профлиста потребует применения более дорогого профиля с большей несущей способностью соединения с увеличением нагрузки на кровлю.Увеличится и расход материала, так как чем меньше уклон кровли из профлиста, тем больше потребуется нахлест листов, особенно если речь идет о вертикальных стыках.

Кроме всего прочего, для крыш с небольшим уклоном стропильная система во много раз сложнее, так как она должна выдерживать больший вес. В частности, на картинке выше показано, как наклон односкатной крыши из профнастила влияет на конструкцию стропил. Как видите, при уменьшении угла наклона устанавливается набор доборных элементов, задача которых перераспределить нагрузку от стропильной ноги и обеспечить необходимую поддержку основным элементам.

Шаг обрешетки и размер нахлеста листов в зависимости от уклона кровли из профнастила

Как было сказано выше, минимальный уклон кровли из профнастила, при котором нет необходимости дополнительно герметизировать вертикальные нахлесты, составляет 12°. Если уклон кровли находится в пределах от 12° до 14°, то герметик уже не требуется, но потребность в увеличенном размере этого перекрытия остается. Оптимальный уклон для профнастила от 15° до 30°.

В таблице ниже приведены значения необходимого нахлеста под профнастил, угол наклона кровли в данном случае имеет решающее значение и может находиться в одном из указанных интервалов.

Расход материалов, необходимых для монтажа кровельной системы, напрямую зависит от угла ската кровли из профлиста. При больших углах наклона длина стропил увеличивается, но при этом установка дополнительных подкосов не требуется.В этом случае увеличивается и расход самого профнастила, но более эффективно используется собственный. несущая способность, поэтому можно использовать более дешевый профлист с меньшей высотой волны.

Кроме того, чем больше угол наклона кровли из профнастила, тем больше шаг обрешетки и меньше расход пиломатериалов. Также частота обрешетки сильно зависит от марки профлиста. Например, если для профлиста С-21 при угле более 15° шаг обрешетки должен быть 650 мм, а для НС-44 при том же угле уже 1000 мм.

Обрешетка в зависимости от уклона кровли из профнастила и марки профнастила

Марка профлист	скат крыш, град.	Ступенька обрешетка	Величина Перекрытие листов подряд
НС-8	Более 15°	Твердый	Две волны
НС-10	до 15°	Твердый	Две волны
НС-10	более 15°	300 мм	Одна волна
НС-20	до 15°	Твердый	Одна волна
НС-20	более 15°	500 мм	Одна волна
С-21	до 15°	300 мм	Одна волна
С-21	более 15°	650 мм	Одна волна
НС-35	до 15°	500 мм	Одна волна
НС-35	более 15°	1000 мм	Одна волна
НС-44	до 15°	500 мм	Одна волна
НС-44	более 15°	1000 мм	Одна волна
Н-60	не менее 8°	3000 мм	Одна волна
Н-75	не менее 8°	4000 мм	Одна волна

Для несущего профлиста этот зазор составляет уже 3-4 метра, а деления по углу наклона кровли нет.Существует только минимальный уклон крыши 8 °. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.

При расчете количества материалов необходимо учитывать нахлест профнастила, который также зависит от угла наклона кровли.

Минимальный уклон крыши из профнастила

Выше уже несколько раз упоминалось о том, каким может быть минимальный уклон для профнастила в зависимости от ситуации.Без необходимости герметизации стыков – это 12°, для несущего профлиста, при высоте гофра выше 60 – 8°. В принципе, максимального угла для этого материала не существует – можно ставить хоть под углом 70°, если это позволяет климат вашего региона.

Кроме того, даже 8° – это некая условность, так как профнастил отлично подходит для устройства плоских крыш. Хотя в этом случае меняется принцип изготовления кровли – в частности, профлист в данном случае получается находиться внизу кровельного пирога, играя роль перекрытия.

Если вам нужна классическая крыша, то вы можете рассчитать минимальный уклон крыши из профнастила, зная максимальные снеговые нагрузки в регионе. В частности, в Якутске снеговая нагрузка достигает 55 кгс/м², в связи с чем строить индивидуальные жилые дома с малым уклоном крыши просто нецелесообразно, в то время как в южных регионах такой проблемы нет.

Расчет уклона крыши из профнастила

При расчете уклона профнастила необходимо учитывать четыре составляющие:

Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
Вес самого кровельного покрытия;
Снеговая нагрузка для вашего региона;
Ветровая нагрузка для вашего региона.

Допустим, крышу будем крыть профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м2 утеплителя составит 15 кг . Для обрешетки используем брус сосны 200×200 мм с шагом 650 мм, поэтому вес 1 м2 обрешетки составит 28,3 кг … Примем массу остальных компонентов равной 3 кг/м² .

Таким образом, масса всего кровельного пирога равна: 5,4 + 15 + 28,3 + 3 = 51,7 кг/м² … Полученное значение умножается на коэффициент 1,1, чтобы обеспечить возможность изменения некоторых материалы кровельного пирога. Общий общий вес 1 м2 крыши равен 56,87 кг/м² .

Теперь необходимо рассчитать допустимый уклон исходя из существующих снеговых и ветровых нагрузок.Предположим, что дом построен в Новгородской области. Он относится к III снежному району, что можно определить по представленной выше карте.

Итак, снеговая нагрузка у нас 180 кг/м². Однако его необходимо учитывать с поправочным коэффициентом µ, который зависит от угла наклона крыши:

Если уклон минимальный — угол наклона кровли из профлиста менее 25°, то значение поправочного коэффициента принимается равным 1;
Если угол наклона кровли из профнастила от 25° до 60°, то µ = (60°-α) · (60°-25°) , где α — требуемый уклон крыши;
Если угол наклона кровли из профнастила более 60°, то µ равно 0, то есть снеговая нагрузка при расчете кровли не учитывается.

При расчете угла наклона необходимо учитывать ветровую нагрузку. Новгородская область относится к Iа ветровому району, где, как видно из приведенной ниже карты, нормальная нагрузка составляет 23 кг/м².

Нагрузка, действующая непосредственно на крышу, рассчитывается по следующей формуле:

Ш = Вн Х С

Здесь Wн — нормальная нагрузка для выбранного региона, Х — это коэффициент, учитывающий высоту здания, а С — аэродинамический коэффициент, который может принимать значения от -1.от 8 до 0,8, в зависимости от уклона крыши. Так как рассчитать его достаточно сложно, для нашей формулы возьмем наибольшую – 0,8, что упростит расчеты в сторону большей прочности крыши.

Итак, предположим, что наш дом стоит на открытой местности и имеет высоту более 5 метров, тогда Х будет равно 1, а ветровая нагрузка — ·23·1·0,8 = 18,4 кг/м² .

Таким образом, с учетом массы кровельного пирога и действия ветра нагрузка на кровлю будет равна 56.87 + 18,4 = 75,27 кг/м² … Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опирания 1,8 м и при использовании второй схемы крепления составляет 253 кг/м² , необходимо подобрать такой уклон крыши из профлиста, чтобы рассчитанная нами нагрузка с учетом снеговой нагрузки была меньше этого значения.

Поскольку 75,27 + 180 = 255,27 кг/м² , что заведомо больше 253 кг/м² , уклон кровли из профнастила в нашем случае не может быть меньше 25°.Поскольку делать угол больше 60° тоже нецелесообразно, получаем, что нужное нам значение находится в пределах от 25° до 60° — то есть µ необходимо рассчитать по формуле.

Рассчитываем минимальный уклон для профнастила С21 в наших условиях:

180 (60-α) (60-25) + 75,27 = 253

Решая это простое уравнение, находим, что α = 25,441° . Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах составит 26°.Для большей надежности здание, расположенное в этих условиях и имеющее указанный кровельный пирог, лучше оборудовать кровлей с уклоном 30°. Хотя можно остановиться и на минимальном значении, учитывая тот факт, что на предыдущих этапах расчета уклона крыши из профнастила несколько раз использовались повышающие коэффициенты.

На сегодняшний день профнастил является одним из самых распространенных материалов, используемых в строительстве. Это надежная и прочная основа не только для кровли, но и для заборов и фасадов.

Использование профнастила в кровле двухскатной крыши – это оптимальное соотношение функциональности и внешнего вида.

С его помощью можно не только сделать прочные и легкие полы или покрыть потолки и стены, но и выполнить кровельные работы. При этом даже уклон кровли не влияет на качество покрытия, единственное условие является соблюдение рекомендаций по укладке и нахлесту материала.

Любая инструкция подтвердит, что основание для укладки профнастила должно быть прочным, также обязательно наличие обрешетки.Что ж, давайте рассмотрим все по порядку.

Чтобы использовать профнастил в качестве кровельного материала, необходимо соблюдать все правила и рекомендации СНиП, согласно которым допустимо применение профлиста «стенового», «универсального», «для перекрытий» и с волной высота двадцать миллиметров.

Также лучше всего брать профнастил с полимерным покрытием, соответствующий характеристикам климатической зоны. Тип стропил для устройства крыши, их шаг – все должно соответствовать требованиям, это подтвердит любая инструкция.

Предлагаем узнать, что входит в кровельный пирог, какими рекомендациями можно воспользоваться при монтаже стропил и профнастила.

Параметры, влияющие на уклон крыши

Уклон зависит от многих факторов, которые необходимо учитывать при монтаже не только профнастила, но и определяя, какой будет шаг элементов конструкции, каковы условия крепления стропил, обрешетки.

Небольшой, минимальный уклон крыши можно делать в районах, где наблюдаются достаточно сильные ветровые нагрузки.В таких местах проживания возникает парусность крыши из-за сильного ветра, и это может привести к ее обрыву или повреждению.

Даже самый прочный и дорогой профнастил не поможет, если фундамент ненадежен. Этого можно избежать, усилив стропила конструкции, используя дополнительные крепления. Стоит уменьшить шаг установки основных элементов каркаса, обрешетки.

А вот для районов, где ожидаются значительные снеговые нагрузки, уклон крыши может быть до сорока пяти градусов, чтобы снег не задерживался на поверхности.В этом случае нет необходимости усиливать стропила; при таком уклоне нагрузку от снега можно вообще не учитывать.

Диаграмма минимального уклона для различных типов крыш.

Минимальные уклоны и усиление стропил учитывают при устройстве кровли в районах с небольшим количеством осадков и обильными солнечными днями. В пирог такой кровли должны быть дополнительно включены теплоизоляционные материалы, чтобы уменьшить ненужный нагрев внутренних помещений, обязательно наличие вентилируемого зазора.Сразу рекомендуется использовать специальные мембранные гидроизоляционные материалы, чтобы весь кровельный пирог можно было защитить от протечек и повреждений.

Кровельная техника

Технология готовой кровли имеет свою специфику. Тортом такой конструкции является следующая комбинация: профнастил — стропильная система — утеплитель — гидроизоляционный слой — внутренняя обшивка. В этом случае шаг стропил будет зависеть от размеров крыши, предполагаемых нагрузок, от типа материала, который используется для изготовления самих стропил.

Обрешетка крыши под профнастил может быть деревянной или металлической.

Толщина теплоизоляционного слоя выбирается исходя из климатических условий; необходимо наличие гидроизоляции и пароизоляции. Кроме того, при небольших уклонах необходимо наличие вентилируемого зазора между профнастилом и стропильной системой, что не только обеспечит правильные условия эксплуатации, но и снизит потери тепла. Не забывайте о правильном устройстве обрешетки.

При монтаже стропильной системы важно соблюдать шаг, который может быть от шестидесяти сантиметров до одного метра. В редких случаях, когда требуется армирование, шаг можно уменьшить до сорока сантиметров — тогда основа получится более прочной.

Профнастил укладывается непосредственно на обрешетку, крепление осуществляется саморезами с резиновыми прокладками. Шаг крепления профнастила может быть разным, каждый саморез вкручивается в паз волны, прилегающей к обрешетке.

Нахлест, который может быть от ста миллиметров до двухсот, скрепляется стальными заклепками, шаг которых может быть разным. При перекрытии для небольшого уклона лучше всего делать перехлест двумя волнами.

Как измерить угол наклона?

Уклон крыши обычно рассчитывается с помощью специального прибора, называемого уклономером, или по геометрическим формулам. Угол измеряется в градусах, процентах или их соотношении.

В геометрическом исчислении сначала нужно узнать длину гипотенузы или катетов.Гипотенуза в данном случае представляет собой прямую линию, которая изображается скатом крыши. Расстояние от конька до нахлеста тогда будет противоположной ногой, а соседняя ветвь будет расстоянием от ската карниза до середины нахлеста.

Зная эти значения, можно быстро рассчитать минимальный уклон крыши с помощью тригонометрической функции. Угол наклона обычно рассчитывается с помощью инженерного калькулятора, который может выдать процент.

Есть еще один довольно простой способ, заключающийся в определении соотношения высоты от конька до пола и половины ширины самого пола.Здесь высота просто делится на половину ширины здания, а затем умножается на 100.

Любой уклон крыш также предполагает устройство водосточной системы, которая будет правильно отводить осадки и лишнюю влагу с поверхности крыши. При организации уклона его необходимо планировать таким образом, чтобы он шел в сторону водозаборных воронок, если имеется внутренний системный сбор или в сторону желобов на внешнем водосборе. Важно придерживаться этой системы, если есть минимальный угол наклона!

При организации уклона до десяти градусов необходимо использовать специальную мембранную кровлю, обеспечивающую надежную защиту кровли от влаги и порчи материалов.Особенность здесь в следующем: по мере уменьшения уклона крыши вентиляционный зазор должен увеличиваться.

Еще один полезный совет касается укладки рубероида, если сделан минимальный угол наклона. Как мы уже видели, профлист монтируется внахлест на основание, что защищает подкровельное пространство.

Поэтому при монтаже нельзя пренебрегать условиями укладки и рекомендуемым размером нахлеста; необходимо соблюдать шаг крепления.Если пренебречь хотя бы одним из этих критериев, последствия будут очень плачевными.

Сегодня на огромном рынке кровельных материалов большую популярность приобрел профнастил. Успешно применяется как в промышленном, так и в частном строительстве. Помимо высоких эксплуатационных характеристик, профнастил имеет еще и прекрасный вид – возможность заказать лист необходимого размера значительно облегчает его монтаж. Единственное, нужно соблюдать правильный уклон крыши из профлиста.
Учет минимального уклона необходим не только с точки зрения видения образа будущего дома. Этот вопрос актуален и в связи с климатическими условиями района предполагаемого строительства.
Преимущества профлиста как кровельного материала
Сразу отметим
- высокая прочность,
- эксплуатационная надежность,
- легкость,
- эстетика.
Может применяться при уклоне не менее 8° (1:7) по СНиП.Уклон крыши в этом случае не позволяет дождевой воде перекрываться волнами профнастила. То же самое относится и к воздействию снеговой нагрузки. Это существенное преимущество, так как позволяет производить укрывные работы круглый год, несмотря на капризы природы. Профилированные листы приспособлены для эксплуатации в неблагоприятных условиях. Ему не грозит коррозия после дождя, а также выгорание под лучами солнца.
Этот строительный материал широко используется для покрытия больших скатных крыш.Повышенная жесткость ребер не дает ему деформироваться, он прочен и экономичен.
Основные правила устройства крыши
Способ укладки материала при монтаже профнастила на крышу в значительной степени определяет уклон кровли из профнастила. При работе с ним следует придерживаться определенных особенностей монтажа и правил эксплуатации.
Какой должен быть уклон крыши
Минимальным уклоном кровли из профнастила для жилых зданий считается 12°, оптимальным считается –20°, а из профнастила для промышленных сооружений соответственно 8°.
Эти ограничения могут меняться в зависимости от количества примененных слоев. Например, если вы кладете в два слоя, то уклон нужно увеличивать, чтобы в местах стыков не скапливались различные осадки. профильный лист . Для защиты их от атмосферных осадков стыки промазывают герметической шпатлевкой.
- В том случае, если уклон кровли менее 14°, то при укладке нахлест соседних листов в горизонтальном направлении должен быть не менее 20 см.
На стыке с ендовой и гребнем герметизация осуществляется с помощью специальных профилированных уплотнителей. Такая прокладка не позволяет осадкам попадать под элементы кровли при тяжелых погодных условиях, например, при сильном дожде. При такой установке оставляют зазор, достаточный для движения воздуха.
Следует особо отметить, что в процессе перекрытия кровли с углом наклона 12° и менее стыки горизонтального и вертикального нахлеста профнастила герметизируются силиконовым герметиком.
- 15 –30°, требуется нахлест от 15 до 20 см.
- Более 30° — допускается нахлест от 10 до 15 см
Как крепится профлист к конструкции крыши
Для крепления профнастила к кровельным конструкциям из дерева больше всего подходят специальные саморезы для кровли, которые изготавливаются на конце сверлом и оснащаются неопреновой прокладкой. В отличие от этого прикрепление осуществляется только в нижней части волны.
Используемые саморезы имеют размеры — 4,8 х 35 мм. Для фиксации коньков в верхней части используйте более крупные саморезы, длиной 8 см. Также следует позаботиться о паро- и гидроизоляции, и наличии зазора, обеспечивающего вентиляцию подкровельного пространства. Эти требования являются обязательными.
Какой ящик выбрать

В промышленных и производственных помещениях крыша обычно плоская или скатная. Для плоских крыш используют несущий профнастил, имеющий высоту профиля от 4.4 см. Наваривается на металлический каркас. Затем на нем устраивается неэксплуатируемая плоская крыша.
Для скатных крыш в основном берут профнастил, высота профиля которого не менее 3,5 см, а толщина листа около 0,6/0,7 мм.
Важно знать, что чем выше профиль, тем большую нагрузку он сможет выдержать.
Размер обрешетки определяет высоту волны используемого листа и уклон кровли из профлиста.
- Если для работы используется профнастил марки С20, то при уклоне менее 15° делают сплошную обрешетку, а нахлест листов делают в два гофра.
- При угле менее 15° и используемом материале С35 рекомендуется выбирать шаг обрешетки 30 см, а нахлест — в одну волну. В отдельных случаях допускается шаг 65 см.
- Другие марки профлиста — С44 и выше.В этом случае расстояние между решетками увеличивают до 500 мм, возможно и больше. Если уклон ската превышает 15°, конструкцию под листы выполняют с шагом от 350 до 500 мм в зависимости от высоты профнастила.
- При любом уклоне кровли также предполагается устройство водосточной системы, которая будет «отвечать» за правильный отвод осадков и избыточной влаги с поверхности кровли. Его уклон должен быть организован так, чтобы при устройстве внутреннего водостока он был направлен в сторону воронок для приема воды, либо в сторону желобов, если имеется наружный водоотвод.Немаловажно и то, что оптимальный уклон крыш выполнен из профлиста.
- При организации уклона до 10° рекомендуется укладывать специальные мембранные покрытия, способные надежно защитить кровлю от влаги и порчи материалов.
Важно знать, что если уклон кровли уменьшается, то соответственно необходимо увеличить вентиляционный зазор.
- При монтаже профлистов необходимо соблюдать все требования к условиям укладки, шагу крепления и рекомендуемому размеру нахлеста.В частности, их устанавливают внахлест на цоколь, чтобы обеспечить защиту подкровельного пространства.
Пренебрежение любым из обязательных критериев может привести к плачевным последствиям.

Профнастил обладает отличными эксплуатационными качествами, благодаря чему широко применяется в гражданском и промышленном строительстве. С его помощью можно создать качественное кровельное покрытие при условии соблюдения технологии укладки и уклона кровли из профлиста.

Минимальный угол наклона скатов

При возведении зданий производственного назначения допускается применение этого материала для кровли, когда минимальный уклон кровли из профнастила составляет 8 градусов и более.

Важно знать, что при устройстве слишком плоских крыш промышленных зданий допускается применение специальных изделий – с самонесущим профилем. Стоят такие изделия достаточно дорого, но при наличии финансовых средств их применяют и при строительстве частного домовладения – тогда уклон кровли может быть не менее 15 градусов.

Несоблюдение норм допустимого уклона крыши и последствия

Если при проектировании кровли будут нарушены положения СНиП о допустимом минимальном уклоне для профлиста, собственники недвижимости столкнутся с рядом серьезных проблем:

протечки, возникающие при сильных осадках, проникающие через отверстия для шурупов;
продавливание поверхности кровли снежными массами;
повышенные потери тепла через крышу;
деформация кровельного покрытия при сильных и резких порывах ветра.

Среди владельцев частных домов бытует мнение, что плоская крыша является экономичным вариантом, так как для ее обустройства требуется меньше материала. На самом деле строительство такой крыши требует применения увеличенного количества стропильных ног с уменьшением шага установки до 40 сантиметров. Кроме того, на плоских крышах материал покрытия монтируется с большим нахлестом, поэтому специалисты рекомендуют строить скаты более круто.

Размер нахлеста листов профнастила на крышу

Этот показатель больше всего зависит от уклона кровли из профлиста, который был выбран при проектировании объекта.

Перекрытие, например, должно быть:

под углом наклона, равным 15 — 30 градусов -20 сантиметров;
при наклоне 30 градусов и более –15 сантиметров.

При установленном в проектной документации минимальном уклоне профлист монтируется с нахлестом между рядами в 2 волны. При этом используются герметики и специальные уплотнители. Кроме того, профнастил необходимо укладывать на прочную обрешетку.

Выбор профилированных листов

Производители выпускают профнастил двух видов – стеновой (С) и кровельный (К). Также этот материал отличается формой профиля. При обшивке кровельной конструкции обычно используют изделия с рельефом в виде волны или трапеции, имеющие высоту 25 -31 миллиметр.

Оптимальной толщиной профнастила для кровли считается 0,8 миллиметра. В некоторых случаях для обшивки используются изделия в 1 миллиметр.Кровельный материал такой толщины выбирают при устройстве кровли с минимальным уклоном 8-15 градусов. На склонах с большой площадью профилированные листы следует укладывать в два-три ряда.

Но обычно при проектировании кровли планируют монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов на крышу

Проект кровли, разработанный профессионалами, сопровождается чертежами и сметой.Процедура расчета количества кровельного материала проста. Нужно разделить площадь скатов на площадь одного профлиста.

При этом нельзя забывать о перекрытиях. Поскольку минимально допустимый уклон крыши из профнастила по СНиП составляет 8 – 15 градусов, значение этого параметра будет равно 20 сантиметрам. Затем размер нахлеста нужно вычесть из площади листа.

При покупке материалов нужно сделать небольшой запас, так как в процессе монтажа возможна порча изделий.То же самое относится и к дополнительным элементам. Особенно в случае выбора минимального уклона для кровли из профнастила. При этом обязательно соблюдение допустимых параметров.

В любом случае установить кровельное покрытие на плоской крыше сложнее, чем на крыше с крутыми скатами, так как помимо монтажных работ необходимо использовать герметики и прокладки.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и закуплены необходимые стройматериалы, приступают к монтажу кровельного покрытия, начиная с нижнего края склона:

Перед укладкой листов монтируют карнизную планку, водосточную систему, гидроизолируют дымоход.
Крепление профлистов осуществляется в блоки саморезами, к которым крепятся специальные уплотнители. Расположите крепежи в изгибах волн. Для этого сначала у конька к обрешетке крепится первый лист, а затем второй, который фиксируется к первому. Проделайте то же самое с третьим листом. Затем весь вес блока выравнивается по карнизу и окончательно закрепляется.
По окончании работ монтируются конек, торцевые планки, ендовы и дымоходный фартук и, при необходимости, снегозадерживающие элементы.

При работе с профнастилом следует придерживаться нескольких правил:

Листы нужно поднимать до места укладки по одному.
Металлическая стружка, появляющаяся в процессе вкручивания саморезов, должна быть немедленно удалена щеткой, иначе можно повредить полимерный слой, защищающий от коррозии, что значительно сокращает срок службы материала для отделки крыш.
По поверхности крыши нужно ходить в обуви на мягкой подошве.
Если при монтаже поврежден полимерный слой, эти места необходимо сразу же покрыть специальным составом.
Минимальный уклон самонесущего гофрированного кровельного типа составляет 8 градусов.
Листы крепятся к обрешетке специальными саморезами с прокладкой. Не используйте заклепки или гвозди. Крепления не закручены слишком туго.
Чем круче угол наклона навеса из профнастила, тем сильнее действует ветровая нагрузка на здание.Но помимо силы ветра следует учитывать его преобладающее направление и среднегодовое количество осадков.

Расчет минимального и оптимального угла наклона кровли в процентах и градусах в зависимости от типа кровли и кровельного материала. Расчет угла наклона кровли для мансардных и мансардных крыш Минимальный уклон стеклянной кровли

Выбор типа кровли, определение угла наклона и других параметров кровли – важная и ответственная задача, требующая знания нормативов и учета климатических особенностей региона.В статье дано описание плоской кровли, ее преимуществ и особенностей. Там подробно объясняется, для чего он нужен и как делается скат плоской крыши. Информация будет полезна всем собственникам земли, планирующим строительство жилого дома, подсобных или хозяйственных построек.

Источник horoshidom.ru

Конструкция плоской крыши

Плоская крыша представляет собой единый лист, не разделенный на отдельные секции, с определенным уклоном для организации стока воды. Есть здания сложной архитектуры, состоящие из нескольких отделов разной этажности.Каждая часть обычно имеет свою крышу, но общие правила для каждого отдельного участка остаются прежними.

Плоские крыши традиционны для архитектуры южных стран, но в северных районах их используют в основном для нежилых зданий — хозяйственных или подсобных. Причиной такого отношения является обилие осадков, которых нельзя найти в таких количествах в районах, близких к экватору.

Источник folksland.net

Традиционная конструкция плоской крыши состоит из несущей системы (стропил), образующих наклонную плоскость с выбранными параметрами.Поверх стропильной системы создается дощатый настил, на который крепится кровельный лист. Такая конструкция проста, достаточно быстро возводится и позволяет отводить влагу из подкровельного пространства.

Недостатком является использование древесины, которая имеет склонность к короблению, гниению и является пожароопасной. Кроме того, деревянные стропила имеют ограниченную несущую способность, что требует тщательного расчета с учетом снеговой нагрузки. Немалую опасность представляет воздействие ветра, сильные порывы которого могут сорвать крышу, причинив значительный ущерб.

Источник odome.kz

С целью увеличения прочности и увеличения несущей способности плоских крыш разработана технология строительства, при которой отказываются от устройства стропильной системы, заменяя ее плотным насыпным слоем — уклоном . его укладывают под определенным углом к горизонту, образуя наклонную плоскость, на которую укладывается кровельное покрытие. В результате перекрытие верхнего этажа становится опорной системой, а скат плоской кровли укрепляет ее и формирует необходимый угол наклона, оптимальный для данных условий и материалов.

Источник кровликом.ру

Преимущества плоских крыш

Основным преимуществом плоской кровли является простота и экономичность конструкции. Такая поверхность удобна и безопасна, позволяет проводить ремонтные или ремонтные работы в оптимальных условиях. Площадь поверхности такой крыши значительно меньше, чем у скатных конструкций, что позволяет существенно сэкономить на кровельном материале.

Дополнительным преимуществом плоских крыш является удобство и простота установки на них различных технических устройств и оборудования — спутниковых антенн, солнечных батарей и т.д.упрощает ремонт и обслуживание оборудования, которое можно проводить в любое время года.

Источник ivd.ru

Имеются плоские крыши, поверхность которых оборудована под газоны, бассейны, зоны отдыха и другие помещения. В этих случаях использование поверхности наиболее эффективно, хотя и требует значительных затрат на проектирование и обслуживание площадок.

Источник archilovers.com

Уклон для плоской крыши: прихоть или техническая необходимость

Уклон — необходимость, вызванная обилием осадков.Дождевая или талая вода должна иметь возможность отводиться с поверхности, иначе кровельное покрытие быстро испортится и выйдет из строя. Летом застоявшаяся дождевая вода спровоцирует агрессивное воздействие химических элементов и кислорода, растворенных в массе осадков. Зимой наличие влаги еще опаснее – при понижении температуры она промерзнет и начнет расширяться. Мельчайшие трещинки на поверхности, куда проникнет влага, начнут увеличиваться.

Источник blues-dev.ru

На нашем сайте вы можете найти самые … В фильтрах можно задать нужное направление, наличие газа, воды, электричества и других коммуникаций.

Для организации оперативного водотока необходим хотя бы минимальный уклон плоской кровли, позволяющий самотеком отводить воду с кровли. Лучшим решением проблемы для больших крыш является уклон плоской кровли насыпными материалами, образующими плоскость с нужным углом и одновременно выполняющими функции утеплителя и звукоизоляции.

Минимальный и максимальный уклон плоских крыш по СНиП

Угол наклона кровли – величина, регламентируемая техническими нормами. В СНиП есть СП 17.13330.2011, а проще говоря, в Своде правил устройства кровли. Он определяет нормативные значения угла наклона кровельного покрытия в зависимости от конструкции кровли, а также используемых материалов. Значения, которые имеет уклон плоской крыши, СНиП определяет в соответствии с поверхностными свойствами различных кровельных покрытий.Шероховатость металлического листа намного меньше, чем у мягких или волнистых поверхностей.

Наклон измеряется в различных единицах :

В процентах .

Отношение высоты к длине .

В градусах .

Источник kak-sdelat-kryshu.ru

Такое обилие единиц измерения вызвано спецификой строительных работ — контролировать угол с помощью транспортира на участке гораздо сложнее, чем измерять линейные размеры.

Несколько сложнее обстоит дело при строительстве крыши большой площади. Делать уклон в таких условиях не всегда рационально. Решением вопроса является уклон плоской крыши с внутренним водостоком, когда все полотно разделено на относительно небольшие участки желобами. Поступающая в них вода отводится по системе трубопроводов в ливневую канализацию. Такая конструкция крыши более сложная и требует создания водосточной системы, но на больших зданиях этот вариант оптимален.

Источник blues-dev.ru

На практике углы наклона гораздо меньше и во многом зависят от местных климатических условий. Основными факторами , влияющими на выбор, являются:

Вес снега значителен. Его можно определить по таблицам в приложениях к СНиП, где указаны среднегодовые значения для разных регионов страны. Чем меньше угол, тем меньше возможность самосхода снежных масс. В то же время большой угол наклона увеличивает ветровые нагрузки, которые опасны тем, что кровельное покрытие может быть сорвано с опорной поверхности.Разрушения, происходящие в этом случае, могут привести к человеческим жертвам и угрожать не только данному зданию, но и всем объектам, находящимся поблизости.

Выбор угла производится исходя из величины ожидаемых нагрузок и принимается в соответствии с ними. Если конструкция крыши выполнена из прочных материалов, способных выдержать статическую нагрузку от веса снега, то обычно предпринимаются усилия по минимизации динамических и непредсказуемых по направлению ветровых сил.

Архитайзер исходного кода.ком

Как рассчитать уклон плоской крыши

Специализированный расчет угла наклона является чрезвычайно сложной инженерной задачей. Требования СНиП в этом вопросе имеют рекомендательное значение и определяют лишь допустимые пределы для каждого вида кровли. Для неподготовленного человека выполнение такого расчета недоступно и даже опасно. Необходимо, чтобы проектированием занимались грамотные и опытные специалисты.

В качестве альтернативы можно воспользоваться онлайн-калькулятором, которых в Интернете предостаточно.Полученное значение рекомендуется продублировать на другом ресурсе, чтобы сравнить данные и сбалансировать результаты. Следует иметь в виду, что онлайн-расчеты носят рекомендательный характер и не должны применяться при строительстве ответственных конструкций.

Источник blues-dev.ru

Кровельные материалы для плоской кровли в зависимости от угла ее ската

Выбор кровельного материала в первую очередь должен определяться углом наклона кровли. Есть масса вариантов :

Угол наклона можно сформировать, создав опорную конструкцию нужной конфигурации или заполнив поверхность наклонным слоем утеплителя.Существуют и специализированные виды материалов, например – клиновидный утеплитель от компании Технониколь, скат крыши с помощью которого создается за счет укладки плит определенной формы.

Источник howbuilds.ru

Выбор наиболее подходящего материала производится путем сопоставления местных климатических условий, параметров здания, возможностей и предпочтений владельца. Все эти факторы одинаково важны, но приоритет в принятии решения рекомендуется отдавать представителям строительной компании, обладающим опытом и специальными знаниями.

Описание видео

На видео можно посмотреть устройство плоских крыш:

Заключение

В заключение следует отметить увеличение количества зданий с плоской крышей. Мода на такие архитектурные решения, пришедшая из Европы, требует использования соответствующих технологий и материалов. Подходить к строительству с обычными стандартами, принятыми в России, нерационально и нецелесообразно. Для зданий с плоскими крышами требуется создание специального проекта, учитывающего особенности климата, свойства материалов, гидрогеологические условия.

В гражданском малоэтажном строительстве наиболее распространенным, рациональным и экономически целесообразным видом кровли опытные строители называют скатные конструкции. Они могут состоять из одного, двух, трех и даже четырех скатов, плоскостей, сходящихся в одной точке, называемой коньком. Скатные крыши отличаются от плоских по углу наклона, который по строительным нормам должен превышать 2,5 градуса. Выбор уклона – важный этап создания проекта, от которого зависит прочность, несущая способность и долговечность конструкции.В этой статье мы расскажем, как правильно выбрать угол наклона, чтобы снегу зимой было легче таять.

Угол наклона кровли – параметр инженерного расчета кровельных конструкций, отражающий отношение высоты конька к ширине основания ската. Скатные крыши могут иметь уклон от 2,5 до 80 градусов, однако оптимальный диапазон значений уклона составляет 20-450. От этого параметра зависит площадь скатов, сопротивление ветру и снеговая нагрузка.В специальной литературе встречаются следующие термины:

Минимальный уклон. Минимальный угол наклона вообще для 2,5 градуса, но в зависимости от используемого гидроизоляционного материала этот параметр может увеличиваться. Наименьший минимальный угол для рулонных битумных и мембранных покрытий составляет 2-4 градуса. Минимально допустимое значение для металлочерепицы и профнастила – 11-12 0, для керамической черепицы – 22 0.
Оптимальный. Оптимальным является наиболее подходящий уклон крыши в данных климатических условиях при использовании определенного гидроизоляционного материала.Оптимальный угол наклона обеспечивает самостоятельное таяние снега, что облегчает уход за крышей.

Важно! Уклон крыши может быть выражен в градусах, процентах или пропорциях. Чтобы рассчитать этот параметр для кровельной конструкции, необходимо половину ширины фасада разделить на высоту, а затем умножить на 100 процентов.

Критерии выбора

Выбор уклона осуществляется на основе инженерного расчета, учитывающего климатические условия местности, где ведется строительство, характеристики кровельного покрытия и несущую способность стропильного каркаса.Чтобы конструкция была надежной, необходимо учитывать следующие критерии:

Ветровая нагрузка. Чем круче крыша, тем сильнее ее парусность. Поэтому в регионах с сильными порывистыми ветрами предпочтительнее более плоские конструкции крыши. Хотя, с другой стороны, ветер может срывать гидроизоляционный материал с пологих скатов.
Снеговая нагрузка. Чем больше снеговая нагрузка, тем более покрыты склоны. Угол наклона кровли 40-45 градусов обеспечивает самостоятельный сход снега с поверхности кровельного материала.
Характеристики финишного покрытия. Каждое кровельное покрытие имеет оптимальный уклон, что необходимо учитывать при проектировании конструкции.
Несущая способность рамы. Чем меньше сечение элементов каркаса и больше расстояние между ними, тем выше должен быть уклон, чтобы выдержать снеговую нагрузку.

Оптимальный индикатор для облегчения таяния снега

Ограничивающим фактором при выборе угла наклона скатов крыш в средней полосе России является характерная для этой местности высокая снеговая нагрузка.Большое количество выпавшего зимой снега увеличивает нагрузку на стропильную систему, приводя к деформациям каркаса и кровельного материала строения. Опытные мастера считают, что существует сильная зависимость между уклоном и устойчивостью к снеговой нагрузке:

Если меньше 30 градусов, то на поверхности склонов скапливается снег. Снежные заносы и лед имеют значительную массу, из-за чего нагрузка на стропильный каркас возрастает, достигая критических показателей.Однако часть снега сдувается ветром. Если угол наклона кровли находится в этом диапазоне, то снегозадержатели на ней не устанавливаются, особенно если кровельный материал имеет шероховатую поверхность.
При значении 0 градусов (т.е. для плоских крыш) снеговая нагрузка на поверхность достигает максимальных значений. Снег на таких конструкциях скапливается большими сугробами, которые приводят к обрушению каркаса, если крышу периодически не чистить.
Если кровля 45 градусов и более, то при расчете нагрузки на стропильный каркас весом снега можно пренебречь, так как снег скатывается со скатов самостоятельно, не задерживаясь на скате.Для обеспечения работы кровли, имеющей большой угол наклона, на ней устанавливаются снегорезы, разрезающие слой снега при спуске на более тонкие пластины с меньшей скоростью и энергией падения.

Обратите внимание! По строительной климатологии территория России делится на 8 климатических зон, каждая из которых имеет свою среднегодовую снеговую нагрузку. Это справочное значение используется для расчета уклона крыши, толщины сечения элементов фермы и выбора кровельного покрытия.

Влияние на дизайн

Важно, что изменение уклона для облегчения таяния снега сильно влияет на конструкцию крыши в целом. Увеличение крутизны имеет следующие последствия:

Увеличение веса кровельного пирога. Вес 1 квадратного метра кровельного пирога с уклоном 50 градусов в 2-2,5 раза выше, чем кровли с уклоном 2 градуса.
Увеличение площади лучей.Чем круче крыша, чем больше площадь ее скатов, тем больше расход, а, следовательно, и стоимость кровельного материала.
Рельеф стропильного каркаса. При отсутствии снеговой нагрузки каркас крыши можно облегчить, чтобы сэкономить на древесине.
Невозможность использования рулонных материалов. Если уклон кровли превышает 40 градусов, не рекомендуется использовать битумные и мембранные рулонные материалы, так как они могут просто «сползти» вниз под воздействием высоких температур.

Опытные мастера отмечают, что правильный выбор помогает увеличить срок службы кровельных конструкций, облегчить эксплуатацию и уход за кровлей в снежные российские зимы.Ошибки в проектировании, связанные с неправильным выбором оптимального угла, приводят к деформациям стропил, обрушению обрешетки, затоплению межшовного пространства атмосферной влагой во время косых дождей или оттепелей.

Видео инструкция

Одной из самых кропотливых задач при проектировании профнастила является выбор ее угла. Никакие эстетические соображения здесь роли не играют: отношение высоты крыши к ее общей площади в будущем повлияет на то, сколько полезного пространства останется на чердаке, не возникнет ли проблем со скоплением снега и даже не задует ли ветер. снесет твою крышу в сильный шторм.

Но это не редкость! Разберемся? Итак, что же это такое — минимальный уклон крыши из профлиста? А как построить крышу с минимальным уклоном — все плюсы, минусы, рекомендации и тонкости строительства здесь!

Обратимся к официальным данным. Так, согласно СНиП, СНиП, любая крыша может быть покрыта профнастилом, скат которого имеет уклон не менее 8°. Только так осадки не смогут проникнуть через стыки и шурупы.В этой ситуации шаг обрешетки должен быть 40 см.

Но 8° является минимальным углом наклона для крыш хозяйственных и производственных зданий, а для жилых зданий этот порог равен 10°. А если кровля уложена в два и более слоев, то минимальный порог будет еще выше. Именно поэтому современные строительные компании дают гарантии на свои работы только при условии покрытия крыши профнастилом с уклоном не менее 12°. А вот максимальный угол для кровли из профлиста может быть не менее 70°, а то и больше.

Поэтому для профлиста в качестве кровельного материала СНиП рекомендует уклон 20° как оптимальный вариант. Но что делать, если вам нужно построить почти плоскую крышу? Для гаража, хозяйственной постройки или беседки? Тогда просто следуйте нашим советам – и никаких проблем не возникнет!

Градусы, проценты и отношения

Уклон кровли 8°, что соответствует величине 1:7 – это минимальное значение, которое можно соблюдать при монтаже профнастила. А после завершения всех работ необходимо тщательно проверить крышу на вентиляцию.Но почему кровельщики при определении угла говорят не только о градусах, но и о процентах и даже коэффициентах? Все это одно и то же, разница только в проектных документах и при заказе материалов. Мы подготовили для вас таблицу, которая поможет разобраться что к чему:

Теперь давайте посмотрим на сроки строительства. Итак:

Плоскими называются такие крыши, угол наклона которых не превышает 5°.
Наклонные обычно более 20°.Естественно, скатные крыши более водонепроницаемы, а потому более популярны в частном строительстве.
Пологие крыши — до 25°. Здесь уже можно обустраивать мансардные помещения, но без окон.
Крутые — имеющие уклон более 40°. Крутые позволяют обустроить хороший жилой чердак, что не лишнее.
Уклон кровли называется большим, который приходится на интервал 45-60°.
Но на сегодняшний день идеальный угол ската крыши составляет 38-45°.

Итак, минимальный угол наклона кровли из профнастила составляет 8°. Вот подробное видео мастер-класса как строятся такие крыши:

Если нужно соорудить крышу с еще меньшим уклоном, то профлист должен быть уже внизу кровельного пирога — как внахлест. Просто меняется принцип построения.

Минусы и плюсы крыши с минимальным уклоном

Теперь о том, с чем вам придется столкнуться при строительстве крыши с минимальным уклоном и чего от нее ждать в будущем.

Преимущества

Сначала перечислим преимущества. Основные преимущества строительства такой крыши:

Меньший расход материала.
Более легкие и безопасные кровельные работы.
Отсутствие гребня и проблемы, связанные с его герметизацией.

Учитывайте также следующий момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама крыша. Ведь материала пойдёт больше. А это значительная нагрузка на дом и фундамент.В этом случае нагрузка будет незначительной.

недостатки

Итак, мы перешли к досадным минусам. Минимальный уклон крыши плох тем, что дождевая вода будет стекать гораздо медленнее, и быстрее найдет себе мелкие трещины и стыки, чтобы просочиться в кровельный пирог. Порогом в этом отношении считается угол 12°, при котором еще можно обойтись без дополнительных герметизирующих мероприятий. Поэтому, если вы строите более плоскую крышу, угол ската которой менее 12°, места нахлеста профлистов придется герметизировать специальными кровельными герметиками.

Выбранный угол наклона определит, какой материал можно использовать для крыши. Так, для плоской крыши и крыши с небольшим уклоном подойдет только прочный несущий профнастил, с высоким гофром. А вот на крышу с крутым скатом допускается накрывать как универсальный, так и пристенный профиль – ведь теперь давление на листы будет минимальным. Иными словами, тот же снег легко скатится вниз, да и вода не задержится.

Второй момент: расход материала тоже увеличится, т.к. нахлест листов друг на друга уже придется делать немного больше.Так, если вы собираетесь строить крышу с углом от 12° до 14°, придется увеличить нахлест листов, но можно обойтись и без герметика, если меньше, то нужно и то, и другое. Почему оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица этих данных:

Хотя для устройства крутых крыш из профлиста вам придется соорудить достаточно длинные стропила, да и брусков понадобится больше, зато вы значительно сэкономите на кровельном материале.Профнастил можно взять дешевле, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при плоских крышах

Кроме того, при недостаточном угле наклона невозможно обустроить жилую мансарду, что снижает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим уклоном требуют сооружения гораздо более сложной стропильной системы, способной выдержать большой вес. Чем меньше угол наклона, тем больше дополнительных опорных элементов.

А теперь мы вас немного огорчим: даже взвесив все достоинства и недостатки кровли с минимальным углом, и отдав предпочтение 8° как более подходящему, построить именно такой вариант может и не получиться. Скорее, это будет даже небезопасно! Почему? Читать дальше!

Ветровые и снеговые нагрузки

На определение угла наклона кровли из профнастила действительно влияет множество исходных данных. Прежде всего, это климатические особенности местности, где находится ваш дом.Поэтому узнайте заранее, какой здесь обычно снежный покров в самые зимние дни, как часто идут дожди, насколько сильный ветер и какого направления он преобладает:

Ведь уклон кровли из такого материала, как профнастил, рассчитывается не из эстетических соображений, а как раз исходя из погодных факторов. Так, уклон крыш тех домов, которые расположены в районах с сильными ветровыми нагрузками, стремится к минимальному значению. На этих участках опасна так называемая «парусность крыши».Слышали или видели, как иногда по полям «гуляют» сдуваемые ветром мощные теплицы из поликарбоната? Но их тоже не ставили на землю без крепления. А теперь представьте возможные последствия, если у вас буквально сорвет часть крыши. Помните, в чем главный недостаток профнастила? «Парусный спорт»!

Вот требования СНиП на этот счет. При средней ветровой нагрузке угол ската должен быть 35-45°, а при сильном ветре — 15-25°.Там же, где сильные ветры являются нормой, угол наклона кровли из профлиста делайте близким к минимальному, чтобы максимально снизить сопротивление ветру. Но почти плоские крыши из этого материала рискуют легко сорваться, а потому и полное отсутствие крутизны в этом случае тоже не лучше. Вот довольно впечатляющая запись с видеорегистратора, где ветер срывает плоскую крышу как раз из профнастила:

Поэтому не думайте, что ветровая нагрузка безвреднее снеговой.В Новгородской области, например, в среднем такое значение составляет 23 кг/м, где снегопадов около 75 кг/м.

Тогда почему бы не сделать все крыши плоскими? Нисколько. Снега в России, как известно, зимой по горло. Но на первый взгляд такие хрупкие снежинки на самом деле много весят. Например, за одну ничем не примечательную зиму на плоской крыше может скопиться столько снега, как если бы рядом с ней стояла целая компания. Никакие стропила этого не выдержат, и поэтому в районах со значительными снеговыми нагрузками уклон крыши приходится делать до 45°, чтобы снег не задерживался.Тогда нет необходимости усиливать стропила – осадки на такой основе вообще задерживаться не будут. Ведь снег легко сползает только с крутых крыш.

Вот карта, по которой вы можете найти параметры для вашего района:

Попугаем: в Якутске снеговая нагрузка на крышу иногда достигает 550 кг на квадратный метр. А это уже полтонны! Вот почему крыши домов в этом регионе всегда такие высокие и крутые. А вот в южных странах можно даже накрыть их соломой в горизонтальном положении.

Даже небольшой слой снега гораздо тяжелее по весу, чем вы можете себе представить. И, в отличие от дождя, снег задерживается на крышах, а в некоторых регионах России его высота на крышах иногда превышает метр. И самое страшное в этом плане как раз минимальная необъективность.

Поэтому нужно тщательно решить, стоит ли делать угол крыши из профнастила таким маленьким.

Как самому рассчитать угол наклона?

В первую очередь обратите внимание на то, какие крыши у ваших соседей.Мы имеем в виду место, где вы собираетесь строить. Обычно они имеют почти одинаковый уклон, значение которого выработано веками и проверено ураганами. А рассчитать точный угол наклона готовой крыши можно как с помощью специальных графиков и матриц, так и вооружившись обычным угольником.

Профессиональные строители, например, рассчитывают уклон крыши с помощью такого прибора, как уклономер, или по некоторым геометрическим формулам. Результат записывается в градусах или соотношении:

Или еще проще.Как вы, наверное, помните из школьного курса геометрии, первым делом нужно узнать длину гипотенузы и катета. Гипотенуза – это прямая линия ската крыши, а расстояние от конька до потолка – противоположный катет. Расстояние от середины нахлеста до ската карниза – прилежащая нога. Теперь воспользуемся тригонометрической функцией или вооружимся инженерным калькулятором:

Второй, не менее распространенный и правильный способ: определяем соотношение между высотой от конька до пола и половиной ширины пола.Разделите высоту на половину ширины здания и умножьте на 100. Просто!

Итак, решите, каким будет уклон вашей крыши, исходя из четырех основных факторов:

Планируемый бюджет.
Расчетная снеговая нагрузка.
Средние значения ветра.
Необходимость полезного подкровельного пространства.

И, если вы все-таки пришли к решению, что вам нужна крыша с минимальным углом, мы подскажем, как избежать ошибок при строительстве, и что для этого нужно сделать.

Другие важные аспекты строительства

Обычно минимальные скаты крыш с усиленными стропилами делают в крышах тех домов, которые расположены в районах с частыми солнечными днями и малым количеством осадков. Для уменьшения нагрева салона в кровельном пироге предусмотрены теплоизоляционные материалы и вентилируемый зазор. В остальном остается только следить за тем, чтобы в дом не попала вода.

Защита от утечки

На плоских кровлях при монтаже профнастила обязательно использовать уплотнительные ленты и мастики для нахлестов и стыков листов.А такая крыша защищена от протечек и повреждений специальными мембранными гидроизоляционными материалами. Вот стандартный пирог такой конструкции: профнастил => стропила => утеплитель => гидроизоляция => обшивка.

Есть еще такой момент. Если вы делаете крышу с уклоном менее 10°, используйте для гидроизоляции современную 3-х слойную мембрану. Только этот материал способен защитить кровельный пирог от сырости внутри.

И, наконец, каким бы минимальным ни был уклон крыши, для нее все равно придется соорудить водосточную систему.Влага, как и снег, задерживается на этих поверхностях больше, чем многие ожидают. Поэтому уклон планируйте так, чтобы он шел в сторону водозаборных воронок, если система сбора внутренняя, или в сторону желобов, если наружная.

Стропильная система и обрешетка

Как и в обычных проектах, с минимальным уклоном профнастил также укладывается на обрешетку и фиксируется саморезами с резиновыми прокладками. А вот внахлест, от 10 см до 20 см, защипните стальными заклепками.Мы рекомендуем делать двухволновое перекрытие.

Есть такая зависимость: чем меньше угол наклона кровли, тем шире надо листы внахлест. И чем меньше полезная площадь материала:

Сделайте нахлест 15-20 см в пределах уклона 15-30°.
Но при устройстве более крутой крыши, с углом 30°, нахлест должен быть от 10 до 15 см.
Если угол наклона кровли уже меньше 14°, то листы необходимо укладывать горизонтально с нахлестом 20 см.
При минимальном угле наклона металлопрофильной кровли 8° стыки между листами необходимо делать двойными, тщательно заделывая их герметиком, чтобы внутрь не попала вода.

Обычная стропильная система устанавливается с шагом от 60 см до 1 метра, но при минимальном уклоне крыши этот шаг лучше уменьшить до 40 см. Основание получится более прочным и легче перенесет скопление снега на крыше.

Кроме того, при уклонах минимальной величины между стропильной системой и профнастилом обязателен вентилируемый зазор – это тоже мера снижения теплопотерь.Конкретнее: чем меньше угол наклона, тем шире придется делать зазор для вентиляции – а это минимум 50 мм.

Тонкости установки

Вот подробный мастер-класс, как происходит монтаж профнастила на такую крышу:

Следуйте технологии, следуйте нашим советам — и все получится!

Крыша играет важную роль при проектировании любого типа здания, так как отвечает за обеспечение основных условий комфорта и не позволяет внешним факторам навредить отделке дома.

Конечно, для качественного укрытия в процессе проектирования необходимо учитывать множество факторов. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему это так важно и что нужно знать, чтобы расчет был правильным и потом не пришлось переделывать крышу частично, а то и полностью? Об этом мы поговорим в этой статье.

Расчет уклона крыши правильнее всего сделать с помощью специального онлайн калькулятора который находится ниже.

Угол ската крыши представляет собой геометрическое образование пересечения двух плоскостей. Имеют в виду горизонтальную плоскость и аналогичную наклонную поверхность.

Так зачем измерять угол крыши:

Измерение строительного азимута, в первую очередь, позволяет «оценить» целесообразность устройства кровли с учетом выбранного материала кровли , климатических особенностей, назначения чердака и конструкции самого навеса.
Кроме того, проведя расчеты, вы сможете не только рационализировать предстоящие финансовые затраты, но и убедиться в правильности и надежности конструкции , что не повлечет за собой убытков из-за протечек, оползней, трещин в стропилах и прочих происшествий.
Уклон кровли принимают в зависимости от двух параметров — первый касается погодных условий и количества осадков, а второй характеризуется спецификой типа кровли. Соответственно, если речь идет о северных и заснеженных регионах, то будущей кровле придется справляться с приличными нагрузками. Жителям горных районов такие трудности знакомы не понаслышке.
Некоторые крыши должны выдерживать снежный покров 6-8 месяцев в году. В этих условиях владельцы заснеженных домов значительно упростились за счет более крутого угла наклона. В свою очередь такие опоры конструкции позволяют вальме рационально справляться с осадками и их последствиями в виде талой воды.Также при таком подходе увеличивается размер полезной площади.

ПРИМЕЧАНИЕ!

При задании уклона 45 градусов и более расчет снеговой нагрузки больше не учитывается, так как такая кровля является «самоочищающейся».

Конечно, с острой румбой не все так хорошо, ведь с увеличением уклона, пропорционально, возрастает потребность в дополнительных объемах как кровельных материалов, так и конструктивных элементов. Также становится актуальным вопрос повышения долговечности несущих деталей.

Не менее важна при расчете уклона специфика материала, которым будет завершаться конструкция навеса снаружи. Ни для кого не секрет, что каждый вид кровельного элемента отличается своими эксплуатационными свойствами и стоимостью.

При этом могут быть предусмотрены нюансы, характерные исключительно для данного типа кровельного слоя. Например, может потребоваться укладка дополнительных слоев или потребуются большие затраты на тепло- и гидроизоляцию.

Угол наклона зависит от розы ветров

Пожалуй, третьим по важности фактором, от которого зависит расчетный уклон, является установление эксплуатируемого или неэксплуатируемого статуса … Неиспользуемая поверхность предусматривает ликвидацию пространства на стыке перекрытия и внешней защитной конструкции.

Визуально трактовка понятия выглядит гораздо проще, ведь когда видишь плоские бедра или когда есть небольшой наклон (в пределах 2-7%), сразу становится понятно, почему оно получило такое название.Эксплуатируемый чердак свидетельствует о наличии чердачного помещения.

Расчет уклона крыши: калькулятор

Метки полей калькулятора

Укажите кровельный материал:

Выбрать материал из списка — Шифер (листы асбестоцементные волнистые): Средний профиль (11 кг/м2) Шифер (листы асбоцементные волнистые): Профиль усиленный (13 кг/м2) Листы гофрированные целлюлозно-битумные (6 кг/м2) м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Листовой оцинкованный металл (6.5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Шов кровельный (6 кг/м2) Полимерпесчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный шифер (40 кг/м2) Вес 1 кв. метр покрытия (? кг/м2)

кг/м 2

Введите параметры крыши (фото вверху):

Ширина основания A (см)

Базовая длина D (см)

Высота подъема B (см)

Длина бокового свеса C (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Марка древесины для стропил (см)

Рабочая зона бокового стропила (опционально) (см)

Расчет ящика:

Ширина доски обшивки (см)

Толщина доски обшивки (см)

Расстояние между досками обрешетки
F (см)

Расчет снеговой нагрузки (на фото ниже):

Выберите свой регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 ( 400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчет ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м 10 м

Тип местности

Открытая территория Закрытая территория Городские территории

Результаты расчета

Угол крыши: 0 градусов.

Угол наклона подходит для данного материала.

Для этого материала желательно увеличить угол наклона!

Для этого материала желательно уменьшить угол наклона!

Площадь поверхности крыши: 0 м2.

Примерный вес рубероида: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (на всю крышу): 0 рядов.

Равномерное расстояние между рейками: 0 см.

Количество реек стандартной длины 6 метров: 0 шт.

Объем обрешеточных досок: 0 м 3.

Ориентировочный вес досок обрешетки: 0 кг.

Район снеговой нагрузки

Пояснения к полям калькулятора

Уклон крыши в процентах и градусах

Как определить угол наклона крыши в градусах? Угол наклона, как и любая подобная фигура, по канонам геометрии измеряется в градусах.

Но во многих документах, в том числе и в СНиПах, это значение отображается в процентах, поэтому жестких требований и обоснований руководствоваться только одной единицей измерения нет.

Главное в этой ситуации знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, например, для удобства при вычислительных операциях.

В общем случае коэффициент перевода градусов в проценты колеблется от 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целыми процентами, в цифровом отображении используются ppm — сотые доли процента.

Если верить теории, то наклоны могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем уместно. А с виду впечатление «так себе», разве что ваш дом находится где-то в Альпах и вам нужно соорудить крышу, которая постоянно испытывает снеговые нагрузки.

Преобразование градусов в проценты

Особенности плоских и скатных крыш

Плоские полы не представляют собой чисто горизонтальную поверхность, каким бы обманчивым ни было его название.Азимут построения в этой ситуации тоже имеет наклон, хотя и не значительный — его минимальное значение должно быть 3 градуса.

ПРИМЕЧАНИЕ!

Есть один нюанс, который необходимо учитывать при оформлении плоской поверхности. Обязательным условием является установка дренажных воронок, стенки которых будут наклонены на 1,5 градуса.

Что касается оптимальных значений для плоских покрытий, то уклон плоской крыши колеблется в районе 5-7 градусов … Это связано с тем, что крыши с углом более 10º сложно назвать плоскими. В свою очередь, 12-15 градусов в большинстве ситуаций уже интерпретируется как минимальный порог наклонных поверхностей. Оптимальные значения достаточно широки.

Оптимальный уклон крыши для снеготаяния 40-50 градусов.

Скат плоской крыши

Например, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а для двускатных этот показатель возрастает до 45 градусов.Вот только такой объемный интервал в большей степени указывает на индивидуальные особенности типа кровли и климатические особенности.

ОСТОРОЖНО!

При малом азимуте стыки в обязательном порядке обрабатываются морозо- и водостойким герметиком. Если показатель 15 градусов и выше, то профнастил следует укладывать с нахлестом 200 мм, а при уклоне кровли менее 15 градусов нахлест увеличивают на две «волны».

Минимальный уклон крыши

Кровельный материал, являющийся одним из основных элементов конструкции верхней плоскости, также дает определенные рекомендации по уклону в зависимости от его типа.

В случае с профнастилом угол устанавливается в 12 градусов , для металлочерепицы этот показатель следует увеличивать до 15º.
Ондулин или мягкая черепица в просторечии может быть укладывать под уклоном 11 градусов … Но только в этом случае есть еще и один нюанс, который в сплошной обрешетке.
При покрытии керамической плиткой уклон должен быть не менее 22º . Также стоит учитывать, что стропильная система поддается большим нагрузкам в случае небольшого наклона ската.Во избежание перегрузок следует учитывать этот фактор в процессе проектирования.
Сланец — один из самых распространенных видов поверхностного покрытия. При укладке асбестоцементных волнистых листов показатель уклона кровли не должен превышать 28% . Те же требования предъявляются к стальным поверхностям.
Минимальный уклон кровли из сэндвич-панелей по нормам 5 градусов если окна планируются в панелях, то уклон увеличивается до 7 градусов.

Зависимость уклона от выбора кровли

Как самому определить угол наклона крыши

Для измерения угла наклона можно использовать чудо-прибор, который избавит вас от всей вычислительной нагрузки. Название прибора говорит само за себя — инклинометр (транспортир).

В общем, можно обратиться за помощью к механическому угломеру — бюджетный вариант, но не исключены дополнительные хлопоты, особенно если вы пользуетесь таким приспособлением впервые.

Однако расскажем вам специфику этого устройства — возможно, благодаря ему наш читатель очень скоро соприкоснется с этим элементом.

Стандартный инклинометр без электронных наворотов представлен в виде рейки с прикрепленной рамой … На стыке ламелей имеется ось, на которой закреплен маятник. В его своеобразный набор входят 2 кольца, гиря, пластина и указатель. Устройство дополнено шкалой с делениями, расположенной во внутренней части выреза.Если посох расположить горизонтально, то указатель совпадет с нулевыми делениями шкалы.
Теперь переходим к основному процессу, для которого предназначено устройство. Выровняйте стержень транспортира перпендикулярно гребню. … После этого в градусном значении на маятниковом индикаторе отобразится нужное значение.
Вариант на основе Выполнение собственного конструкторского задания по измерению уклона математическими расчетами , непривлекательно.В любом случае мы постараемся доступно объяснить, как можно сделать это своими руками. В первую очередь необходимо узнать длину гипотенузы и катетов. … Когда дело доходит до измерения уклона крыши, прямая линия уклона является отображением гипотенузы.
Затем вычисляем длину противоположной и смежной ноги … Первая из них представлена в виде расстояния, разделяющего нахлест и конек, а размер второй следует принять как расстояние между середина перекрытия и карнизный свес определенного уклона.
Теперь, получив уже два значения, не составит труда найти третье, применив тригонометрию. В итоге, зная синус, косинус или тангенс (в зависимости от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение уклона в процентах.
Остались вопросы? Посмотрите видеоинструкцию ниже или воспользуйтесь нашим онлайн-калькулятором.

Отношение высоты конька к пролету

В целом алгоритм проведения расчетных операций можно разделить на четыре шага.Сначала учитываем внешние природные факторы воздействия на будущий поверхностный слой, сверяем планы строительства с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с типом материала для кровли и не прекращаем брать информацию со специализированных сайтов и по возможности консультироваться с профессионалами.

По поводу нагрузок — с минимальными уклонами лучше не заморачиваться, так как для «свежей» кровли это может плохо закончиться. Но если крыша плоская и деваться некуда, то не пренебрегайте укрепляющими редутами.

При расчете стоимости также не игнорируйте такие понятия, как масса конструкции дома и, опять же, нагрузка от осадков – это поможет найти не только правильное, но и экономически приятное решение для вашего кошелька.

Расчет кровли

Если уклон до 10 градусов, то подходящим вариантом будут гравийные покрытия, до 20 градусов – профнастил и шифер. Стальные и медные листы целесообразны даже в очень «крутых» случаях, когда верхний румбоиндекс достигает 50-60 градусов.

Собственно, это и вся информация, которая вам понадобится для самостоятельного расчета угла ската крыши.

Полезное видео

В контакте с

Угол крыши

Конструкция крыши определяется на этапе проектирования здания или сооружения. При этом уклон кровли следует выбирать исходя из местных условий с учетом гидрометеорологической обстановки – направления и силы ветров, уровня осадков и затрат на строительство.

При выпадении осадков вода с кровли должна быстро отводиться, как раз для этого скатам придается определенный угол. Его стоимость определяется типом используемого кровельного материала, способом монтажа, архитектурными требованиями и ценовыми соображениями.

С крутых крыш, с углом наклона 45° и более вода и снег скатываются быстро, и для крытых площадей эта конструкция крыши подходит хорошо. Но чем больше угол, под которым расположены скаты, тем выше стоимость кровли.Если их делать под 45°, то количество материала увеличится в 1,5 раза, а если угол 60°, то материала вдвое больше, чем для плоской кровли.

Но он не должен быть плоским. В случаях, когда делается плоская кровля, специально предусмотрена разуклонка кровли для стока воды, что значительно увеличивает срок ее эксплуатации. На плоской крыше образуются лужи и места застоя воды. Чтобы этого избежать, используйте недорогие фьюзинговые утеплители типа керамзита, создающие наклонные поверхности и позволяющие обеспечить сток воды.

При этом необходимо учитывать ветровую нагрузку. Он затрагивает плоскую поверхность в меньшей степени, чем в любых других случаях. В районах с сильными ветрами необходимо использовать минимальный уклон крыши.

Как подобрать кровельный материал с учетом уклонов?

Ниже представлен график, позволяющий в зависимости от угла скатов выбирать материал для кровли.

По своим физическим свойствам и технико-экономическим характеристикам материалы объединены в группы, расположенные выше дугообразных стрелок.Основу каждой стрелки составляет наклонная линия, обозначающая угол наклона к горизонту. Таким образом, линия Y графически показывает отношение высоты гребня В к П/2 (половина его начала). Соотношение 1:2 в верхней части показывает, что вертикальный отрезок В составляет половину горизонтального Р/2.

На полукруглой шкале эта линия отмечена Y и показывает уклон крыши в градусах, а по вертикали в процентах.

Расчет уклона крыши

Для примера будет показан расчет уклона кровли строящегося дома в Москве.В качестве материала в примере будут использованы асбестоцементные гофрированные листы.

На графике нужно найти наклонную линию, где заканчивается стрелка «Листы асбестоцементные рядовые». На пересечении этой линии и вертикальной шкалы будет искомый ответ. Получается, что для этого случая минимальный уклон крыши в процентах составит 33%.

Поскольку угол наклона равен отношению высоты гребня к половине его начала, его можно определить по имеющимся данным.Если высота В два с половиной метра, а начало 12 м, то по правилам математики получается:

Y = B: (P: 2) = 2,5: 6 = 5/12.
Чтобы получить результат в процентах, все это умножается на 100.

, что больше требуемого минимального значения уклона крыши в процентах. Это отношение соответствует углу (в масштабе рисунка) 18,2°.

На приведенном примере понятно, как рассчитать уклон крыши, используя обычную математику и приведенный выше график.

Все расчеты соответствуют осадкам для умеренного пояса. В других климатических зонах допускается устраивать скаты под углами, отличными от приведенных на схеме.

В случае применения других материалов (таких как черепица, шифер, черепица, щепа, стружка и др.) величины углов следует определять согласно требованиям соответствующих нормативных документов и с учетом опыта строительства.

Как измерить уклон крыши?

Уклоны можно измерить с помощью инклинометра, показанного ниже.

Основой является опорная рейка 11, на которой располагается рама 7. В правом углу рамы между планками 4 крепится ось 3, на которой находится нить с маятником 5. груз может перемещаться между направляющими 6. На внутренней стороне одной из направляющих имеется десятичная шкала с делениями. При горизонтальной опорной рейке стрелка совпадает с началом шкалы.

Для замеров опорная рейка устанавливается на обрешетку перпендикулярно коньку.Стрелка на маятнике покажет на шкале значение уклона в градусах. Значение в процентах можно получить с помощью графика.

Водосточная система для кровли со скатом

Климатическая зона и конструкция кровли определяют, как должен осуществляться отвод талых и дождевых вод. Дренаж может быть неорганизованным (наружным) и организованным (внутренним и наружным).

Для обеспечения организованного наружного водоотвода применяют водосточные трубы, руководствуясь следующими требованиями:

подвесные или настенные желоба размещают на скатах, выполненных под углом более пятнадцати градусов;
уклон по оси канавок должен быть более двух градусов;
стороны желобов должны иметь высоту 120 мм;
сливные трубы располагаются на расстоянии не более 24 м между ними;
сечение водосточной трубы следует определять исходя из одного квадратного метра площади крыши — полтора квадратных сантиметра сечения трубы.

В районах с сильными морозами рекомендуется устраивать организованные внутренние водостоки. Такая система состоит из водозаборной воронки на крыше, вертикального стояка, вытяжной и отводящей трубы. С помощью такой системы вода собирается с поверхности и сбрасывается при положительных и отрицательных температурах. Удаление собранной воды рекомендуется осуществлять в ливневую канализацию. Площадь поверхности, приходящейся на одну воронку, определяется из отношения 0,75 квадратных метров поверхности к одному квадратному сантиметру поперечного сечения сливной трубы.

Приведенный выше материал позволяет понять необходимость правильного подбора конструкции кровли и изготовления для ее надежной и долговечной эксплуатации.

Крыша занимает важное место в конструкции любого типа зданий, так как отвечает за обеспечение элементарных условий комфорта и не позволяет внешним факторам навредить убранству дома.

Безусловно, для качественного укрытия необходимо учитывать множество факторов в процессе проектирования.Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему это так важно и что нужно знать, чтобы расчет был правильным и потом не пришлось переделывать крышу частично, если не полностью? Об этом и поговорим в этой статье.

Расчет уклона крыши лучше производить с помощью специального онлайн калькулятора который расположен ниже.

Для чего измеряют угол наклона покрытия и от каких факторов зависит это значение

Угол ската крыши представляет собой геометрическое образование пересечения двух плоскостей. Под ними понимается горизонтальная плоскость и аналогичная поверхность рампы.

Так зачем измерять угол крыши:

Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства кровли с учетом выбранного кровельного материала , климатических особенностей, назначения чердака и конструкции самого навеса.
Кроме того, после взаиморасчетов можно не только рационализировать предстоящие финансовые расходы, но и убедиться в точности и надежности конструкции не влекущей потерь из-за протечек, падений стропил и других происшествий.
Уклон кровли принимается в зависимости от двух параметров — первый касается погодных условий и количества осадков, а второй характеризуется конкретным типом кровли. Соответственно, если речь идет о северных и заснеженных районах, то будущей кровле придется выдерживать приличные нагрузки. Жителям горных районов такие трудности не знакомы.
Некоторые крыши должны выдерживать снежный покров 6-8 месяцев в году. В этих условиях владельцам заснеженных домов значительно упростили жизнь более крутые градусы наклона.В свою очередь такая несущая конструкция позволяет вальме рационально справляться с осадками и их последствиями в виде талых вод. Также при таком подходе увеличивается размер полезной площади.

Конечно, с острой румбой не все так хорошо, ведь при увеличении уклона пропорционально растет потребность в дополнительных объемах как кровельных материалов, так и конструктивных элементов. Также становится актуальным повышение сопротивления деталей подшипников.

Не менее важное значение при расчете уклона имеет специфика материала, которым будет завершаться конструкция навеса снаружи.Ни для кого не секрет, что каждый вид верхнего элемента укрытия отличается своими эксплуатационными свойствами и стоимостью.

При этом могут быть нюансы, характерные только для этого типа кровельного покрытия. Например, может потребоваться выкладка дополнительных слоев, либо потребуются большие затраты на тепло- и гидроизоляцию.

Угол наклона зависит от розы ветров

Пожалуй, третьим по важности фактором, от которого зависит рассчитанный уклон, является установление эксплуатируемого или неэксплуатируемого статуса .Неэксплуатируемая поверхность предусматривает исключение пространства на стыке потолка и внешней защитной конструкции.

Визуально трактовка понятия выглядит намного проще, так как при виде плоских бедер или при наличии небольшого наклона (в пределах 2-7%), сразу становится понятно, почему оно получило такое название. Эксплуатируемый чердак свидетельствует о наличии чердачного помещения.

Расчет угла крыши: калькулятор

Уклон крыши в процентах и градусах

Как определить угол наклона кровли в градусах? Наклонный угол, как и любая подобная фигура по геометрическим канонам, измеряется в градусах.

Главное в этой ситуации знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, например, для удобства при вычислительных действиях.

Обычно коэффициент преобразования градусов в проценты находится в диапазоне от 1.от 7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не в целых процентах, в цифровом отображении используются ppm — сотые доли%.

Если верить теории, то наклоны могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем уместно. А с виду впечатление «так себе», разве что ваш дом находится где-то в Альпах и вам нужно соорудить крышу, которая постоянно испытывает снеговые нагрузки.

Особенности плоской и скатной крыши

Плоские полы не представляют собой строго горизонтальную поверхность, как бы ни вводило в заблуждение ее название. Построение азимута в этой ситуации также имеет наклон, хотя и незначительный — его минимальное значение должно быть 3 градуса.

Что касается оптимальных значений для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов . Это связано с тем, что крышу с углом более 10º сложно назвать плоской.В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуются как минимальный порог для наклонных поверхностей. Оптимальные значения достаточно широки.

Оптимальный угол наклона кровли для снеготаяния составляет 40-50 градусов.

Скат плоской крыши

Например, для наклонных навесов предполагается диапазон от 20 до 30 градусов, а в случае фронтонов этот показатель повышается до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные особенности типа кровли и климатические особенности.

Минимальный уклон крыши

Кровельный материал

, являющийся одним из основных элементов конструкции верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от его типа.

В случае с профнастилом установите угол в 12 градусов для металлочерепицы этот показатель должен быть увеличить до 15º.
Ондулин или в просторечии мягкая черепица можно укладывать на уклоне 11 градусов . Только в этом случае тоже есть один нюанс, это в цельной обрешетке.
Под покрытием из керамической плитки уклон должен быть не менее 22º . Также стоит учитывать, что стропильная система подвержена большим нагрузкам при небольшом наклоне ската. Во избежание перегрузок этот коэффициент следует учитывать при проектировании.
Сланец — один из самых распространенных видов поверхностных покрытий. При укладке асбестоцементных волнистых листов уклон кровли не должен превышать 28% . Те же требования к стальным самолетам.
Минимальный уклон кровли из сэндвич-панелей по нормам 5 градусов если окна планируются в панелях, уклон увеличивается до 7 градусов.

По каким СНиП смотреть уклон крыши? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Как самостоятельно определить угол наклона крыши

Для измерения угла наклона можно использовать чудо-прибор, способный снять всю вычислительную нагрузку. Название устройства говорит само за себя — инклинометр (транспортир).

Вообще можно обратиться за помощью и к механическому транспортиру — вариант бюджетный, но не исключены дополнительные хлопоты, особенно если вы используете такое приспособление впервые.

Однако специфику этого устройства мы расскажем – возможно, благодаря ему наш читатель очень скоро окажется в обращении на «вы» с этим элементом.

Стандартный инклинометр без электронных наворотов представлен в виде планки с прикрепленной рамкой .В месте соединения планок находится ось, на которой закреплен маятник. В его своеобразный комплект входят 2 кольца, грузик, пластина и указатель. Устройство дополнено шкалой с делениями, расположенной во внутренней части насечки. Если рейку поставить горизонтально, то стрелка совпадет с нулевыми делениями шкалы.
Теперь перейдем к основному процессу, для которого предназначено устройство. Выровняйте направляющую транспортира перпендикулярно коньку. . После этого на стрелке маятника в градусах отобразится требуемое значение.
Вариант на основе выполнения собственной расчетной задачи по измерению уклона по математическим расчетам , непривлекательный. В любом случае, попробуем рассказать, как это можно сделать самостоятельно. Первым шагом является вычисление длины гипотенузы и катетов. . Когда дело доходит до измерения уклона укрытия, прямой уклон является отображением гипотенузы.
Затем вычисляем длину противоположной и соседней ноги. .Первую из них представляют как расстояние, разделяющее нахлест и конек, а размер второй следует принимать как расстояние между серединой нахлеста и карнизным свесом определенного ската.
Теперь, получив уже два значения, не составит труда найти третье, применив тригонометрию. В итоге, зная синус, косинус или тангенс (в зависимости от размеров составляющих), с помощью инженерного калькулятора вычисляем цифровое значение уклона в процентах.
Есть вопросы? Посмотрите видеоинструкцию ниже или воспользуйтесь нашим онлайн-калькулятором.

Соотношение высоты конька с пролетом

В целом алгоритм проведения расчетных операций можно разделить на четыре шага.

Сначала учитываем внешние природные факторы воздействия на будущий поверхностный слой, сверяем планы строительства с ценниками на необходимые ресурсы в интернет-магазинах, определяем тип кровельного материала и не перестаем черпать информацию со специализированных сайтов и, если возможно, проконсультируйтесь со специалистами.

Что касается нагрузок, то с минимальными уклонами лучше не заморачиваться, так как для «свежей» кровли это может плохо закончиться. Но если крыша плоская и деваться некуда, то не пренебрегайте укрепляющими редутами.

При расчете стоимости также обратите внимание на такие понятия, как масса конструкции дома и опять же нагрузка от осадков – это поможет найти не только правильное, но и экономически приятное решение для вашего кошелька.

Расчет крыши

Если уклон до 10 градусов, то подходящим вариантом будут гравийные покрытия, а до 20º – профнастил и шифер.Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхней точки достигает 50-60 градусов.

Собственно, это и вся информация, необходимая для самостоятельного расчета угла уклона крыши.

Источник: http://expert-dacha.pro/stroitelstvo/krysha/ustrojstvo/uklon.html

Расчет угла крыши

Крыша дома должна быть надежной и красивой, и возможно это при правильном определении угла ее наклона для данного вида кровельного материала.Как рассчитать угол крыши — в статье.

Назначение подкровельного пространства

Перед расчетом угла наклона кровли необходимо определить, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим – чтобы и помещение было просторнее, и потолки выше.

Второй способ — сделать ломаную, мансардную крышу. Чаще всего такую крышу делают двухскатной, но она может иметь и четыре ската.

Просто во втором варианте стропильная система очень сложная, и без опытного конструктора просто не обойтись, и большинство предпочитает делать все самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но при этом увеличивается площадь крыши

При увеличении угла ската крыши стоит помнить несколько вещей:

Значительно увеличивает стоимость кровельных материалов — увеличивает площадь коньков.
Ветру больше мешают большие коньки. Если сравнить нагрузку на один и тот же дом с углом 11° и 45°, то во втором случае она будет почти в 5 раз больше. Чтобы крыша могла выдерживать такие нагрузки, стропильную систему делают усиленной – устанавливают балки и стропила большего сечения с меньшим шагом. А это увеличение его стоимости.
При уклоне ската более 60° снеговые нагрузки не учитываются — осадки скатываются и не задерживаются.Но при устройстве ломаной мансардной крыши снеговые нагрузки учитываются при расчете ее верхней части — плоскости там имеют уклон менее 60°.
Не все кровельные материалы можно использовать на крутых скатах, поэтому внимательно следите за максимальным углом наклона, с которым можно использовать эти крыши. Угол наклона отображается через соотношение высоты конька и половины ширины здания

Это не значит, что крыша с небольшим уклоном лучше.Они дешевле по материалам — меньше площадь крыши, но есть свои нюансы:

Требуются меры по задержанию снега для предотвращения схода снега.
Вместо снегозадержателей можно сделать подогрев кровли и водосточную систему — для постепенного таяния снега и своевременного отвода воды.
При небольшом уклоне велика вероятность затекания влаги в стыки. Это влечет за собой усиленные гидроизоляционные мероприятия.

Так что крыша с небольшим уклоном тоже не подарок.Вывод: необходимо рассчитать угол наклона кровли так, чтобы найти компромисс между эстетической составляющей (дом должен выглядеть гармонично), практической (для жилого подкровельного пространства) и материальной (затраты должны быть оптимизированы).

Угол наклона в зависимости от кровельного материала

Крыша на доме может быть практически любой — с пологими скатами, может — почти односкатная. Важно правильно рассчитать его параметры – сечение стропильных ног и шаг их установки.Если вы хотите уложить на крышу определенный вид кровельного материала, вам необходимо учитывать такие показатели, как максимальный и минимальный угол наклона для этого материала.

Минимальные углы прописаны в ГОСТе (см. таблицу выше), но часто производители дают свои рекомендации, поэтому с конкретной маркой желательно определиться еще на этапе проектирования.

Зачастую угол наклона кровли часто определяют исходя из того, как они сделаны у соседей.

С практической точки зрения это правильно — условия соседних домов аналогичны, и если соседние крыши стоят хорошо, не текут, можно взять за основу их параметры.

Если по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они перечислены в следующей таблице.

Как видите, в графе «как делают» в большинстве случаев сплошной диапазон. Таким образом, даже с одной и той же крышей можно изменить внешний вид здания. Ведь кроме практической роли крыша еще и украшение.

И при выборе угла наклона большую роль играет эстетическая составляющая.Сделать это проще в программах, позволяющих отображать объект в трехмерном изображении.

Если вы используете эту методику, то рассчитывайте угол наклона кровли в этом случае — выбирайте его из определенного диапазона.

Влияние климатических факторов

На угол наклона крыши влияет количество снега, выпадающего зимой в том или ином регионе. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Все более-менее просто.По многолетним наблюдениям вся территория Российской Федерации делится на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карту, закрашены разными цветами, поэтому ориентироваться несложно. По карте вы определяете расположение дома, находите зону, на ней значение ветровой и снеговой нагрузки.

На карте снеговых нагрузок две цифры. Первый используется при расчете прочности конструкции (наш случай), второй – при определении допустимого прогиба балок.Еще раз: при расчете угла крыши используем первую цифру.

Основной задачей расчета снеговых нагрузок является учет планируемого уклона кровли. Чем круче скат, тем меньше снега может его задержать, соответственно потребуется меньшее сечение стропила или больший шаг установки. Для учета этого параметра введены поправочные коэффициенты:

угол наклона менее 25° — коэффициент 1;
от 25° до 60° — 0.7;
на крышах с уклоном более 60° снеговые нагрузки не учитываются — снег на них не удерживается в достаточном количестве.

Как видно из списка коэффициентов, значение меняется только на крышах с углом наклона 25° — 60°. Для остальных это действие не имеет смысла. Итак, для определения фактической снеговой нагрузки на проектируемую крышу берем найденное по карте значение, умножаем на коэффициент.

И все это крыша должна выдержать.

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол ската крыши 45°.По карте это 4 зона, со средней снеговой нагрузкой 240 кг/м2. Крыша с таким уклоном требует подгонки – найденное значение умножьте на 0,7. Получаем 240 кг/м2 * 0,7 = 167 кг/м2. Это только часть расчета угла крыши.

Расчет ветровых нагрузок

Влияние снега рассчитать легко — чем больше снега в регионе, тем больше возможных нагрузок. Предсказать поведение ветра гораздо сложнее. Ориентироваться можно только на преобладающий ветер, расположение дома и его высоту.Эти данные при расчете угла наклона кровли учитываются с помощью коэффициентов.

Карта ветровых нагрузок РФ

Большое значение имеет положение дома относительно розы ветров. Если дом находится между более высокими строениями, ветровые нагрузки будут меньше, чем при расположении на открытой местности. Все дома по типу расположения делятся на три группы:

Зона «А». Дома расположены на открытой местности – в степи, пустыне, тундре, на берегу рек, озер, морей и т.д.
Зона «Б». Дома расположены в лесистой местности, в небольших городах и поселках, с препятствием для ветра высотой не более 10 м.
Зона «Б». Здания, расположенные в плотно застроенных районах высотой не менее 25 м.

Дом считается относящимся к этой зоне, если указанная среда находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3.3 м * 30 = 99 м) есть только небольшие одноэтажные домики или деревья, считается относящимся к зоне «В» (даже если территориально находится в крупном городе).

В зависимости от зоны вводятся коэффициенты, учитывающие высоту здания (приведены в таблице). Затем их используют при расчете ветровой нагрузки на крышу дома.

Например, посчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б».На карте находим площадь ветровой нагрузки — 1, ветровая нагрузка для нее 32 кг/м2. В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Умножьте: 32 кг/м2 * 0,5 = 16 кг/м2.

Но это еще не все. Надо учитывать и аэродинамическую составляющую ветра (при определенных условиях стремится сорвать крышу). В зависимости от направления ветра и его воздействия крыша делится на зоны.

В каждом из них разные грузы.В принципе, в каждой зоне можно установить стропила разного размера, но так не делают – это неоправданно.

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты относятся к рассчитанной выше ветровой нагрузке. Если коэффициентов два – с отрицательной и положительной составляющей, рассматриваются оба значения, а затем они складываются вместе.

Найденные значения ветровой и снеговой нагрузок являются основанием для расчета сечения стропильных ног и шага их установки, но не только.Суммарная нагрузка (вес конструкции крыши + снег + ветер) не должна превышать 300 кг/м2. Если после всех расчетов сумма у вас получилась больше, нужно либо выбирать более легкие кровельные материалы, либо уменьшать угол наклона кровли.

Источник: http://stroychik.ru/krysha/raschet-ugla-naklona-kryshi

Как рассчитать уклон крыши – важные особенности

Для того чтобы крыша здания в полной мере выполняла все возложенные на нее функции, при ее создании необходимо учитывать ряд параметров.Одним из важнейших параметров кровли является ее уклон, обеспечивающий отвод осадков с ее поверхности и влияющий на способность выдерживать внешние нагрузки. О том, как рассчитать уклон крыши, и пойдет речь в этой статье.

Определение уклона крыши — что определяет

Для правильного расчета уклона кровли необходимо учитывать несколько факторов, среди которых наиболее важными являются следующие:

Ветровые нагрузки .На склонах очень сильно дует ветер. Чтобы кровля могла нормально сопротивляться его воздействию, нужно правильно подобрать угол наклона. Если углы будут слишком большими, нагрузка на них будет высокой, но и чрезмерное уменьшение угла может быть опасным – слабый порыв ветра может просто сорвать плоскую крышу.
Снеговые и дождевые нагрузки . Со снегом все достаточно просто – увеличение угла наклона упрощает его сход с поверхности крыши. При наклоне крыши более 45 градусов снег на ней почти не задерживается.С осадками та же ситуация – если угол наклона кровли слишком мал, вода может затекать в стыки или даже застаиваться на поверхности кровли.

На основании этих факторов можно рассчитать угол наклона скатов.

Кроме того, перед расчетом угла двухскатной крыши следует обратить внимание на рекомендуемые показатели: для районов с сильными ветрами подойдет уклон 15-20 градусов, а в остальных случаях оптимальный уклон 35- 40 градусов.Конечно, нужно понимать, что крыша в каждом случае рассчитывается индивидуально, и выбирать усредненные показатели просто нежелательно.

Метод расчета

При проектировании кровли необходимо в обязательном порядке провести ряд расчетов, среди которых обязательно должен быть расчет угла наклона скатов.

Этот параметр напрямую влияет на конструкцию крыши: с увеличением уклона снижается снеговая нагрузка, но увеличивается ветровое воздействие, поэтому стропильную систему необходимо дополнительно укреплять.

Для обустройства скатов с большим углом также требуется больше материалов, что негативно сказывается на стоимости строительства.

Прежде чем узнать степень наклона кровли, необходимо рассчитать эксплуатационную нагрузку на крышу, для чего необходимы два параметра:

Общая масса конструкции крыши;
Пиковые уровни снегопада, характерные для региона, где ведется строительство.

Упрощенный алгоритм расчета сводится к следующим действиям:

Сначала необходимо определить вес одного квадратного метра кровельного пирога;
Полученное значение умножается на общую площадь крыши;
Масса крыши умножается на 1.1.

Пример расчета уклона кровли в градусах

Например, будут взяты следующие данные: обрешетка толщиной 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется теплоизоляционный материал толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия на квадратный метр используется ондулин 3 кг.

Расчет уклона кровли производится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15 + 10 + 3)х1,1 = 30.8 кг/кв.м.

Полученное значение вполне приемлемо — средняя нагрузка на кровлю жилых домов чуть меньше 50 кг/кв.м.

Кроме того, в формуле присутствует коэффициент 1,1, что несколько увеличивает фактический вес конструкции крыши и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном скатов крыши и снеговой нагрузкой существует прямая зависимость.Если угол наклона кровли меньше 25 градусов, то коэффициент снеговой нагрузки равен 1, а при углах наклона от 25 до 60 градусов этот коэффициент увеличивается до 1,25. Кровля с большим углом наклона вообще не будет подвергаться снеговым нагрузкам, поэтому в расчетах они не учитываются.

Для определения угла наклона крыши нужно воспользоваться таблицей Брадиса и простым методом: высоту конструкции крыши разделить на длину фронтона разделить на два, после чего остается найти таблицу угол, соответствующий полученному результату.

Высота кровли в коньке определяется следующим образом:

Первым шагом является расчет ширины пролета;
Полученное значение делится на 2;
Результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такого метода расчета выглядит так: при ширине здания 8 метров и 25-градусном уклоне крыши расчетный коэффициент равен 0.47. В результате подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученное значение и есть высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от уклона кровли

Кровельные материалы

представлены на рынке в большом ассортименте, поэтому особых проблем с выбором подходящего варианта не возникнет. Кровельные покрытия различаются по характеристикам и возможностям применения, и перед измерением угла кровли необходимо изучить все их параметры — только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

Если угол ската составляет от 2,5 до 10 градусов, то лучше всего использовать покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором — 10-15 мм.
При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
Для устройства скатных крыш с углом наклона не более 20 градусов обычно применяют профилированные или листовые асбестоцементные.Все швы и стыки между кровельными материалами необходимо обработать герметиком.
Если угол наклона кровли находится в пределах 20-60 градусов, то ее чаще всего покрывают металлическими листами. Стыки материалов в этом случае должны быть герметизированы в обязательном порядке.

Заключение

Знание того, как узнать угол наклона кровли в градусах, значительно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, способную хорошо защитить коробку здания от осадков, ветра и холода.

При строительстве крыши необходимо уделять одинаковое внимание как эстетическим факторам, так и дизайну. Предлагаем рассмотреть, как рассчитать угол наклона кровли из профнастила, металлочерепицы и шифера, а также как определить оптимальный уклон вальмовой и односкатной поверхности.

Требования к классу

Уклон крыши – это угол, который образуется между стропилами и плоскостью перекрытия (кровельным материалом).

Фото — Угол наклона кровли

Часто мастера рассчитывают этот показатель по простому уравнению:

Здесь мы видим следующие значения:

h — по традиционному определению это высота, в данном случае определение высоты коньковой доски над материалом потолка;
L — это расстояние, которое перекрывает эта крыша, или другими словами, ширина здания.Важно помнить, что если у вас ломаная крыша, это значение варьируется от одного ската к другому, поэтому расчеты немного усложняются.

Фото — Оптимальные скаты крыши

Например, если ширина вашего дома 10 метров, а высота конька 4 метра, то величина ската крыши будет:

(1/10*2)/4=0,2, или если нужно перевести это число в проценты, то умножить на 100, получится 20%. Угол тоже выражается в градусах, его значение от конвертации не меняется и сейчас все системы одинаково популярны.Градусы использовать предпочтительнее, потому что в них мы видим реальное значение геометрической величины.

Фото — Теорема расчета угла кровли

Чтобы не запутаться и не усложнять работу строителям (если вы заказываете услугу у определенной компании), вы можете воспользоваться нашей таблицей, в которой, зная данные в процентах или градусах наклона можно выбрать подходящий угол:

Значение градуса	Процент уклона	Значение градуса	Процент уклона	Значение градуса	Процент уклона
1	1,8	16	28,7	31	60
2	3,4	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7	19	34,4	34	67,4
5	8,8	20	36,4	35	70
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	43,6	40	83,9
11	19,4	26	48,7	41	86
12	21,2	27	50,9	42	90
13	23	28	53,1	43	93
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100

Крыша должна проектироваться вместе со всем зданием, но как вы понимаете, в процессе строительства можно немного отойти от полученных показаний.Если возникнет необходимость, можно изменить высоту конька, чтобы изменить угол наклона. После того, как вы рассчитали нужный уклон, нужно рассчитать, какая высота конька будет для вас оптимальной. Чтобы узнать эти значения, нам снова понадобится таблица, по которой определяется коэффициент высоты коньковой доски:

Градусы уклона крыши	Коэффициент
5	0,8
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1
50	1,22
55	1,45
60	1,78

Для обработки значения, полученного в таблице, необходимо умножить степень от половины перекрытия, которая была обнаружена в первой таблице, на коэффициент второй.Получите значение, характеризующее высоту конька крыши. Точно такое же действие проводят для определения рекомендуемой высоты конька у односкатной крыши, только в этом случае надо рассчитывать взять полную площадь перекрытия.

Если у вас вальмовая или крыша-конверт, то торцевые стороны измеряются от середины до места, на которое опирается скат. Для приведения конька к определенному участку крыши необходимо по длине каждой стены, где выходит скат крыши, провести специальные отметки или установить маяки из гвоздей или шурупов.Их желательно располагать четко по центру стены. Между маяками, которые расположены друг напротив друга, нужно натянуть нить или монтажную ленту.

С помощью метра или уровня находим центр шпагата и монтируем на него тонкую полосу, которая по отношению к нахлесту будет располагаться под углом 90 градусов. Обязательно проверьте это уголком, уровнем или строительным транспортиром. Переместив веревку вдоль доски, можно измерить угол стены и посмотреть, где оптимальный уклон крыши.Когда вы определите место, отметьте его маркером, мелом или гвоздем. Если в этом месте вы отпилите брус, то у вас будет готовый шаблон, с помощью которого вы сможете вырезать любое количество коньковых досок, полностью соответствующих вашим требованиям.

Фото — Степень кровли и ее стиль

Расчет угла наклона кровли достаточно сложная и кропотливая работа, даже малейший дефект может стать причиной плохой вентиляции, стоков воды, разрушения кровельного покрытия и подкровельного пространства.

Видео: устройство крыши

Нужен скат крыши

Многие считают, что двускатная крыша в любом случае будет выполнять свои функции, вне зависимости от того, какой угол наклона, материал и т. д., но все же лучше прислушаться к совету специалиста и выяснить, какое значение является для вас оптимальным.

Фото — Угол наклона визуально

Монтаж ломаной угловой крыши имеет свои преимущества и недостатки. Какой вид достоинства имеет угол фальцевой, песчаной, мансардной, ломаной или простой двускатной крыши в стиле шале:

Вода при попадании на крышу стекает вниз, не задерживаясь на поверхности здания.Это значительно повышает долговечность кровли, способствует ее самоочищению и прочности;
Для загородного дома или коттеджа очень важно рассчитать, какое давление оказывает снег на поверхность крыши, но если угол вашей крыши от 45 градусов, то этот показатель не учитывается, т.к. снег практически не задерживаться на поверхности крыши;
Нет необходимости устанавливать сложную систему слива; вода отводится с поверхности кровельного материала за счет угла наклона и силы притяжения;
Возможна установка подкровельного пространства любой формы, возможна организация на чердаке теплиц, отдельных жилых комнат или веранд;
У альпийских крыш, как известно, очень высокий показатель давления конструкции, что требует специального подбора крепежа.Если правильно подобрать допустимый угол наклона стропильной или альпийской крыши, их можно крепить с помощью простых шурупов и гвоздей;
Это особенно удобно в хрущевках, где канализации как таковой нет, так как при организации отвода воды можно построить отдельное подсобное помещение, которое будет служить мансардой, как в частном доме.

Но не все так хорошо, как кажется. Дело в том, что организация ската крыши тоже имеет отрицательных сторон :

Очень большой расход рубероида, мягкая битумная черепица, ондулин для наклонной кровли почти в два раза больше, чем для плоской кровли;
Вместе с количеством кровельных материалов будет увеличиваться и их вес.
Когда ветер будет формировать большую нагрузку, которая негативно скажется на всей конструкции частного дома, беседки, гаража, бани и любого другого помещения;
Также следует понимать, что при скатной кровле расчет размера водостока будет несколько усложнен тем, что напор потока воды будет намного выше, чем при простой плоской поверхности. Вода будет спускаться по покрытию с большей скоростью и напором;

Помимо всех вышеперечисленных факторов уклон кровли должен соответствовать ГОСТу.Жестких требований по навесу, высоте конька, уклону нет, но угол должен быть не менее 14 градусов, хотя в хозяйственных постройках (ангар, на балконе, даче) можно отклоняться от этого значения .

Фото — Крутой скат крыши

В России, особенно в средней полосе, зимы достаточно холодные, поэтому при расчете угла наклона кровли необходимо учитывать среднегодовое количество осадков (снега, воды, града);
Снег больше всего скапливается на поверхности, где уклон кровли от 20 до 35 градусов;
Для расчета правильного угла необходимо также учитывать материал, его количественные свойства.Например, сталь обладает гораздо меньшей гибкостью, чем поликарбонат, поэтому соорудить сложные углы из нее будет сложнее;
Основной недостаток – покрытие на ломаной крыше очень подвержено различным нагрузкам, поэтому позаботьтесь об упрочнении стропильной системы;
Для защиты здания от вероятности протечки воды с внутренней стороны кровли перекрывают сэндвич-панелями, пленкой или профнастилом;
Для мансардного окна необходимо рассчитать уровень уклона, который повторяет уклон крыши.

Крыша является частью любого дома. Для нее очень важно выбрать качественный кровельный материал. Специалисты придерживаются мнения, что при ее выборе следует учитывать угол наклона кровли, служащий для того, чтобы на ней не задерживалась вода. Уклоном крыши называют угол ее наклона к горизонту. Обычно выражается в процентах или в градусах. Следовательно, чем больше его значение, тем круче будет крыша. О методах расчета этого показателя поговорим далее.

В зависимости от угла наклона различают следующие конструкции крыши:

Квартира.
Разбитый.
Высокий.
Нежный.

Стоит сказать, что плоская крыша не является полностью горизонтальной. Иначе вода из него не текла бы. Такая крыша должна иметь угол ската не менее 30 градусов.

В зависимости от конструктивных особенностей различают три основных типа крыши:

Произвольный.
Среднее.
Низкий бортик.

Произвольные конструкции называются, для которых не рассчитана нагрузка из-за воздействия ветра и осадков. Такие крыши обычно возводятся только по желанию владельца. В них часто заселяют чуланы или даже жилые помещения.

Средние значения – это наилучшее соотношение угла наклона кровли с учетом влияния осадков и ветра. Такую крышу лучше всего строить в регионах с повышенной влажностью.

Что касается малоскатной крыши, то ее конструкция спроектирована таким образом, чтобы минимизировать воздействие на нее силы ветра. Кроме того, такое покрытие хорошо справляется с атмосферными осадками. Такие крыши устанавливаются практически в любом регионе. Ведь они имеют минимальный уклон и подходят практически для каждой конструкции дома.

Крыша с небольшим уклоном имеет ряд серьезных преимуществ, а именно:

Эффективность.
Наибольшее сопротивление ветру.
Эстетика.

Несмотря на то, что вам, возможно, придется потратиться на покупку и установку дополнительных средств защиты от воды, неоспоримые преимущества окупят эти затраты.

От чего зависит уклон крыши

Угол наклона обычно определяется в зависимости от конструкции крыши, используемого кровельного материала, а также от климата региона, где будет строиться дом.

Чтобы знать, как в зависимости от угла наклона кровли подбирается кровельный материал, необходимо выяснить, что влияет на этот показатель.Эти факторы включают:

Чем больше уклон крыши относительно горизонта, тем выше ее сопротивление ветру. Если этот показатель небольшой, то есть вероятность, что сильный порыв ветра в какой-то момент сорвет кровельный материал с поверхности.
Нельзя впадать в крайности и строить очень крутые конструкции или со слишком маленьким уклоном. Так, минимальный уклон крыши должен составлять 30 градусов, но по рекомендациям специалистов для регионов со слабым ветром он может достигать 35-40 градусов.
Если дом строится в местности, где возможны сильные порывы ветра, то рекомендуемая величина уклона соответствует 15-25 градусам.
Что касается осадков, то считается, что чем больше уклон, тем более кровельной будет крыша. Вода и снег стекают быстрее с более крутой крыши. При выборе уклона необходимо учитывать эти два фактора.
При выборе угла необходимо в соответствии с ним подобрать покрытие поверхности.От величины уклона кровли к горизонту зависит не только тип материала, но и количество слоев, которые необходимо уложить.

шт.

Сегодня уклон крыши в основном измеряется в градусах или процентах. Обе системы могут выбрать правильный угол. Чтобы узнать необходимое значение, можно взять за основу результаты замера самой крыши, а также изображенную на бумаге уменьшенную модель. Нужный градус нужно закладывать еще при монтаже конструкции.

Рассмотрим, как рассчитать уклон крыши в процентах. Необходимо взять высоту конька, полученное значение разделить на половину ширины дома, затем все следует умножить на 100%. В процентах 100% соответствует 45 градусам, а 1 градус равен 1,7%. Если в регионе, где строится дом, возможен сильный ветер, то рекомендуется при расчете минимизировать угол наклона крыши. Для измерения и отметки уклона кровли существует специальный инструмент, который называется инклинометр.

Как рассчитать уклон крыши

Использовать схему

Чтобы было проще, можно воспользоваться специальной схемой, позволяющей выбрать материал кровли в зависимости от уровня ее уклона. Здесь минимальный угол соответствует 0%, а максимальный равен 100%. Процентные значения нанесены по вертикальной шкале. В центре схемы полукруглая шкала, в которой есть расчеты в градусах. В целом, чем выше значение уклона, тем больше слоев материала на него нужно будет укладывать.Кстати, количество необходимого материала можно как раз определить по величине уклона крыши.

Рассмотрим, как расчет уклона крыши влияет на выбор материала. По приведенной схеме, если уклон от 0 до 25%, то для покрытия кровли можно использовать рулонные материалы. При уклоне 0-10% настил рекомендуется укладывать в три слоя. Если это значение составляет 10-25%, то можно положить в один слой, например, материал с подстилкой.

Листы асбестоцементные волнистые, типа шифера, допускается укладывать на кровли с уклоном не более 28%. Если этот показатель до 29%, то рекомендуется использовать стальное покрытие. При уклоне 33% и выше в качестве кровельного материала часто используют черепицу.

Расчет по формуле

Когда уклон крыши и необходимый материал для покрытия, необходимо рассчитать высоту конька. Для этого можно воспользоваться простым математическим методом: необходимо взять ширину пролета дома и разделить ее на два.Результат частного необходимо умножить на относительную величину, которая рассчитывается с помощью специальной таблицы Брадиса. Он показывает значения для каждого угла.

Теперь приведем пример расчета уклона крыши. Если ширина пролета 8 метров и угол наклона кровли 25 градусов, то высота конька получается так: 8:2=4 4*0,47=1,88 метра.

Считая в обратную сторону по той же формуле можно определить угол наклона крыши.При строительстве он вряд ли понадобится, но при ремонте может пригодиться.

Используйте инклинометр

Величину уклона по-прежнему можно рассчитать с помощью специального инструмента, который называется инклинометр. Это рельс с прикрепленной к нему рамой. Между планками находится ось, к которой закреплен маятник. Внутри выреза находится шкала с делениями. Когда рельс расположен горизонтально, он соответствует нулю на шкале.

Итак, нужно держать рейку под прямым углом к коньку.В этом положении маятник инклинометра покажет желаемую величину наклона.
Инструмент выдает значения в градусах. Если вам нужно перевести в проценты, вы можете воспользоваться специальной таблицей ниже.

Оптимальный уклон крыши для различных материалов

Черепица или сланец часто используются для покрытия домов. Кровля из такого материала имеет наибольший угол наклона, а именно 22 градуса. Если этот показатель меньше, то, возможно, влага, вода, будет попадать под кровлю через стыки из-за ветра.
Если вы планируете использовать металлочерепицу на крыше, уклон должен быть меньше, чем в предыдущем варианте. Минимально допустимый уклон крыши – 14 градусов. Если меньше, напольное покрытие может разрушиться. Это связано с тем, что пропорционально уменьшению этого показателя увеличивается размер вентиляционного зазора.
При возведении кровли из профнастила, минимальный угол ее наклона составит 12 градусов. При этом все имеющиеся стыки обрабатываются герметиком.
Еще один популярный кровельный материал с высокой надежностью – ондулин. Минимальный угол наклона кровли при ее использовании составляет 6 градусов.
Что касается рулонных покрытий, то этот материал имеет разные значения минимального угла наклона. Она может быть от 5 до 25 градусов. Для выбора угла наклона в этом случае следует учитывать количество слоев кровли. Например, при использовании 3-4 слоев достаточно угла 5 градусов, а при 1-2 слоях он должен быть от 10 до 25 градусов.

Важно! Следует понимать, что все значения, которые здесь указаны, являются только рекомендациями. Поэтому каждый вправе выбирать угол наклона кровли к горизонту на свое усмотрение. Некоторые строители забывают о такой очень важной детали, как планирование водостока, ведь именно через него стекает вода с крыши. Если не позаботиться об этом заранее, то после возведения крыши могут возникнуть трудности с отведением воды.

Предлагаем профессиональный бесплатный расчет стропильной системы с использованием сайта онлайн-калькулятора, 3D визуализации и подробных чертежей. Детальные расчеты кровли и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!
Наш онлайн калькулятор стропильная система рассчитает двухскатную крышу:
расчет длины стропил двускатной крыши
количество стропил и шаг
расчет уклона двухскатной крыши и угла наклона
расчет обрешетки на крышу
количество листовых кровельных материалов (например, профнастил, шифер)
параметры пароизоляции и утепления
Для формирования расчета калькулятора двускатной крыши необходимо измерить и ввести в соответствующие окна следующие размеры:

Сечение (толщина х ширина) и шаг стропил зависят от угла наклона крыши, ее типа, длины стропильной ноги, максимальных выдерживаемых основных нагрузок, а также типа и вес кровельного покрытия, и даже в некоторой степени от ширины утеплителя.Если вы не знаете, где взять стандартные параметры стропил и обрешетки, наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа крыши ».

Калькулятор производит расчет материалов на крышу, исходя из введенных вами размеров кровельного листа и рассчитанного значения площади кровли. Количество кровельных материалов для кровли, досок и бруса для стропильной системы советуем покупать с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем платить большие деньги за доставку из пары досок, которых не хватает.

Будьте осторожны! С точностью онлайн-калькулятор сможет рассчитать двускатную крышу.

Упростите свои расчеты и сэкономьте время, программа сама рисует план стропил двускатной крыши и отображает результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углы обзора и его интерактивная 3d модель.

На вкладке » 3 D — Вид » Вы можете лучше увидеть свою будущую двускатную крышу в трехмерном виде.На наш взгляд, визуализация в строительстве — очень нужная возможность.

Если у вас в проекте двускатная крыша с разными скатами, то расчет с помощью калькулятора следует сделать дважды — для каждого ската отдельно.

Фейсбук

Твиттер

В контакте с

Одноклассники

Гугл+

Какой должен быть угол наклона кровли из металлочерепицы.Расчет и рекомендации по уклону кровли из металлочерепицы Минимальный угол наклона односкатной кровли из металлочерепицы

Процесс выбора правильного уклона крыши является одним из основных мероприятий. С одной стороны, это имеет эстетическую ценность, а с другой – практичность. Эта характеристика влияет на общие параметры работы, срок службы, количество используемых материалов. Минимальный угол наклона металлической кровли имеет некоторые особенности, накладывающие свои ограничения.О них мы поговорим далее.

Особенности кровельного материала

То, что металлочерепица так популярна среди населения в частном строительстве, можно объяснить ее положительными сторонами:

Легкий вес. Возможность построения сложных геометрических фигур. Нет необходимости дополнительно укреплять стропильную систему. Нет высокой нагрузки на стены и основание дома.
Технология укладки не сложная. Доступно даже без специальных навыков.Не требуется специализированное оборудование.
Большой выбор цветов. Может сочетаться с любым экстерьером дома.
Скат кровли выдерживает серьезные нагрузки за счет профилированных волн.
Металлические листы защищены от коррозии внешним полимерным покрытием.

Современные кровельные покрытия должны обладать высокими функциональными и декоративными характеристиками, так как должны обеспечивать высокий уровень защиты и привлекательный внешний вид.

Металлочерепица завоевала свою популярность благодаря длительному сроку службы, эксплуатационным свойствам и невысокой цене.Однако он имеет свои особенности и ограничения на его использование.

При проектировании необходимо четко понимать, какой минимальный угол наклона крыши допустим. От него будет зависеть следующее:

Возможность покрытия тем или иным материалом;
Проект всей стропильной системы;
Уровень снеговой и ветровой нагрузки;
Эффективность удаления осадка.

Кровля из металлочерепицы может иметь очень небольшой уклон.Это обеспечивается жесткостью листов. Еще одним преимуществом станет возможность легкого удаления отложений за счет минимальной шероховатости поверхности.

Что влияет на выбор?

Угол наклона кровли из металлочерепицы не имеет унифицированных значений. На минимальную производительность будет влиять множество параметров, которые необходимо учитывать на этапе разработки проекта.

Ветровая нагрузка … Рассчитывается исходя из общей площади кровли, средней силы ветра в районе строительства.Всю информацию о регионе можно найти в справочниках или сети.

Снежные нагрузки … Зимой снег собирается на поверхности, а затем сползает под собственным весом. Если уровень низкий, то снег придется убирать вручную, чтобы исключить возможность повреждения стропильной системы под его тяжестью. На более крутых склонах снег удаляется быстрее. Средний уровень снегопадов по региону также можно найти в Интернете или соответствующих справочниках.Необходимо разработать проект с запасом прочности, чтобы избежать возможных деформаций в случае сильного снегопада.

Угол наклона скатной крыши из профнастила также зависит от вида отопления, теплоизоляции всей конструкции и подкровельного пространства. При недостаточном уровне теплоизоляции наблюдаются значительные потери тепла. Это может привести к тому, что снег будет таять и накапливаться медленнее. Вода будет течь вниз. Выполнив теплоизоляционные мероприятия, теплопотери уменьшаются.В результате снег будет собираться активнее. При расчете уклона без теплоизоляционных материалов есть вероятность, что покрытие не выдержит повышенного давления снега.

Также следует учитывать количество осадков. Оптимальным уровнем будет не менее 22°. При меньшем уклоне придется укладывать металлочерепицу с использованием герметиков. Это предотвратит проникновение жидкости через суставы.

Кроме того, необходимо учитывать форму конструкции.Так, для односкатных идеальным будет 20-30°, для двухскатных – 20-45°.

Минимальные значения для коньков

В соответствии с требованиями СНиП, при длине стропил более 6 метров минимальный угол наклона кровли из профнастила составляет 14°. Он основан на расчетах средних показателей прочности покрытия и устойчивости к нагрузкам. Несмотря на это, при разработке проекта стоит обратить внимание на рекомендации производителей.

В большинстве случаев производители указывают, что угол кровли под металлочерепицу должен быть рассчитан на 12°.У отдельных производителей есть варианты с уклоном 11°. Снижение параметров связано с улучшением отдельных технических параметров материала – повышением жесткости и более гладкой поверхностью.

Следует отметить, что металлочерепицу можно строить в определенных районах, в которых не бывает сильных осадков. Небольшой уклон обеспечивает устойчивость, но серьезно увеличивает снеговую нагрузку, так как снег не скатывается.

Кровля для дома из металлочерепицы с минимальными параметрами позволяет снизить расход материалов в процессе строительства.Такие крыши предпочтительнее в южных регионах, в которых количество осадков не превышает нормы.

Оптимальные значения

Площадь поверхности напрямую зависит от уклона. Более крутые конструкции не способны удерживать осадок на поверхности, который быстро сносится вниз. Однако высокие имеют большую парусность. Кроме того, требуется больше. Из этого можно сделать вывод, что чем выше крыша и круче скат, тем дороже будет .

Следует учитывать, что повышенная парусность кровли с высокими коньками не позволяет строить такие конструкции в регионах с сильными ветрами. Они не в состоянии постоянно противостоять таким воздействиям.

Уклон, в том числе и угол наклона скатной крыши из профнастила, влияет на сопротивление нагрузкам. Для повышения прочности конструкции с небольшими уклонами потребуется создание более частой обрешетки. Он укрепит всю стропильную систему, а также общую надежность.

Даже с учетом отсутствия ограничений по использованию металлочерепицы для крутых конструкций, она все же мало подходит для таких конструкций. При угле более 45° листы способны под своим весом скользить вниз. Это можно устранить, обустроив дополнительные точки фиксации.

Исходя из многолетнего опыта строительства и рекомендаций производителей, можно сказать, что наиболее оптимальным уклоном кровли, покрытой металлочерепицей, будет 22°… Осадки на нем не задерживаются. Экономичен в строительстве. Прочный и надежный, способный выдерживать серьезные ветровые нагрузки.

Как рассчитать?

я = Н/(1/2л)

i — рассчитанный уклон

H — размер от нахлеста до конька

L — ширина дома

Результат можно преобразовать в проценты путем умножения на 100.

Наиболее распространенные значения в градусах. Они рассчитываются на основе тригонометрической функции arctan.Ничего сложного, так как есть таблицы для перевода.

Аналогичный расчет можно использовать для двухскатной и двухскатной крыш. В случае односкатного варианта будет учитываться общая длина пролета. При наличии неравных скатов применяется расстояние от конька до перекрытия. Угол наклона следует определять отдельно для скатов.

Для крыш со сложными конструкциями и перепадами используются поправочные коэффициенты уклона для горизонтальных проекций.

Положительные и отрицательные стороны

При принятии решения необходимо учитывать и другие факторы, которые могут оказать влияние. Они способны быть положительными и отрицательными.

Сначала рассмотрим положительные критерии, влияющие на конструкцию.

Возможность обустройства жилых помещений (чердаков) больших площадей;
Для конструкций с высокими значениями исключена возможность проникновения воды в швы и соединительные элементы.Это способствует увеличению срока службы;
В районах со значительным снегопадом на кровлях от 45° их можно не учитывать. Вы можете сэкономить на установке снегозадержателей.
Правильно спроектировав пандус, можно обойтись без использования специальных креплений.

Рассмотрим отрицательные стороны:

Увеличение уклона приводит к увеличению расхода материала;
Масса крыши также увеличивается с увеличением уровня ската.Это прямое увеличение нагрузки на стропильную систему. Потребуется усиление;
При острых углах и значительных высотах увеличивается парусность. Также необходимо усиление.
Процесс дренажа усложняется. Вам понадобится дренажная система с большей пропускной способностью. Иногда это проблематично.

Процесс расчета оптимального уклона заключается в поиске компромиссных решений, которые будут учитывать все особенности конструкции строения и внешнего вида.

При строительстве любого дома большое внимание нужно уделить крыше. В этом случае важно не только правильно подобрать кровельный материал, но и рассчитать угол наклона. Именно от этого значения будет зависеть прочность и надежность конструкции. Рассчитать угол наклона не так просто, как может показаться, так как здесь необходимо учитывать множество различных факторов, особенности кровельного материала, конструкции крыши, климатического региона.

Угол ската рассчитывается отдельно для каждой части многоуровневой крыши.

Что влияет на угол наклона?

При изготовлении из металлочерепицы необходимо помнить, что на такие значения большое влияние оказывают некоторые параметры. Важно учитывать следующие значения:

Планируется строительство двускатной, двускатной или композитной крыши. Здесь будет отличаться не только угол наклона, но и расход материала, технология настила стального листа.
Толщина и вид листового металла (возможны разные нахлесты при укладке, расход металла).
Климатический район (с учетом снеговых, ветровых нагрузок, применения листа определенной толщины и т.п.).
Назначение здания (жилой дом, гараж, хозпостройки, баня). Также в этом случае необходимо помнить, что особое влияние на тип, внешний вид и высоту крыши оказывает наличие или отсутствие мансардного помещения, мансарды.
Общий дизайн здания и внешний вид фасада (крыша должна полностью соответствовать общему замыслу дома, дополняя его, а не выделяться, создавая дисгармонию).

Особенности металлической кровли

Одним из самых популярных материалов для кровли является металл. Это тонкий стальной лист, который имеет профиль, выполненный в виде плитки, в точности повторяющий ее рисунок. Такой лист имеет многочисленные преимущества: он прочен, имеет малый вес, то есть не оказывает больших нагрузок на стропильную систему. Его установка не так уж и сложна.

При определении, какой угол наклона будет у кровли из такого материала, необходимо учитывать все особенности стального листа.При этом необходимо помнить, что для металлочерепицы требуется минимальный угол, чтобы обеспечить устойчивость кровельного материала к ветровым и снеговым нагрузкам. Необходимо следить за тем, чтобы не происходило так называемого вспучивания кровли, вызывающего увеличение нагрузок на стропильную систему, а это может привести к ее разрушению.

Оптимальным значением для металлочерепицы является угол наклона, который в среднем составляет 22 градуса.

Монтаж металлочерепицы производится при минимальном значении угла наклона кровли 14 градусов, оптимальном 22 градуса.

Именно при таком значении обеспечивается защита от скопления влаги на поверхности кровельного покрытия. При таком значении обеспечивается максимально возможная защита всей конструкции крыши от талых, дождевых вод. Наименьший возможный угол наклона должен составлять 14 градусов. Но это ограничение распространяется только на металлочерепицу, для других вариантов кровли, например, для гибкой черепицы, это значение может быть меньше (от 11 градусов).

Необходимо помнить, что угол наклона также влияет на способы установки.При малых углах требуется дополнительная гидроизоляция из силиконового герметика для предотвращения проникновения влаги под покрытие в местах креплений и стыков отдельных листов. Нахлест тоже разный, то есть при изменении угла наклона меняется и расход металлочерепицы.

Формула расчета уклона крыши

Чтобы правильно рассчитать угол наклона крыши дома, нужно воспользоваться простейшими математическими формулами.Для этого потребуются такие данные, как высота конька крыши дома, длина пролета, длина стропил. Расчет угла крыши зависит от точной высоты, на которую должен быть поднят конек. Но многое зависит и от того, какое будет подкровельное пространство.

Вариантов немного. Это жилой чердак, чердачное используемое или неиспользуемое помещение, вентилируемое помещение, в случаях с плоскими крышами этот угол рассчитывается исходя из того, что вода может уйти с поверхности, не скапливаясь (обычно фиксированный угол наклона в три градуса составляет использовал).

Угол наклона крыши зависит от ширины дома и высоты мансарды.

При устройстве полноценного чердака будет рассчитываться так:

При ширине фронтона, например, шесть метров, необходимо уменьшить это значение вдвое, получив значение 3 метра.
Допустим, высота крыши 1,8 метра. Это значение по умолчанию и используется в большинстве случаев.
Теперь, используя математическую формулу, получаем: sin A = a/b = 3/1.8 = 1,67. с помощью таблицы Брадиса находим, что синус угла А, равный 1,67, равен 58-59 градусам. В этом случае удобнее будет округлить, в результате получим, что равно 60 градусам.

Этот способ расчета считается оптимальным, но необходимо учитывать и другие факторы, такие как погодные условия, климатический пояс, предполагаемые нагрузки и кровельный материал. Металл, гибкая, натуральная черепица, кровельное железо и другие материалы могут оказывать определенное влияние на выбор угла.

Положительные и отрицательные факторы

При расчете из металлочерепицы не забывайте о двух группах факторов, которые могут быть не только положительными, но и отрицательными. Сначала рассмотрим положительную группу критериев, которые могут повлиять на конструкцию крыши:

Строительство жилых подкровельных пространств и чердаков, отличающихся большой площадью;
Попадание дождя и других осадков на поверхность крыши под большим углом. При этом практически исключается возможность попадания воды между элементами кровли, что продлевает срок службы стропильной системы, металлочерепицы;
При сильных планируемых снеговых нагрузках необходимо иметь в виду, что при большом уклоне, например, от 45 градусов, ими можно пренебречь.В этом случае можно не использовать снегоуловители, что позволяет сэкономить на материалах;
Если правильно, то для крепления можно использовать обычный стандартный крепеж, то есть простые шурупы и гвозди.

Из негативных факторов следует отметить следующие:

Изменение уклона металлической кровли может увеличить расход материалов. Так, при увеличении угла с 15 градусов до 45 скорость потока увеличится примерно на 20%.
Вес крыши также становится больше при изменении угла, а это приводит к увеличению нагрузки на стропильную систему.А это дополнительные затраты на усиление конструкции.
Для острых углов и высоких крыш значительно увеличивается парусность, то есть здесь нельзя забывать о сильных ветровых нагрузках. Это требует усиления всей конструкции.
Усложняется водосточная система, так как для большей площади кровельной поверхности требуется организация водосточной системы большей пропускной способности. Зачастую сделать это очень сложно, требуется установка водосточных желобов в несколько ярусов, что сильно удорожает всю систему и работу.

При расчете угла наклона для любой кровли не только из металлочерепицы, но и из других материалов необходимо обращать внимание на множество факторов, которые не ограничиваются только внешней привлекательностью конструкции. Следует учитывать, что для высоких конструкций могут быть опасны ветровые нагрузки, а для низких — снеговые.

Правильный уклон металлической кровли – требование практическое, а не эстетическое. От нее зависят эксплуатационные характеристики кровли, степень защиты дома от атмосферных воздействий, например, осадков или ветра, срок эксплуатации и расход материалов.Возможно, кому-то покажется, что угол наклона крыши — понятие единое. Однако это совсем не так.

Уклон металлической кровли имеет большое значение. Если учесть особенности этого материала, то можно сказать, что он даже больше по сравнению с другими. Он также менее гибкий.

Как определить уклон крыши: по геометрическим размерам или в градусах

Для расчета уклона крыши из металлочерепицы по ее размерам, например, для двускатной крыши с такими же уклонами, используют следующее соотношение:
i = H/(1/2L), где i – искомое уклон, Н – расстояние от пола до конька, то есть высота стропильной конструкции, L – ширина дома.Также принято выражать уклон крыши в процентах. Для этого полученное по формуле значение умножается еще на 100.

Столь же часто в расчетах может понадобиться значение уклона в градусах. Он выражается простейшей тригонометрической функцией arctan. Нет особой необходимости переводить единицы измерения, так как есть соответствующие готовые таблицы.

Такой расчет можно проводить как для двух-, так и для односкатной крыши с той лишь разницей, что во втором случае, в отличие от двухскатной с симметричными скатами, учитывается общая длина пролета .Если крыша имеет неравные скаты, используют значение расстояния до точки проекции конька на пол, при этом угол наклона определяют отдельно для каждого ската.

При и большом количестве разностей, препятствующих точному замеру, применяется поправочный коэффициент на уклон кровли по отношению к ее горизонтальной проекции.

Минимальный уклон кровли из металлочерепицы (СНиП) определяется равным 12° (длина ската 6 м).Следует отметить, что этот угол можно использовать исключительно в идеальных условиях, то есть без снега и дождя. Такой уклон обеспечивает минимальные ветровые нагрузки, но при этом нагрузка на снежный покров будет максимальной, так как небольшой уклон не позволит выпавшему снегу скатываться под собственным весом.

Рекомендуемый уклон крыши со стороны производителей этого кровельного материала несколько больше – от 14°. Однако в этом вопросе есть исключения.Например, есть несколько (Финляндия), которые одобрены для покрытия крыши 11°. Поэтому необходимо ознакомиться со спецификацией на используемые материалы.

По каким критериям выбирать уклон крыши

Небольшая крутизна имеет определенные преимущества. Например,

экономичность, так как расход материалов снижается,
снижен не только вес конструкции, но и ее парусность — а значит риск повреждения в результате шквального ветра минимален,
простое устройство дренажа.

Однако одновременно:

резко возрастает потребность в герметичности покрытия. Такой уклон не способен защитить дом от проникновения: через стыки отдельных листов металлочерепицы и места крепления дождевая вода может просто просочиться внутрь – ведь она падает под большим углом.
ужесточаются требования по очистке поверхности крыши от снега. Если, скажем, на крутых ветер может сдуть, то на пологих он, скорее всего, задержится.А если конструкция недостаточно прочная, то при большом количестве снега она может даже разрушиться.
обрешетка получается тяжелее, усложняется крепление кровельных элементов.
нельзя создавать большие чердачные помещения, мансарды и прочее.

Металлочерепица не очень подходит для остроконечных крыш. Угол 45° идеален для самопроизвольного таяния снега. Однако здесь есть еще один нюанс – немалый вес самого покрытия, из-за которого оно, в свою очередь, может соскользнуть со склона.Единственным выходом в этом случае будет дополнительное крепление каждого элемента покрытия к обрешетке.

Также следует отметить, что при увеличении крутизны ската, а также при усложнении геометрической формы всей кровли возникает необходимость в дополнительном расходе материала.

Таким образом, получается, что нужно искать решение где-то посередине между очень крутой и очень плоской крышей.

Испытания, проведенные на заводах-изготовителях, а также многолетняя практика применения металлочерепицы в строительстве показали, что оптимальный уклон кровли из этого материала составляет 22 градуса.В этом случае с него отлично стекает вода, а снег практически не задерживается.

Форма крыши также влияет на выбор уклона ската:

рекомендуемый 20-30°;
для фронтона соответственно 20–45°.

Иногда при перечислении факторов, влияющих на выбор крутизны склона, забывают, кроме ветровой, снеговой нагрузки и действия повышенной влажности, зависимость от наличия теплоизоляции и труб отопления.Довольно часто можно заметить, что расположенные рядом дома с одинаковым покрытием и примерно одинаковой крутизной склона «несут» разное количество снега. Это связано именно с тем, прогревается крыша дома или нет:

если нет, то снега будет больше;
если да, то количество снега уменьшается, но достаточно усилить теплоизоляцию, так как слой снега естественным образом начинает расти.

Перед теплоизоляцией важно рассчитать уклон кровли, чтобы в дальнейшем не было проблем со скоплением снега.

От правильного подбора материала покрытия напрямую зависит долговечность и качество кровли. Не менее важными критериями выбора являются внешний вид и соответствие экологическим стандартам. Среди специалистов давно укрепилось мнение, что они полностью отвечают этим требованиям.

Из трех видов металлического кровельного материала выгодно выделяется покрытие из профлиста. имитация натуральной черепицы — металлочерепица.

Его основу составляет рулонная сталь, покрытая алюмоцинковым составом для защиты от вредного воздействия окружающей среды.Для повышения стойкости при финишном слое на металлочерепицу дополнительно наносят полимерное покрытие . В этой статье вы узнаете, как рассчитать угол наклона кровли для металлочерепицы и какие факторы влияют на кровельное покрытие.

Доступная цена и улучшенные эксплуатационные характеристики позволяют металлочерепице занимать лидирующие позиции на рынке продажи кровельных материалов.

Положительными сторонами его применения являются:

легкий вес — около 5 кг/м 2 , как следствие нет необходимости строить сложный;
не требует специальных навыков при установке;
;
длительный срок службы;
нарядный и праздничный вид, подходящий для любой дизайнерской разработки.

Из недостатков пользователи и специалисты чаще всего отмечают:

повышенная шумность во время дождя или града;
необходимость использования из-за лавинного схода снега;
большое количество крепежных изделий, на которые непосредственно воздействуют атмосферные осадки;
требует заземляющего устройства для предотвращения накопления статического электричества.

ПРИМЕЧАНИЕ!

Следует отметить, что существует тип металлочерепицы с дополнительным защитным слоем в виде посыпки из натуральной каменной крошки … В отличие от классического напыления, это композитное покрытие придает солидный вид и хорошо защищает дом от проникновения шума.

Состав кровельного листа

Качественные показатели металлочерепицы во многом зависят от :

требуемая минимальная толщина листа стали — не менее 0,4 мм … При малом уклоне покрытие толщиной менее 0,4 мм может не выдержать снеговой нагрузки. Увеличение уклона для снижения этого импакт-фактора увеличивает возможность увеличения ветровой нагрузки, что также негативно влияет на металл тоньше указанного значения;
возникающая коррозия от возможного повреждения при транспортировке или непрофессиональной работе с использованием болгарки при резке листов. Важно в случаях, когда без использования болгарки не обойтись, обработать место среза защитным составом ;
обязательное наличие антиконденсационной сетки от. Необходимо знать , что в качестве такого антиконденсатного материала нельзя использовать супердиффузионную защитную мембрану, так как ее применение предполагает более частое и продолжительное воздействие влаги на внутреннюю поверхность листа.

Какие факторы влияют на крышу?

Основные факторы, негативно влияющие на состояние и долговечность металлочерепицы делятся на три вида:

Краткосрочный

вес людей и строительных материалов при строительстве и обслуживании кровли;
стандартных снеговых нагрузок;
температурно-климатические воздействия;
ветровые нагрузки.

Долговечный

снеговые нагрузки ниже установленной нормы;
удар из-за деформации несущего основания.

Специальный

Все составляющие конструкции стропильной системы гарантированно обеспечивают стойкость металлочерепицы к максимально допустимым перегрузкам.

Металлопрофнастил

обладает достаточной жесткостью, поэтому при монтаже не требуется. Но при монтаже стропильной системы необходимо правильно рассчитать шаг и угол наклона стропильной ноги.

Угол наклона крыши для металлочерепицы

Минимальный угол ската металлической кровли составляет 10 градусов.

Допустимый уклон металлочерепицы может принимать значения в пределах от 10 о до 90 о.

При выборе оптимального уклона необходимо учитывать, что при слишком маленьком уклоне будет сложно использовать чердачное помещение.

В случае большой высоты здания доступ на крышу для проведения технических мероприятий может быть затруднен.От увеличения угла наклона происходит увеличение площади поверхности, что негативно скажется на конечной стоимости материалов и выполненных работ.

Правильный расчет параметров наклона невозможен без учета таких составляющих:

какая из моделей рифленой поверхности металлочерепицы будет выбрана для использования. В характеристиках некоторых производителей изначально заложены данных о минимально допустимом уклоне;
о каком исполнении идет речь — односкатные или двухскатные;
возможность уборки снега после.

С учетом этих условий, без дополнительного ввода в виде особой климатической зоны, можно принять за основу оптимальный уклон с длиной откоса около 6 м. значение 22 градуса.

Данной цифры нет в технической документации по устройству крыш, она получена опытным путем в результате наблюдений за эксплуатируемой металлочерепичной поверхностью.

Как выбрать угол крыши для металлочерепицы?

Как правильно рассчитать оптимальный уклон?

Для точного расчета угла наклона необходимо знать два размера:

высота стропильной конструкции , иначе говоря, расстояние по вертикали от верха парапета, на который опирается стропильная нога,;
ширина самого дома .

Для скатной крыши уклоном будет значение, полученное путем деления высоты конструкции на расстояние ширины дома. В случае расчета двускатной крыши высота берется и делится на половину ширины дома. Поскольку уклоны принято выражать в процентах, полученную цифру умножают на 100.

Для получения более точного результата используйте в качестве точки отсчета расстояния до конька не плиту перекрытия, как многие ошибочно полагают, а именно верх парапета как основу для опирания стропил.

На практике встречаются варианты кровли, минимальный уклон для металлочерепицы менее 10 градусов. Такие исключения регулируются специальными рекомендациями по строительству .

Шаг металлочерепицы в зависимости от угла наклона кровли

Ввиду повышенной снеговой нагрузки усиленная конструкция стропильной системы выполнена с устройством сплошной обрешетки . На нее уложен водонепроницаемый ковер с соблюдением всех норм.При укладке под поперечные и продольные стыки листов устанавливаются специальные прокладки.

Полезное видео

Предлагаем вам посмотреть видеоурок по самостоятельному замеру угла крыши:

Металлическая кровля

– практичное и популярное решение для строительства частных малоэтажных домов. Этот кровельный материал отличается высокой несущей способностью, устойчивостью к механическим повреждениям, факторам внешней среды и интенсивным нагрузкам. Долговечность и надежность финишного покрытия зависят не только от качества, на эти характеристики влияет конструкция кровли, в том числе правильный минимальный уклон.В этой статье мы расскажем, как правильно выбрать угол наклона ската и проверить его на соответствие СНиП.

Уклон крыши — важный конструктивный параметр, обозначающий угол, образованный плоскостью пола и уклоном крыши. Этот показатель выражается в процентах или градусах. Он рассчитывается путем деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется СНиП и инструкциями производителя.Зависит от этого:

Возможность использования того или иного вида кровли.
Конструкция, состав и сечение элементов стропильного каркаса.
Способность крыши эффективно отводить осадки.
Стоимость кровельных работ.
Масса пирога крыши.

Внимание! При увеличении уклона кровли из металлочерепицы с 22 градусов до 45 градусов площадь ската увеличится на 20%, что отразится на стоимости материалов (покрытия, гидроизоляция, утеплитель, дерево), а также вес конструкции.Принять решение об оптимальном угле наклона необходимо при составлении проекта, чтобы правильно определить нагрузку на фундамент.

Оптимальные значения

Кровля металлическая

– относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации четко не регламентирована СНиП. Информацию о том, какой должен быть минимальный уклон крыши, предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала.Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом монтажа кровельного покрытия.

Согласно СНиП минимальный угол наклона кровли из металлочерепицы при длине ската 6 метров должен быть не менее 14 градусов.
Допустимый уклон для кровли из металлочерепицы находится в пределах 14-45 градусов.
Оптимальный угол наклона, обеспечивающий эффективный отвод осадков при меньшей площади скатов, должен составлять 22 градуса.

Важно! Минимальный уклон кровли из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторые марки материала можно устанавливать даже при уклоне в 10 градусов. Снижение этого показателя позволило добиться использования для производства кровли новых, более гладких полимеров и более прочной стали.

Выбор наклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона металлочерепицы.Помимо требований СНиП и рекомендаций производителя, на этот показатель влияют и другие факторы, которые также необходимо учитывать. При выборе крутизны склона учитывается:

Обратите внимание, что выбор крутизны ската зависит от конструкции крыши. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двускатной — 20-45 градусов.

Особенности крыш с малым уклоном

Минимальный рекомендуемый угол наклона металлической кровли 14 градусов, однако опытные мастера могут качественно уложить данный вид кровельного материала, даже если уклон находится в пределах 10-14 градусов.Для повышения надежности такой конструкции и снижения риска протечек необходимо принять следующие меры:

Увеличьте частоту обрешетки и уменьшите шаг между стропилами. Чтобы свести к минимуму риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и монтировать частую или сплошную обрешетку.
Увеличить перекрытия. Производители рекомендуют делать горизонтальный нахлест 8 см, а вертикальный 10-15 см при укладке металлочерепицы.Чтобы исключить вероятность протечек в конструкциях с пологими уклонами, можно увеличить нахлест в местах стыков листов.
Изолировать стыки. Для предотвращения проникновения талой и дождевой воды между стыками листов можно обработать стыки силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Опытные мастера говорят, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителя и строго соблюдать рекомендуемый угол наклона.

Видео инструкция

Факторы уклона крыши. Все, что вам нужно знать

Надежность любого здания, а также комфорт проживания в нем в первую очередь зависит от качества его кровли.

И одним из критериев качества кровли является ее уклон.

Поскольку он зависит от его размеров и количества кровельного материала, выбор угла ската и его предварительный расчет производится до покупки выбранного кровельного материала.

Что на это влияет

В зависимости от величины уклона скатов крыши зависит специфика эксплуатации кровли.

Принято выделять 4 типа крыш:

высокая, с углом 45-60 градусов;
скатные крыши с углом наклона от 30 до 45 градусов;
пологий, с углом наклона 10-30 градусов;
квартира. Уклон 10 градусов и меньше.

На выбор величины этого параметра влияют, прежде всего, природные факторы, характерные для данной местности.

Ветровая нагрузка

Самый сильный ветер оказывает наибольшее давление на высокие крыши.

Потому что эти крыши имеют очень большую площадь из-за большого угла наклона.

Большая площадь поверхности обеспечивает очень высокую скорость движения.

Соответственно нагрузка на всю стропильную систему очень велика.

А если вы решили делать высокую крышу с очень большим уклоном, то следует также позаботиться об очень прочном основании.

Однако в районах, где преобладают сильные ветры, устраивать плоскую крышу небезопасно.

В этом типе кровли нижняя часть ската будет подвергаться сильному давлению при сильном ветре.

А если крепление крыши ослабнет, вся конструкция может сломаться.

Поэтому в районах, где часты сильные ветры, рекомендуется устраивать скатные крыши с уклоном 25 – 30 градусов.
При слабом ветре угол наклона крыши может составлять 30-45 градусов.

Снеговая нагрузка

Если в районе строительства дома в холодное время года выпадает обильный снегопад, следует строить крышу с большим углом наклона.

В этом случае высокая крыша вне конкуренции.

На крышах с большим уклоном снег долго не задерживается.

Вот почему во всех скандинавских странах крыши зданий очень высокие (Швеция, Финляндия, Норвегия и др.).

Чем меньше угол ската крыши, тем дольше снег будет оставаться на скате.

Чем больше вес повлияет на всю конструкцию.

Если конструкция стропильной системы выполнена с большим запасом прочности, немного снега на крыше — это неплохо.

Обеспечивает дополнительную теплоизоляцию.

Однако если конструкция стропильной системы не рассчитана на большие нагрузки, могут возникнуть большие проблемы.

Уклон выбираем в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовались только два вида кровельных материалов: черепица и шифер.

Сегодня существует огромное количество кровельных материалов!

Каждый материал имеет свои индивидуальные технические характеристики и это необходимо учитывать при расчете необходимого значения угла наклона.

Ведь может случиться так, что понравившийся материал по своим параметрам просто не подойдет.

Минимальный угол

Существует понятие минимального значения этого параметра.

Этот параметр различен для каждого из материалов.

А если угол ската, полученный в результате ваших расчетов, меньше минимального значения для выбранного вами кровельного материала, то его нельзя использовать для устройства кровли.

В дальнейшем может быть много проблем, если нарушить это правило:

Для любого сборного кровельного материала, например, черепицы или шифера, минимальный уклон составляет 22 градуса.Именно при таком значении в местах стыков не скапливается влага и влага не просачивается внутрь кровли;
Угол уклона для рулонных материалов (рубероид, бикрост и т.д.) зависит от того, сколько слоев вы планируете укладывать. Если слоев три, уклон может быть 2-5 градусов. При наличии двух слоев наклон следует увеличить до 15 градусов;
Производители профнастила рекомендуют устраивать угол ската 12 градусов при устройстве кровли из этого материала. Профнастил можно использовать и при меньших значениях, но в этом случае необходимо проклеить стыки листов герметиком;
для металлочерепицы значение этого параметра равно 14;
для ондулина значение 6 градусов;
минимальный уклон мягкой черепицы составляет 11 градусов.Но обязательное условие – сплошная рейка;
для мембранных кровельных покрытий жестких требований к минимальному значению этого параметра нет.
Речь идет о минимальных значениях.

Таким образом, вам не придется перекрывать всю крышу посреди зимы.

Теперь об оптимальных значениях…

Если в регионе часты дожди и снег, оптимальной кровлей будет кровля с углом ската 45 – 60 градусов.
Ведь необходимо как можно скорее убрать груз воды и снега с крыши.

Потому что прочность стропильной системы не бесконечна.
А благодаря большому наклону крыши, дождь и снег сойдут максимально быстро.

Высота наклона. Расчет угла наклона кровли для мансардной и мансардной крыши

Крыши зданий и сооружений делятся на две категории: плоские и наклонные. В этой статье речь пойдет о втором положении, а точнее об угле наклона крыши: какие характеристики влияют на этот параметр, какие кровельные материалы подходят под какой угол наклона крыши, в каких единицах изменяется угол наклона скатов.Разобравшись в полученной информации, вы легко сможете контролировать правильность возведения крыши своего дома.

Единицы измерения угла наклона

Всем известно из школьного курса геометрии, что величина любого угла измеряется в градусах. Скат крыши в данном случае не исключение. Но необходимо указать, что в технической литературе, в ГОСТах и справочниках есть и другие единицы измерения. А именно: интересы и отношения сторон.

В первую очередь необходимо указать, что имеется в виду под углом ската кровли.На фото ниже он обозначен латинской буквой альфа.

В строительстве крыши с углом наклона выше 50° встречаются редко. К ним относятся башни в готическом стиле или нижние скаты мансардных крыш. В основном максимальный параметр составляет 45°.

Что касается двух других единиц, соотношение сторон представляет собой так называемую упрощенную дробь. В его основу положены два размера: высота крыши, на фото она обозначена буквой «Н», и проекция ската, обозначенная буквой «L».Соотношение должно быть следующим: Н/Л.

Добавим, что проекция длины ската составляет, по сути, половину ширины дома, если крыша двускатная симметричная, или полную ширину, если крыша односкатная. При этом угол наклона записывается в дробях, например, 1:3.

В некоторых конструкциях обозначение дроби неудобно. Например, если это выглядит так: 4:13. Поэтому используется процентный расчет. Рассчитывается следующим образом:

4:13х100=30.77%

Уклон крыши в процентах и градусах используется профессиональными строителями чаще, чем соотношение сторон, потому что это обозначение используется в справочниках и технической литературе. То есть это чисто технические единицы. Хотя перевести из одной единицы измерения в другую несложно. На фото ниже показан перевод из градусов и соотношение I сторон и наоборот.

Пропорции отношения градусов к размеру крыши

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно произвести несколько математических расчетов.За 100% принимается угол 45°. Теперь вы можете найти, сколько градусов в одном проценте. Для этого:

45/100 = 0,45°. Переводим в минуты, получается 27’. То есть 1% это 27 градусов минут.

Можно подойти к решению проблемы с обратной стороны. То есть перевести градусы в проценты. Вот обратное соотношение:

100/45=2,22%

Получается, что в одном градусе 2,22%.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услугу.Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Зависимость угла ската от вида кровельного материала

Я уже упоминал о двух типах крыш: плоской и ломаной. Но следует отметить, что и у плоских крыш есть свой угол наклона, который варьируется в пределах 0-5°. Скатные крыши делятся на две подгруппы (условное деление):

с небольшим уклоном — от 6 до 30°;

с крутым уклоном — более 30°.

Распределение кровельных материалов по крутизне ската

Каждый тип кровельной конструкции имеет свои преимущества и недостатки. Например, плоская – это небольшая площадь покрытия, позволяющая сэкономить на кровельном материале (его количестве). Но при этом такая конструкция потребует усиленной гидроизоляции. Крутые скаты – это беспроблемное схождение атмосферных осадков, но высокая парусность конструкции, что потребует от ее конструкции усиления стропильной системы.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители должны информировать потребителей, при каком минимальном уклоне крыши их можно использовать. На фото ниже представлена схема распределения кровельных материалов по углам скатов.

Как видно из схемы, на плоских крышах обычно применяют рулонные материалы в виде рубероида или толи. Хотя нет противопоказаний к применению листовых или плитных изделий: шифера, профнастила, жести, собранных фальцевым способом.А вот штучный рубероид лучше на крышах с крутизной менее 15° не использовать. Велика вероятность проникновения воды через стыки элементов покрытия.

Угол наклона кровли в градусах и процентах в зависимости от вида кровельного материала

Конструктивные особенности кровли в зависимости от угла наклона

Если в проекте задан скат крыши, то рассчитать ее высоту не составит труда. И этот параметр является одним из самых важных, ведь он определяет высоту конька.Этот элемент кровельной конструкции является отправной точкой при возведении кровли в целом. Потому что при строительстве сначала выставляют уровень конька, а под него вырезают пиломатериалы: опорные стойки. Отсюда и рассчитывается длина стропил.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчета длин элементов конструкции крыши. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, тангенс.

Например, как определить высоту конька (соответственно крыши) через синус и тангенс:

sin α = H/S, где «S» – длина пандуса. Соответственно высота конька будет равна: H = S x sin α.

тг α = Н / L , т. е. H = l х тг α

Таким же образом можно определить длину ската, либо, зная оба параметра, рассчитать угол наклона крыши.Все параметры конструкции взаимосвязаны, поэтому зная два из них, можно определить третий.

Кстати, определяя параметры крыши, можно обойтись и без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

С 2 = Н 2 + л 2

Путем перестановки значений найдено требуемое значение.

У Вас может возникнуть вопрос, связанный со значением значений тригонометрических функций.Они есть в свободном доступе, но чтобы вы не искали их в интернете и не тратили свое время, предлагаем таблицу:

Значения тригонометрических функций угла

Добавим, что тригонометрические функции упрощают расчет конструкций крыши. Если правильно ими пользоваться и уметь зарисовывать на бумаге эскизы кровли (имея фантазию в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это относится не только к односкатным или двускатным конструкциям. Также несложно будет рассчитать элементы вальмовых или мансардных крыш. Вам просто нужно разбить их сложные конструкции на простые.

Влияние угла наклона на объем чердака

Если дом строится с мансардой, то применяется угол наклона скатов. И здесь соотношение прямое, то есть чем больше угол, тем больше объем мансарды.Чтобы было понятно, на фото ниже это хорошо видно.

Отношение уклона скатов к объему чердака

Вот пример на основе верхнего рисунка. Здесь хорошо видно, что высота помещения зависит от параметров наклона крыши. Следует учитывать, что оптимальная высота не должна быть меньше 2,5 м. Значит, угол наклона скатов мансарды должен быть не менее 25°. Но учтите, что при таком расположении элементов крыши не учитывается объем помещения.То есть ширина помещения будет не более 3 м. Это при том, что ширина дома 10 м. Получается, что используется только 30% площади.

Значит, нужно увеличить значение угла. И чем он больше, тем больше полезная площадь мансарды. Но есть и обратная сторона медали. Увеличение угла увеличивает высоту конька. А это стоимость стройматериалов для возведения крыши, плюс увеличение парусности.Поэтому очень важно найти золотую середину. Например, 40° практически решают все проблемы.

Чтобы раз и навсегда уйти от этих проблем, строители уже давно используют совсем другую конструкцию. Сложен как в строительстве, так и в проведении расчетов, но такой вариант решает проблему полезной площади помещения без увеличения высоты крыши.

Описание видео

Расчет высоты конька и угла кровли:

Заключение по теме

Расчеты кровельных конструкций – прерогатива специалистов.Потому что правильный расчет, того же угла, это надежность кровли в целом. А вот сориентироваться в некоторых технических терминах будет полезно владельцам строящихся домов.

Выбор эргономичного и удобного угла наклона – одна из основных задач при проектировании лестницы. Можно сделать лестничный марш или, наоборот, очень компактную и изящную винтовую лестницу – все будет зависеть от площади дома и высоты его этажей.Многочисленные фото в интернете помогут вам создать красивый дизайн, но чтобы оформить его правильно, вам придется вспомнить школьные годы и заняться математикой.

При расчете угла наклона лестницы нужно учитывать множество нюансов — о них вы узнаете из статьи

Как правило, почти все лестницы имеют уклон 45 в. Ширина ступени должна соответствовать 45-му размеру ноги, но не менее 30 см, чтобы человек не падал, спускаясь.Учтите, что если вы сделаете слишком широкие шаги, то потеряете шаг, а если слишком уменьшите ширину, вам будет сложно спускаться.

В принципе, угол подъема рассчитать не так уж и сложно, зная высоту потолков и длину низа лестницы. Есть несколько способов:

Выполните все необходимые измерения. Просто измерьте рулеткой расстояние между соприкосновением потолка со стеной и местом расположения нижней ступеньки.
Сделайте специальный расчет. Представьте длину и высоту треугольника как катеты прямоугольного треугольника, а длина лестницы будет вычисленной гипотенузой.

На фото — вариант лестницы с достаточно удобными углами наклона. Несмотря на то, что лестница выглядит необычно, подняться по ней на второй этаж не составит труда

Максимальный угол

Для того, чтобы понять, какой максимальный угол может быть у лестницы, разделим все их виды на группы с характерным углом наклона:

Лестницы внутренние, предназначенные для жилых помещений — угол наклона от 30˚ до 45˚;
Пандусы, пологие лестницы — максимальный уклон 30 градусов;
Лестницы приставные крутые — от 45˚ до 75˚;
Эвакуационные, хозяйственные лестницы имеют угол наклона более 75˚.

А вот уклон менее 23˚ для внутренней лестницы даже не обсуждается, так как никто не будет тратить метры жилплощади на «укладку лежачей» лестницы. Даже сложно представить, сколько времени нужно при таком маленьком уклоне подниматься на следующий этаж, при высоте потолков в 3 метра.

Удобный угол наклона

Наиболее комфортным углом наклона считается 40 – 45˚, но такая конструкция очень громоздка, поэтому обычно используется в больших помещениях.

Лестница с углом наклона 30 — 36˚ достаточно компактна, но не так удобна. Подниматься на такую лестничную конструкцию будет удобно, а вот спуск достаточно опасен, поэтому лучше делать это задом наперед.

Прежде чем приступить к строительству лестницы, вам необходимо «просканировать» все свободное пространство в вашем доме. Каждое помещение должно использоваться максимально, поэтому нужно произвести расчеты и выбрать такой вариант, при котором лестница не будет занимать много места.

Обязательно установите перила, если в вашей конструкции более трех ступеней. Ширина ступеней должна быть около 0,28 — 0,30 метра, а высота — 0,15 — 0,18 метра. Когда все ступени одинакового размера — это повышает безопасность его использования.

Стандартный угол наклона

Как было сказано ранее, стандартным и наиболее оптимальным считается угол наклона лестницы 40 — 45˚. Но так как такая лестница очень большая и занимает много места, многие люди пренебрегают этими рекомендациями.Вот несколько советов экспертов по уклону марша и размеру шага.

Идеальный угол

Угол полета, в большинстве случаев, составляет от 20˚ до 50˚. Наиболее идеальным считается уклон, который колеблется в пределах 30 – 45˚. Но, к сожалению, не у каждого человека есть много места, чтобы разметить такую удобную конструкцию лестницы.

Обратите внимание, что чем меньше значение угла, тем опаснее будет движение по нему, а чем больше угол, тем громоздче он будет.

Важно! Комфортная ступенька при подъеме по лестнице с наклоном более 45 градусов практически невозможна, но спускаться по ней без опасений можно только спиной кпереди.Наверное, не стоит и говорить о детях, которые не могут подняться по такой лестнице.

Как рассчитать угол лестницы

Рассчитать угол наклона лестницы можно по одному показателю — длине шага при спокойной ходьбе по горизонтальной поверхности взрослым человеком. Уклон некоторых маршей рассчитывается отдельно в зависимости от количества и высоты ступеней. Если у вас есть готовый проект, то угол лестницы невероятно прост.

Высота ступеней будет идеальной при значении 150 – 180 мм, ширина – 280 – 300 мм.Придерживаясь таких норм, угол наклона можно рассчитать по формуле: 2х + у = 580/660 мм, где х — высота ступеней, а у — ширина. При размере ступеней менее 145 мм необходимо использовать другую формулу: x + y.

В приведенных выше формулах используется ширина, равная среднему размеру стопы человека, и высота, соответствующая размеру шага. Отсюда можно сделать вывод, что чем ниже ступенька, тем она должна быть шире, и наоборот.

Уголок лестничный по ГОСТ

Задумываясь о строительстве лестницы в своем доме, нужно помнить, что они должны быть изготовлены по ГОСТу и СНиП, в основных положениях которых говорится:

Если в доме более двух этажей, то лестница должна быть однопролетной;
Ширина конструкции, для прохода одного человека, должна быть не менее 80 см, а для прохода 2 человек — не менее 1 метра;
Марши должны иметь не менее 3 и не более 18 ступеней;

Интересный факт! Количество ступеней в марше лучше сделать нечетным, так как людям удобнее начинать и заканчивать подъем или спуск по лестнице одной ногой.

Уклон лестничной конструкции должен быть выполнен не более 1:1 (угол подъема должен быть 45°) и не менее 1:2 (угол подъема 26° и 40′). При подъеме на уклон более 50˚ использовать лестницы приставного типа, при подъеме на уклон менее 5˚ – использовать пандусы. Наиболее удобны лестницы с уклоном 26°7’/30°.

Лестничный уголок

Приставная лестница упирается в пол и стену тетивами таким образом, чтобы полностью сохранить устойчивость и в то же время дать возможность подняться в труднодоступные места.

Угол наклона приставной лестничной конструкции составляет примерно 60 — 75˚, поэтому подъем и спуск по такой конструкции достаточно затруднен, а перемещение каких-либо грузов вообще невозможно.

Видео

Из видео вы узнаете, как правильно монтировать лестницу на мансарду, а также различные тонкости, которые необходимо учитывать при монтаже.

В конструкции лестницы нет ничего сложного. Главное, следовать формулам и установленным правилам, правильно рассчитать ширину и длину конструкции в целом, а также количество ножек и угол наклона.Грамотно спроектированная и качественно смонтированная лестница прослужит вам долгие годы.

Крыша занимает важное место в конструкции любого типа здания, так как отвечает за обеспечение основных условий комфорта и не позволяет внешним факторам навредить убранству дома.

Конечно, для создания качественного убежища в процессе проектирования необходимо учитывать множество факторов. Одной из основных позиций в данном контексте является расчет угла наклона кровли.

Почему это так важно и что нужно знать, чтобы расчет был правильным и впоследствии не пришлось переделывать крышу частично, а то и полностью? Об этом мы поговорим в этой статье.

Для чего измеряют угол наклона покрытия и от каких факторов зависит эта величина

Угол ската крыши представляет собой геометрическое образование пересечения двух плоскостей. Под ними понимается горизонтальная плоскость и подобная наклонная поверхность.

Итак, зачем измерять угол крыши:

Измерение азимута здания, прежде всего, позволяет «прикинуть» целесообразность устройства кровли с учетом выбранного кровельного материала , климатических особенностей, назначения чердака и конструкции самого навеса.
Кроме того, проведя расчеты, вы сможете не только рационализировать предстоящие финансовые затраты, но и убедиться в правильности и надежности конструкции , что не повлечет за собой убытков из-за протечек, оползней, трещин в стропилах и прочих происшествий.
Уклон крыши принимается в зависимости от двух параметров — первый касается погодных условий и осадков, а второй характеризуется конкретным типом кровли. Соответственно, если речь идет о северных и заснеженных районах, то будущей кровле придется выдерживать приличные нагрузки. Жителям горных районов такие трудности знакомы не понаслышке.
Некоторые крыши должны выдерживать снежный покров 6-8 месяцев в году. В нынешних условиях владельцам заснеженных домов значительно упростили жизнь более крутым градусом наклона.В свою очередь, такие строительные опоры позволяют бедру рационально справляться с осадками и их последствиями в виде талых вод. Также при таком подходе увеличивается размер полезной площади.

Конечно, с острой румбой не все так хорошо, ведь с увеличением уклона пропорционально растет потребность в дополнительных объемах кровельных материалов и элементов конструкции. Также становится актуальным вопрос повышения долговечности деталей подшипников.

Не менее важна при расчете уклона специфика материала, которым будет завершаться конструкция навеса снаружи.Ни для кого не секрет, что каждый тип элемента кровли отличается своими эксплуатационными свойствами и стоимостью.

При этом могут быть предусмотрены нюансы, характерные исключительно для данного типа кровельного слоя. Например, может потребоваться укладка дополнительных слоев, либо потребуются большие затраты на тепло- и гидроизоляцию.

Угол наклона зависит от розы ветров

Возможно, третьим наиболее важным фактором, от которого зависит расчетный наклон, является установление пригодного или неэксплуатируемого статуса .Неэксплуатируемая поверхность предусматривает исключение пространства на стыке потолка и внешней защитной конструкции.

Визуально трактовка понятия выглядит намного проще, ведь при взгляде на плоские бедра или при наличии небольшого перекоса (в пределах 2-7%) сразу становится понятно, почему оно получило такое название. Эксплуатируемый чердак свидетельствует о наличии чердачного помещения.

Расчет угла крыши: калькулятор

Уклон крыши в процентах и градусах

Как определить угол наклона крыши в градусах? Угол наклона, как и любая подобная фигура по геометрическим канонам, измеряется в градусах.

Главное в этой ситуации знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и обратно, например, для удобства при вычислительных операциях.

Обычно коэффициент пересчета в проценты варьируется от 1.от 7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда показатели, выраженные целыми процентами, не имеют принципиального значения, в цифровой индикации используются промилле — сотые доли процента.

Если верить теории, то наклоны могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и с виду впечатление «так себе», разве что ваш дом находится где-то в Альпах и вам нужно соорудить крышу, постоянно испытывающую снеговые нагрузки.

Особенности плоских и скатных крыш

Плоские потолки не представлены чисто горизонтальной поверхностью, каким бы обманчивым ни было его название. Азимут построения в этой ситуации тоже имеет наклон, хотя и не значительный — его минимальное значение должно быть 3 градуса.

Что касается оптимальных значений для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов . Это связано с тем, что крыши с углом более 10º сложно назвать плоскими.В свою очередь, 12-15 градусов в большинстве ситуаций уже интерпретируется как минимальный порог наклонных поверхностей. Оптимальные значения — достаточно широкоформатные.

Оптимальный уклон крыши для снега 40-50 градусов.

Скат плоской крыши

Например, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае двускатных навесов этот показатель повышается до 45º. Вот только такой объемный интервал в большей степени указывает на такие индивидуальные особенности, как кровельные и климатические особенности.

Минимальный уклон крыши

Кровельный материал

, являющийся одним из основных элементов конструкции верхней плоскости, также дает определенные рекомендации по уклону в зависимости от его типа.

В случае с профнастилом угол устанавливается в 12 градусов , для металлочерепицы этот показатель следует увеличить до 15º.
Ондулин или в просторечии мягкая черепица можно укладывать с уклоном 11 градусов . Но только в этом случае есть еще и один нюанс, это в сплошной обрешетке.
При укрытии керамической плиткой уклон должен быть не менее 22º . Также стоит учитывать, что стропильная система поддается высоким нагрузкам в случае небольшого наклона ската. Во избежание перегрузок этот коэффициент следует учитывать при проектировании.
К наиболее распространенным видам обработки поверхности относится сланец. При укладке асбестоцементных волнистых листов уклон кровли не должен превышать 28% . Те же требования относятся и к стальным самолетам.
Минимальный уклон кровли из сэндвич-панелей по нормам 5 градусов Если в панелях планируются окна, то уклон увеличивается до 7 градусов.

Какой СНиП посмотреть скат крыши? Оптимальный и минимальный уклон кровельного материала вы можете посмотреть в СНиП II-26-76 Кровли.

Зависимость уклона от выбора кровельного покрытия

Как самостоятельно определить угол наклона крыши

Для измерения угла наклона рампы можно использовать чудо-прибор, способный снять всю вычислительную нагрузку. Название прибора говорит само за себя — инклинометр (гониометр).

Вообще можно обратиться за помощью к механическому угломеру — это бюджетный вариант, но не исключены дополнительные хлопоты, особенно если вы пользуетесь этим прибором впервые.

Однако специфику этого устройства мы вам расскажем – возможно, благодаря ему наш читатель очень скоро соприкоснется с этим элементом на «вы».

Стандартный инклинометр без электронных наворотов представлен в виде рейки с прикрепленной рамой .В месте соединения планок находится ось, на которой закреплен маятник. В его оригинальный набор входят 2 кольца, гиря, пластина и указатель. Устройство дополнено шкалой с делениями, расположенной во внутренней части выреза. Если рейка уложена горизонтально, то стрелка совпадет с нулевыми делениями шкалы.
Теперь переходим к основному процессу, для которого предназначено устройство. Выровняйте угловой упор перпендикулярно гребню . После этого на стрелке маятника отобразится требуемое значение в градусах.
Вариант на основе проведения собственной расчетной задачи по измерению уклона путем математических расчетов непривлекателен. В любом случае постараемся доступно объяснить, как это можно сделать самостоятельно. В первую очередь необходимо узнать длину гипотенузы и катета . Когда дело доходит до измерения наклона укрытия, прямой уклон является отображением гипотенузы.
Затем вычисляем длину противоположной и соседней ноги .Первый из них представляется в виде расстояния, разделяющего потолок и конек, а размер второго следует принимать как расстояние между серединой потолка и карнизом определенного уклона.
Теперь, получив уже два значения, нетрудно найти третье, применяя тригонометрию. В итоге, зная синус, косинус или тангенс (в зависимости от размера составляющих), вычисляем цифровой наклон в процентах с помощью инженерного калькулятора.
Остались вопросы? Посмотрите видео-урок ниже или воспользуйтесь нашим онлайн-калькулятором.

Соотношение высоты конька с пролетом

В целом алгоритм проведения расчетных операций можно разделить на четыре шага.

Во-первых, учитываем факторы внешней среды, воздействующие на будущий поверхностный слой, сверяем планы строительства с ценниками на необходимые ресурсы в интернет-магазинах, определяем тип кровельного материала и не перестаем черпать информацию со специализированных сайтов, а при необходимости консультируемся со специалистами возможный.

По поводу нагрузок – с минимальными уклонами лучше не заморачиваться, так как для «свежей» кровли это может плохо закончиться. Но если крыша плоская и деваться некуда, то не пренебрегайте усиливающими редутами.

При расчете стоимости также не игнорируйте такие понятия, как масса конструкции дома и опять же нагрузка от осадков – это поможет найти не только правильное, но и экономически приятное решение для вашего кошелька.

Расчет крыши

Если уклон до 10 градусов, то подходящий вариант — гравийные покрытия, до 20º — профнастил и шифер.Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда индекс верхней румбы достигает 50-60 градусов.

Собственно, это и вся информация, которая вам понадобится для самостоятельного расчета угла наклона кровли.

Источник: http://expert-dacha.pro/stroitelstvo/krysha/ustrojstvo/uklon.html

Расчет угла крыши

Назначение подкровельного пространства

Перед расчетом угла крыши необходимо решить, как будет использоваться мансарда. Если вы планируете сделать его жилым, угол наклона придется делать большим – чтобы помещение было просторнее, а потолки выше.

Второй выход — сделать ломаную, мансардную крышу. Чаще всего такую крышу делают двускатной, но она может иметь и четыре ската.

Просто во втором варианте стропильная система очень сложная и без опытного конструктора просто не обойтись, и большинство предпочитает делать это самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но при этом площадь крыши тоже увеличивается

При увеличении угла крыши стоит помнить несколько вещей:

Значительно возросли затраты на кровельные материалы — увеличение площади скатов.
Большие склоны больше подвержены ветровой нагрузке. Если сравнить нагрузку на один и тот же дом с углом 11° и 45°, то во втором случае она будет почти в 5 раз больше.Чтобы крыша могла выдерживать такие нагрузки, стропильную систему делают усиленной – устанавливают балки и стропила большего сечения с меньшим шагом. А это увеличение его стоимости.
При угле наклона ската более 60° снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломаной мансардной крыши снеговые нагрузки учитываются при расчете ее верхней части — там плоскости имеют уклон менее 60°.
Не все кровельные материалы можно использовать на крутых скатах, поэтому внимательно смотрите на максимальный угол наклона, с которым можно использовать эти крыши. Угол наклона отображается через соотношение высоты конька и половины ширины здания

Это не значит, что крыши с небольшим уклоном лучше. Они дешевле по материалам — меньше площадь крыши, но есть свои нюансы:

Меры по задержанию снега необходимы для предотвращения образования снежного кома.
Вместо снегозадержателей можно сделать обогрев кровли и водосточной системы — для постепенного таяния снега и своевременного отвода воды.
При небольшом уклоне велика вероятность затекания влаги в стыки. Это влечет за собой усиленные гидроизоляционные мероприятия.

Так что крыши с небольшим уклоном тоже не подарок. Вывод: необходимо рассчитать угол наклона крыши так, чтобы найти компромисс между эстетической составляющей (дом должен выглядеть гармонично), практической (с жилым подкровельным пространством) и материальной (затраты должны быть оптимизированы).

Угол наклона в зависимости от кровельного материала

Крыша на доме может быть практически любой — с пологими скатами, может быть почти отвесной. Важно при этом правильно рассчитать его параметры – сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, вам необходимо учитывать такой показатель, как максимальный и минимальный угол наклона для этого материала.

Минимальные углы прописаны в ГОСТ (см. таблицу выше), но часто производители дают свои рекомендации, поэтому с конкретной маркой желательно определиться еще на этапе проектирования.

Чаще всего угол наклона кровли часто определяют исходя из того, как их делают соседи.

С практической точки зрения это правильно — условия соседних домов аналогичны, и если соседние крыши в порядке, не текут, то их параметры можно взять за основу.

Если по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчет со средних значений. Они показаны в следующей таблице.

Как видите, в колонке «как сделать» в большинстве случаев имеется существенный разброс. Таким образом, можно изменить внешний вид здания даже с одной и той же крышей. Ведь кроме практической роли крыша носит еще и украшение.

И при выборе угла его наклона большую роль играет эстетическая составляющая.Легче это сделать в программах, позволяющих отображать объект в трехмерном изображении.

Если вы используете эту методику, то рассчитывайте угол наклона крыши в этом случае — выбирайте его из определенного диапазона.

Воздействие климатических факторов

Количество снега, выпавшего за зиму в конкретном регионе, влияет на угол наклона крыши. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Все более-менее просто.По многолетним наблюдениям вся территория Российской Федерации делится на зоны с одинаковыми снеговыми и ветровыми нагрузками. Эти районы отмечены на картах, окрашены в разные цвета, поэтому в них легко ориентироваться. На карте вы определяете расположение дома, находите зону, на ней — значение ветровой и снеговой нагрузки.

На карте снеговой нагрузки два числа. Первый используется при расчете прочности конструкции (наш случай), второй – при определении допустимого прогиба балок.Еще раз: при расчете угла крыши используем первую цифру.

Основной задачей расчета снеговых нагрузок является учет планируемого уклона кровли. Чем круче скат, тем меньше на нем может удерживаться снега, соответственно потребуется меньшее сечение стропил или больший шаг их установки. Для учета этого параметра введены поправочные коэффициенты:

угол наклона менее 25° — коэффициент 1;
от 25° до 60° — 0.7;
на кровлях с уклоном более 60° снеговые нагрузки не учитываются — снег на них не удерживается в достаточном количестве.

И вся эта крыша должна выдержать

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол ската крыши 45°.По карте это 4 зона, со средней снеговой нагрузкой 240 кг/м2. Крыша с таким уклоном требует подгонки – найденное значение умножаем на 0,7. Получаем 240 кг/м2 * 0,7 = 167 кг/м2. Это только часть расчета угла крыши.

Расчет ветровых нагрузок

Влияние снега легко просчитать — чем больше снега в регионе, тем больше возможная нагрузка. Предсказать поведение ветра гораздо сложнее. Ориентироваться можно только на преобладающий ветер, расположение дома и его высоту.Эти данные при расчете угла крыши учитываются с помощью коэффициентов.

Карта ветровых нагрузок РФ

Большое значение имеет положение дома относительно розы ветров. Если дом стоит между более высокими строениями, то ветровая нагрузка будет меньше, чем при нахождении на открытой местности. Все дома по типу расположения делятся на три группы:

Зона «А». Дома расположены на открытой местности – в степи, пустыне, тундре, на берегу рек, озер, морей и т.д.
Зона «Б». Дома расположены в лесистой местности, в небольших городах и селах, с препятствием для ветра высотой не более 10 м.
Зона «Б». Здания, расположенные в плотно застроенных районах высотой не менее 25 м.

Дом считается принадлежащим к этой зоне, если указанная среда как минимум в 30 раз превышает высоту дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) есть только небольшие одноэтажные домики или деревья, считается, что он относится к зоне «В» (даже если территориально находится в крупном городе).

Например, рассчитываем ветровую нагрузку для Нижнего Новгорода, дом одноэтажный в частном секторе — относится к группе «Б». На карте находим зону ветровой нагрузки — 1, ветровая нагрузка для нее 32 кг/м2. В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0.5. Умножьте: 32 кг/м2 * 0,5 = 16 кг/м2.

Но это еще не все. Также необходимо учитывать аэродинамическую составляющую ветра (при определенных условиях стремится снести крышу). В зависимости от направления ветра и его воздействия кровля делится на зоны.

Каждый из них имеет разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают – это неоправданно.

Коэффициенты учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты относятся к рассчитанной выше ветровой нагрузке.При наличии двух коэффициентов — с отрицательной и положительной составляющей, рассматриваются оба значения, а затем они суммируются.

Найденные значения ветровой и снеговой нагрузок являются основанием для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции крыши + снег + ветер) не должна превышать 300 кг/м2. Если после всех расчетов сумма у вас получилась больше, необходимо либо выбирать более легкие кровельные материалы, либо уменьшать угол наклона кровли.

Источник: http://stroychik.ru/krysha/raschet-ugla-naklona-kryshi

Как сделать расчет уклона крыши – важные особенности

Чтобы крыша здания могла полноценно выполнять все возложенные на нее функции, при ее создании необходимо учитывать ряд параметров. Одним из важнейших параметров кровли является ее уклон, обеспечивающий отвод осадков с ее поверхности и влияющий на способность выдерживать внешние нагрузки.О том, как рассчитать уклон крыши, и пойдет речь в этой статье.

Определение уклона крыши — от чего это зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых наиболее выделяются следующие:

Ветровая нагрузка . На уклон склонов сильно влияет ветер. Чтобы кровля могла нормально сопротивляться его воздействию, нужно правильно подобрать угол наклона.При слишком больших углах нагрузка на них будет высокой, но и чрезмерное уменьшение угла может быть опасным – ломаную крышу при сильном порыве ветра может просто сорвать.
Снег и дождь . Со снегом все достаточно просто – увеличение угла наклона упрощает его сход с поверхности крыши. При наклоне крыши более 45 градусов снег на ней практически не задерживается. С осадками та же ситуация – если угол наклона кровли слишком мал, то вода может затекать в стыки или даже застаиваться на поверхности кровли.

На основании этих факторов можно рассчитать угол наклона скатов.

Кроме того, перед расчетом угла двускатной крыши следует обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон 15-20 градусов, а в остальных случаях оптимальный уклон 35-40 градусов. Конечно, нужно понимать, что крыша в каждом случае рассчитывается индивидуально, и выбирать усредненные показатели просто нежелательно.

Методика расчета

При проектировании кровли в обязательном порядке необходимо провести ряд расчетов, среди которых всегда должен быть расчет угла ската.

Этот параметр напрямую влияет на конструкцию крыши: с увеличением уклона снижается снеговая нагрузка, но увеличивается влияние ветра, поэтому стропильную систему приходится дополнительно укреплять.

Для обустройства скатов под большим углом требуется и больше материалов, что негативно сказывается на стоимости строительства.

Прежде чем узнать степень уклона крыши, необходимо рассчитать эксплуатационную нагрузку на крышу, для чего необходимы два параметра:

Общая масса конструкции крыши;
Пиковые уровни снегопада характерны для региона, где ведется строительство.

Упрощенный алгоритм расчета сводится к следующим действиям:

Сначала необходимо определить вес одного квадратного метра кровельного пирога;
Полученное значение умножается на общую площадь крыши;
Масса крыши умножается на 1.1.

Пример расчета уклона крыши в градусах

Например, будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, используется теплоизоляционный материал толщиной 10 см, квадратный метр которого имеет вес 10 кг, а ондулин весом 3 кг используется для покрытия на квадратный метр.

Расчет уклона кровли производится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15 + 10 + 3) x1.1 = 30,8 кг/кв.м.

Полученное значение вполне приемлемо — средняя нагрузка на кровлю жилых домов чуть меньше 50 кг/кв.м.

Кроме того, в формуле присутствует коэффициент 1,1, что несколько увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Существует прямая зависимость между уклоном скатов крыши и снеговой нагрузкой.Если угол наклона кровли меньше 25 градусов, то коэффициент снеговой нагрузки равен 1, а при углах, которые варьируются от 25 до 60 градусов, этот коэффициент увеличивается до 1,25. Кровля с большим углом наклона вообще не будет подвергаться снеговым нагрузкам, поэтому в расчетах они не учитываются.

Для определения угла наклона крыши нужно воспользоваться таблицей Брадиса и простым методом: высоту конструкции крыши разделить на длину фронтона, разделить на два, после чего остается найти таблицу угол, соответствующий полученному результату.

Высота кровли в коньке определяется следующим образом:

Первым шагом является расчет пролета;
Полученное значение делится на 2;
Результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такого метода расчета выглядит так: при ширине здания 8 метров и 25-градусном уклоне крыши расчетный коэффициент равен 0.47. В результате подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученное значение является высотой крыши, соответствующей имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от уклона кровли

Кровельные материалы

представлены на рынке в большом ассортименте, поэтому особых проблем с выбором подходящего варианта не возникнет. Кровельные покрытия различаются по характеристикам и применению, и все их параметры необходимо изучить перед измерением угла кровли – только в этом случае удастся создать надежную и рациональную конструкцию.

При выборе материала для кровли стоит исходить из следующих рекомендаций:

Если угол наклона стропил от 2,5 до 10 градусов, то лучше всего подходят покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором — 10-15 мм.
При уклоне более 10 градусов оптимальным вариантом являются крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
Для обустройства скатных крыш с углом наклона не более 20 градусов обычно применяют профнастил или листовой асбоцемент.Все швы и стыки между кровельными материалами должны быть герметизированы.
Если угол кровли находится в пределах 20-60 градусов, то ее чаще всего покрывают металлическими листами. Стыки материалов в этом случае должны быть герметизированы в обязательном порядке.

Заключение

Знание того, как узнать угол наклона кровли в градусах, значительно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, способную хорошо защитить короб здания от атмосферных осадков, ветра и холода.

От качества конструкции кровли зависит надежность здания и комфорт проживания в нем. Его конструкция выбрана оптимальной для местных условий эксплуатации. Особое значение имеет такой параметр, как уклон крыши, о котором пойдет речь далее.

Угол ската крыши зависит не только от ее конструкции и особенностей фасада дома, от выбранного кровельного материала, но и от других факторов. В первую очередь необходимо учитывать климатические условия местности, где возводится здание.Там, где количество осадков, выпадающих зимой, велико, предпочтительнее иметь большой угол наклона кровли (в пределах 45-60 градусов): это способствует лучшему снеготаянию, а значит, меньшей нагрузке на кровлю. Также становится менее вероятным обледенение поверхности пола из-за уплотнения снежного покрова.
Если здание возводится там, где преобладает погода с сильными ветрами, целесообразно выбирать минимальный угол ската кровли, чтобы уменьшить парусность конструкции.В противном случае сооружению грозит быстрое разрушение. Чаще всего диапазон наклона в этом случае составляет 9-20 градусов.
Чем больше угол наклона ската крыши, тем легче отрывается снежный покров
Но в основном оптимальный угол ската крыши выбирается в средних значениях, то есть от 20 до 45 градусов. Он подходит практически для любого вида кровельного материала, например, для очень популярного сегодня профнастила или металлочерепицы.
В районе с теплым климатом, где солнечных дней гораздо больше, чем пасмурных, более приемлемыми будут плоские крыши: их площадь меньше, чем у конструкций других типов, а значит, нагрев от солнечных лучей будет происходить на меньшей степени.Но такая конструкция не должна быть абсолютно горизонтальной: уклон плоской крыши должен быть не менее 3-5 градусов. Минимальный уклон плоской крыши обеспечит нормальный сток дождевой и талой влаги.

Виды кровельных конструкций

Хозяйственные и хозяйственные постройки часто возводят с односкатной крышей: она просто монтируется и не требует больших затрат. По сути, такая постройка имеет разную высоту стен с уложенным на них перекрытием. Уклон перекрытия выбирается в пределах 9-25 градусов, что хорошо подходит для профнастила и металла.Такая конструкция требует устройства вентиляции под подкровельным пространством.

Но самым популярным является двускатный: две плоскости, расположенные под углом, соединяются по линии конька. Остальные (торцевые) плоскости вертикальны и называются фронтонами. Они могут иметь двери для выхода на балкон или внешнюю лестницу.

Вариантов оформления кровли множество

Вальмовые потолки, самые популярные из которых четырехскатные, эстетически очень привлекательны. В таких случаях, особенно в более сложных конструкциях, наклоны могут быть любыми: это зависит от выбранного дизайна и личных предпочтений разработчиков.Преимуществом вальмовых крыш является отсутствие ограничений по использованию кровельного материала.

Вариант вальмовой конструкции – мансарда: мансарда используется как жилое помещение, поэтому требования к утеплению очень высокие. Свободное пространство под потолком образуется за счет высокого угла наклона всех скатов, при котором должно быть предусмотрено наличие слуховых окон.

Зависимость конструкции крыши от материала перекрытия

Перед выбором кровельного материала следует изучить его технические характеристики: это поможет оптимально подойти к вопросу и выбрать самый надежный.Кроме того, существует правило, определяющее зависимость угла наклона скатов от используемого кровельного материала.

Перечислим основные из них:

При выборе величины уклона следует учитывать прочностные характеристики конструкции крыши: запас прочности должен быть достаточным не только для того, чтобы выдерживать собственный вес и массу кровельного материала, но и от внешних нагрузок (порывы ветра, снег). Также вид обрешетки для укладки большинства материалов зависит от уклона ската: при малых значениях этого параметра устанавливается либо сплошная обрешетка, либо с малым шагом (350-450 мм).При возведении любой крыши, а тем более плоской, необходимо устройство уклона и водосточной системы. Если площадь особенно велика, требуется дополнительный дренаж.

Расчет угла наклона

Конструкция должна отвечать таким требованиям: быть достаточно прочной, обеспечивать надежную защиту от атмосферных осадков, иметь хорошую тепло- и звукоизоляцию. Также важно, чтобы был доступ для ремонта и обслуживания. Как рассчитать угол крыши, чтобы все эти условия соблюдались? Специалисты рекомендуют использовать простые варианты его устройства, к которым относятся односкатные, двускатные, вальмовые (и полувальмовые), мансардные.

Крыши могут иметь конструкцию любой сложности, с различными углами скатов

Навесы наиболее удобны для веранд, надворных построек и хозяйственных построек. Принцип создания односкатной – такой же, как и других видов: осуществляется установка стропил, обрешетки, после чего – укладка кровельного материала. Последнее играет решающую роль: для профнастила требуется угол 8-11 градусов (лучше делать 20), для металлочерепицы — не менее 25, для шифера и фальцевой кровли — 35 градусов.

Если позволяют климатические условия, крышу лучше делать с уклоном 45 градусов: это позволит пренебречь расчетами, связанными с массой снега. Это практически идеальная односкатная крыша: угол наклона не усложнит ее монтаж и облегчит уход (на ее поверхности не будет скапливаться снег). Но в этом случае необходимо будет усилить стропила и обрешетку, так как ветровое давление на конструкцию увеличивается в 5 раз. Также следует учитывать, что для этого потребуются большие затраты на материалы – около 1,5 трлн.5 раз.

Кровельный материал необходимо выбирать в зависимости от уклона кровли

Как видно из графика, каждому скату соответствует определенная группа кровельных гидроизоляционных материалов. Их 11, при этом наклонные линии соответствуют уклону пандуса. Жирной линией показано, как высота конька относится к ½ его укладки. Видно, что отрезок h равен половине горизонтального отрезка, обозначенного дробью ½. Цифры на вершинах полукруглых шкал соответствуют углу наклона (в градусах), вертикальная шкала также указывает процент.При выборе любой конфигурации крыши следует придерживаться этих рекомендаций и приобретать подходящие для выбранного варианта кровельные материалы.

Для того, чтобы было понятно, как производится расчет угла наклона кровли, приведем пример расчета наименьшего угла наклона потолка с гидроизоляцией из черепицы. На графике находим полукруглую кривую, соответствующую данному покрытию: это будет кривая, обозначенная цифрой 2. Прослеживая ее до пересечения с вертикальной шкалой, получаем, что минимальный уклон такой крыши составляет 50%.

Учитывая тот факт, что уклон ската – это отношение высоты конька к ½ его закладки, рассчитываем уклон. То есть при высоте конька h = 4 м и закладке равной L = 15 м уклон будет определяться как h: (L/2) = 4: (15/2) = 0,53 . Чтобы отобразить процент, умножьте результат на 100 и получите 53%. Такое значение этого параметра гарантирует хороший отвод дождевой воды. Минимальный уклон в долине составляет 1%.

Особенности расчета двускатной крыши

Двускатная крыша является наиболее удачной и распространенной конструкцией.Причин тому несколько: высокая надежность, относительная простота, дешевизна конструкции. При строительстве крыши не все выбирают оптимальный угол наклона двускатной крыши.

В районах с сильными ветрами необходимо рассчитывать двускатную крышу так, чтобы ее уклон не вызывал слишком сильных ветровых нагрузок. Чем больше угол наклона конструкции, тем выше ее парусность.

Нельзя снижать его до значений менее 25 градусов: осадки будут хуже удаляться с крыши, а в подкровельном пространстве может появиться сырость.Делать его большим на 60 градусов тоже не рекомендуется: сильный порыв веры может разрушить крышу. Крыша не обязательно должна иметь симметричные скаты: если сориентировать конструкцию более пологим уклоном к югу, крыша будет лучше просыхать после дождя.

Условия применения кровельных материалов в зависимости от угла наклона

Площадь чердачного этажа и канализация

Полезная площадь чердачного помещения зависит от конструкции крыши: чем больше уклон, тем больше площади и наоборот (на рис. 2 это наглядно показано).При строительстве мансарды приходится находить компромисс между площадью, которую можно легко использовать, стоимостью возведения кровли и прочностью конструкции.

Способ осаждения также может быть различным. Есть внешние или внутренние организованные и неорганизованные — только внешние. Последний предполагает монтаж желобов и желобов, тогда как стеновые и подвесные системы монтируются на крышах с уклоном более 15%. Желоба крепятся с минимальным уклоном 3 градуса, их борта делаются высотой около 120 мм.

Площадь чердака зависит от угла наклона кровли

Между трубами должно быть расстояние не более 23 м. Сечение трубы должно обеспечивать нормальный отвод воды и выбирается в зависимости от площади ската. Наружные желоба организованного типа больше подходят для районов с теплым климатом. Внутренние желоба используются для холодного климата. Такие системы состоят из воронки для приема воды, стояка, напорной и отводящей трубы. Главное условие – водоотвод должен быть обеспечен при любой температуре воздуха.

Кровельные работы очень ответственное дело, требующее участия высококвалифицированных рабочих. Ошибки при установке могут дорого обойтись владельцам домов. Чтобы избежать неприятностей, возведение кровли следует доверить специалистам с достаточным опытом: это станет гарантией надежности здания и комфорта в нем.

Во всем мире существуют тысячи и тысячи архитектурных традиций в плане оформления крыш. Но современные архитекторы полностью изменили представление о культуре загородного строительства, внедрив идеально сочетающиеся с ландшафтным дизайном и разнообразные по исполнению односкатные формы крыш.Конечно же, этот новый модный тон задают жители Австралии, где отсутствие снега вообще как природного явления позволяет им делать с архитектурой жилых домов все, что фантазия диктует.

А вот в заснеженных регионах России такую крышу построить можно, но с соответствующим уклоном и в нужном направлении. Одним словом, главный параметр функциональности – это угол наклона односкатной крыши, который мы сейчас научим вас рассчитывать.

Шаг 1.Рассчитываем постоянные и динамические нагрузки.

Прежде всего рассчитайте нагрузку на односкатную крышу. Их принято делить на постоянные и динамические. Первый – это вес кровельного покрытия, которое всегда находится на крыше, такие установки, как антенны и плиты, дымоход и прочее. Те. все что будет на крыше днем и ночью.

А динамические нагрузки, или, как их еще называют, переменные, это те, которые случаются время от времени: снег, град, люди, ремонтные материалы и инструменты.А еще ветер, который очень любит срывать скатные крыши из-за их парусности.

Снеговая нагрузка

Так, если сделать уклон скатной крыши в 30°, зимой снег будет давить на нее с силой 50 кг на квадратный метр. Только представьте, что на вашей крыше будет сидеть один человек на метр! Вот такая нагрузка.

А если поднять крышу выше 45°, то снег с большой вероятностью вообще не сможет остаться (еще зависит от шероховатости кровли).А вот для средней полосы России, где снегопады умеренные, достаточно делать односкатную крышу и в пределах 35-30°:

Минимальный угол, который должен быть, чтобы снег мог сходиться с самой скатной крыши, составляет 10°. А максимум 60°, потому что делать крышу круче нет смысла. То же самое касается и снега, который еще сильнее цепляется за такую крышу.

Именно поэтому владельцы одиночных хозяйственных построек зимой часто хватаются за лопату. Спасает только площадь покрытия: чем она меньше, тем меньше вероятность того, что снег может погнуть материал.

Ветровая нагрузка

А вот в ветреных регионах крыши с крутыми скатами строить вообще нельзя. Для сравнения: скат крыши в 11° испытывает ровно в 5 раз больше энергии ветра, чем скат в 45°. Ввиду этого учтите, что односкатную крышу всегда делают низкой частью с подветренной стороны.

Комбинированные нагрузки

И обязательно рассчитать для скатной крыши такое значение, как сочетание наиболее неблагоприятных постоянных и временных нагрузок. Те. критическая точка, которую должна выдержать стропильная система.Кстати, об этом часто забывают! Они думают, что крыша выдержит снег, ветер тоже…

А что, если вам с другом придется вылезать на крышу в сильный шторм и снегопад? Рассчитана ли конструкция и на снег, и на ветер, и на ноги как минимум двух человек? Так случается беда.

Шаг 2. Подбираем уклон крыши

Уклон односкатной крыши находится в достаточно широком диапазоне: от 6° до 60°. Все зависит от местности, на которой вы собираетесь строить: если вам нужно каждую зиму успешно сбрасывать тонны снега, то делайте крутой скат, если планируете защищаться от ветра – то более пологий.А также от многих других факторов, в том числе и эстетических.

Крутые скатные крыши

Чем больше угол наклона такой крыши, тем быстрее вода стекает по ней в желоба. Ни листья, ни грязь здесь не задерживаются, а потому само кровельное покрытие прослужит гораздо дольше. Кроме того, на такой крыше более заметна визуальная эстетика выбранной гибкой черепицы или металлопрофиля, что зачастую играет большую роль для владельцев.

Односкатные односкатные крыши

Скорость стекания дождевой и талой воды на крутых скатах значительно ниже, в связи с чем возникает риск застоя воды, сбора грязи и заторов льда.На таких крышах быстро развивается мох и налипает листва. Особенно, если кровля грубая.

Что касается дождевой воды, то основное требование к кровле заключается в том, чтобы вода на ней при таянии снега или после дождя оставалась на поверхности кровельного материала, и легко скатывалась. Если она имеет слишком низкий уклон (для конкретного участка), то жидкость будет долго стоять во всех неровностях и швах. И чем дольше — тем больше у нее шансов попасть внутрь и создать массу проблем в виде сырости, испорченной изоляции и коррозии металлических элементов кровли:

Но, если над таким зданием возвышается большая крыша, то ничего страшного:

Но плюс здесь все же есть: чем меньше угол наклона односкатной крыши, тем ближе геометрия интерьера к традиционному кубу.А, следовательно, легче воспринимается и используется с большей пользой.

Поэтому, чем меньше угол наклона такой крыши, тем больше нужно заботиться о ее гидроизоляции, чтобы талая и дождевая вода не могла проникнуть в стропильную систему. И поэтому здесь уже нужны кровельные покрытия типа мембран, рулонного утеплителя или сплошных листов.

При стандартном уклоне односкатную крышу конструируют следующим образом:

Минимальный угол односкатной крыши

Односкатную крышу, угол наклона которой составляет всего 3-5%, часто делают инверсионной.Те. подвергать его определенным дополнительным нагрузкам: ходить по нему, разводить на нем сад или даже использовать как открытую террасу. Как здесь:

Кроме того, под определенным углом односкатная крыша направляет потоки воздуха в нужном направлении, захватывая осадки и удаляя их. Помните об этом!

Шаг 3. Определить требования по уклону

По функциональному признаку односкатные крыши делятся на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант более подробно.

Вентилируемое исполнение

Такое оборудование в закрытых помещениях. В качестве вентиляции предусмотрены вентиляционные отверстия и специальные пустоты между слоями утеплителя, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.

Если такую вентиляцию не обеспечить, то внутри утеплителя останется влага (но она все равно в него попадет, хоть и немного), и утеплитель начнет отсыревать и портиться. И в итоге весь кровельный пирог постепенно рухнет.

Но у вентилируемой скатной крыши есть свои ограничения. Так, угол наклона может быть только в пределах от 5% до 20%, иначе воздух не сможет эффективно проходить по воздуху.

Невентилируемая конструкция

Этот тип скатной крыши является преимуществом при строительстве террас и хозяйственных построек. Обычно угол наклона такой крыши находится в пределах всего 3-6%, хотя ограничений по нему нет.

Вентиляция в таких крышах не нужна, т.к. воздух в помещении без стен или с часто открытыми дверями (как в случае с гаражом) также хорошо вентилируется, выводя любые водяные пары на улицу.Которые, кстати, сами по себе в таких зданиях особо не образуются:

Комбинированная конструкция

Такие крыши сочетают в себе устройство обоих предыдущих типов. Здесь нужный уклон кровли придается за счет теплоизоляции. Получается экономично, но зимой приходится постоянно расчищать снег.

Но конструкция такой односкатной крыши уже другая, потому что теперь к переменным и статическим нагрузкам добавляются еще динамические и переменные нагрузки. А выглядит обычно так: рифленое дно, на нем — два слоя утеплителя и хорошая гидроизоляция.

Угол наклона односкатной крыши также зависит от таких параметров, как тип соединения стропил с мауэрлатом или стенами. Давайте посмотрим поближе.

Шаг 4. Рассчитать точный угол ската

Угол наклона скатной крыши – это угол, под которым стропила и скат крыши наклонены к горизонтальной плоскости потолка. И отнеситесь серьезно к этой схеме, если хотите обеспечить своей крыше правильную механическую прочность:

Угол уклона измеряется в процентах и градусах.Но, если с градусами еще более-менее понятно (благодаря школьному курсу геометрии), то что такое проценты? Процент – это отношение разницы высоты конька и карниза к горизонтали ската, умноженное на 100.

Есть еще один интересный момент: многие архитекторы специально рассчитывают угол наклона скатной крыши так, чтобы он был равен угол возвышения солнца в этом районе в середине весны. Тогда можно до миллиметра рассчитать, когда и какая будет тень, что немаловажно для планировки террас перед домом и других мест отдыха.

Шаг 5. Ограничение диапазона кровли

Современные кровельные материалы также имеют свои требования к минимальному и максимальному углам наклона скатной крыши:

Настил: min 8° — max 20°.
Встраиваемая крыша: мин. 18° — макс. 30°.
Шифер: мин. 20° — макс. 50°.
Мягкая кровля: мин 5° — макс 20°.
Металл: мин. 30° — макс. 35°.

Конечно, чем меньше угол, тем более дешевые материалы можно использовать: рубероид, профнастил и тому подобное.

Вы удивитесь, но сегодня, специально для малокровных кровель, разрабатываются такие же виды кровли, которые обычно применяют с уклоном не менее 30°. Зачем? Такая мода в Германии дошла до нас: односкатная крыша почти плоская, а крыша стильная. Но как? Производители просто улучшают качество замков, делают площадь перекрытия больше, тщательно продумывают их защиту от грязи. Вот и все уловки.

Шаг 6. Определяемся со стропильной системой

И по выбранному углу наклона крыши и планируемым на нее нагрузкам определяем тип крепления стропил к стенам.Итак, таких видов три: висячие стропила, наслонные и скользящие.

Висячие стропила

Висячие стропила — единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать подпорку.

Проще говоря, у вас только внешние несущие стены, а внутри никаких перегородок. Скажем, это довольно сложная стропильная система, и к ее возведению нужно подходить ответственно. Вся проблема в больших пролетах и в давлении, которое оказывается на стены:

Или как в этом проекте:

Оголовки

Здесь вся крыша уже давит как минимум на три опоры: две наружные стены и одну внутренний.А сами стропила используются плотные, сечением не менее 5х5 см бруски и стропила 5х15 см.

Раздвижные стропила

В этой стропильной системе бревно в коньке служит одной из опор. А для соединения с ней стропил используются такие специальные элементы, как «скользка». Это металлические элементы, которые помогают стропилам немного выдвигаться вперед для усадки стен во избежание трещин. Очень мало! А благодаря этому устройству крыша легко переносит даже довольно заметную усадку сруба, без каких-либо повреждений.

Суть проста: чем больше узлов в стропильной системе, тем она гибче и долговечнее. Более того, односкатная крыша способна выдержать давление веса кровельного покрытия и снега, и при этом не сломаться. Но есть стропильные системы, где связь вообще статическая:

Шаг 7. Расчет высоты односкатной крыши

Вот три самых популярных способа точно рассчитать желаемую высоту будущей крыши.

Способ №1.Геометрический

Односкатная крыша выглядит как прямоугольный треугольник. Длина стропильной ноги в этом треугольнике равна гипотенузе. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.

Способ №2. Тригометрический

Другой вариант расчета длины стропильных ног следующий:

Пусть А обозначает длину стропил.
Пусть B обозначает длину стропил от стены до конька, либо длину части стены в этом районе (если стены вашего дома разной высоты).
Пусть X обозначает длину стропил от конька до края противоположной стены.

В этом случае B = A * tgY, где Y угол наклона крыши, а длина ската рассчитывается следующим образом:

X = A/sin Y

Фактически все это несложно — просто подставьте нужные значения, и вы получите все параметры будущей крыши.

Способ №3. Онлайн калькуляторы

Рассчитали? А теперь переходим к постройке самой крыши:

Надеемся, что вы все легко разобрались!

допустимых параметров, особенностей расчета и рекомендаций

Благодаря отличным эксплуатационным характеристикам профлист нашел широкое применение как в жилом, так и в промышленном строительстве.При соблюдении всех технологий монтажа при его использовании можно изготовить надежное, долговечное и эстетически привлекательное кровельное покрытие.

Рекомендации производителя: минимальный уклон кровли из профлиста

В большинстве случаев этот материал рекомендуется укладывать на кровли с углом наклона не менее 20 градусов. Это правило, однако, относится в основном к жилым домам. В нормах промышленного строительства допускается использование профлиста в качестве кровельного материала для скатов с углом наклона 8 градусов.А вот на очень покатые крыши производственных зданий можно монтировать только специальный лист — с самонесущим профилем. Хотя этот материал довольно дорогой, его иногда используют в частном домостроении. При его применении минимальный уклон крыши жилого дома из профлиста может быть равен 15 градусам.

Последствия несоблюдения норм

При нарушении требований СНиП относительно минимально допустимого угла наклона скатов при проектировании профнастила собственник дома впоследствии столкнется с такими проблемами, как:

Утечка во время дождя через саморезы;
Проникновение кровли слоями снега;
Слишком большие потери тепла через крышу;
Разрыв листов при сильных порывах ветра.

Многие владельцы загородной недвижимости считают, что чем полее крыша, тем меньше на нее уходит материала. Но на самом деле это не совсем так. При обустройстве ломаной крыши обычно приходится использовать очень большое количество стропильных ног (шаг 40 см). Кроме того, в этом случае обшивочный материал по нормам укладывается со значительным нахлестом.

Минимальный уклон кровли из профлиста, как мы выяснили, составляет 15 градусов. При проектировании можно выбрать такой вариант крыши.Но лучше сделать скаты крыши более крутыми. В этом случае и кожа будет надежнее, и сама работа по монтажу материала облегчится. Оптимальный вариант угла наклона коньков при использовании профлиста 25-40 см.

Каким должно быть перекрытие

Этот показатель, таким образом, зависит от угла наклона скатов, выбранного при проектировании дома. Итак:

Для угла от 15 до 30 градусов нахлест должен быть 20 см;
Для крыш с углом наклона 30 градусов и более — 15 см.

Если в проекте предусмотрен минимальный уклон крыши, то обшивка выполняется из профлиста с нахлестом между рядами в две волны. В этом случае для дополнительной защиты от проникновения влаги используется герметик и специальный герметик. Кроме всего прочего, в этом случае под профлист необходимо набивать сплошную обрешетку.

Как рассчитать количество материала, необходимого для устройства кровли

Проект крыши должен включать не только собственные чертежи, но и смету со всеми предстоящими затратами. Рассчитать количество необходимого кровельного материала не так уж и сложно. Для этого площадь крыши следует просто разделить на площадь одного листа. При этом, конечно, следует учитывать нахлесты.Минимальный уклон крыши из профлиста по СНиП составляет 8-15 градусов. Для такой плоской крыши нахлест, как уже было сказано, составит 20 см. То есть от общей площади каждого листа в этом случае необходимо отнять всего 20 см.

Для покупки материалов должен быть небольшой запас. Ведь при монтаже некоторые листы могут быть повреждены. То же самое относится и к дополнительным элементам. Особенно это актуально для случая, когда минимальный уклон крыши выбран из профнастила.При этом должны соблюдаться допустимые параметры (8-15°). Но в любом случае обрешеточная кровля будет несколько сложнее крутой, так как при этой процедуре, помимо всего прочего, придется работать с уплотнителями или герметиком.

Порядок укладки

Начинайте монтаж профлиста с нижнего края крыши. Крепление производится на саморезы со специальными уплотнителями. Последние фиксируются в изгибах волн профлиста. Перед укладкой самого материала монтируется карниз, водосток, гидроизоляция дымохода и, при необходимости, нижняя скоба ендов.

Сами листы закреплены в блоки. То есть сначала на обрешетку у конька на шуруп крепится первая. Почему второй лист крепится таким же образом? Далее крепится шурупами к первому. Аналогично монтируется третий лист. Затем весь блок полностью выравнивается по карнизу и закрепляется стационарно.

На завершающем этапе кровли монтируются конек, дождевики, торцевые плиты и фартук трубы. При необходимости устанавливаются снегозадержатели.

Некоторые рекомендации по установке

Поднимать профиллисты на крышу нужно по одному. Металлическую стружку, появляющуюся при вкручивании шурупов, следует немедленно сметать щеткой. В противном случае полимерный слой может быть поврежден, что сократит срок эксплуатации кровли. Ходить по кровле во время работы следует в обуви с мягкой подошвой. Если при монтаже полимерный слой профлиста все же будет царапаться, поврежденные места нужно сразу же обработать специальным составом.

Минимальный угол наклона крыши из профнастила: Минимальный уклон кровли из профлиста

Минимальный уклон кровли из профлиста

Причина необходимости в минимальном уклоне

Понятия угла и уклона, минимальный угол по СНиП II-26-76*

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

Расчёт допустимого уклона кровли из профнастила

Ветровая нагрузка, расчёт

Снеговая нагрузка, расчёт

Заключение

какой должен быть угол наклона односкатной крыши из профнастила по СНИП

Факторы, влияющие на выбор уклона

Характеристики

Угол

Типы

Малоуклонные

Среднеуклонные

Крутоуклонные

Зависимость от наклона кровли

Преимущества

Недостатки

Ветровая и снеговая нагрузки

Нюансы установки

Угол уклона кровли из профлиста

Уклон кровли из профлиста

Факторы, влияющие на уклон кровли из профнастила

Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила

Минимальный наклон крыши из профнастила

Расчет уклона кровли из профнастила

Какой уклон должен быть у кровли из профлиста?

Что влияет на уклон крыши из профлиста?

Зависимость величины нахлеста листов от угла уклона

Как рассчитать уклон кровли?

Уклон кровли из профлиста, в том числе как правильно подобрать марку данного кровельного материала в зависимости от угла кровли

Таблица: степень наклона крыши в двух мерах измерения

Пример измерения уклона кровли

Видео: вычисление угла наклона ската

Минимальный порог уклона кровли из профнастила

Допустимый наклон крыши с профлистами

Каким должен быть минимальный уклон ската кровли для профнастила и как его рассчитать?

Описание и выбор профнастила

Факторы, влияющие на уклон будущей крыши

Стандарты СНиП

Как рассчитать уклон самостоятельно?

Крыша с минимальным уклоном

Стропильная система и обрешетка

Качественная гидроизоляция

Минимальный уклон кровли из профлиста по СНИП

От чего зависит угол наклона крыши

Угол ската крыши из профлиста

Вычисление уклона кровельного ската

Таблица: тангенсы углов от 1 до 75 градусов

Определение оптимального угла наклона крыши

Вероятные последствия невыполнения нормативов

: сильный ветер сорвал крышу

Требования СНиП для уклона кровли из профлиста

Преимущества профлиста как кровельного материала ↑

Основные правила устройства крыши ↑

Какой должен быть уклон кровли ↑

Как крепится профлист на конструкцию крыши ↑

Какую выбрать обрешетку ↑

3 составляющие для расчёта допустимого уклона кровли из профнастила

Причина необходимости в минимальном уклоне

Понятия угла и уклона, минимальный угол по СНиП II-26-76*

Зависимость угла к величине вертикального нахлеста и расстоянию между досками обрешётки

Расчёт допустимого уклона кровли из профнастила

Ветровая нагрузка, расчёт

Снеговая нагрузка, расчёт

Заключение

Минимальный уклон кровли из профлиста: строим крышу с минимальным углом

Рекомендации СНиП для крыши из профлиста

Градусы, проценты и соотношения

Минусы и плюсы крыши с минимальным уклоном

Преимущества

Недостатки

Ветровая и снеговая нагрузки

Как рассчитать угол наклона самостоятельно?

Другие важные аспекты строительства

Защита от протечек

Система стропил и обрешетка

Тонкости монтажа
