Как прикрутить конек на профлист: Как правильно смонтировать конек для кровли из профнастила

Posted on by alexxlab Опубликовано в Профлист — Нет комментариев ↓

Как правильно смонтировать конек для кровли из профнастила

Конёк для кровли – это горизонтально расположенное ребро в самой верхней точки крыши. Конёк для кровли из профнастила монтируется только на двухскатную кровлю и крепится непосредственно на профлист. Для изготовления конька из профлиста используется такая же оцинкованная (или с полимерным покрытием) сталь, что и для самого профнастила, поэтому конёк органично вписывается в общий облик крыши. Несмотря на скромный и незаметный внешний вид, конёк играет важную роль в обеспечении надёжности крыши, ведь главная его функция – защита подкровельного пространства от проникновения влаги.

Отсутствие конька в конструкции двухскатной кровли сильно снижает её срок службы и теплоизоляционные качества. Даже в случае использования стали с полимерным покрытием, незащищённые края листов профнастила могут быть подвергнуты коррозии, а, кроме того, большое количество влаги приведёт к порче обрешётки и стропил кровли.

Поэтому, приступив к монтажу кровли из профнастила, ни в коем случае нельзя затягивать этот процесс: в идеале между креплением карнизной планки и началом установки листов до момента завершения кровельных работ – установки конька – должно пройти не более нескольких дней.

Помимо защиты конструкции кровли и подкровельного пространства от проникновения влаги извне, конёк играет и другую важную роль – создаёт условия для вентиляции крыши, что особенно важно в случае устройства утеплённой кровли.

Расчёт длины и высоты конька

При расчёте высоты конька крыши из профнастила необходимо отталкиваться от так называемого «уклона крыши» — угла, образованного стропильным основанием, параллельным поверхности земли, и стропильной ногой, которая соединяет стропильное основание и конёк.

В большинстве случаев уклон кровли варьирует в пределах от 5 до 60 градусов. Исходя из величины уклона, высоту конька можно определить арифметически, умножив половину ширины дома на одну из констант, представленных в следующей таблице:

Уклон крыши, градусы

Константа для вычисления высоты конька

5

0,08

10

0,17

15

0,26

20

0,36

25

0,47

30

0,59

35

0,79

40

0,86

45

1

50

1,22

55

1,45

60

1,78

Например, если величина фронтона дома составляет 11 метров, а уклон кровли из профнастила равен 45 градусам, то высота конька будет составлять 11/2*1=5,5 метра. Что касается длины конька, то если фронтоны дома строго вертикальные и продолжаются вплоть до самого конька, то его длина будет соответствовать длине боковой стороны дома с добавленными выпусками на два карниза-свеса (эта величина обычно составляет от 0,6 м).

Для крыши из профнастила купить конёк не составляет абсолютно никакого труда: стандартные размеры такого оцинкованного доборного элемента обычно около 2 метров, а ширина полок равна 25-30 см.

Кстати, коньковые и другие доборные элементы из оцинкованного листа можно сделать и самостоятельно. Хотите знать как? Тогда смотрите следующее видео:

Выбор крепежа

Крепёж металлического конька осуществляется с помощью саморезов, оснащённых резиновым либо неопреновым уплотнителем. Поскольку к листам профнастила конёк крепится через верхние «волны», длина саморезов должна соответствовать высоте «волны» гофра.

Следует учитывать, что если расчётная длина конька крыши превышает длину одной единицы доборного элемента, при укладке коньковых элементов внахлёст необходимо будет предусмотреть перекрытие на менее 10 см (лучше даже 15-20), причём укладку конька лучше начинать со стороны, противоположной превалирующим в данной области ветрам.

Расчёт количества саморезов на крепёж конька к профнастилу проводят, исходя из правила, что крепление саморезов осуществляется через 200-300 мм длины конька.

Необходимые инструменты

В процессе монтажа конька на кровлю из профнастила вам понадобятся следующие инструменты и приспособления:

  • Лестница с треугольными выступами для крепления к кровле
  • Рулетка
  • Строительный уровень
  • Ножницы по металлу
  • Шуруповёрт с головкой для кровельных саморезов
  • Разметочная шнурка

Монтаж конька: пошаговая инструкция

Шаг 0. Предварительная проверка готовой кровли, верхние скаты которой должны быть ровными и лежать в одной, параллельной земле, плоскости (величина отклонения от горизонтали должна составлять не более 2 см).

Шаг 1. Растяжка разметочной шнурки между фронтонами, выравнивание шнурки с помощью уровня и её крепёж с противоположных углов крыши при помощи саморезов. Данный этап работ предпочтительней осуществлять с помощником.

Шаг 2. Укладка уплотнительной полосы или коньковой вентиляционной ленты поверх профнастила. Этот этап необходим для надёжной вентиляции между кровлей и нижележащими слоями крыши, ведь при отсутствии обмена воздуха в кровельном пироге будет скапливаться влага, оказывающая разрушающее действие на деревянную обрешётку и сам кровельный материал.

Шаг 3. Установка первого конькового элемента, который укладывается со стороны, противоположной от преобладающих в регионе ветров и дождей. В зависимости от рисунка кровельного профлиста, доборные элементы прикручиваются на расстоянии 200-300 мм через верхнюю гофру профнастила к брускам, параллельным оси конька.

Шаг 4. Установка остальных коньковых элементов с нахлёстом 100-200 мм. Важно, что при крепеже конька необходимо постоянно проверять горизонтальность его оси (с помощью шнурки и по уровню), поэтому первоначально каждый элемент крепится только 2-4 саморезами, а уж когда будет полная уверенность в ровном расположении конька, производится финишное крепление оставшихся саморезов.

Подробно про установку конька и других доборных элементов на крышу из профнастила смотрите в этом видео:

Как правильно установить конек для профнастила на кровлю

Конек — это непременный атрибут любой скатной крыши. Так называют стык двух любых горизонтальных или наклонных краев плоскостей скатной кровли. Правильное выполнение этого элемента имеет очень большое значение для надежности всей кровли.

Герметичность скатов крыши обеспечивается плотным прилеганием листов профнастила друг к другу. Для этого при укладке листов профнастила на вертикальных и горизонтальных стыках выполняется нахлест. Часто для большей герметичности по вертикальным краям листа выполняются специальные капиллярные канавки. При этом горизонтальные стыки профилированных листов при небольших уклонах кровли уплотняются специальным кровельным герметиком.

Если предотвратить попадание влаги в подкровельное пространство на плоскости скатов достаточно просто, то защитить крышу от брызг дождя в месте стыка двух наклонных поверхностей может только специальный коньковый элемент для профнастила. Тому, что он собой представляет и как его устанавливать, и посвящена эта статья.

Конек для кровли из профнастила — функции и использование

Большинство производителей профнастила выпускают, кроме самого профлиста, все элементы, необходимые для монтажа кровельной системы. Конек для профнастила изготавливается из такой же оцинкованной стали или стали с полимерным покрытием, как и сам профилированный лист. Он является органичной частью кровли и, как правило, незаметен, хотя в реальности играет одну из главных ролей в обеспечении надежности крыши.

Как и для любой скатной крыши, конек на крышу из профнастила имеет особое значение. Первая и главная его функция — это защита подкровельного пространства от попадания в него влаги извне. Учитывая саму конструкцию скатной кровли, реализовать эту задачу каким-либо другим способом — практически невозможно.

Без конька срок службы кровли очень сильно снизится, так же, как и ее теплоизоляционные свойства. Влага приведет к коррозии металла и, при достаточном количестве, к порче обрешетки и стропильной системы. Поэтому нельзя затягивать процесс укладки кровли и, тем более, оставлять ее долго в незавершенном состоянии. От крепления карнизной планки и начала монтажа листов до момента, когда вы завершаете кровельные работы, устанавливая конек кровли из профлиста, должно проходить не больше нескольких дней.

Кроме защиты от влаги, коньковая планка для профнастила выполняет не менее важную функцию — создает условия, необходимые для вентиляции крыши. Особенно важно это для утепленных кровель.

Вентилируемый конек для профнастила

Поскольку металлические профилированные листы имеют свойство очень быстро нагреваться под действием солнечных лучей и так же быстро остывать в холодную погоду, между гидроизоляцией и кровельным покрытием из профлиста всегда устраивается вентиляционный зазор. Именно циркулирующий в нем воздух препятствует образованию конденсата на внутренней поверхности кровельного покрытия, сохраняя его от коррозии и последующего проникновения влаги в утеплитель.

Для того чтобы обеспечить вентиляцию, установка конька на профнастил осуществляется таким образом, чтобы воздух мог беспрепятственно выходить как из подкровельного вентиляционного зазора, так и из вентиляционного зазора между утеплителем и гидроизоляционной пленкой. При этом для свободного прохода воздуха гидроизоляционная мембрана не доходит до конька кровли на 40-60 мм.

Таким образом обеспечивается сквозное движение воздуха снизу вверх: начиная с края скатов и заканчивая вентиляционным отверстием под коньковым элементом. Стоит отметить, что места крепления гидроизоляционной мембраны возле конька необходимо дополнительно изолировать специальной лентой, причем это касается как края, непосредственно прилегающего к коньковому элементу, так и стыка между соседними мембранами — и по бокам, и внизу.

Зачем нужен коньковый уплотнитель для профлиста?

Крепление конька профнастила выполняется саморезами через верхнюю гофру профлиста. При монтаже между поверхностью конькового элемента и профнастилом образуется зазор, равный высоте профиля кровельного покрытия. Даже при размере конькового элемента 200×200 мм при высоте трапеции профнастила больше 20 мм, в подкровельное пространство могут проникать брызги воды при косом дожде и сильном ветре. Во избежание подобного, в этом месте укладывается специальный уплотнитель для конька профнастила.

Необходимо учитывать, что при заполнении гофры профлиста уплотнителем, обязательно нужно оставлять зазор для циркуляции воздуха. Если зазора не будет или он будет недостаточным, то вентиляция подкровельного пространства будет очень ограниченной, что скажется на сроке службы крыши.

Коньковый уплотнитель для профлиста подбирается под конкретную марку профнастила и как бы отражает форму ее гофры. В случае, если необходимого уплотнителя нет в продаже, можно воспользоваться универсальным вариантом. Такой уплотнитель под конек профлиста имеет простую прямоугольную форму и обеспечивает как защиту от влаги, так и вентиляцию. Однако обеспечить хорошее прилегание подобного уплотнителя сложнее.

Как крепить конек на профнастил?

Перед тем, как крепить конек на профлист, необходимо удостовериться в том, что верхний край скатов находится примерно на одной линии. Для этого можно использовать лазерный дальномер или же простой шнур. Расхождение допускается, но на уровне не более 2% от ширины плеча конька. То есть, если вы предполагаете использовать конек для профнастила, размеры которого равны 200 мм в ширину и 2 м в длину, то расхождение по верхнему краю ската не может быть больше 200·0,02=40 мм. Если неровность будет большей, то это чревато протечками кровли в таком месте.

Конек для крыши из профнастила крепится с шагом 200-300 мм, а укладка коньковых элементов выполняется с нахлестом в 150-200 мм и начинается со стороны, противоположной господствующим в данном регионе ветрам. Как правило, размеры конька для профнастила находятся в пределах от 2 до 3 метров. При большей длине для сохранения формы коньку необходимы дополнительные ребра жесткости или большая ширина.

Обычно ширина «плеч» конька находится в промежутке от 100 до 300 мм, что позволяет надежно закрыть уязвимое место от дождя. Крепление осуществляется на концах плеч, на расстоянии нескольких сантиметров от края, причем в некоторых случаях одним саморезом можно выполнить крепление и конька, и уплотнителя.

Узел конька кровли из профлиста, как правило, имеет одну из трех форм:

  1. Простая Г-образная форма;
  2. Конек с вершиной в виде буквы «П»;
  3. Конек с круглой вершиной.

Последний вариант обеспечивает наилучшую вентиляцию, но и цена конька для профнастила такой формы выше. Самый дешевый вариант — просто Г-образный конек, однако он при этом не менее надежен при правильно спроектированной и смонтированной кровле.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Монтаж конька на крышу из профнастила: как закрепить?

Любая строительная конструкция или деталь имеет своё назначение. Конек для профнастила защищает конструкцию кровли от капризов природы. От него зависит судьба и срок службы кровли, а значит, и всего здания. Как правильно спроектировать устройство и провести монтаж коньковой конструкции, чтобы кровля служила долго и надёжно? Этому вопросу и будет посвящена наша статья.

Конек – крыша для крыши

Устройство кровли из любого кровельного материала, в том числе и профнастила, предполагает возможность вентиляции подкровельного пространства и крыши в целом. Наружный воздух проникает под кровлю через карниз и нагревается. Нагреваясь там, он, в соответствии с законами физики, уходит вверх, продувая и просушивая крышу. Если вобравший в себя излишки влажных паров воздух будет застаиваться под кровлей, там образуются идеальные условия для образования, конденсата, ржавчины на металле, плесени и гниения деревянных конструкций. Чтобы этого не происходило, воздух должен иметь возможность выйти наружу в самой высокой точке крыши. Такой точкой является место, где сходятся верхние края кровли. С другой стороны, наличие такой щели в конструкции крыши даёт возможность проникать в кровлю влаге от дождя, снега, насекомых, птиц и прочих нежеланных «гостей». Понятно, что ничего хорошего дому и его обитателям это не сулит. Важнейшей задачей коньковой конструкции является создание таких условий, чтобы и воздух из вентилируемого пространства мог свободно уходить в атмосферу, и из атмосферы ничего лишнего не могло проникнуть под кровлю. Кроме того, конек на крыше из профнастила выполняет декоративную функцию, придавая кровле законченный вид. Поэтому правильно подобрать материал и грамотно выполнить его устройство важно ещё и по соображениям эстетики.

Конек для профнастила

В настоящее время производители предлагают эти детали из того же материала, из которого выполнены кровельные материалы. Для кровли из профлиста, соответственно, можно подобрать коньковые конструкции, изготовленные по тем же технологиям, по которым делается этот профлист. Разумеется, и цвет тоже можно найти такой же. Обычно эти детали выпускаются трёх видов:
  • Обычный угловой.
  • П – образный.
  • Полукруглый.
Полукруглый, как правило, снабжается торцевой заглушкой плоской или конусообразной. Встречаются и другие разновидности сечения. Выпускаются детали длиной от 2 до 3 метров. Ширина полок бывает от 100 до 300 мм. Радиус полукруглого конька тоже может быть разным. Некоторые производители могут изготовить элементы индивидуально по размерам заказчика. Для придания жёсткости края детали загибаются внутрь на 20-30 мм по длине. Это позволяет избежать резких перегибов и повреждения конька при порывах ветра во время монтажа на высоте.

Что нужно для работы

Применение той или иной формы деталей зависит от разных факторов. Это и эстетические предпочтения застройщика, и конструкция стропил, и устройство кровли, и просто наличие на рынке достаточного ассортимента различных кровельных элементов и комплектующих. Что необходимо подготовить и поднять на крышу, чтобы выполнить монтаж коньковых элементов, не спускаясь лишний раз вниз и не обращаясь к кому-нибудь, чтобы подали нужную деталь или инструмент?
  1. Лестница с Г-образными выступами на концах, чтобы она не съезжала по скату кровли.
  2. Кровельные саморезы.
  3. Шуруповёрт.
  4. Элементы конька.
  5. Рулетка.
  6. Ножницы по металлу.
  7. Уплотнитель.
Г-образный выступ обычно сделан под прямым углом. А угол между скатами кровли не всегда прямой. Не беда, если он острый, тогда вся нагрузка ложится на верхний край профлиста, который лежит на обрешётке и ему ничего не грозит. А вот если угол тупой, тогда концом выступа можно повредить полимерное покрытие настила. Этот момент нужно учесть и, как минимум, обмотать конец выступа чем-нибудь, что защитит профнастил от повреждения.
Саморезы сейчас тоже можно подобрать по цвету. Они бывают с острым концом для крепления по дереву, и с буром для крепления по металлу. Если конёк будет крепиться к дереву, то всё равно нужно будет просверливаться через профлист. И здесь стоит учесть один немаловажный нюанс. Саморез с буром просверлит металл и врежется в дерево, высверливая в нём канал соответствующего диаметра. Острый саморез металл просверлить не сможет, но в дерево он вкрутится, продавливаясь в него. Понятно, что в последнем случае он будет «сидеть» в дереве плотнее, а значит, позволит надёжнее закрепить конёк. Для регионов, где сильный порывистый ветер – обычное явление, этот момент может сыграть решающую роль. В этом случае рекомендуется сначала просверлить в металле отверстия соответствующего диаметра, а потом уже вкручивать острые саморезы. Шуруповёрт надо не забыть оснастить головкой нужного размера. Хорошо будет взять с собой запасную. Бывает, что в процессе работы затяжка шуруповёрта ослабевает и головка может выпасть. Сколько именно деталей нужно поднять наверх, подсчитать, зная длину крыши, не трудно. Рулетка и ножницы могут понадобиться, если нужно будет отрезать лишний кусок конькового элемента. Уплотнитель – очень важная деталь коньковой конструкции! Он выполняет роль барьера для насекомых и птиц, не пропуская их под крышу. Он также препятствует проникновению туда воды и снега. В то же время он беспрепятственно пропускает наружу воздух из подкровельных вентиляционных каналов и из чердака в целом. Промышленность выпускает уплотнители, по своей форме соответствующие профилю профлиста. Следует знать, что такой уплотнитель выпускается и для карнизов. Поскольку в конструкции карниза он примыкает к нижней стороне профлиста, а в коньке – к верхней, то понятно, что форма у карнизных и коньковых уплотнителей будет отличаться друг от друга при одном профиле листа. Об этом необходимо помнить при покупке. Такой уплотнитель легко режется и хорошо клеится клеем, герметиками или двусторонним скотчем. Если подходящего профиля найти не удастся, то можно использовать универсальный уплотнитель со специальным клеящим слоем.

Монтаж конька

Начинать монтаж правильнее с того края крыши, от того фронтона, в направлении которого в данной местности чаще всего дует ветер. Задуматься о форме конька следует ещё тогда, когда выполняется монтаж стропил. Коррективы может внести и процесс устройства кровли из профнастила. В чём это выражается?
  1. Если изначально запланировано устройство простого углового конька, необходимо постараться, чтобы верхние края кровли сходились как можно ближе друг к другу. В противном случае середина может провалиться вниз. И чем больше угол между скатами крыши и расстояние между краями покрытия кровли, тем больше шансов на это неприятное происшествие.
  2. При желании использовать П-образный или полукруглый конёк правильно будет установить поверх стропил поддерживающую доску, на которую будет опираться конёк в своей верхней части.
  1. В процессе монтажа кровельного покрытия может выясниться, что стандартной длины профлиста (обычно 6 метров), недостаточно, чтобы верхние края сходились на расстояние, позволяющее использовать угловой конёк. В таком случае проще будет установить поддерживающую доску и купить коньковые элементы с более широкими полками или большего диаметра.
Перед тем как установить элемент конька на место, к его краям необходимо приклеить уплотнитель. Укладывать элементы нужно с нахлёстом 150–200 мм. Саморезами прикручивать к основе следует через 200–300 мм в вершину волн, в зависимости от расстояния между ними. Обрезать лишнюю длину нужно так, чтобы обрезанный край был скрыт под соседней деталью. В любом случае рекомендуется обработать линию среза специальной краской, как и в случае с обрезкой профнастила. Рекомендуем к просмотру следующие видео по теме:

крепление к профнастилу, вентилируемый конек на профлист, как сделать, закрепить, соединить правильно

Содержание:

Конек является одним из элементов стропильного каркаса крыши. Он необходим для того, чтобы предотвращать попадание воды в пространство под кровлю, обеспечить вентилирование крыши и придать конструкции декоративный эффект. В статье ниже мы рассмотрим, как правильно установить конек на крыше и какие расходные материалы для этого понадобятся.


Устройство конька на крыше

Конек – это место примыкания противоположных скатов крыши. Различают несколько типов коньков исходя из конструкции крыши. Это может быть длинная прочная балка, установленная на вертикальных опорах или уложенная на фронтоны. Далее на такую балку будут опираться стропила в верхней части.

Стропильный каркас может состоять также из отдельных треугольных ферм, образованных соединенными между собой парами стропил. Такие фермы собирают воедино с помощью горизонтальных перемычек. В самом верху наклонной плоскости ферм с каждой стороны нашивают по доске. Именно эти доски, размещенные параллельно карнизу, и являются коньком.


Если речь идет о вентилируемом коньке для профнастила, то имеется в виду специальный элемент кровельного покрытия, который закрывает щель между листами материала, уложенного на скатах кровли. Как правило, такие детали изготовлены из металла или материала, аналогичного кровельному покрытию.

Перед тем, как закрепить конек на крыше из профнастила, стоит определиться, какая форма будет оптимальной для конкретной конструкции:

  • конусная;
  • округлая;
  • ребро;
  • угол;
  • рельефная;
  • фигурная.

Назначение

Прежде всего, стоит сказать, что конек на крыше необходим не только для придания ей завершенности и эстетической красоты, но и для обеспечения функциональности всей кровельной конструкции.

В настоящее время кровельный пирог включает сразу несколько слоев, среди которых пароизоляция, тепло- и гидроизоляция. Кроме того, такая многослойная конструкция предполагает наличие зазоров для вентиляции. В частности, отступ между кровельным покрытием и утеплителем позволяет снизить теплопотери, регулировать температурный режим внутри дома и обеспечить долговечность изоляционного материала. Следовательно, в зимнее время на крыше не образуется ледяная корка, а в летнее – чердачный этаж не нагревается до температуры парилки.


Поэтому перед тем как поставить конек на крышу, в кровельном пироге необходимо предусмотреть вентиляционный зазор и позаботиться о циркуляции воздушных потоков. Чтобы этого добиться, свесы на карнизах подшивают софитом, доской, закрепленные с зазорами, либо прочими материалами в комплексе с решетками для вентиляции. Обратите внимание, что крепление конька к профнастилу нужно сделать так, чтобы под него свободно попадал свежий воздух. В таком случае влажный воздух изнутри будет свободно покидать подкровельное пространство, не оседая в виде конденсата на утеплителе и деревянных конструкциях.

Вычисляем высоту

Выполнять расчеты, на какой высоте должен быть расположен конек, необходимо на стадии разработки проекта. Это особенно актуально в случае с возведением вальмовой или другой крыши со сложной конфигурацией.

Расчет высоты установки конька производится с учетом следующих условий:

  • конфигурация и внешний вид здания;
  • разновидность кровельного покрытия;
  • уровень снеговых и ветровых нагрузок в данном регионе;
  • обоснованность с точки зрения экономии и сложности установки.


Кровельная конструкция должна быть соразмерной с самим зданием. Если предполагается установка высокой крыши с крутыми скатами, для нее понадобится существенно больше материала. В тоже время низкоуклонная крыша должна быть рассчитана на большое количество снежных осадков.

Чтобы определить, как крепить конек на крышу сложной конфигурации, потребуется специальное программное обеспечение или помощь архитекторов, которые смогут точно высчитать его высоту. Если же речь идет о простой конструкции с уклоном скатов в пределах 35-60º, высоту конька можно высчитать по тригонометрическим формулам.

Тонкости установки и крепления на профнастил

Хотя коньковый прогон может быть сделан из стали, все же владельцы частных домов в основном используют деревянный брус. Однако перед тем как крепить конек на профнастил из дерева, его необходимо обработать антипиренами и антисептиками.

Минимизировать пагубное влияние атмосферных осадков позволяет укладка специальных элементов из кровельного материала или листа оцинковки, а изнутри выполняется гидроизоляция стыков и обустройство зазоров для вентиляции.



Предварительно в верхней части наклонных скатов необходимо набить широкую обрешетку, так как крепить конек на профлист нужно будет специальными креплениями. Однако отступ от ребра кровельного покрытия до верхней точки ската должен составлять примерно 7 см. Более широкие зазоры потребуют специальных коньковых элементов с широкими лопастями.

Гидроизоляция и утепление кровли, которые предотвратят появление конденсата, также выполняются до того, как сделать конек из профнастила. Тем не менее, отступ для циркуляции воздуха должен быть предусмотрен обязательно.

Как крепить вентилируемый конек на профлист

Вентилирование конькового элемента кровли позволяет обеспечить свободную циркуляцию воздуха в кровельном пироге.

Методика, как правильно крепить конек на профлист, предполагает выполнение таких манипуляций:

  • Поверх установленного ранее стропильного каркаса перпендикулярно стропилам необходимо уложить и зафиксировать слой гидроизоляции. Нахлест отдельных листов должен составлять не менее 15 см, а швы герметизироваться строительной лентой.
  • К стропильным ногам прибивают рейку обрешетки и контробрешетки.
  • Далее выполняется монтаж кровельного покрытия, которое немного не достает до конька.
  • Внутри конькового прогона делают отверстие для вентиляции, которая обеспечит свободную циркуляцию воздуха внутри кровли. Гидроизоляционный материал под ним размещают с нахлестом.
  • При подшивке свесов на карнизах также необходимо оставить отступать для вентиляции.


Чтобы сделать конек на крыше из профнастила как можно более функциональным, монтируют специальные короба для вентиляции. Они крепятся на самоклеящиеся смеси или специальными крепежами. Обратите внимание, что работать лучше всего в теплую сухую погоду.

Как вариант, если вентиляционный короб нет возможности установить, внутри чердака обустраивают несколько торцевых окон для проветривания.

Крепление конька — как сделать правильно

От того, какой тип материала для перекрытия кровли будет выбран, зависит способ, как соединить конек на крыше. Обычно такие доборные элементы предлагаются в дополнение к основному кровельному покрытию, так что метод их крепления будет аналогичен укладываемому материалу.

Общее правило монтажа кровельного конька гласит, что первыми размещают торцевые детали с обоих фронтонов. Затем между ними натягивают шнур в качестве ориентира. Далее, четко соблюдая горизонтали, укладывают все оставшиеся детали. Обратите внимание, что монтаж коньковых планок нужно выполнять так, чтобы в швы не затекала жидкость и не задувал ветер.


Очень важно выполнить качественную герметизацию коньковой планки, для чего можно использовать:

  • монтажную пену;
  • специальный герметик;
  • цементный раствор в случае с шиферным покрытием;
  • предусмотренные производителями кровельных материалов составы.

Как правило, для шиферных крыш продают специальные коньковые планки из асбестоцемента. Их монтируют по обеим сторонам конька с нахлестом верхних краев и фиксирует специальными гвоздями.

Коньковые планки из металла можно сделать самостоятельно из оцинкованной стали либо приобрести уже готовые изделия фабричного производства. Для установки таких элементов используются саморезы с уплотняющими кольцами из резины или неопрена.

Для керамической черепицы предусмотрены специальные коньковые элементы. При использовании рулонных материалов или мягкой битумной кровли, конек изолируют аналогичным покрытием.

Стоит отметить, что сделать коньковый прогон более декоративным можно с помощью специальных украшений, которые имеются в продаже в строительных магазинах.



Монтаж конька на крышу из профнастила. Инструкция

Перед установкой конька на крышу необходимо подробно узнать о том, как происходит процесс монтажа. Также важно знать о видах подобных элементов кровли. Только после изучения таких данных и всех нюансов можно начинать проведение работ по установке коньковой планки на профнастил.

Что такое конек и зачем он нужен?

Основными функциями кровельного конька является обеспечение хорошего воздухообмена в подкровельном пространстве и защита конструкции крыши от осадков. Это позволяет продлить срок эксплуатации, так как вентилирование способствует удалению излишней влаги.

Чтобы конек выполнял возложенные на него функции, важно грамотно подобрать все элементы конструкции и правильно их установить.

Виды и формы коньков

Конек также часто называется коньковым профилем. Он является не только элементом, защищающим кровлю от проникновения влаги, но еще и выступает в роли декоративной части конструкции.

При выборе конькового профиля важно правильно подобрать оттенок, чтобы он сочетался с цветом профнастила. Выбрав прямую конструкцию конька, во время монтажа стоит подложить под него утеплитель.

Полукруглый коньковый профиль выполняет такие же функции, но при этом отличается более эстетичным внешним видом. Врезные и пересеченные элементы кровли подходят только для крыш вальмового типа.

Необходимые размеры и характеристики коньковой планки

Перед приобретением конька важно узнать точные размеры, после чего составить схему монтажа. Для этого используется несколько формул. Производимые расчеты зависят от угла наклона кровельных скатов.

Высота конька рассчитывается по следующей формуле: Н=0,5хLхK. L – это ширина дома, а K – поправочный коэффициент. В пример можно привести расчеты, согласно которым ширина строения составляет 10 м, а угол равен 20 градусам. Поправочный коэффициент к углу равен 0,36. При подстановке данных получается, что высота должна составлять 1,6 м.

Разновидности уплотнителей для конька

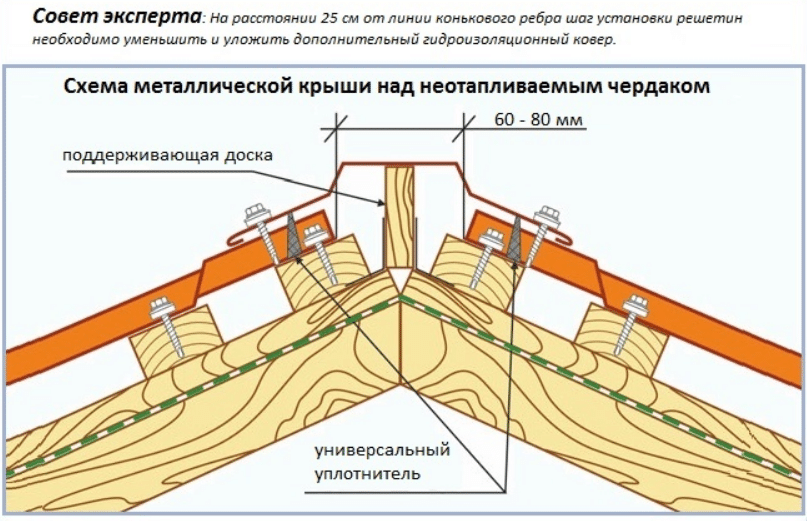

Закрепление уплотнителя происходит между коньковой планкой и кровельным основанием. Он необходим для увеличения срока эксплуатации стропильной системы. Данный материал позволяет защитить чердак от повышенной влажности. Неопытные строители считают, что приобретение уплотнителя является ненужно тратой денег, но это серьезная ошибка, так как во время дождя с сильным ветром возможно проникновение влаги даже под коньковый профиль. Именно поэтому важно закрепить дополнительные прокладки.

Они делятся на несколько видов:

  • Саморасширяющиеся уплотнители. Такие изделия создаются на основе пенополиуретана. Материал пропитывается акрилом или другим полимером. Для крепления под коньком предусмотрена самоклеющаяся лента. Благодаря этому производить монтаж может даже неопытный строитель. Такой материал надежно защищает кровлю от проникновения влаги. Продается данный тип уплотнителя в виде ленты в роликах.
  • Профильные волнистые уплотнители. Они изготавливаются на основе вспененного полиэтилена. Особенность таких изделий состоит в том, что они повторяют профиль профнастила. Приобретая такой уплотнитель важно точно определить, подходит ли он для выбранного кровельного материала. Многие подобные изделия имеют вентиляционные зазоры. При этом вероятность проникновения влаги полностью исключается.
  • Универсальный уплотнитель производится из полиуретановой пены, в которую добавляется сера и сажа. Благодаря этому материал напоминает полиуретановый фильтр. Такой уплотнитель подходит для разных типов профнастила и может быть легко закреплен человеком, не имеющим опыта проведения подобных работ.

Установив любой тип уплотнителя можно не волноваться о проникновении осадков под коньковый профиль.

Инструкция по креплению конька на профнастил

Во время проведения работ важно соблюдать технологию, так как при совершении ошибок этот элемент кровли может быть ненадежно закреплен и в скором времени кровле потребуется дорогостоящий ремонт. Лучше всего осуществлять монтаж конька с помощниками.

Установка осуществляется в несколько этапов:

  1. Сначала необходимо подготовить высокую лестницу или строительные леса. Во время осмотра конькового соединения нужно убедиться в том, что оно является ровным и на всем протяжении отсутствуют перепады высоты более 2 см.

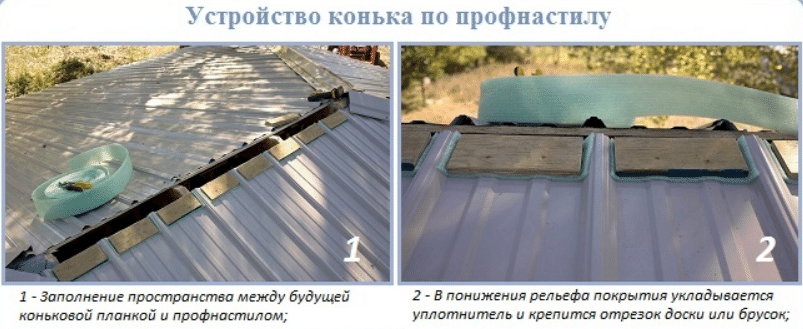

  2. После этого производится уплотнение стыка при помощи стекловаты, профильного уплотнителя или же монтажной пены. Важно помнить, что материал не должен быть утрамбован слишком плотно, так как в данном случае вентиляция будет затруднена.
  3. На следующем этапе происходит укладка первого элемента конька таким образом, чтобы его середина располагалась точно над углом между скатами кровли. После того, как данный элемент будет установлен в нужное положение, можно закреплять его при помощи саморезов с резиновыми головками. Чтобы не проверять, правильно ли установлен каждый элемент конька, стоит по нижнему краю данного элемента крыши натянуть веревку, она будет ориентиром.
  4. После этого можно осуществлять закрепление следующего элемента с нахлестом не менее 6 см.
  5. На последнем этапе осуществляется установка торцевых заглушек, идущих в комплекте с приобретаемым материалом.

Монтаж других доборных элементов

К остальным доборным элементам можно отнести такие изделия, как ендова, нащельники, карнизные планки и торцевые элементы кровли. Ендова представляет собой гидроизоляционную часть конструкции, при помощи которой происходит соединение скатов с уклонами.

Карнизные планки также нужны для защиты от воды. Они закрепляются на последней доске обрешетки. Торцевые планки устанавливаются на краях листов кровельного материала.

Ендова

После завершения всех работ по установке основных элементов кровли монтаж ендовы производится достаточно легко. Сначала в месте, где будет закрепляться данный элемент, необходимо закрепить бруски таким образом, чтобы сделать обрешетку сплошной. До укладки ендовы нужно уложить гидроизоляционный материал.

На следующем этапе в месте стыка скатов происходит монтаж нижней планки ендовы. Стандартные изделия имеют ширину 30 см.

Перед проведением работ необходимо измерить длину стыка. Нахлест планок должен быть не меньше 15 см. При небольшом уклоне это значение увеличивается. Чтобы не допустить проникновения влаги через монтажные отверстия, необходимо верхнюю планку закреплять при помощи заклепок.

Ветровая планка

Установка ветровой планки необходима для придания кровле законченного вида, а также для защиты подкровельного пространства от влаги. Если в регионе строительства наблюдаются сильный ветер, он способен сорвать или повредить края профнастила. При установке ветровой планки, сила воздействия на материал значительно снижается.

Закрепление данного элемента производится очень просто:

  • с торца на обрешетке закрепляется ветровая доска;
  • после этого к ней прикручивается первая ветровая планка при помощи болтовых саморезов;
  • затем таким же образом осуществляется закрепление остальных элементов.

Нахлест должен быть не менее 10 см.

Карниз

На первом этапе подшивки карниза профлистом производится подготовка основания. Для этого используется доска, имеющая сечение 10х3 см. во время закрепления доски важно поверять ее положение при помощи строительного уровня. При наличии небольших неровностей их можно удалять стамеской.

Если угол наклона скатов крыши большой, профнастил может быть закреплен только в горизонтальном направлении. Но лучше осуществить монтаж и в вертикальной плоскости. Для защиты краев профлиста следует использовать пластиковый конечный профиль, который имеет форму буквы L.

Обшивка начинается с вертикальной стороны. Для этого в материале предварительно высверливаются отверстия под крепеж. После чего происходит монтаж листов при использовании шурупов, которые имеют оцинкованное покрытие, защищающее металл от влаги.

Установка конька на профнастил: монтаж, элементы

Представьте, что будет, если на профнастил не крепить конек. Снег, дождь, все природные осадки будут попадать под верхний слой кровли, разрушая ее устройство. Порывистый ветер, залетая в промежуток между профнастилом и гидроизоляционной пленкой, напевая песню, будет пытаться сорвать крышу. Вряд ли здравомыслящий человек желает иметь у себя кровлю без конькового элемента.

Укладка конька необходима и производится с нахлестом 15-20 см, укладку при этом начинают с подветренной стороны крыши.

Необходимые материалы

Кровельный конек – это доборный элемент, предназначенный для соединения скатов крыши и предохранения ее от осадков и сильных порывистых ветров. Также он имеет эстетическое значение, придает кровле законченный вид. Крепление его происходит сверху листов профнастила.

В наше время на рынке кровельных материалов существует множество предприятий-изготовителей, предлагающих различные виды доборных элементов для крыш, устройство которых включают профнастил и дополнительные элементы, без которых монтаж конька невозможен. Но все-таки из всего ассортимента выделяются три основных вида:

  1. Простой.
  2. С п-образным ребром.
  3. Полукруглый.

Простой конек представляет собой металлический угол с шириной полок от 100 до 300 мм (стандартные размеры). Желательно, чтобы они были снабжены обортовкой – загибами металла по краям на 15 мм. Это придает коньку необходимую жесткость. Используя жесткий элемент, завершающий монтаж происходит точнее и быстрее. Установка становится легче, т.к. порывы ветра не гнут его.

Виды конька для крыши.

Устройство конька с п-образным ребром отличается от простого внешним видом. Он имеет те же размеры полок, но его ребро выполнено в виде буквы П. Размер ребра обычно составляет 20 на 40 мм или 20 на 30 мм. У многих производителей существует возможность изготовить элемент по индивидуальным размерам. Такое устройство делает его монтаж более удобным. П-образное ребро прикручивается саморезами к коньковому брусу. Крепление бруса происходит заранее, выполняется монтаж кровли и укладывается профнастил.

Полукруглый конек имеет различные диаметры ребра, но обязательный компонент этого вида – заглушка, или по-другому, коньковый торцевой элемент.

При изготовлении конька для профнастила используют такой материал, как профлист, или его производят из оцинкованной стали. Стандартная длина составляет 2 м.

Еще один обязательный элемент, составляющий устройство кровли – коньковый уплотнитель. Он предназначен для герметизации зазора, разделяющего коньковый лист и, в нашем случае, профнастил.

По своему внешнему виду уплотнители подразделяются на три категории: для профнастила, для металлочерепицы и самоклеющиеся универсальные уплотнители. Первые два вида повторяют рисунок кровельного железа.

Для каждой разновидности профнастила свой уплотнитель и свой монтаж. Универсальная лента в срезе имеет вид прямоугольника или квадрата. Также некоторыми производителями предлагается коньковая вентиляционная лента. Она чаще бывает в виде полукруга.

На край профнастила происходит крепление полосы уплотнителя или коньковой вентиляционной ленты, соответствующие вашему виду листов.

Первый элемент укладывается с противоположной стороны от ветров и дождей. Он прикручивается кровельными саморезами на расстоянии 200-300 мм (в зависимости от рисунка профнастила) через верхнюю гофру к заранее прикрепленным под профнастил брускам, идущим параллельно оси конька.

Чтобы выполнить максимально качественный монтаж такого материала, как профнастил, не нужно вкручивать все саморезы сразу. Желательно наживить элементы на 2-4 метиза каждый. Крепление последующих происходит с нахлестом 100-200 мм. После этого нужно еще раз проверить по шнурке и с помощью уровня и только тогда докрутить остальные крепежные элементы. Лишние дырки вашей кровле ни к чему.

Если устройство вашей крыши имеет полукруглый вид, то для того чтобы завершить монтаж, необходимо крепить заглушки с торцов конькового элемента.
